Bass-Boost-Schaltung:Verbessern Sie den Ton Ihres Soundsystems

Das Anheben des Basses in jedem Soundsystem verbessert die Audioqualität. Sie können dies normalerweise erreichen, indem Sie eine einzigartige Komponente in eine elektronische Schaltung integrieren. Natürlich muss es über einen Audioeingang verfügen, damit Sie es an Ihre Lautsprecher, Ihren Subwoofer usw. anschließen können. Mit einer solchen Implementierung können Sie auch davon ausgehen, dass Sie sich stärker in das gesamte Hörerlebnis eintauchen. Nicht nur das, sondern die Bass-Boost-Schaltung dient auch dazu, Lautstärke, Gain und Bass zu steuern. Wenn Sie diesen Artikel lesen, werden Sie auch verstehen, wie Sie Ihre Bass-Boost-Schaltung erstellen. Fangen wir also an!

1. Was ist ein Bass-Boost?

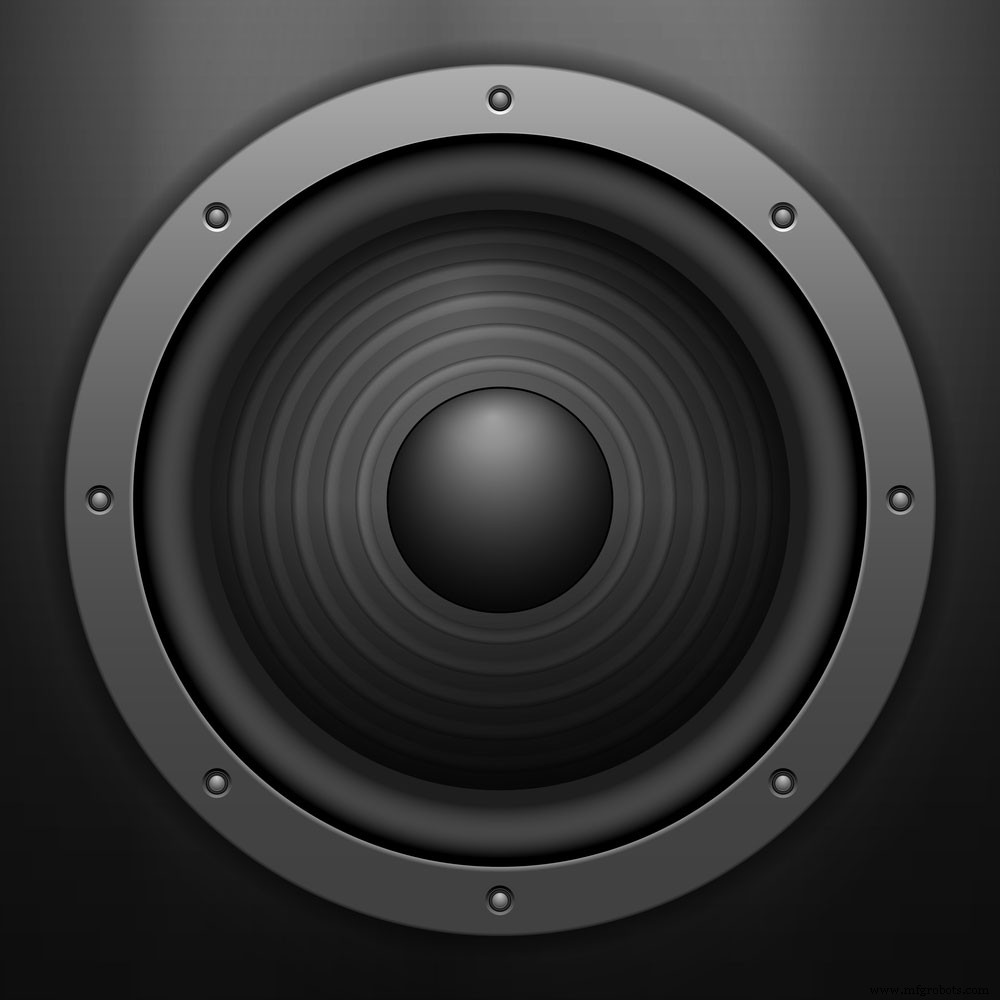

(Eine Bass-Boost-Schaltung verstärkt den Ton.)

Ein Bass Boost dient als elektronische Schaltung, die niederfrequente Töne durch eine Verstärkungsschaltung verbessert. Diese werden im Allgemeinen in Unterhaltungselektronik integriert, um die Klangqualität zu verbessern.

2. Wie man Bass-Boost-Schaltungen herstellt

Wir stellen drei verschiedene Bass-Boost-Projekte vor:

Mit 2n2222-Transistor

Schaltplan:

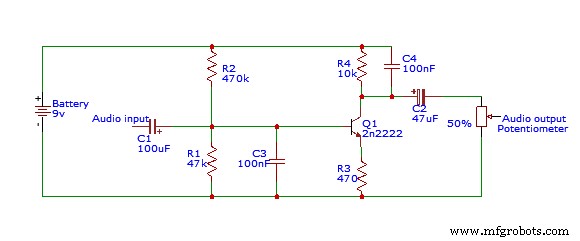

(Bassanhebung mit 2n2222-Transistorschaltbild.)

Elektronische Komponenten:

• 45W – 65W Lötkolben – 1x
• Lötdraht mit Flussmittel – 1x
• 8-Ohm-Lautsprecher – 1x
• 9-V-DC-Batterie – 1x
• 100k Potentiometer – 1x
• 470k Widerstand – 1x
• 10k Widerstand – 1x
• 47k Widerstand – 1x
• 470 Ohm Widerstand – 1x
• 2n2222 NPN-Transistor – 1x
• 47uF Kondensator – 1x
• 100nF Kondensator – 2x
• 100uF Kondensator – 1x
• Batterieklemme – 1x
• Veroboard – 1x

Schritte:

Schritt eins:

(Die Schaltung verfügt über einen 2n2222-Transistor. Quelle:Wikimedia Commons )

Zuerst müssen Sie den Transistor löten. Löten Sie als Nächstes einen 47k-Widerstand an die Basis des Transistors und die Schaltungsmasse. Schließen Sie danach einen 470k-Widerstand an die Zentrale des Transistors und den VCC der Schaltung an. Klicken Sie als Nächstes den positiven Anschluss des 47uF-Kondensators auf die Basis des Transistors.

Schritt zwei:

Befestigen Sie einen 100-nF-Kondensator an der Basis und dem Emitter des Transistors. Verbinden Sie als Nächstes einen 10k-Widerstand mit dem VCC der Schaltung und dem Kollektorstift des Transistors. Sie müssen einen 570-Ohm-Widerstand an den Kollektorstift des Transistors und die VCC der Schaltung anschließen. Verbinden Sie als Nächstes den anderen 100-pF-Kondensator mit dem Kollektorstift des Transistors und dem VCC der Schaltung.

Schritt drei:

Schließen Sie anschließend einen 470-uF-Kondensator an den Kollektoranschluss des Transistors und den Audioausgang der Schaltung an. Sie müssen auch das 100k-Potentiometer auf den Audioausgang löten. Bringen Sie als Nächstes einen 9-V-Batterieclip an und löten Sie den Lautsprechereingang an die zentrale Klemme und den Massekreis des 10-k-Potentiometers.

Schritt vier:

Schließen Sie zum Schluss den Audio-Eingang an den 57uF-Kondensator und die Masse des Schaltkreises an. Löten Sie dann den Audio OUT an den Lautsprecher.

Funktionsprinzip:

Das Mikrofon eines Smartphones versorgt die Schaltung mit einem Audioeingang, der mit der Basis des Transistors verbunden ist. In diesem Fall wirkt es als Steuersignal. Das Anschließen eines 100-uF-Kondensators an die Basis des Transistors verhindert, dass das DC-Signal durchgelassen wird, und währenddessen kann das AC-Signal durchfließen.

Dann fließt das verstärkte Ausgangssignal durch den 47-uF-Kondensator, der verbleibendes Ausgangsrauschen herausfiltert. Das 100K-Potentiometer verstärkt das Audiosignal, bevor es an den 8-Ohm-Lautsprecher weitergeleitet wird.

Mit IC-741

Schaltplan:

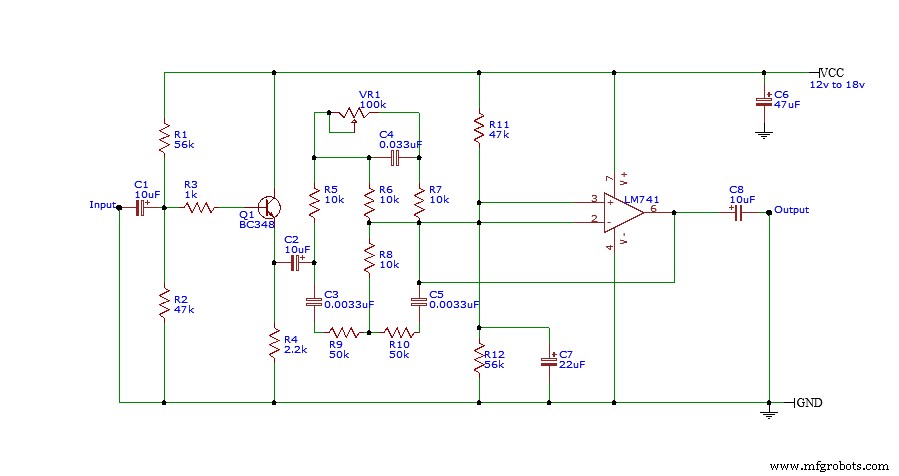

(Schaltplan einer Bassanhebung mit dem IC 741.)

Elektronische Komponenten:

• BC348-Transistor – 1x
• LM741 IC – 1x
• 100k Potentiometer – 1x
• 10uF Kondensator – 3x
• 0,0033uF Kondensator – 3x
• 22uF Kondensator – 1x
• 47uF Kondensator – 1x
• 10k Widerstand – 4x
• 50k-Widerstand – 2x
• 47k Widerstand – 2x
• 56k Widerstand – 2x
• 1k Widerstand – 1x
• 2,2k Widerstand – 1x

Schritte:

Schritt eins:

(Ein LM741 hilft bei der Signalverstärkung. Quelle:Wikimedia Commons)

Schließen Sie zuerst die Komponenten IC LM741 und Q1 BC348 an. Als nächstes müssen Sie den Kondensator C1 10uF auf den Eingang klicken. Verbinden Sie einen 56k (R1) Widerstand mit C1. Befestigen Sie dann einen 47k-Widerstand (R2) am positiven Ende von C1. Schließen Sie danach einen 1k-Widerstand (R3) an die Basis des Transistors an. Währenddessen ist der Kollektor des Transistors mit VSS verbunden.

Schritt zwei:

Befestigen Sie den polarisierten Kondensator C2 10uF am Emitter des Transistors. Verdrahten Sie als Nächstes einen 2,2-kΩ-Widerstand (R4) mit dem gegenüberliegenden Ende des Kondensators. Sie müssen einen C3-Kondensator mit 0,0033 uF an die positive Zukunft des 10-uF-Kondensators anschließen. Schließen Sie einen 50k-Widerstand (R9) an den 0,0033uF-Kondensator an. Befestigen Sie dann einen weiteren 50k-Widerstand (R10) an diesem 50k-Widerstand.

Schritt drei:

(Diese Schaltung verfügt über viele Widerstände. Quelle:Wikimedia Commons)

Schließen Sie an diesen Widerstand einen weiteren 0,0033-uF-Kondensator (C5) an, der mit Pin 6 des LM714 verbunden ist. Klicken Sie als nächstes auf Pin 2 des LM714 auf einen 10k-Widerstand (R7), der sich auf den 0,0033uF-Kondensator bezieht. Verbinden Sie danach einen 56k-Widerstand (R12) und einen 22uF-Kondensator (C7) mit Masse. Dieser 56k-Widerstand ist mit dem 47k-Widerstand (R11) verbunden, der mit dem VCC verbunden ist. Fügen Sie ein 100k-Potentiometer (VR1) hinzu, das mit dem Widerstand C4 0,0033 uF und R5 10k verbunden ist.

Schritt vier:

Verbinden Sie Pin 4 des LM714 mit Masse. Währenddessen ist Pin 7 mit VCC und einem 47uF-Kondensator (C6) verbunden, der mit Masse verbunden ist. Schließen Sie zum Schluss einen 10-uF-Kondensator (C8) an Pin 6 des LM714 an. Dieser Kondensator wird auch mit dem Ausgang verbunden.

Funktionsprinzip:

Die Schaltung wird mit einer Stromversorgung von 12 V bis 18 V betrieben. Zuerst empfängt der Eingang ein Audiosignal. Dann liefert der Koppelkondensator C1 den Wechselstrom an R3, bevor er ihn an die Basis des Transistors weiterleitet. Währenddessen dienen R1 und R2 als Spannungsteiler für den Bias-Strom des Transistors. Wie Sie sehen können, arbeiten C1, R3, R1, R2, R4, C2 und Q1 als Vorverstärkerschaltung und verstärken im Allgemeinen das Signal. Danach fließt ein höherfrequenter Anruf aus dem Emitter des Transistors und gelangt zu C2.

Ein Signal durchläuft die Tiefpass-Frequenzfilterschaltung C3, C5, R8, R9 und R10. In diesem Fall entfernt es die hochfrequente Bewegung. Ein weiteres Signal geht zu R5, R6, R7 und C4. Pin 2 des LM417 mischt diese Signale und verstärkt sie dabei, bevor sie zu Pin 6 fließen.

Einige Signale können zur Frequenzfilterschaltung zurückkehren. Auf diese Weise bietet es mehr Verstärkungssteuerbarkeit für das Frequenzverhältnis.

Sie können den Niederfrequenzpegel erhöhen oder verringern, indem Sie das VR1-Potentiometer einstellen.

• Bauen Sie einen großartig klingenden Audioverstärker (mit Bassverstärkung) aus dem LM386

Schaltplan:

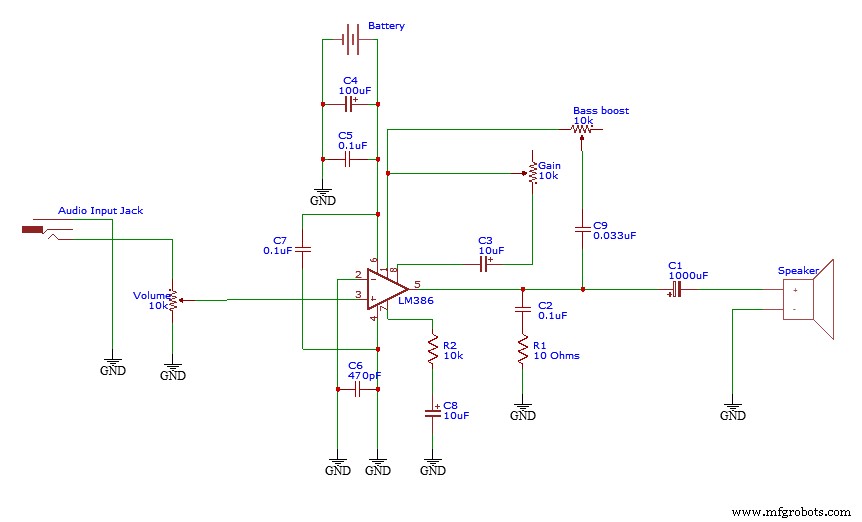

(Bassanhebung mit LM386-Schaltplan.)

Elektronische Komponenten:

• 9-V-DC-Batterie – 1x
• 1000uF Kondensator – 1x
• 100uF Kondensator – 1x
• 10uF Kondensator – 1x
• 470pF Kondensator – 1x
• 0,033uF Kondensator – 1x
• 0,1uF Kondensator – 3x
• 10 Ohm Widerstand – 1x
• 10k Widerstand – 1x
• 10k Potentiometer – 3x
• Brotbrett

Schritte:

Schritt eins:

(Die Schaltung verfügt über einen LM386-Teil zur Klangverstärkung. Quelle:Wikimedia Commons)

Verbinden Sie zuerst die Minus- und Pluspole der Batterie mit der Minusschiene des Steckbretts. Verbinden Sie zwei Drahtbrücken von der negativen Schiene des Steckbretts mit der positiven Schiene. Setzen Sie den LM386 IC ein. Verbinden Sie Pin 1 mit einem anderen Anschluss. Fügen Sie ein 10k-Potentiometer (Verstärkung) hinzu, indem Sie den mittleren Pin mit Pin 1 des LM386 verbinden.

Schritt zwei:

Verbinden Sie anschließend Pin 2 des LM386 mit Masse. Verbinden Sie dann Pin 3 des LM386 mit einem anderen Anschluss und einem 470-pF-Kondensator, der mit Masse verbunden ist. Verbinden Sie als nächstes von diesem Terminal mit einem anderen Flughafen und verbinden Sie es mit dem mittleren Pin eines 10k-Potentiometers (Lautstärke). Äußeren Pin mit Masse verbinden.

Schritt drei:

Stecken Sie das gegenüberliegende Ende des 10-uF-Kondensators in den Pin 8 des LM386. Verbinden Sie dann das positive Ende mit einem Anschluss im Steckbrett. Bringen Sie ein Überbrückungskabel von diesem Anschluss an den Stift des Verstärkungspotentiometers an. Fügen Sie einen 10-kOhm-Widerstand hinzu und verbinden Sie ihn mit Pin 7 und einem anderen Anschluss. Klicken Sie als Nächstes auf das positive Ende eines 10uF-Kondensators an diesem Widerstand. Währenddessen geht das Ende des Kondensators in die Erde.

Schritt vier:

(Bild zeigt einen 1000-uF-Kondensator. Quelle:Wikimedia Commons)

Verbinden Sie Pin 6 mit der positiven Schiene. Fügen Sie einen 0,1-uF-Kondensator zwischen Pin 4 und Pin 6 hinzu. Bilden Sie eine Verbindung von Pin 5 zu einem anderen Anschluss. Fügen Sie dann einen 0,1-uF-Kondensator an einem Ende eines 10-Ohm-Widerstands hinzu und verbinden Sie ihn mit Masse. Als nächstes stecken Sie einen 1000-uF-Kondensator in diesen Anschluss. Stellen Sie sicher, dass die positive Seite mit dem Widerstand und die negative Seite mit einem anderen Flughafen verbunden ist.

Schritt fünf:

Fügen Sie dann einen 0,1-uF- und einen 100-uF-Kondensator zwischen der positiven und der negativen Schiene hinzu. Schließen Sie ein Überbrückungskabel von Pin 4 an Masse an. Befestigen Sie den Pluskabel-Lautsprecher am gegenüberliegenden Ende des 1000uF-Kondensators. Verbinden Sie anschließend das negative Ende des Lautsprechers mit der Erdungsschiene. Als nächstes fügen Sie den linken oder rechten Audioeingangskanal zum letzten Lautstärkepotentiometer-Pin hinzu. Befestigen Sie das Erdungskabel an der Erdungsschiene.

Funktionsprinzip:

Die Audioeingangsmasse verstärkt die Rauschverzerrung, die im Verstärker auftritt. Darüber hinaus verfügt die Schaltung über einen 470-pF-Filterkondensator, um erkannte Funkstörungen zu blockieren. Währenddessen blockiert ein 100-uF-Kondensator niederfrequente Geräusche. Gleichzeitig verhindert ein 0,1-uF-Kondensator das Durchdringen von hochfrequentem Rauschen. Diese beiden Kondensatoren sind mit der Batterie verbunden.

Sie werden auch feststellen, dass ein 10-kOhm-Widerstand und ein 10-uF-Kondensator in Reihe geschaltet sind. Diese verbessern das Audioeingangssignal. Insgesamt dient die Bassanhebung als Tiefpassfilter, der Rauschen ausblendet. Es stützt sich auch auf einen 0,0033-uF-Kondensator und ein 10k-Potentiometer.

3. Anwendungen von Bass-Boost-Schaltungen

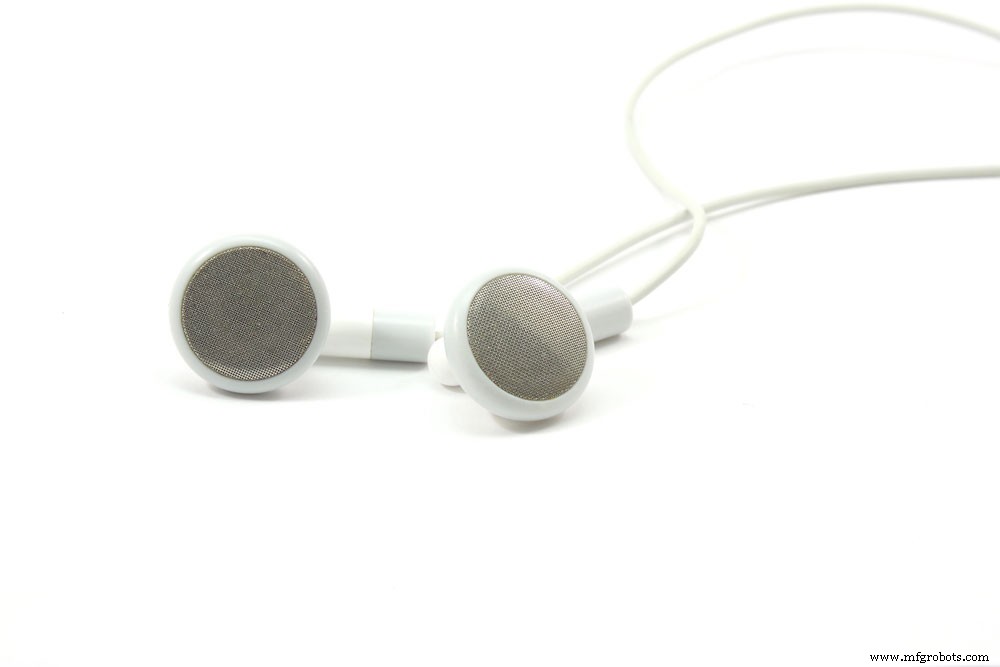

(Ohrhörer verfügen über eine Bass-Boost-Schaltung.)

• Lautsprecher
• Heimunterhaltungssysteme
• Ohrstöpsel
• Gaming-Headsets

4. Kann Bassverstärkung Lautsprecher beschädigen?

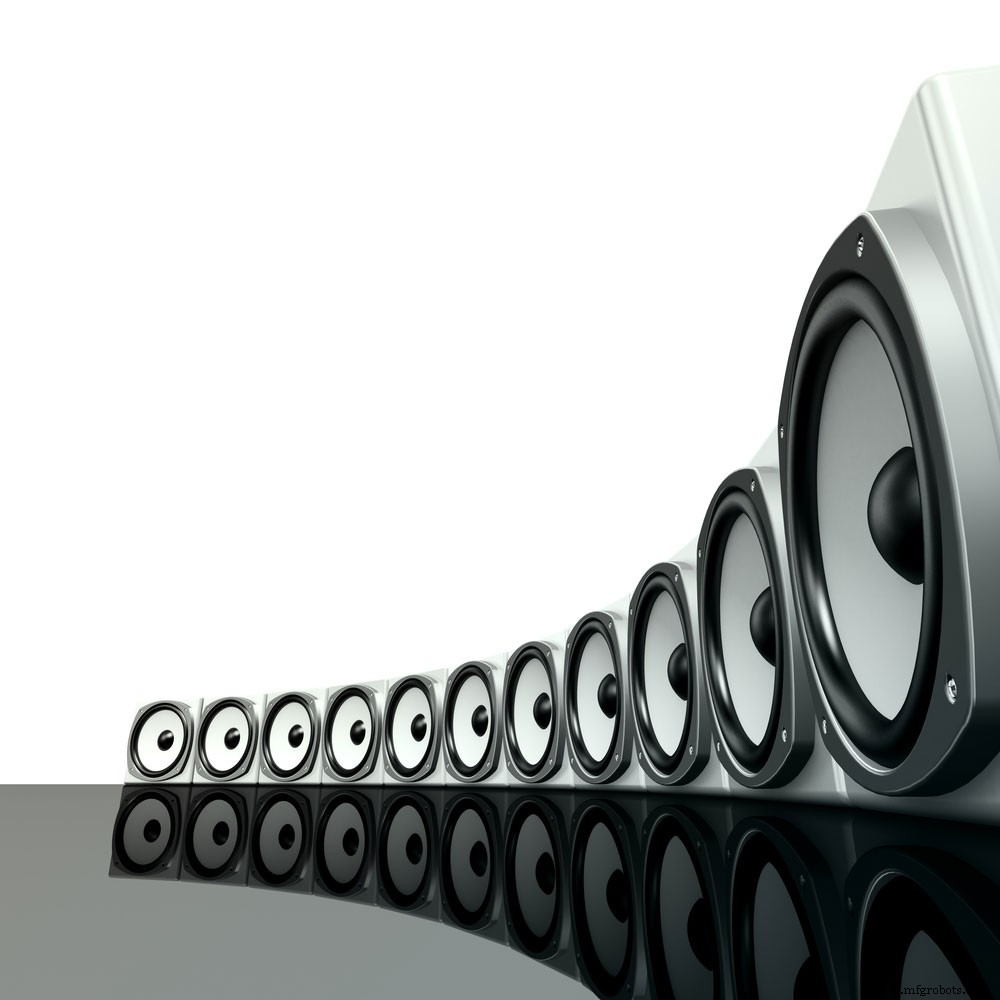

(Eine Bass-Boost-Schaltung kann Ihre Lautsprecher beschädigen.)

Viele Lautsprecher sind in der Lage, Bass zu verstärken, ohne Schaden zuzufügen. Und es können Probleme auftreten, wenn es mit übermäßiger Lautstärke oder hohen Schalldruckpegeln (SPL) arbeitet. Wenn Sie also den Bass verstärken wollen, dann sollten Sie das Buch zuerst reduzieren.

Andere Faktoren können jedoch die Leistung beeinträchtigen oder die Lautsprecher beschädigen. Beispielsweise können Lautsprecher mit einem überlasteten Verstärker Probleme verursachen. Wenn Sie es anschließen, erhalten die Lautsprecher einen höheren Strom als ihr Limit. Infolgedessen übersteuert dieser Prozess die Lautsprecherkegel und erzeugt Signalverzerrungen, bis schließlich die Lautsprecher beschädigt werden. Unterdessen überhitzt die verteilte Energie auch die Schwingspule, wodurch sie durchbrennt.

Zusammenfassung

Insgesamt dient die Bassanhebung als Tiefpassfilter, der Rauschverzerrungen ausblendet. In diesem Fall wird die Klangqualität verbessert und Ihnen ein reibungsloseres Hörerlebnis geboten. Natürlich ist eine solche Schaltung auf Kondensatoren, Widerstände, einen LM386 usw. angewiesen, um diesen Prozess abzuschließen. Wenn Sie also das nächste Mal schwache oder verzerrte Geräusche bemerken, sollten Sie die Implementierung einer Bass-Boost-Schaltung in Betracht ziehen. Auf diese Weise können Sie Musik viel mehr genießen als zuvor!

Haben Sie Fragen zu einer Bass-Boost-Schaltung? Sprechen Sie uns gerne an!
