Supereinfacher DIY-Tester für elektronische Komponenten

Komponenten und Verbrauchsmaterialien

Arduino Nano R3
× 1
Grafik-OLED, 128 x 64
× 1
resistor470k
× 3
Durchgangslochwiderstand, 680 Ohm
× 3
Widerstand 10k Ohm
× 1
Schiebeschalter
× 1

Notwendige Werkzeuge und Maschinen

Lötkolben (generisch)
Lötdraht, bleifrei

Apps und Onlinedienste

Arduino-IDE

Über dieses Projekt

Dies ist ein supereinfacher Tester für elektronische Komponenten mit automatischer Erkennung und automatischer Bereichseinstellung. Das Gerät kann testen:

- PNP-, NPN-Transistoren

- N- oder P-Kanal-MOSFET

- Dioden, Doppeldioden

- Widerstände

- Kondensatoren

- ESR von Kondensatoren

- Induktivitäten

- Thyristoren, Triacs

- IGBT-Transistoren

Das Projekt wurde von Markus Frejek entwickelt und die nächste Entwicklung des Projekts wird von Karl-Heinz Kübbeler und Markus Reshke fortgesetzt. Dies ist ein großartiges Beispiel dafür, wie man mit ein wenig Hardware und guter Software ein hochwertiges Gerät baut. Es gibt viele Versionen dieses Geräts, die normalerweise Add-Ons enthalten, die die Herstellung erschweren, und die Software wird normalerweise in Form einer vorgefertigten Firmware (.hex-Datei) bereitgestellt, die auch relativ schwierig auf Arduino einzurichten ist. Es ist auch wichtig, die Verwendung der angegebenen Bibliotheken hervorzuheben, da sie auch bestimmte Modifikationen aufweisen

Dieses vorgestellte Gerät wird mit einem Arduino Nano-Mikrocontroller hergestellt, der die Grundfunktionen enthält, und der Code wird in Form einer regulären Skizze bereitgestellt, was bedeutet, dass er leicht hochgeladen und geändert werden kann. Dadurch kann das Instrument in weniger als einer Stunde hergestellt werden und kostet nicht mehr als fünf Dollar. Die Skizze stammt aus dem arduino.ru-Forum, von einem Mitglied mit dem Nick "Arduinec" und wurde auch von anderen Mitgliedern modifiziert.

Der Hardware-Teil des Geräts ist unglaublich einfach und enthält nur wenige Komponenten:

- Arduino Nano-Mikrocontroller

- Sieben Widerstände

- Kleines monochromes OLED-Display SSD1306

- und Taster

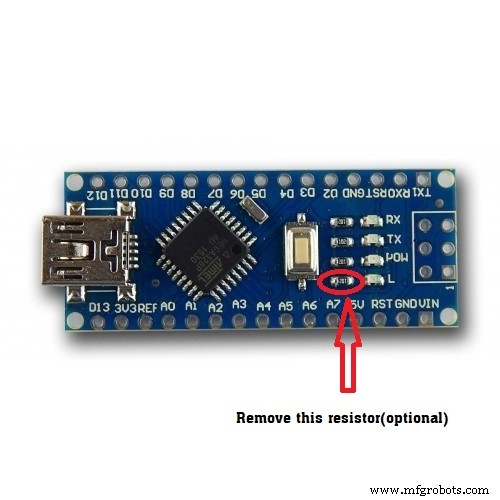

Nach einigen Anweisungen sollte der LED-Widerstand an Pin13 von Arduino entfernt werden (dieser Widerstand ist im Bild rot eingekreist), aber in meinem Fall funktionierte das Gerät ohne Änderungen am Mikrocontroller. Das Instrument arbeitet stabil mit nur einer 3,7 Volt Lithiumbatterie.

Die Genauigkeit des Gerätes hängt hauptsächlich von den Widerständen R1 bis R6 ab, daher sollten diese eine Toleranz von 1% haben. Darüber hinaus präsentiere ich Ihnen im Video das Testen verschiedener elektronischer Komponenten.

Schließlich kommt das Gerät in eine passende Box und ist ein unverzichtbares Zubehör in Ihrem Labor.

Code

  • Arduino-Code
  • Bibliothekare
Arduino-CodeC/C++
Keine Vorschau (nur Download).
BibliothekenC/C++
Keine Vorschau (nur Download).

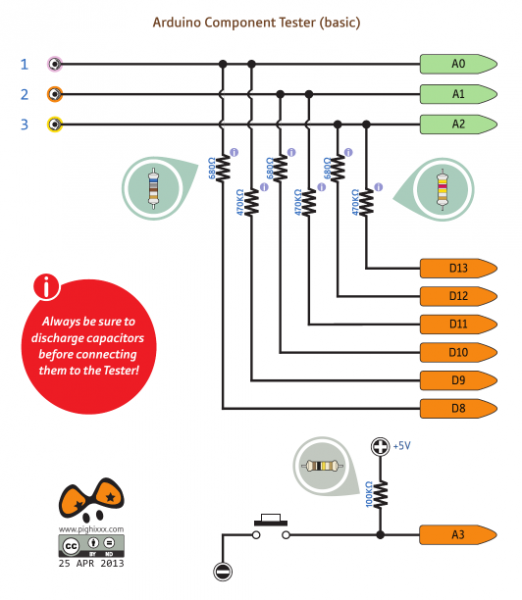

Schaltpläne
