ArduTester V1.13: Automatischer Transistor-Tester mit Arduino UNO

Komponenten und Zubehör

Bauteil	Menge	Hinweis
Arduino UNO	1
Adafruit Standard LCD 16x2 Weiß auf Blau	1
SparkFun Taster 12mm	1
Perma-Proto Breadboard Halbgröße	1
Jumper-Kabel (generisch)	1
Widerstand 1 kΩ	1
Widerstand 10 kΩ	1
Widerstand 470 kΩ 1%	3
Widerstand 680 Ω 1%	3

Über dieses Projekt

Dies ist ein automatischer Transistor-Tester zur Identifikation von Pinbelegung und Eigenschaften verschiedener diskreter Halbleiter (NPN/PNP-Transistoren, MOSFETs etc.). Er misst auch Widerstände, Kondensatoren, Induktivitäten und mehr.

Das Originalprojekt war in einer Mischung aus C und AVR-Assembler für AVR-gcc/Atmel Studio geschrieben.

Ziel: Portierung in den Arduino Web Editor

Meine Ambition war es, das Projekt in den Arduino Web Editor zu portieren. Dies vereinfacht die Handhabung der umfangreichen, konfigurierbaren Software enorm: Editieren, Verifizieren und Hochladen auf ein Arduino UNO Board wird sofort möglich – ohne Installation einer AVR-Toolchain oder Nutzung von Linux.

Die meisten Arduino UNO Starter-Kits enthalten bereits alle nötigen Komponenten (UNO R3 Board, 1602 LCD, Taster, Breadboard, Jumper-Kabel, Widerstände).

Dieses Projekt zeigt auch die Open-Source/Open-Hardware-Philosophie von Arduino in besserem Licht, da die ursprünglichen Hex-Files für UNO und MEGA 2560 vom TransistorTester-Projekt Arduino nicht gut darstellten (UNO-Version nur ohne LCD, nur Serial Monitor).

Last but not least: Es gibt praktisch keinen Performance- oder Genauigkeitsverlust beim ArduTester V1.13 im Vergleich zum Original-TransistorTester!

Wie benutzt man den ArduTester V1.13?

1. Das zu testende Bauteil an beliebige Testpunkte TP1, TP2, TP3 anschließen (Transistoren NPN/PNP, FETs, Widerstände, Kondensatoren, Dioden, LEDs und mehr).
2. Warnung: Nur Kondensatoren testen, die vorher entladen wurden!
3. TEST-Taster drücken und das Ergebnis auf dem 2×16 LCD ablesen.

Beispiel: Test mit einem Transistor

Erneut TEST drücken für weitere Parameter oder einen neuen Test.

Langes Drücken von TEST nach einem Test öffnet die Menüauswahl: Kurz drücken zum Scrollen, lang drücken zum Auswählen einer Funktion.

Weitere Menü-Funktionen

• f-Generator – Wählbare Frequenz, Rechtecksignal-Ausgang an TP2 (Test Pin 2)
• 10-Bit PWM – Frequenz mit wählbarem Tastverhältnis an TP2

Falls du dich im Menü verirrt hast: Arduino UNO Reset-Taste drücken.

Code

ArduTester V1.13 Sketch

Arduino/Genuino Uno Board auswählen, Verifizieren und Hochladen.

Der vollständige Sketch ist umfangreich. Er ist im Projekt-Repository verfügbar.

Schaltpläne

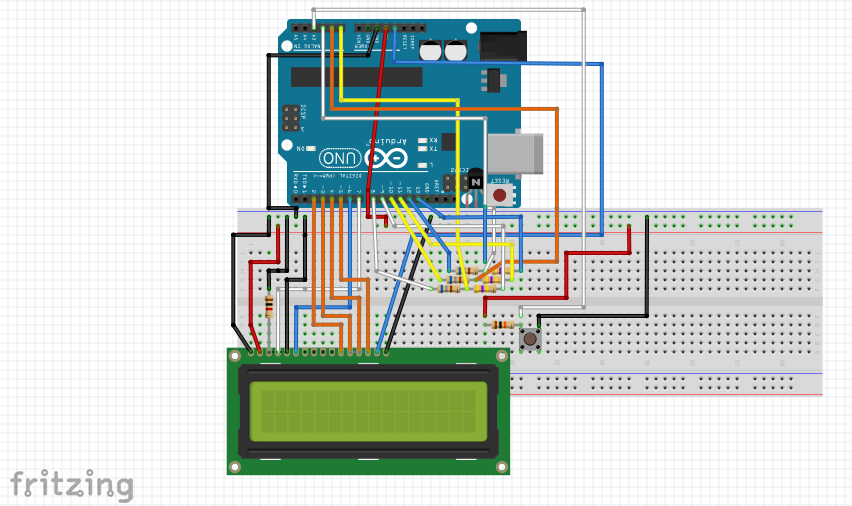

Komponentenplatzierung und Verdrahtung:

Fritzing-Datei: ardutester_v113_otPu7eBf45.fzz
