RTC-basierte Uhr

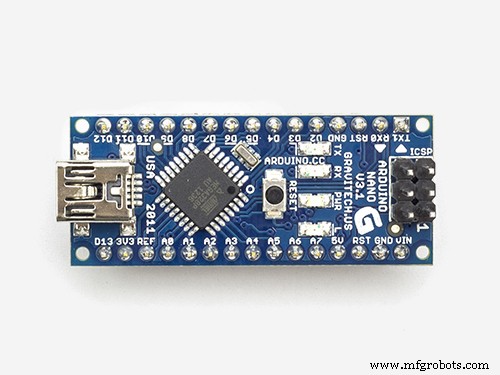

Notwendige Werkzeuge und Maschinen

	Lötkolben (generisch)
	Multimeter Jedes Projekt benötigt ein Multimeter. Investieren Sie also in ein Standardpaar, es wird mindestens 4 Jahre lang funktionieren und kann viel mehr sein, wenn Sie wissen, wie man es repariert. Sie benötigen dies, um die Konnektivität Ihres Lötvorgangs zu überprüfen und den von der Schaltung aufgenommenen Strom zu überprüfen.

Apps und Onlinedienste

	Arduino-IDE
	Arduino Fritzing

Über dieses Projekt

Dies ist eine wirklich einfach zu montierende Digitaluhr, die mit dem RTC DS1307 IC erstellt wurde. Mit LCD-Display. Es zeigt einfach die Zeit auf einer 4-stelligen Sieben-Segment-Anzeige an. Der Code kann auch leicht optimiert werden, um ihm zusätzliche Funktionen wie einen Alarm zu verleihen. Alles, was Sie brauchen, ist ein wenig Vorstellungskraft und Einfallsreichtum. Dieses Projekt wurde nur als Sprungbrett zu besseren und komplizierteren Dingen gemacht, und ich wollte etwas Cooles machen, das in meinem Zimmer ausgestellt werden kann.

Also genug gesagt, ich werde jedes kleine Detail in diesen Beitrag aufnehmen, einschließlich der Probleme, die beim Löten auf die Platine aufgetreten sind, und wie ich diese Probleme gelöst habe.

SCHRITT 1:Komponenten

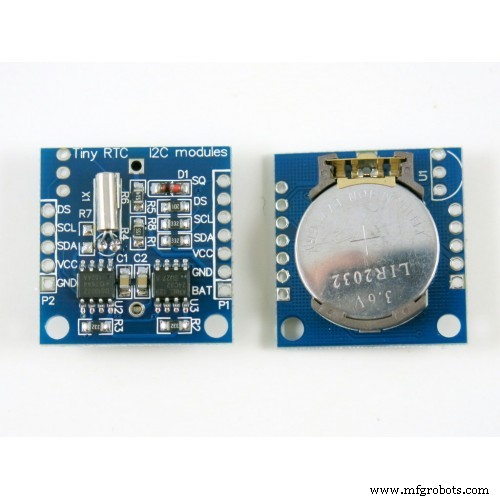

RTC-Modul

Der DS1307-Chip ist wirklich großartig, da er die Zeit auch während der Abschaltzeit verfolgen kann. Die Schnittstelle mit dem Arduino ist einfach und es stehen viele Bibliotheken für die Arbeit mit diesem Modul zur Verfügung. Die RTC ist über das I2C-Protokoll mit dem Arduino verbunden. Machen Sie sich keine Sorgen um die Details des Protokolls, die Pins A4 und A5 auf dem Arduino nano werden für die I2C-Kommunikation verwendet.

• SDA - A4

• SCL – A5

Wir werden den DS-Pin für dieses Projekt nicht benötigen.

Der einzige Nachteil ist, dass es nicht so genau ist, wie wir es gerne hätten. Der Chip ist sehr anfällig für Zeitdrift und driftet je nach Temperatur sehr leicht von der tatsächlichen Zeit ab.

HINWEIS- Stellen Sie sicher, dass Sie die GND- und Vcc-Pins richtig anschließen. Der Vcc wird (im Modul) vor dem GND-Pin platziert. Ich habe meins mehrmals in umgekehrter Polarität angeschlossen und es wird sehr schnell sehr heiß. Wenn Sie also die Polarität anders anschließen, berühren Sie einfach die Knopfzelle beim Einschalten und schalten Sie sie schnell AUS, wenn Sie spüren, dass sie heiß wird.

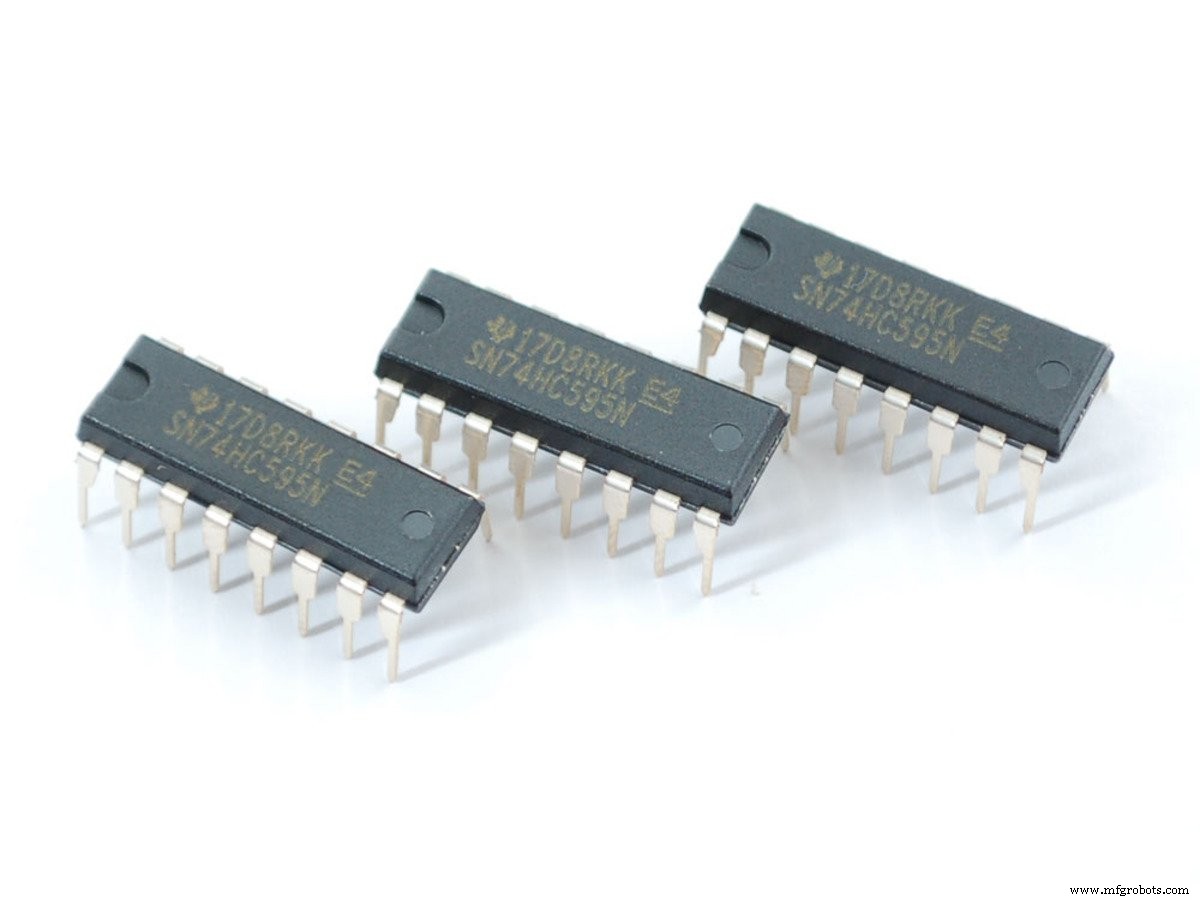

Schieberegister (74HC595)

• Das Schieberegister 74HC595 war der Chip, der dies dank der Multiplex-Technik ermöglichte. Anfänger haben keine Angst vor diesem gruselig aussehenden Begriff, er macht Spaß und Sie werden froh sein, ihn gelernt zu haben.

• Der 595 hat 16 Pins und wir werden zwei Schieberegister verwenden, um mit der 4-stelligen 7-Segment-Anzeige zu interagieren.

• Das erste Schieberegister wird zum Aufleuchten der Segmente verwendet und das zweite Schieberegister wird verwendet, um auszuwählen, welche Ziffer I aufleuchten soll.

• Dank der Multiplex-Technik erfolgt das Umschalten zwischen den Ziffern so schnell. Es scheint, als würden alle Ziffern gleichzeitig angezeigt.

HINWEIS:Diese Chips sind ziemlich zuverlässig, aber ich habe zufällig mehrere fehlerhafte bekommen. Bei einigen Chips funktionierten Q0 und Q1 nicht. Einige hatten den Q3 intern geerdet (Baufehler). Die, die ich jetzt in meinem Projekt habe, sind auch nicht ganz perfekt. Einer von ihnen hat seinen Q7 defekt, also musste ich bei der Arbeit mit ihnen sicherstellen, dass meine Verbindungen genau waren, und als sie immer noch nicht funktionierten, musste ich die Pins mit der Durchgangsfunktion meines Multimeters überprüfen. Alles in allem beschwere ich mich nicht, denn es ist alles ein Mittel, um kleine Hindernisse während eines Projekts zu überwinden.

4-stellige Siebensegmentanzeige

Ich habe ein allgemeines 4-stelliges Segment verwendet (Common Anode ). Es hat 12 Pins, die Nummerierung beginnt von unten links und endet am oberen linken Pin. Jedes Segment kann eine Ziffer und einen Dezimalpunkt anzeigen. Da ich also nicht den für Digitaluhren typischen cool aussehenden Doppelpunkt habe, musste ich mich mit dem Dezimalpunkt der zweiten Ziffer begnügen. Dies sind großartige Displays, wenn Ihr Hauptziel darin besteht, Zahlen anzuzeigen.

HINWEIS:Diese können für Anfänger ziemlich schwierig sein, da die Segmente a-g nicht in derselben Zeile liegen. Seien Sie vorsichtig und schließen Sie sie nicht ohne Strombegrenzungswiderstand an die 5-V-Versorgung an.

Ich habe dazu einen Schaltplan beigefügt, der ziemlich selbsterklärend ist.

Der Schaltplan hat nicht die gleiche Art von Anzeige wie ich im Projekt verwendet habe, also sind hier die Pin-Verbindungen vom Schieberegister zum Segment.

Segment          Pin-Nr. auf dem Display           Schieberegister-Pin

A                                 11                                     15

B                                 7                                       1

C                                 4                                       2

D                                 2                                       3

E                                  1                                      4

F                                 10                                     5

G                                 5                                       6

Dezimal                         3                                          7

D1                                 12                                       15 (2. 595)

D2                                 9                                         1 (2. 595)

D3                                 8                                       2 (2. 595)

D4 6 3 (2 595)

Dieses Projekt ist billig und einfach zu machen, erfordert aber ein wenig Geduld und Ausdauer (das heißt, wenn Sie bereit sind, die Extrameile zu gehen, um es auf der Platine zu löten). Wenn Sie es nur zum Spaß ausprobieren möchten, dauert es kaum 2 Stunden.

Bitte geben Sie Ihr Feedback, wie ich dies verbessern kann und wenn etwas nicht klar im Beitrag erwähnt wurde.

Code

• Uhrcode
• Stelle die Zeit ein
• RealTimeClockDS1307.cpp
• Readme
• RealTimeClockDS1307.h
• eine andere Datei
• RTClib-Dateien
• library.properties(name)
• RTClib
• RTClib
• README.md
• RTClib.cpp
• RTClib.h

Uhrcode Arduino

#include #include#include RTC_DS1307 RTC;int temp, inc, hours1, minut, add =11;int STUNDE, MINUT, SEKUNDE;int LatchPin =3; // Pin 12 auf dem 595 o3 3int dataPin =4; // Pin 14 auf dem 595 oder 4int clockPin =2; // Pin 11 auf der 595- oder 2int-Verschiebung =256;int-Einheiten, Zehner, Hunderter, Tausender;int x;int y;const int alarmHour =17;const int alarmMinute =26;void setup() { Serial.begin (9600 .) ); pinMode (LatchPin, AUSGANG); pinMode (dataPin, AUSGANG); pinMode (clockPin, AUSGANG); pinMode(13, AUSGANG); Wire.begin(); RTC.begin(); if (!RTC.isrunning()) { RTC.adjust(DateTime(__DATE__, __TIME__)); }}void loop () {int temp =0, val =1, temp4; DateTime now =RTC.now(); STUNDE =jetzt.Stunde(); MINUT =jetzt.minute(); //Seriell.println (MINUT); if (STUNDE <10) { Hunderter =STUNDE; Tausend =STUNDE/10; aufrechtzuerhalten. Sonst if (STUNDE>=10 &&STUNDE <24) {hunderte =STUNDE % 10; Tausend =STUNDE / 10; } if (MINUT <=9) { Einheiten =MINUT; Zehner =MINUT/10; aufrechtzuerhalten. Sonst if (MINUT> 9 &&MINUT <=60) { Einheiten =MINUT % 10; Zehner =MINUT / 10; } Schalter (Einheiten) { Fall 0:// 0 digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 192); digitalWrite (LatchPin, HIGH); brechen; Fall 1:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 249); digitalWrite (LatchPin, HIGH); brechen; Fall 2:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 164); digitalWrite (LatchPin, HIGH); brechen; Fall 3:// DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 176); digitalWrite (LatchPin, HIGH); brechen; Fall 4:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 153); digitalWrite (LatchPin, HIGH); brechen; Fall 5:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 146); digitalWrite (LatchPin, HIGH); brechen; Fall 6:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 130); digitalWrite (LatchPin, HIGH); brechen; Fall 7:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 248); digitalWrite (LatchPin, HIGH); brechen; Fall 8:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 128); digitalWrite (LatchPin, HIGH); brechen; Fall 9://9 digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 8>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 8 + 144); digitalWrite (LatchPin, HIGH); brechen; } Verzögerung(1); Schalter (Zehner) { Fall 0://0 digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 192); digitalWrite (LatchPin, HIGH); brechen; Fall 1:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 249); digitalWrite (LatchPin, HIGH); brechen; Fall 2:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 164); digitalWrite (LatchPin, HIGH); brechen; Fall 3:// DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 176); digitalWrite (LatchPin, HIGH); brechen; Fall 4:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 153); digitalWrite (LatchPin, HIGH); brechen; Fall 5:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 4>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 4 + 146); digitalWrite (LatchPin, HIGH); brechen; } Verzögerung(1); Schalter (Hunderte) { Fall 0://0 DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 64); digitalWrite (LatchPin, HIGH); brechen; Fall 1:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 121); digitalWrite (LatchPin, HIGH); brechen; Fall 2:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 36); digitalWrite (LatchPin, HIGH); brechen; Fall 3:// DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 48); digitalWrite (LatchPin, HIGH); brechen; Fall 4:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 25); digitalWrite (LatchPin, HIGH); brechen; Fall 5:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 18); digitalWrite (LatchPin, HIGH); brechen; Fall 6:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 2); digitalWrite (LatchPin, HIGH); brechen; Fall 7:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 120); digitalWrite (LatchPin, HIGH); brechen; Fall 8:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 0); digitalWrite (LatchPin, HIGH); brechen; Fall 9://9 digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift * 2>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung * 2 + 16); digitalWrite (LatchPin, HIGH); brechen; } Verzögerung(1); Schalter (Tausende) { Fall 0://0 DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut(dataPin, clockPin, MSBFIRST, shift + 192); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 1:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 249); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 2:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 164); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 3:// DigitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 176); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 4:// digitalWrite (LatchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, shift + 153); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 5:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 146); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 6:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 130); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 7:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 248); digitalWrite (LatchPin, HIGH); // Verzögerung (500); brechen; Fall 8:// digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Shift + 128); digitalWrite (LatchPin, HIGH); brechen; Fall 9://9 digitalWrite (latchPin, LOW); shiftOut(dataPin, clockPin, MSBFIRST, shift>> 8 ); shiftOut (dataPin, clockPin, MSBFIRST, Verschiebung + 152); digitalWrite (LatchPin, HIGH); brechen; } Verzögerung(1); // Alarmabschnitt if (HOUR ==alarmHour &&MINUT ==alarmMinute) { DigitalWrite (13, HIGH); aufrechtzuerhalten. Sonst { DigitalWrite (13, LOW); }}

Stelle die Zeit einArduino

/* RealTimeClockDS1307 - Bibliothek zur Steuerung eines DS1307 RTC-Moduls Copyright (c) 2011 David H. Brown. Alle Rechte vorbehalten Vielen Dank an John Waters und Maurice Ribble für ihre frühere und sehr hilfreiche Arbeit (auch wenn ich keinen ihrer Codes verwendet habe):- http://combustory.com/wiki/index.php/RTC1307_ -_Real_Time_Clock - http://www.glacialwanderer.com/hobbyrobotics/?p=12 Diese Bibliothek ist freie Software; Sie können es unter den Bedingungen der GNU Lesser General Public License, wie von der Free Software Foundation veröffentlicht, weitergeben und/oder modifizieren; entweder Version 2.1 der Lizenz oder (nach Ihrer Wahl) eine spätere Version. Diese Bibliothek wird in der Hoffnung verteilt, dass sie nützlich ist, jedoch OHNE JEGLICHE GEWÄHRLEISTUNG; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Weitere Informationen finden Sie in der GNU Lesser General Public License. Zusammen mit dieser Bibliothek sollten Sie eine Kopie der GNU Lesser General Public License erhalten haben; falls nicht, schreiben Sie an die Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA*/#include #include //RealTimeClock RTC;// =new RealTimeClock();#define Display_Clock_Every_N_Seconds 1#define Display_ShortHelp_Every_N_Seconds 25//#define TEST_Squarewave//#define TEST_StopStart//#define TEST_1224Switchint count=0;char formatiert[] ="00-00 00:00:00:00";void setup() {// Wire.begin(); Serial.begin (9600);} Void Schleife () { if (Serial.available ()) { processCommand (); } Verzögerung (1000); RTC.readClock(); zählen++; if (count % Display_Clock_Every_N_Seconds ==0) {Serial.print (count); Serial.print (:"); RTC.getFormatted(formatiert); Serial.print (formatiert); Serial.println(); } if(count % Display_ShortHelp_Every_N_Seconds ==0) { Serial.println("Senden? für eine Liste von Befehlen."); } #ifdef TEST_Squarewaveif (count%10 ==0) {switch (count/10% 6) { case 0:Serial.print ("Squarewave deaktiviert (niedrige Impedanz):"); RTC.sqwDisable(0); Serial.println ((int) RTC.readData (7)); brechen; Fall 1:Serial.print ("Squarewave deaktiviert (hohe Impedanz):"); RTC.sqwDisable(1); Serial.println ((int) RTC.readData (7)); brechen; Fall 2:Serial.println ("Squarewave aktiviert bei 1 Hz"); RTC.sqwEnable(RTC.SQW_1Hz); brechen; Fall 3:Serial.println ("Squarewave aktiviert bei 4,096 kHz"); RTC.sqwEnable(RTC.SQW_4kHz); brechen; Fall 4:Serial.println ("Squarewave aktiviert bei 8.192 kHz"); RTC.sqwEnable(RTC.SQW_8kHz); brechen; Fall 5:Serial.println ("Squarewave aktiviert bei 32,768 kHz"); RTC.sqwEnable(RTC.SQW_32kHz); brechen; Standard:Serial.println ( "Squarewave-Test nicht definiert"); } //switch}#endif#ifdef TEST_StopStartif(count%10 ==0){ if(!RTC.isStopped()) { if(RTC.getSeconds() <45) {Serial.println("Uhr für 10 Sekunden anhalten "); RTC.stop(); } // wenn wir genug Zeit haben } else { RTC.setSeconds(RTC.getSeconds()+11); RTC.start(); Serial.println ("Hinzufügen von 11 Sekunden und Neustart der Uhr"); }} // wenn auf einem Vielfachen von 10 counts#endif#ifdef TEST_1224Switch if (count%10 ==0) { if(count %20 ==0) { Serial.println("Umschalten auf 12-Stunden-Zeit"); RTC.switchTo12h(); RTC.setClock(); } else {Serial.println ("Umschalten auf 24-Stunden-Zeit"); RTC.switchTo24h(); RTC.setClock(); } }#endif}void processCommand() { if(!Serial.available()) { return; } char-Befehl =Serial.read (); int in,in2; switch(Befehl) { case 'H':case 'h':in=SerialReadPosInt(); RTC.setHours(in); RTC.setClock(); Serial.print ("Stunden einstellen auf"); Serial.println(in); brechen; Fall 'I':Fall 'i':in=SerialReadPosInt(); RTC.setMinutes(in); RTC.setClock(); Serial.print("Minuten einstellen auf"); Serial.println(in); brechen; Fall 'S':Fall 's':in=SerialReadPosInt(); RTC.setSeconds(in); RTC.setClock(); Serial.print ("Sekunden einstellen auf"); Serial.println(in); brechen; Fall 'Y':Fall 'y':in=SerialReadPosInt(); RTC.setJahr(in); RTC.setClock(); Serial.print ("Jahr einstellen auf"); Serial.println(in); brechen; Fall 'M':Fall 'm':in=SerialReadPosInt(); RTC.setMonth(in); RTC.setClock(); Serial.print ("Monat auf einstellen"); Serial.println(in); brechen; Fall 'D':Fall 'd':in=SerialReadPosInt(); RTC.setDate(in); RTC.setClock(); Serial.print ("Datum einstellen auf"); Serial.println(in); brechen; Fall 'W':Serial.print ("Wochentag ist"); Serial.println ((int) RTC.getDayOfWeek()); brechen; Fall 'w':in=SerialReadPosInt(); RTC.setDayOfWeek(in); RTC.setClock(); Serial.print ("Wochentag einstellen auf"); Serial.println(in); brechen; Fall 't':Fall 'T':if(RTC.is12hour()) { RTC.switchTo24h(); Serial.println ("Umschalten auf 24-Stunden-Uhr."); aufrechtzuerhalten. Sonst {RTC.switchTo12h(); Serial.println ("Umschalten auf 12-Stunden-Uhr."); } RTC.setClock(); brechen; Fall 'A':Fall 'a':if(RTC.is12hour()) { RTC.setAM(); RTC.setClock(); Serial.println ("Setze AM."); } else { Serial.println ("(Stunden nur im 24-Stunden-Modus einstellen.)"); } brechen; Fall 'P':Fall 'p':if(RTC.is12hour()) { RTC.setPM(); RTC.setClock(); Serial.println ("Set PM."); } else { Serial.println ("(Stunden nur im 24-Stunden-Modus einstellen.)"); } brechen; Fall 'q':RTC.sqwEnable(RTC.SQW_1Hz); Serial.println ("Rechteckwellenausgang auf 1 Hz eingestellt"); brechen; Fall 'Q':RTC.sqwDisable(0); Serial.println ("Rechteckwellenausgabe deaktiviert (niedrig)"); brechen; Fall 'z':RTC.start(); Serial.println("Taktoszillator gestartet."); brechen; Fall 'Z':RTC.stop(); Serial.println ( "Taktoszillator gestoppt."); brechen; Fall '>':in=SerialReadPosInt(); in2=SeriellReadPosInt(); RTC.writeData(in, in2); Serial.print ("In die Registrierung schreiben"); Serial.print (in); Serial.print("der Wert"); Serial.println (in2); brechen; Fall '<':in=SerialReadPosInt(); in2=RTC.readData(in); Serial.print ("Aus dem Register lesen"); Serial.print (in); Serial.print("der Wert"); Serial.println (in2); brechen; default:Serial.println("Unbekannter Befehl. Versuchen Sie diese:"); Serial.println(" h## - Stunden einstellen d## - Datum einstellen"); Serial.println(" i## - setze Minuten m## - setze Monat"); Serial.println(" s## - Sekunden einstellen y## - Jahr einstellen"); Serial.println(" w## - willkürlichen Wochentag einstellen"); Serial.println(" t - 24-Stunden-Modus umschalten"); Serial.println ("a - setze AM p - setze PM"); Serial.println(); Serial.println(" z - Startuhr Z - Stoppuhr"); Serial.println(" q - SQW/OUT =1Hz Q - SQW/OUT stoppen"); Serial.println(); Serial.println(">##,### - schreibe in das Register ## den Wert ###"); Serial.println(" <## - den Wert in Register ## lesen"); } // Befehl einschalten } // numerische Zeichen einlesen, bis etwas anderes // oder keine Daten mehr auf serial.int verfügbar sind SerialReadPosInt () { int i =0; boolean done=false; while(Serial.available() &&!done) { char c =Serial.read(); wenn (c>='0' &&c <='9') {i =i * 10 + (c-'0'); } sonst { fertig =wahr; } } return i;}

RealTimeClockDS1307.cppC/C++

/* RealTimeClockDS1307 - Bibliothek zur Steuerung eines DS1307 RTC-Moduls Copyright (c) 2011 David H. Brown. Alle Rechte vorbehalten v0.92 Aktualisiert für Arduino 1.00; nicht erneut auf früheren Versionen getestet Vielen Dank an John Waters und Maurice Ribble für ihre frühere und sehr hilfreiche Arbeit (auch wenn ich keinen ihrer Codes verwendet habe):- http://combustory.com/wiki/index .php/RTC1307_-_Real_Time_Clock - http://www.glacialwanderer.com/hobbyrobotics/?p=12 Diese Bibliothek ist freie Software; Sie können es unter den Bedingungen der GNU Lesser General Public License, wie von der Free Software Foundation veröffentlicht, weitergeben und/oder modifizieren; entweder Version 2.1 der Lizenz oder (nach Ihrer Wahl) eine spätere Version. Diese Bibliothek wird in der Hoffnung verteilt, dass sie nützlich ist, jedoch OHNE JEGLICHE GEWÄHRLEISTUNG; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Weitere Informationen finden Sie in der GNU Lesser General Public License. Zusammen mit dieser Bibliothek sollten Sie eine Kopie der GNU Lesser General Public License erhalten haben; falls nicht, schreiben Sie an die Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA*/ /******************** ************************************************* ******** * Beinhaltet **************************************** *************************************/#include "RealTimeClockDS1307.h"#include /************************************************ ******************************** * Definitionen **************** ************************************************* ************/#define DS1307_I2C_ADDRESS 0x68 // Dies ist die I2C-Adresse/**************************** ************************************************* *** * Konstruktoren ******************************************** ********************************/RealTimeClockDS1307::RealTimeClockDS1307(){ Wire.begin(); // darf NICHT versuchen, die Uhr zu lesen, bevor //Wire.begin() nicht aufgerufen wurde; readClock() bleibt hängen. //Zum Glück können Sie Wire.begin() //mehrere Male ohne negative Auswirkungen aufrufen.} /************************ ************************************************* ***** * Benutzer-API ***************************************** ********************************** // ***** CHIP LESEN/SCHREIBEN *** ***/void RealTimeClockDS1307::readClock(){ // Zurücksetzen des Registerzeigers Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write ((uint8_t) 0x00); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, 8); _reg0_sec =Wire.read(); _reg1_min =Wire.read(); _reg2_hour =Wire.read(); _reg3_day =Wire.read(); _reg4_date =Wire.read(); _reg5_month =Wire.read(); _reg6_year =Wire.read(); _reg7_sqw =Wire.read();}void RealTimeClockDS1307::setClock(){ //Um paranoid zu sein, werden wir zuerst die Uhr anhalten //um sicherzustellen, dass wir keine Überschläge haben, während wir //schreiben:writeData(0,0x80); //Jetzt schreiben wir alles *außer* die zweite Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write ((uint8_t) 0x01); Wire.write(_reg1_min); Wire.write(_reg2_hour); Wire.write(_reg3_day); Wire.write(_reg4_date); Wire.write(_reg5_Monat); Wire.write(_reg6_Jahr); Wire.endTransmission(); //Jetzt schreiben wir die Sekunden; wir mussten nicht verfolgen, ob die Uhr bereits // lief, da //_reg0_sec bereits weiß, was wir wollen. Dies // startet die Uhr neu, während sie den neuen Sekundenwert schreibt. writeData(0,_reg0_sec); }void RealTimeClockDS1307::stop(){ //"Bit 7 von Register 0 ist das Clock Halt (CH)-Bit. //Wenn dieses Bit auf 1 gesetzt ist, wird der Oszillator deaktiviert." _reg0_sec =_reg0_sec | 0x80; writeData(0,_reg0_sec);}void RealTimeClockDS1307::start(){ //"Bit 7 von Register 0 ist das Clock Halt (CH) Bit. //Wenn dieses Bit auf 1 gesetzt ist, wird der Oszillator deaktiviert." _reg0_sec =_reg0_sec &~0x80; writeData(0,_reg0_sec);}void RealTimeClockDS1307::writeData(byte regNo, byte value){ if(regNo> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write (regNr); Wire.write (Wert); Wire.endTransmission();}void RealTimeClockDS1307::writeData(byte regNo, void * source, int length){ char * p =(char*) source; if(regNo> 0x3F || Länge> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write (regNr); for(int i=0; i 0x3F) { return 0xff; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write (regNr); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, 1); return Wire.read();}void RealTimeClockDS1307::readData(byte regNo, void * dest, int length){ char * p =(char*) dest; if(regNo> 0x3F || Länge> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write (regNr); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, Länge); for(int i=0; i 3) { Return; } // Bit 4 ist aktiviert (0x10); // Bit 7 ist der aktuelle Ausgangszustand, wenn deaktiviert _reg7_sqw =_reg7_sqw &0x80 | 0x10 | Frequenz; writeData(0x07, _reg7_sqw);}void RealTimeClockDS1307::sqwDisable(boolean outputLevel){ //Bit 7 0x80 Output + Bit 4 0x10 aktivieren beide auf Null, //das ODER mit dem Boolean hochgeschoben auf Bit 7 _reg7_sqw =_reg7_sqw &~ 0x90 | (Ausgabelevel <<7); writeData(0x07, _reg7_sqw); // Hinweis:laut Datenblatt "OUT (Ausgangssteuerung):Dieses Bit steuert // den Ausgangspegel des SQW / OUT-Pins, wenn die Rechteckwelle // der Ausgang deaktiviert ist. Wenn SQWE =0, ist der Logikpegel auf dem // SQW/OUT-Pin ist 1, wenn OUT =1 und ist 0, wenn OUT =0." //"Der SQW/OUT-Pin ist Open-Drain und erfordert einen externen //Pull-up-Widerstand." // Es ist erwähnenswert, dass auf der Sparkfun-Breakout-Platine // BOB-00099 eine LED, die über einen Widerstand mit dem SQW-Pin verbunden ist, auf // Vcc + 5 V aufleuchtete, wenn OUT =0 und dunkel war, wenn OUT =1, die / / Gegenteil von dem, was ich erwartet hatte, bis ich mich daran erinnerte, dass es // ein offener Abfluss ist (google es, wenn du musst). Im Grunde bedeuten sie nicht // so sehr einen logischen Pegel (z. B. +3,3 V rel Gnd), sondern // eine hohe oder niedrige * Impedanz * gegen Masse (Drain). High ist also im Grunde // ein offener Schalter. Low verbindet mit Masse.}/***** GETTERS ******/boolean RealTimeClockDS1307::is12hour() { //12-Stunden-Modus hat Bit 6 des Stundenregisters gesetzt High Return ((_reg2_hour &0x40) ==0x40);}Boolean RealTimeClockDS1307::isPM(){ //Wenn im 12-Stunden-Modus, aber 5 der Stundenregister zeigen PM an if(is12hour()) { return ((_reg2_hour &0x20) ==0x20); } //ansonsten betrachten wir jede Zeit mit der Stunde>11 als PM:return (getHours()> 11);}boolean RealTimeClockDS1307::isStopped(){ //Bit 7 des Sekundenregisters stoppt die Uhr bei High Return ((_reg0_sec &0x80) ==0x80);}int RealTimeClockDS1307::getHours(){ if(is12hour()) { //Bit 5 nicht einbeziehen, der am/pm-Indikator return bcdToDec(_reg2_hour &0x1f); } //Bits 4-5 sind Dutzende von Stunden return bcdToDec(_reg2_hour &0x3f);}int RealTimeClockDS1307::getMinutes(){ //könnte mit 0x7f maskieren, sollte aber nicht zurückgeben müssen bcdToDec(_reg1_min);}int RealTimeClockDS1307::getSeconds(){ //muss Oszillator Start/Stop Bit 7 maskieren return bcdToDec(_reg0_sec &0x7f);}int RealTimeClockDS1307::getYear(){ return bcdToDec(_reg6_year);}int RealTimeClockDS1307::getMonth(){ // könnte mit 0x1f maskieren, sollte aber nicht zurückgeben müssen bcdToDec(_reg5_month);}int RealTimeClockDS1307::getDate(){ // könnte mit 0x3f maskieren, sollte aber nicht zurückgeben müssen bcdToDec(_reg4_date);}int RealTimeClockDS1307::getDay( ){ return getDate();}int RealTimeClockDS1307::getDayOfWeek(){ // könnte mit 0x07 maskieren, sollte aber nicht zurückgeben müssen bcdToDec(_reg3_day);}void RealTimeClockDS1307::getFormatted(char * buffer){ int i=0; //Ziel-String-Format:YY-MM-DD HH:II:SS buffer[i++]=highNybbleToASCII(_reg6_year); Puffer[i++]=lowNybbleToASCII(_reg6_Jahr); Puffer[i++]='-'; Puffer[i++]=highNybbleToASCII(_reg5_Monat &0x1f); Puffer[i++]=lowNybbleToASCII(_reg5_Monat); Puffer[i++]='-'; Puffer[i++]=highNybbleToASCII(_reg4_date &0x3f); Puffer[i++]=lowNybbleToASCII(_reg4_date); Puffer[i++]=' '; if(is12hour()) { Puffer[i++]=highNybbleToASCII(_reg2_hour &0x1f); aufrechtzuerhalten. Else { Puffer[i++]=highNybbleToASCII(_reg2_hour &0x3f); } Puffer[i++]=lowNybbleToASCII(_reg2_hour); Puffer[i++]=':'; Puffer[i++]=highNybbleToASCII(_reg1_min &0x7f); Puffer[i++]=lowNybbleToASCII(_reg1_min); Puffer[i++]=':'; buffer[i++]=highNybbleToASCII(_reg0_sec &0x7f); buffer[i++]=lowNybbleToASCII(_reg0_sec); if(is12hour()) { if(isPM()) { buffer[i++]='P'; } else { buffer[i++]='A'; } } buffer[i++]=0x00;}void RealTimeClockDS1307::getFormatted2k(char * buffer){ buffer[0]='2'; buffer[1]='0'; getFormatted(&buffer[2]);}/**** SETTERS *****/void RealTimeClockDS1307::setSeconds(int s){ if (s <60 &&s>=0) { //need to preserve oscillator bit _reg0_sec =decToBcd(s) | (_reg0_sec &0x80); }}void RealTimeClockDS1307::setMinutes(int m){ if (m <60 &&m>=0) { _reg1_min =decToBcd(m); }}void RealTimeClockDS1307::setHours(int h){ if (is12hour()) { if (h>=1 &&h <=12) { //preserve 12/24 and AM/PM bits _reg2_hour =decToBcd(h) | (_reg2_hour &0x60); } } else { if (h>=0 &&h <=24) { //preserve 12/24 bit _reg2_hour =decToBcd(h) | (_reg2_hour &0x40); } }//else}//setHoursvoid RealTimeClockDS1307::set24h(){ //"Bit 6 of the hours register is defined as the //"12- or 24-hour mode select bit. //"When high, the 12-hour mode is selected" //So, mask the curent value with the complement turn off that bit:_reg2_hour =_reg2_hour &~0x40; }void RealTimeClockDS1307::setAM(){ //"In the 12-hour mode, bit 5 is the AM/PM bit with logic high being PM" //so we need to OR with 0x40 to set 12-hour mode and also //turn off the PM bit by masking with the complement _reg2_hour =_reg2_hour &~0x20 | 0x40;}void RealTimeClockDS1307::setPM(){ //"In the 12-hour mode, bit 5 is the AM/PM bit with logic high being PM" //so we need to OR with 0x40 and 0x20 to set 12-hour mode and also //turn on the PM bit:_reg2_hour =_reg2_hour | 0x60;}void RealTimeClockDS1307::switchTo12h(){ if(is12hour()) { return; } int h =getHours(); if (h <12) { setAM(); } else { h =h-12; setPM(); } if (h==0) { h=12; } setHours(h);}void RealTimeClockDS1307::switchTo24h(){ if(!is12hour()) { return; } int h =getHours(); if(h==12) {//12 PM is just 12; 12 AM is 0 hours. h =0; } if (isPM()) {//if it was 12 PM, then h=0 above and so we're back to 12:h =h+12; } set24h(); setHours(h);}void RealTimeClockDS1307::setDayOfWeek(int d){ if (d> 0 &&d <8) { _reg3_day =decToBcd(d); }}void RealTimeClockDS1307::setDate(int d){ if (d> 0 &&d <32) { _reg4_date =decToBcd(d); }}void RealTimeClockDS1307::setDay(int d){ setDate(d);}void RealTimeClockDS1307::setMonth(int m){ if (m> 0 &&m <13) { _reg5_month =decToBcd(m); }}void RealTimeClockDS1307::setYear(int y){ if (y>=0 &&y <100) { _reg6_year =decToBcd(y); }}/***************************************** * Private methods *****************************************/byte RealTimeClockDS1307::decToBcd(byte b){ return ( ((b/10) <<4) + (b%10) );}// Convert binary coded decimal to normal decimal numbersbyte RealTimeClockDS1307::bcdToDec(byte b){ return ( ((b>> 4)*10) + (b%16) );}char RealTimeClockDS1307::lowNybbleToASCII(byte b) { b =b &0x0f; if(b <10) { //0 is ASCII 48 return 48+b; } //A is ASCII 55 return 55+b;}char RealTimeClockDS1307::highNybbleToASCII(byte b){ return lowNybbleToASCII(b>> 4);}/***** INSTANCE *******/RealTimeClockDS1307 RTC =RealTimeClockDS1307();

ReadmeClojure

My goal in creating yet another DS1307 library was to provideeasy access to some of the other functions I needed from the chip,specifically its square wave output and its battery-backed RAM.## Documentation@todo Mostly comments in `RealTimeClockDS1307.h`## Examples (in /examples folder)- `RealTimeClockDS1307_Test.pde` allow you to turn the clock on/off,set date/time, set 12/24h, [de]activate the square wave, andread/write memory from the Serial Monitor.- `RealTimeClockDS1307.fz` is a Fritzing breadboard layout showingthe basic hookup of the Sparkfun RTC module to an Arduino. Includedis an optional resistor+LED to show the square wave (note that it'san open drain, so you hook up to it rather differently than, say, pin 13).## Changelog##### Version 0.95* Reverse renaming of getDate() and setDate(), now getDay() is calling getDate() and setDay() is calling setDate()* Readme improvements##### Version 0.94* changed getDate() to getDay() and setDate() to setDay()* updated keywords.txt* updated example##### Version 0.93* added keywords.txt for syntax highlighting##### Version 0.92 RC* Updated for Arduino 1.00; testing with Andreas Giemza (hurik)##### Version 0.91* added multi-byte read/write##### Version 0.9 RC* initial release## Future - web page documentation## CreditsMuch thanks to John Waters and Maurice Ribble for theirearlier and very helpful work (even if I didn't wind upusing any of their code):- [http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock](http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock)- [http://www.glacialwanderer.com/hobbyrobotics/?p=12](http://www.glacialwanderer.com/hobbyrobotics/?p=12)## CopyrightRealTimeClockDS1307 - library to control a DS1307 RTC moduleCopyright (c) 2011 David H. Brown. All rights reserved## License This library is free software; you can redistribute it and/or modify it under the terms of the GNU Lesser General Public License as published by the Free Software Foundation; either version 2.1 of the License, or (at your option) any later version. This library is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. See the GNU Lesser General Public License for more details. You should have received a copy of the GNU Lesser General Public License along with this library; if not, write to the Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA

RealTimeClockDS1307.hC/C++

/* RealTimeClockDS1307 - library to control a DS1307 RTC module Copyright (c) 2011 David H. Brown. All rights reserved v0.92 Updated for Arduino 1.00; not re-tested on earlier versions Much thanks to John Waters and Maurice Ribble for their earlier and very helpful work (even if I didn't wind up using any of their code):- http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock - http://www.glacialwanderer.com/hobbyrobotics/?p=12 This library is free software; you can redistribute it and/or modify it under the terms of the GNU Lesser General Public License as published by the Free Software Foundation; either version 2.1 of the License, or (at your option) any later version. This library is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. See the GNU Lesser General Public License for more details. You should have received a copy of the GNU Lesser General Public License along with this library; if not, write to the Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA*/#ifndef RealTimeClockDS1307_h#define RealTimeClockDS1307_h #if defined(ARDUINO) &&ARDUINO>=100 #include "Arduino.h" #else #include "WProgram.h" #endif//#include //#include  //need/want 'boolean' and 'byte' types used by Arduino//#undef round is required to avoid a compile-time//"expected unqualified-id before 'double'" error in math.h//see:http://www.arduino.cc/cgi-bin/yabb2/YaBB.pl?num=1247924528/3#undef round #include #define ARDUINO_PIN_T uint8_tclass RealTimeClockDS1307{ private:byte _reg0_sec; byte _reg1_min; byte _reg2_hour; byte _reg3_day; byte _reg4_date; byte _reg5_month; byte _reg6_year; byte _reg7_sqw; byte decToBcd(byte); byte bcdToDec(byte); char lowNybbleToASCII(byte); char highNybbleToASCII(byte); public:RealTimeClockDS1307(); void readClock();//read registers (incl sqw) to local store void setClock();//update clock registers from local store void stop();//immediate; does not require setClock(); void start();//immediate; does not require setClock(); void sqwEnable(byte);//enable the square wave with the specified frequency void sqwDisable(boolean);//disable the square wave, setting output either high or low void writeData(byte, byte);//write a single value to a register void writeData(byte, void *, int);//write several values consecutively byte readData(byte);//read a single value from a register void readData(byte, void *, int);//read several values into a buffer int getHours(); int getMinutes(); int getSeconds(); int getYear(); int getMonth(); int getDate(); int getDay(); int getDayOfWeek(); boolean is12hour(); boolean isPM(); boolean isStopped(); //getFormatted writes into a char array provided by you. Format is:// YY-MM-DD HH:II:SS ... plus "A" or "P" if in 12-hour mode //and of course a NULL terminator. So, [18] for 24h or [19] for 12h void getFormatted(char *);//see comment above void getFormatted2k(char *);//as getFormatted, but with "20" prepended //must also call setClock() after any of these //before next readClock(). Note that invalid dates are not //corrected by the clock. All the clock knows is when it should //roll over to the next month rather than the next date in the same month. void setSeconds(int); void setMinutes(int); //setHours rejects values out of range for the current 12/24 mode void setHours(int); void setAM();//does not consider hours; see switchTo24() void setPM();//does not consider hours; see switchTo24() void set24h();//does not consider hours; see switchTo24() void switchTo24h();//returns immediately if already 24h void switchTo12h();//returns immediately if already 12h void setDayOfWeek(int);//incremented at midnight; not set by date (no fixed meaning) void setDate(int);//allows 1-31 for *all* months. void setDay(int); void setMonth(int); void setYear(int); //squarewave frequencies:static const byte SQW_1Hz=0x00; static const byte SQW_4kHz=0x01;//actually 4.096kHz static const byte SQW_8kHz=0x02;//actually 8.192kHz static const byte SQW_32kHz=0x03;//actually 32.768kHz};extern RealTimeClockDS1307 RTC;#endif

another fileC/C++

########################################## Syntax Coloring Map RealTimeClockDS1307################################################################################# Instances (KEYWORD2)#######################################RTC KEYWORD2########################################## Methods and Functions (KEYWORD2)#########################################readClock KEYWORD2setClock KEYWORD2stop KEYWORD2start KEYWORD2sqwEnable KEYWORD2sqwDisable KEYWORD2writeData KEYWORD2readData KEYWORD2getHours KEYWORD2getMinutes KEYWORD2getSeconds KEYWORD2getYear KEYWORD2getMonth KEYWORD2getDate KEYWORD2getDay KEYWORD2getDayOfWeek KEYWORD2is12hour KEYWORD2isPM KEYWORD2isStopped KEYWORD2getFormatted KEYWORD2getFormatted2k KEYWORD2setSeconds KEYWORD2setMinutes KEYWORD2setHours KEYWORD2setAM KEYWORD2setPM KEYWORD2set24h KEYWORD2switchTo24h KEYWORD2switchTo12h KEYWORD2setDayOfWeek KEYWORD2setDate KEYWORD2setDay KEYWORD2setMonth KEYWORD2setYear KEYWORD2########################################## Constants (LITERAL1)#########################################SQW_1Hz LITERAL1SQW_4kHz LITERAL1SQW_8kHz LITERAL1SQW_32kHz LITERAL1

RTClib filesC#

########################################## Syntax Coloring Map RealTimeClockDS1307################################################################################# Instances (KEYWORD2)#######################################RTC KEYWORD2########################################## Methods and Functions (KEYWORD2)#########################################readClock KEYWORD2setClock KEYWORD2stop KEYWORD2start KEYWORD2sqwEnable KEYWORD2sqwDisable KEYWORD2writeData KEYWORD2readData KEYWORD2getHours KEYWORD2getMinutes KEYWORD2getSeconds KEYWORD2getYear KEYWORD2getMonth KEYWORD2getDate KEYWORD2getDay KEYWORD2getDayOfWeek KEYWORD2is12hour KEYWORD2isPM KEYWORD2isStopped KEYWORD2getFormatted KEYWORD2getFormatted2k KEYWORD2setSeconds KEYWORD2setMinutes KEYWORD2setHours KEYWORD2setAM KEYWORD2setPM KEYWORD2set24h KEYWORD2switchTo24h KEYWORD2switchTo12h KEYWORD2setDayOfWeek KEYWORD2setDate KEYWORD2setDay KEYWORD2setMonth KEYWORD2setYear KEYWORD2########################################## Constants (LITERAL1)#########################################SQW_1Hz LITERAL1SQW_4kHz LITERAL1SQW_8kHz LITERAL1SQW_32kHz LITERAL1

library.properties(name)C/C++

My goal in creating yet another DS1307 library was to provideeasy access to some of the other functions I needed from the chip,specifically its square wave output and its battery-backed RAM.## Documentation@todo Mostly comments in `RealTimeClockDS1307.h`## Examples (in /examples folder)- `RealTimeClockDS1307_Test.pde` allow you to turn the clock on/off,set date/time, set 12/24h, [de]activate the square wave, andread/write memory from the Serial Monitor.- `RealTimeClockDS1307.fz` is a Fritzing breadboard layout showingthe basic hookup of the Sparkfun RTC module to an Arduino. Includedis an optional resistor+LED to show the square wave (note that it'san open drain, so you hook up to it rather differently than, say, pin 13).## Changelog##### Version 0.95* Reverse renaming of getDate() and setDate(), now getDay() is calling getDate() and setDay() is calling setDate()* Readme improvements##### Version 0.94* changed getDate() to getDay() and setDate() to setDay()* updated keywords.txt* updated example##### Version 0.93* added keywords.txt for syntax highlighting##### Version 0.92 RC* Updated for Arduino 1.00; testing with Andreas Giemza (hurik)##### Version 0.91* added multi-byte read/write##### Version 0.9 RC* initial release## Future - web page documentation## CreditsMuch thanks to John Waters and Maurice Ribble for theirearlier and very helpful work (even if I didn't wind upusing any of their code):- [http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock](http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock)- [http://www.glacialwanderer.com/hobbyrobotics/?p=12](http://www.glacialwanderer.com/hobbyrobotics/?p=12)## CopyrightRealTimeClockDS1307 - library to control a DS1307 RTC moduleCopyright (c) 2011 David H. Brown. All rights reserved## License This library is free software; you can redistribute it and/or modify it under the terms of the GNU Lesser General Public License as published by the Free Software Foundation; either version 2.1 of the License, or (at your option) any later version. This library is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. See the GNU Lesser General Public License for more details. You should have received a copy of the GNU Lesser General Public License along with this library; if not, write to the Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA

RTClibC/C++

/* RealTimeClockDS1307 - library to control a DS1307 RTC module Copyright (c) 2011 David H. Brown. All rights reserved v0.92 Updated for Arduino 1.00; not re-tested on earlier versions Much thanks to John Waters and Maurice Ribble for their earlier and very helpful work (even if I didn't wind up using any of their code):- http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock - http://www.glacialwanderer.com/hobbyrobotics/?p=12 This library is free software; you can redistribute it and/or modify it under the terms of the GNU Lesser General Public License as published by the Free Software Foundation; either version 2.1 of the License, or (at your option) any later version. This library is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. See the GNU Lesser General Public License for more details. You should have received a copy of the GNU Lesser General Public License along with this library; if not, write to the Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA*/ /****************************************************************************** * Includes ******************************************************************************/#include "RealTimeClockDS1307.h"#include /****************************************************************************** * Definitions ******************************************************************************/#define DS1307_I2C_ADDRESS 0x68 // This is the I2C address/****************************************************************************** * Constructors ******************************************************************************/RealTimeClockDS1307::RealTimeClockDS1307(){ Wire.begin(); //must NOT attempt to read the clock before //Wire.begin() has not been called; readClock() will hang. //Fortunately, it seems that you can call Wire.begin() //multiple times with no adverse effect).} /****************************************************************************** * User API ******************************************************************************//***** CHIP READ/WRITE ******/void RealTimeClockDS1307::readClock(){ // Reset the register pointer Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write((uint8_t) 0x00); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, 8); _reg0_sec =Wire.read(); _reg1_min =Wire.read(); _reg2_hour =Wire.read(); _reg3_day =Wire.read(); _reg4_date =Wire.read(); _reg5_month =Wire.read(); _reg6_year =Wire.read(); _reg7_sqw =Wire.read();}void RealTimeClockDS1307::setClock(){ //to be paranoid, we're going to first stop the clock //to ensure we don't have rollovers while we're //writing:writeData(0,0x80); //now, we'll write everything *except* the second Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write((uint8_t) 0x01); Wire.write(_reg1_min); Wire.write(_reg2_hour); Wire.write(_reg3_day); Wire.write(_reg4_date); Wire.write(_reg5_month); Wire.write(_reg6_year); Wire.endTransmission(); //now, we'll write the seconds; we didn't have to keep //track of whether the clock was already running, because //_reg0_sec already knows what we want it to be. This //will restart the clock as it writes the new seconds value. writeData(0,_reg0_sec); }void RealTimeClockDS1307::stop(){ //"Bit 7 of register 0 is the clock halt (CH) bit. //When this bit is set to a 1, the oscillator is disabled." _reg0_sec =_reg0_sec | 0x80; writeData(0,_reg0_sec);}void RealTimeClockDS1307::start(){ //"Bit 7 of register 0 is the clock halt (CH) bit. //When this bit is set to a 1, the oscillator is disabled." _reg0_sec =_reg0_sec &~0x80; writeData(0,_reg0_sec);}void RealTimeClockDS1307::writeData(byte regNo, byte value){ if(regNo> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write(regNo); Wire.write(value); Wire.endTransmission();}void RealTimeClockDS1307::writeData(byte regNo, void * source, int length){ char * p =(char*) source; if(regNo> 0x3F || length> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write(regNo); for(int i=0; i 0x3F) { return 0xff; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write(regNo); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, 1); return Wire.read();}void RealTimeClockDS1307::readData(byte regNo, void * dest, int length){ char * p =(char*) dest; if(regNo> 0x3F || length> 0x3F) { return; } Wire.beginTransmission(DS1307_I2C_ADDRESS); Wire.write(regNo); Wire.endTransmission(); Wire.requestFrom(DS1307_I2C_ADDRESS, length); for(int i=0; i 3) { return; } //bit 4 is enable (0x10); //bit 7 is current output state if disabled _reg7_sqw =_reg7_sqw &0x80 | 0x10 | frequency; writeData(0x07, _reg7_sqw);}void RealTimeClockDS1307::sqwDisable(boolean outputLevel){ //bit 7 0x80 output + bit 4 0x10 enable both to zero, //the OR with the boolean shifted up to bit 7 _reg7_sqw =_reg7_sqw &~0x90 | (outputLevel <<7); writeData(0x07, _reg7_sqw); //note:per the data sheet, "OUT (Output control):This bit controls //the output level of the SQW/OUT pin when the square wave //output is disabled. If SQWE =0, the logic level on the //SQW/OUT pin is 1 if OUT =1 and is 0 if OUT =0." //"The SQW/OUT pin is open drain and requires an external //pull-up resistor." //It is worth mentioning that on the Sparkfun breakout board, //BOB-00099, a LED connected to the SQW pin through a resistor to //Vcc+5V illuminated when OUT=0 and was dark when OUT=1, the //opposite of what I expected until I remembered that it is //an open drain (google it if you need to). Basically, they don't //so much mean a logic level (e.g., +3.3V rel Gnd) as they mean //high or low *impeadance* to ground (drain). So High is basically //an open switch. Low connects to ground.}/***** GETTERS ******/boolean RealTimeClockDS1307::is12hour() { //12-hour mode has bit 6 of the hour register set high return ((_reg2_hour &0x40) ==0x40);}boolean RealTimeClockDS1307::isPM(){ //if in 12-hour mode, but 5 of the hour register indicates PM if(is12hour()) { return ((_reg2_hour &0x20) ==0x20); } //otherwise, let's consider any time with the hour>11 to be PM:return (getHours()> 11);}boolean RealTimeClockDS1307::isStopped(){ //bit 7 of the seconds register stopps the clock when high return ((_reg0_sec &0x80) ==0x80);}int RealTimeClockDS1307::getHours(){ if(is12hour()) { //do not include bit 5, the am/pm indicator return bcdToDec(_reg2_hour &0x1f); } //bits 4-5 are tens of hours return bcdToDec(_reg2_hour &0x3f);}int RealTimeClockDS1307::getMinutes(){ //could mask with 0x7f but shouldn't need to return bcdToDec(_reg1_min);}int RealTimeClockDS1307::getSeconds(){ //need to mask oscillator start/stop bit 7 return bcdToDec(_reg0_sec &0x7f);}int RealTimeClockDS1307::getYear(){ return bcdToDec(_reg6_year);}int RealTimeClockDS1307::getMonth(){ //could mask with 0x1f but shouldn't need to return bcdToDec(_reg5_month);}int RealTimeClockDS1307::getDate(){ //could mask with 0x3f but shouldn't need to return bcdToDec(_reg4_date);}int RealTimeClockDS1307::getDay(){ return getDate();}int RealTimeClockDS1307::getDayOfWeek(){ //could mask with 0x07 but shouldn't need to return bcdToDec(_reg3_day);}void RealTimeClockDS1307::getFormatted(char * buffer){ int i=0; //target string format:YY-MM-DD HH:II:SS buffer[i++]=highNybbleToASCII(_reg6_year); buffer[i++]=lowNybbleToASCII(_reg6_year); buffer[i++]='-'; buffer[i++]=highNybbleToASCII(_reg5_month &0x1f); buffer[i++]=lowNybbleToASCII(_reg5_month); buffer[i++]='-'; buffer[i++]=highNybbleToASCII(_reg4_date &0x3f); buffer[i++]=lowNybbleToASCII(_reg4_date); buffer[i++]=' '; if(is12hour()) { buffer[i++]=highNybbleToASCII(_reg2_hour &0x1f); } else { buffer[i++]=highNybbleToASCII(_reg2_hour &0x3f); } buffer[i++]=lowNybbleToASCII(_reg2_hour); buffer[i++]=':'; buffer[i++]=highNybbleToASCII(_reg1_min &0x7f); buffer[i++]=lowNybbleToASCII(_reg1_min); buffer[i++]=':'; buffer[i++]=highNybbleToASCII(_reg0_sec &0x7f); buffer[i++]=lowNybbleToASCII(_reg0_sec); if(is12hour()) { if(isPM()) { buffer[i++]='P'; } else { buffer[i++]='A'; } } buffer[i++]=0x00;}void RealTimeClockDS1307::getFormatted2k(char * buffer){ buffer[0]='2'; buffer[1]='0'; getFormatted(&buffer[2]);}/**** SETTERS *****/void RealTimeClockDS1307::setSeconds(int s){ if (s <60 &&s>=0) { //need to preserve oscillator bit _reg0_sec =decToBcd(s) | (_reg0_sec &0x80); }}void RealTimeClockDS1307::setMinutes(int m){ if (m <60 &&m>=0) { _reg1_min =decToBcd(m); }}void RealTimeClockDS1307::setHours(int h){ if (is12hour()) { if (h>=1 &&h <=12) { //preserve 12/24 and AM/PM bits _reg2_hour =decToBcd(h) | (_reg2_hour &0x60); } } else { if (h>=0 &&h <=24) { //preserve 12/24 bit _reg2_hour =decToBcd(h) | (_reg2_hour &0x40); } }//else}//setHoursvoid RealTimeClockDS1307::set24h(){ //"Bit 6 of the hours register is defined as the //"12- or 24-hour mode select bit. //"When high, the 12-hour mode is selected" //So, mask the curent value with the complement turn off that bit:_reg2_hour =_reg2_hour &~0x40; }void RealTimeClockDS1307::setAM(){ //"In the 12-hour mode, bit 5 is the AM/PM bit with logic high being PM" //so we need to OR with 0x40 to set 12-hour mode and also //turn off the PM bit by masking with the complement _reg2_hour =_reg2_hour &~0x20 | 0x40;}void RealTimeClockDS1307::setPM(){ //"In the 12-hour mode, bit 5 is the AM/PM bit with logic high being PM" //so we need to OR with 0x40 and 0x20 to set 12-hour mode and also //turn on the PM bit:_reg2_hour =_reg2_hour | 0x60;}void RealTimeClockDS1307::switchTo12h(){ if(is12hour()) { return; } int h =getHours(); if (h <12) { setAM(); } else { h =h-12; setPM(); } if (h==0) { h=12; } setHours(h);}void RealTimeClockDS1307::switchTo24h(){ if(!is12hour()) { return; } int h =getHours(); if(h==12) {//12 PM is just 12; 12 AM is 0 hours. h =0; } if (isPM()) {//if it was 12 PM, then h=0 above and so we're back to 12:h =h+12; } set24h(); setHours(h);}void RealTimeClockDS1307::setDayOfWeek(int d){ if (d> 0 &&d <8) { _reg3_day =decToBcd(d); }}void RealTimeClockDS1307::setDate(int d){ if (d> 0 &&d <32) { _reg4_date =decToBcd(d); }}void RealTimeClockDS1307::setDay(int d){ setDate(d);}void RealTimeClockDS1307::setMonth(int m){ if (m> 0 &&m <13) { _reg5_month =decToBcd(m); }}void RealTimeClockDS1307::setYear(int y){ if (y>=0 &&y <100) { _reg6_year =decToBcd(y); }}/***************************************** * Private methods *****************************************/byte RealTimeClockDS1307::decToBcd(byte b){ return ( ((b/10) <<4) + (b%10) );}// Convert binary coded decimal to normal decimal numbersbyte RealTimeClockDS1307::bcdToDec(byte b){ return ( ((b>> 4)*10) + (b%16) );}char RealTimeClockDS1307::lowNybbleToASCII(byte b) { b =b &0x0f; if(b <10) { //0 is ASCII 48 return 48+b; } //A is ASCII 55 return 55+b;}char RealTimeClockDS1307::highNybbleToASCII(byte b){ return lowNybbleToASCII(b>> 4);}/***** INSTANCE *******/RealTimeClockDS1307 RTC =RealTimeClockDS1307();

RTClibC/C++

/* RealTimeClockDS1307 - library to control a DS1307 RTC module Copyright (c) 2011 David H. Brown. All rights reserved v0.92 Updated for Arduino 1.00; not re-tested on earlier versions Much thanks to John Waters and Maurice Ribble for their earlier and very helpful work (even if I didn't wind up using any of their code):- http://combustory.com/wiki/index.php/RTC1307_-_Real_Time_Clock - http://www.glacialwanderer.com/hobbyrobotics/?p=12 This library is free software; you can redistribute it and/or modify it under the terms of the GNU Lesser General Public License as published by the Free Software Foundation; either version 2.1 of the License, or (at your option) any later version. This library is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; auch ohne die stillschweigende Garantie der MARKTFÄHIGKEIT oder EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. See the GNU Lesser General Public License for more details. You should have received a copy of the GNU Lesser General Public License along with this library; if not, write to the Free Software Foundation, Inc., 51 Franklin St, Fifth Floor, Boston, MA 02110-1301 USA*/#ifndef RealTimeClockDS1307_h#define RealTimeClockDS1307_h #if defined(ARDUINO) &&ARDUINO>=100 #include "Arduino.h" #else #include "WProgram.h" #endif//#include //#include  //need/want 'boolean' and 'byte' types used by Arduino//#undef round is required to avoid a compile-time//"expected unqualified-id before 'double'" error in math.h//see:http://www.arduino.cc/cgi-bin/yabb2/YaBB.pl?num=1247924528/3#undef round #include #define ARDUINO_PIN_T uint8_tclass RealTimeClockDS1307{ private:byte _reg0_sec; byte _reg1_min; byte _reg2_hour; byte _reg3_day; byte _reg4_date; byte _reg5_month; byte _reg6_year; byte _reg7_sqw; byte decToBcd(byte); byte bcdToDec(byte); char lowNybbleToASCII(byte); char highNybbleToASCII(byte); public:RealTimeClockDS1307(); void readClock();//read registers (incl sqw) to local store void setClock();//update clock registers from local store void stop();//immediate; does not require setClock(); void start();//immediate; does not require setClock(); void sqwEnable(byte);//enable the square wave with the specified frequency void sqwDisable(boolean);//disable the square wave, setting output either high or low void writeData(byte, byte);//write a single value to a register void writeData(byte, void *, int);//write several values consecutively byte readData(byte);//read a single value from a register void readData(byte, void *, int);//read several values into a buffer int getHours(); int getMinutes(); int getSeconds(); int getYear(); int getMonth(); int getDate(); int getDay(); int getDayOfWeek(); boolean is12hour(); boolean isPM(); boolean isStopped(); //getFormatted writes into a char array provided by you. Format is:// YY-MM-DD HH:II:SS ... plus "A" or "P" if in 12-hour mode //and of course a NULL terminator. So, [18] for 24h or [19] for 12h void getFormatted(char *);//see comment above void getFormatted2k(char *);//as getFormatted, but with "20" prepended //must also call setClock() after any of these //before next readClock(). Note that invalid dates are not //corrected by the clock. All the clock knows is when it should //roll over to the next month rather than the next date in the same month. void setSeconds(int); void setMinutes(int); //setHours rejects values out of range for the current 12/24 mode void setHours(int); void setAM();//does not consider hours; see switchTo24() void setPM();//does not consider hours; see switchTo24() void set24h();//does not consider hours; see switchTo24() void switchTo24h();//returns immediately if already 24h void switchTo12h();//returns immediately if already 12h void setDayOfWeek(int);//incremented at midnight; not set by date (no fixed meaning) void setDate(int);//allows 1-31 for *all* months. void setDay(int); void setMonth(int); void setYear(int); //squarewave frequencies:static const byte SQW_1Hz=0x00; static const byte SQW_4kHz=0x01;//actually 4.096kHz static const byte SQW_8kHz=0x02;//actually 8.192kHz static const byte SQW_32kHz=0x03;//actually 32.768kHz};extern RealTimeClockDS1307 RTC;#endif

README.mdC/C++

This is a fork of JeeLab's fantastic real time clock library for Arduino.For details on using this library with an RTC module like the DS1307, see the guide at:https://learn.adafruit.com/ds1307-real-time-clock-breakout-board-kit/overviewTo download. click the DOWNLOADS button to the right, and rename the uncompressed folder RTClib.Place the RTClib folder in your *arduinosketchfolder*/libraries/ folder. You may need to create the libraries subfolder if its your first library. Restart the IDE.## CompatibilityMCU | Tested Works | Doesn't Work | Not Tested | Notes------------------ | :----------:| :----------:| :---------:| -----Atmega328 @ 16MHz | X | | | Atmega328 @ 12MHz | X | | | Atmega32u4 @ 16MHz | X | | | Use SDA/SCL on pins D3 & D2Atmega32u4 @ 8MHz | X | | | Use SDA/SCL on pins D3 & D2ESP8266 | X | | | SDA/SCL default to pins 4 & 5 but any two pins can be assigned as SDA/SCL using Wire.begin(SDA,SCL)Atmega2560 @ 16MHz | X | | | Use SDA/SCL on Pins 20 & 21ATSAM3X8E | X | | | Use SDA1 and SCL1ATSAM21D | X | | | ATtiny85 @ 16MHz | X | | | ATtiny85 @ 8MHz | X | | | Intel Curie @ 32MHz | | | X | STM32F2 | | | X | * ATmega328 @ 16MHz :Arduino UNO, Adafruit Pro Trinket 5V, Adafruit Metro 328, Adafruit Metro Mini * ATmega328 @ 12MHz :Adafruit Pro Trinket 3V * ATmega32u4 @ 16MHz :Arduino Leonardo, Arduino Micro, Arduino Yun, Teensy 2.0 * ATmega32u4 @ 8MHz :Adafruit Flora, Bluefruit Micro * ESP8266 :Adafruit Huzzah * ATmega2560 @ 16MHz :Arduino Mega * ATSAM3X8E :Arduino Due * ATSAM21D :Arduino Zero, M0 Pro * ATtiny85 @ 16MHz :Adafruit Trinket 5V * ATtiny85 @ 8MHz :Adafruit Gemma, Arduino Gemma, Adafruit Trinket 3V

RTClib.cppC/C++

// Code by JeeLabs http://news.jeelabs.org/code/// Released to the public domain! Enjoy!#include #include "RTClib.h"#ifdef __AVR__ #include #elif defined(ESP8266) #include #elif defined(ARDUINO_ARCH_SAMD)// nothing special needed#elif defined(ARDUINO_SAM_DUE) #define PROGMEM #define pgm_read_byte(addr) (*(const unsigned char *)(addr)) #define Wire Wire1#endif#if (ARDUINO>=100) #include  // capital A so it is error prone on case-sensitive filesystems // Macro to deal with the difference in I2C write functions from old and new Arduino versions. #define _I2C_WRITE write #define _I2C_READ read#else #include  #define _I2C_WRITE send #define _I2C_READ receive#endifstatic uint8_t read_i2c_register(uint8_t addr, uint8_t reg) { Wire.beginTransmission(addr); Wire._I2C_WRITE((byte)reg); Wire.endTransmission(); Wire.requestFrom(addr, (byte)1); return Wire._I2C_READ();}static void write_i2c_register(uint8_t addr, uint8_t reg, uint8_t val) { Wire.beginTransmission(addr); Wire._I2C_WRITE((byte)reg); Wire._I2C_WRITE((byte)val); Wire.endTransmission();}////////////////////////////////////////////////////////////////////////////////// utility code, some of this could be exposed in the DateTime API if neededconst uint8_t daysInMonth [] PROGMEM ={ 31,28,31,30,31,30,31,31,30,31,30,31 };// number of days since 2000/01/01, valid for 2001..2099static uint16_t date2days(uint16_t y, uint8_t m, uint8_t d) { if (y>=2000) y -=2000; uint16_t days =d; for (uint8_t i =1; i  2 &&y % 4 ==0) ++days; return days + 365 * y + (y + 3) / 4 - 1;}static long time2long(uint16_t days, uint8_t h, uint8_t m, uint8_t s) { return ((days * 24L + h) * 60 + m) * 60 + s;}////////////////////////////////////////////////////////////////////////////////// DateTime implementation - ignores time zones and DST changes// NOTE:also ignores leap seconds, see http://en.wikipedia.org/wiki/Leap_secondDateTime::DateTime (uint32_t t) { t -=SECONDS_FROM_1970_TO_2000; // bring to 2000 timestamp from 1970 ss =t % 60; t /=60; mm =t % 60; t /=60; hh =t % 24; uint16_t days =t / 24; uint8_t leap; for (yOff =0;; ++yOff) { leap =yOff % 4 ==0; if (days <365 + leap) break; days -=365 + leap; } for (m =1;; ++m) { uint8_t daysPerMonth =pgm_read_byte(daysInMonth + m - 1); if (leap &&m ==2) ++daysPerMonth; if (days =2000) year -=2000; yOff =year; m =month; d =day; hh =hour; mm =min; ss =sec;}DateTime::DateTime (const DateTime©):yOff(copy.yOff), m(copy.m), d(copy.d), hh(copy.hh), mm(copy.mm), ss(copy.ss){}static uint8_t conv2d(const char* p) { uint8_t v =0; if ('0' <=*p &&*p <='9') v =*p - '0'; return 10 * v + *++p - '0';}// A convenient constructor for using "the compiler's time":// DateTime now (__DATE__, __TIME__);// NOTE:using F() would further reduce the RAM footprint, see below.DateTime::DateTime (const char* date, const char* time) { // sample input:date ="Dec 26 2009", time ="12:34:56" yOff =conv2d(date + 9); // Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec switch (date[0]) { case 'J':m =date[1] =='a' ? 1 :m =date[2] =='n' ? 6 :7; brechen; case 'F':m =2; brechen; case 'A':m =date[2] =='r' ? 4 :8; brechen; case 'M':m =date[2] =='r' ? 3 :5; brechen; case 'S':m =9; brechen; case 'O':m =10; brechen; case 'N':m =11; brechen; case 'D':m =12; brechen; } d =conv2d(date + 4); hh =conv2d(time); mm =conv2d(time + 3); ss =conv2d(time + 6);}// A convenient constructor for using "the compiler's time":// This version will save RAM by using PROGMEM to store it by using the F macro.// DateTime now (F(__DATE__), F(__TIME__));DateTime::DateTime (const __FlashStringHelper* date, const __FlashStringHelper* time) { // sample input:date ="Dec 26 2009", time ="12:34:56" char buff[11]; memcpy_P(buff, date, 11); yOff =conv2d(buff + 9); // Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec switch (buff[0]) { case 'J':m =buff[1] =='a' ? 1 :m =buff[2] =='n' ? 6 :7; brechen; case 'F':m =2; brechen; case 'A':m =buff[2] =='r' ? 4 :8; brechen; case 'M':m =buff[2] =='r' ? 3 :5; brechen; case 'S':m =9; brechen; case 'O':m =10; brechen; case 'N':m =11; brechen; case 'D':m =12; brechen; } d =conv2d(buff + 4); memcpy_P(buff, time, 8); hh =conv2d(buff); mm =conv2d(buff + 3); ss =conv2d(buff + 6);}uint8_t DateTime::dayOfTheWeek() const { uint16_t day =date2days(yOff, m, d); return (day + 6) % 7; // Jan 1, 2000 is a Saturday, i.e. returns 6}uint32_t DateTime::unixtime(void) const { uint32_t t; uint16_t days =date2days(yOff, m, d); t =time2long(days, hh, mm, ss); t +=SECONDS_FROM_1970_TO_2000; // seconds from 1970 to 2000 return t;}long DateTime::secondstime(void) const { long t; uint16_t days =date2days(yOff, m, d); t =time2long(days, hh, mm, ss); return t;}DateTime DateTime::operator+(const TimeSpan&span) { return DateTime(unixtime()+span.totalseconds());}DateTime DateTime::operator-(const TimeSpan&span) { return DateTime(unixtime()-span.totalseconds());}TimeSpan DateTime::operator-(const DateTime&right) { return TimeSpan(unixtime()-right.unixtime());}////////////////////////////////////////////////////////////////////////////////// TimeSpan implementationTimeSpan::TimeSpan (int32_t seconds):_seconds(seconds){}TimeSpan::TimeSpan (int16_t days, int8_t hours, int8_t minutes, int8_t seconds):_seconds((int32_t)days*86400L + (int32_t)hours*3600 + (int32_t)minutes*60 + seconds){}TimeSpan::TimeSpan (const TimeSpan©):_seconds(copy._seconds){}TimeSpan TimeSpan::operator+(const TimeSpan&right) { return TimeSpan(_seconds+right._seconds);}TimeSpan TimeSpan::operator-(const TimeSpan&right) { return TimeSpan(_seconds-right._seconds);}////////////////////////////////////////////////////////////////////////////////// RTC_DS1307 im plementationstatic uint8_t bcd2bin (uint8_t val) { return val - 6 * (val>> 4); }static uint8_t bin2bcd (uint8_t val) { return val + 6 * (val / 10); }boolean RTC_DS1307::begin(void) { Wire.begin(); return true;}uint8_t RTC_DS1307::isrunning(void) { Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE((byte)0); Wire.endTransmission(); Wire.requestFrom(DS1307_ADDRESS, 1); uint8_t ss =Wire._I2C_READ(); return !(ss>>7);}void RTC_DS1307::adjust(const DateTime&dt) { Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE((byte)0); // start at location 0 Wire._I2C_WRITE(bin2bcd(dt.second())); Wire._I2C_WRITE(bin2bcd(dt.minute())); Wire._I2C_WRITE(bin2bcd(dt.hour())); Wire._I2C_WRITE(bin2bcd(0)); Wire._I2C_WRITE(bin2bcd(dt.day())); Wire._I2C_WRITE(bin2bcd(dt.month())); Wire._I2C_WRITE(bin2bcd(dt.year() - 2000)); Wire.endTransmission();}DateTime RTC_DS1307::now() { Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE((byte)0); Wire.endTransmission(); Wire.requestFrom(DS1307_ADDRESS, 7); uint8_t ss =bcd2bin(Wire._I2C_READ() &0x7F); uint8_t mm =bcd2bin(Wire._I2C_READ()); uint8_t hh =bcd2bin(Wire._I2C_READ()); Wire._I2C_READ(); uint8_t d =bcd2bin(Wire._I2C_READ()); uint8_t m =bcd2bin(Wire._I2C_READ()); uint16_t y =bcd2bin(Wire._I2C_READ()) + 2000; return DateTime (y, m, d, hh, mm, ss);}Ds1307SqwPinMode RTC_DS1307::readSqwPinMode() { int mode; Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE(DS1307_CONTROL); Wire.endTransmission(); Wire.requestFrom((uint8_t)DS1307_ADDRESS, (uint8_t)1); mode =Wire._I2C_READ(); mode &=0x93; return static_cast(mode);}void RTC_DS1307::writeSqwPinMode(Ds1307SqwPinMode mode) { Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE(DS1307_CONTROL); Wire._I2C_WRITE(mode); Wire.endTransmission();}void RTC_DS1307::readnvram(uint8_t* buf, uint8_t size, uint8_t address) { int addrByte =DS1307_NVRAM + address; Wire.beginTransmission(DS1307_ADDRESS); Wire._I2C_WRITE(addrByte); Wire.endTransmission(); Wire.requestFrom((uint8_t) DS1307_ADDRESS, size); for (uint8_t pos =0; pos >=3; mode &=0x7; return static_cast(mode);}void RTC_PCF8523::writeSqwPinMode(Pcf8523SqwPinMode mode) { Wire.beginTransmission(PCF8523_ADDRESS); Wire._I2C_WRITE(PCF8523_CLKOUTCONTROL); Wire._I2C_WRITE(mode <<3); Wire.endTransmission();}////////////////////////////////////////////////////////////////////////////////// RTC_DS3231 implementationboolean RTC_DS3231::begin(void) { Wire.begin(); return true;}bool RTC_DS3231::lostPower(void) { return (read_i2c_register(DS3231_ADDRESS, DS3231_STATUSREG)>> 7);}void RTC_DS3231::adjust(const DateTime&dt) { Wire.beginTransmission(DS3231_ADDRESS); Wire._I2C_WRITE((byte)0); // start at location 0 Wire._I2C_WRITE(bin2bcd(dt.second())); Wire._I2C_WRITE(bin2bcd(dt.minute())); Wire._I2C_WRITE(bin2bcd(dt.hour())); Wire._I2C_WRITE(bin2bcd(0)); Wire._I2C_WRITE(bin2bcd(dt.day())); Wire._I2C_WRITE(bin2bcd(dt.month())); Wire._I2C_WRITE(bin2bcd(dt.year() - 2000)); Wire.endTransmission(); uint8_t statreg =read_i2c_register(DS3231_ADDRESS, DS3231_STATUSREG); statreg &=~0x80; // flip OSF bit write_i2c_register(DS3231_ADDRESS, DS3231_STATUSREG, statreg);}DateTime RTC_DS3231::now() { Wire.beginTransmission(DS3231_ADDRESS); Wire._I2C_WRITE((byte)0); Wire.endTransmission(); Wire.requestFrom(DS3231_ADDRESS, 7); uint8_t ss =bcd2bin(Wire._I2C_READ() &0x7F); uint8_t mm =bcd2bin(Wire._I2C_READ()); uint8_t hh =bcd2bin(Wire._I2C_READ()); Wire._I2C_READ(); uint8_t d =bcd2bin(Wire._I2C_READ()); uint8_t m =bcd2bin(Wire._I2C_READ()); uint16_t y =bcd2bin(Wire._I2C_READ()) + 2000; return DateTime (y, m, d, hh, mm, ss);}Ds3231SqwPinMode RTC_DS3231::readSqwPinMode() { int mode; Wire.beginTransmission(DS3231_ADDRESS); Wire._I2C_WRITE(DS3231_CONTROL); Wire.endTransmission(); Wire.requestFrom((uint8_t)DS3231_ADDRESS, (uint8_t)1); mode =Wire._I2C_READ(); mode &=0x93; return static_cast(mode);}void RTC_DS3231::writeSqwPinMode(Ds3231SqwPinMode mode) { uint8_t ctrl; ctrl =read_i2c_register(DS3231_ADDRESS, DS3231_CONTROL); ctrl &=~0x04; // turn off INTCON ctrl &=~0x18; // set freq bits to 0 if (mode ==DS3231_OFF) { ctrl |=0x04; // turn on INTCN } else { ctrl |=mode; } write_i2c_register(DS3231_ADDRESS, DS3231_CONTROL, ctrl); //Serial.println( read_i2c_register(DS3231_ADDRESS, DS3231_CONTROL), HEX);}

RTClib.hC/C++

// Code by JeeLabs http://news.jeelabs.org/code/// Released to the public domain! Enjoy!#ifndef _RTCLIB_H_#define _RTCLIB_H_#include class TimeSpan;#define PCF8523_ADDRESS 0x68#define PCF8523_CLKOUTCONTROL 0x0F#define PCF8523_CONTROL_3 0x02#define DS1307_ADDRESS 0x68#define DS1307_CONTROL 0x07#define DS1307_NVRAM 0x08#define DS3231_ADDRESS 0x68#define DS3231_CONTROL 0x0E#define DS3231_STATUSREG 0x0F#define SECONDS_PER_DAY 86400L#define SECONDS_FROM_1970_TO_2000 946684800// Simple general-purpose date/time class (no TZ / DST / leap second handling!)class DateTime {public:DateTime (uint32_t t =0); DateTime (uint16_t year, uint8_t month, uint8_t day, uint8_t hour =0, uint8_t min =0, uint8_t sec =0); DateTime (const DateTime©); DateTime (const char* date, const char* time); DateTime (const __FlashStringHelper* date, const __FlashStringHelper* time); uint16_t year() const { return 2000 + yOff; } uint8_t month() const { return m; } uint8_t day() const { return d; } uint8_t hour() const { return hh; } uint8_t minute() const { return mm; } uint8_t second() const { return ss; } uint8_t dayOfTheWeek() const; // 32-bit times as seconds since 1/1/2000 long secondstime() const; // 32-bit times as seconds since 1/1/1970 uint32_t unixtime(void) const; DateTime operator+(const TimeSpan&span); DateTime operator-(const TimeSpan&span); TimeSpan operator-(const DateTime&right);protected:uint8_t yOff, m, d, hh, mm, ss;};// Timespan which can represent changes in time with seconds accuracy.class TimeSpan {public:TimeSpan (int32_t seconds =0); TimeSpan (int16_t days, int8_t hours, int8_t minutes, int8_t seconds); TimeSpan (const TimeSpan©); int16_t days() const { return _seconds / 86400L; } int8_t hours() const { return _seconds / 3600 % 24; } int8_t minutes() const { return _seconds / 60 % 60; } int8_t seconds() const { return _seconds % 60; } int32_t totalseconds() const { return _seconds; } TimeSpan operator+(const TimeSpan&right); TimeSpan operator-(const TimeSpan&right);protected:int32_t _seconds;};// RTC based on the DS1307 chip connected via I2C and the Wire libraryenum Ds1307SqwPinMode { OFF =0x00, ON =0x80, SquareWave1HZ =0x10, SquareWave4kHz =0x11, SquareWave8kHz =0x12, SquareWave32kHz =0x13 };class RTC_DS1307 {public:boolean begin(void); static void adjust(const DateTime&dt); uint8_t isrunning(void); static DateTime now(); static Ds1307SqwPinMode readSqwPinMode(); static void writeSqwPinMode(Ds1307SqwPinMode mode); uint8_t readnvram(uint8_t address); void readnvram(uint8_t* buf, uint8_t size, uint8_t address); void writenvram(uint8_t address, uint8_t data); void writenvram(uint8_t address, uint8_t* buf, uint8_t size);};// RTC based on the DS3231 chip connected via I2C and the Wire libraryenum Ds3231SqwPinMode { DS3231_OFF =0x01, DS3231_SquareWave1Hz =0x00, DS3231_SquareWave1kHz =0x08, DS3231_SquareWave4kHz =0x10, DS3231_SquareWave8kHz =0x18 };class RTC_DS3231 {public:boolean begin(void); static void adjust(const DateTime&dt); bool lostPower(void); static DateTime now(); static Ds3231SqwPinMode readSqwPinMode(); static void writeSqwPinMode(Ds3231SqwPinMode mode);};// RTC based on the PCF8523 chip connected via I2C and the Wire libraryenum Pcf8523SqwPinMode { PCF8523_OFF =7, PCF8523_SquareWave1HZ =6, PCF8523_SquareWave32HZ =5, PCF8523_SquareWave1kHz =4, PCF8523_SquareWave4kHz =3, PCF8523_SquareWave8kHz =2, PCF8523_SquareWave16kHz =1, PCF8523_SquareWave32kHz =0 };class RTC_PCF8523 {public:boolean begin(void); void adjust(const DateTime&dt); boolean initialized(void); static DateTime now(); Pcf8523SqwPinMode readSqwPinMode(); void writeSqwPinMode(Pcf8523SqwPinMode mode);};// RTC using the internal millis() clock, has to be initialized before use// NOTE:this clock won't be correct once the millis() timer rolls over (>49d?)class RTC_Millis {public:static void begin(const DateTime&dt) { adjust(dt); } static void adjust(const DateTime&dt); static DateTime now();protected:static long offset;};#endif // _RTCLIB_H_

Schaltpläne
