Berührungsloser Wasserhahn mit Türsteuerungssystem für COVID-19

Notwendige Werkzeuge und Maschinen

Multitool, Schraubendreher

Apps und Onlinedienste

Arduino-IDE

Über dieses Projekt

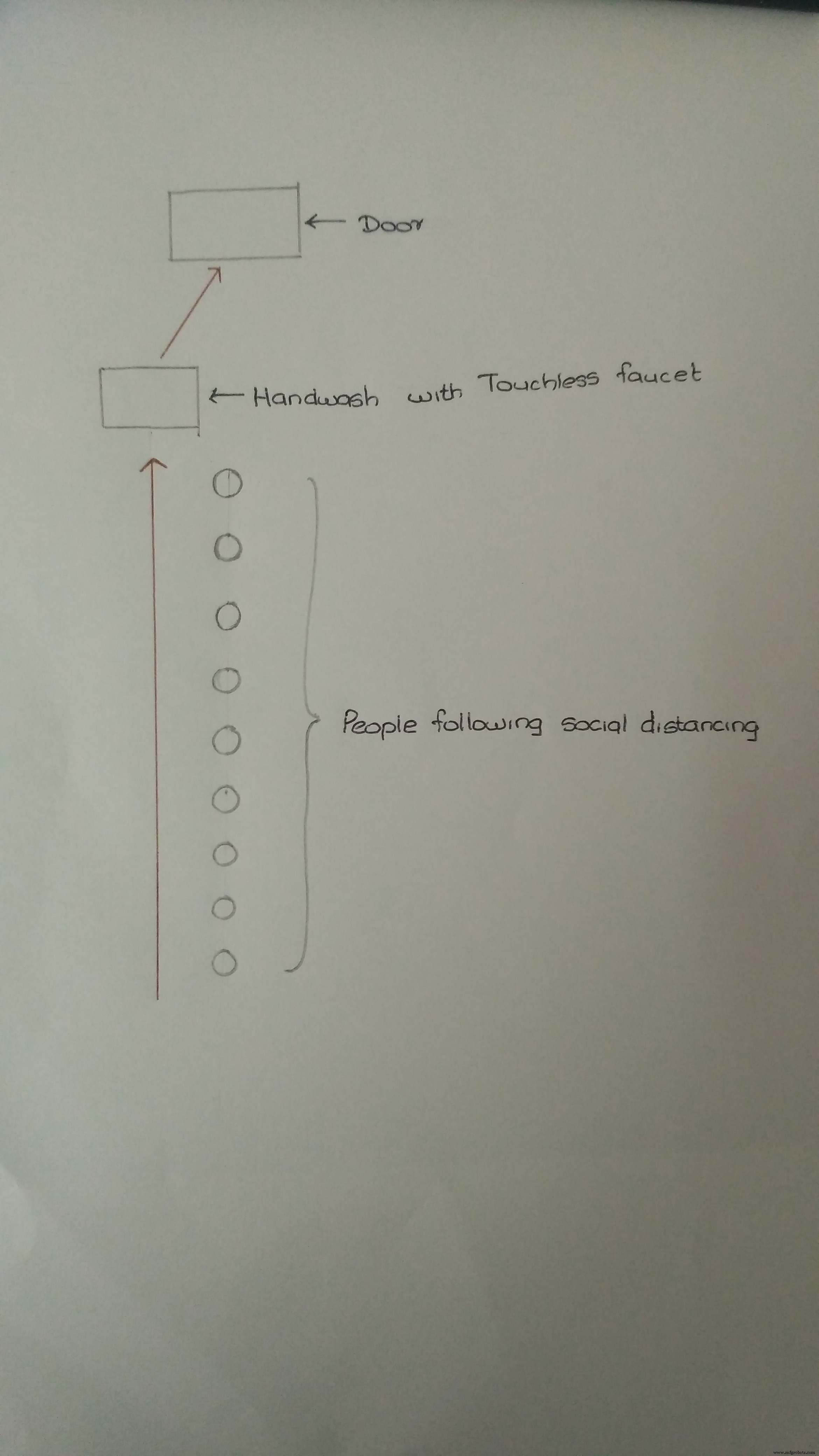

COVID-19 ist derzeit eine ernsthafte Pandemie. Das Coronavirus breitet sich schnell und einfach zwischen den Menschen aus. Es gibt Möglichkeiten, die Ausbreitung dieses Virus einzudämmen, und eine Möglichkeit besteht darin, sich die Hände mindestens 20 Sekunden lang mit Seife zu waschen. Wenn die Person nach dem Händewaschen unvorsichtig den Wasserhahn berührt, der kontaminiert sein könnte, besteht eine höhere Wahrscheinlichkeit, an dieser Coronavirus-Krankheit zu erkranken. Wenn Sie ausgehen, ist es sicher, sich vor dem Betreten Ihres Geländes die Hände zu waschen. Sie müssen den Türgriff nicht berühren, da das Türschlosssystem automatisiert ist. In meinem Projekt wird einer Person erst dann Zutritt gewährt, wenn sie sich die Hände wäscht.

Die Person könnte Gesichtsmasken tragen, wenn sie öffentliche Orte besucht, aber ihre Hände sind möglicherweise nicht sauber. Selbst wenn er/sie sich die Hände reinigt, könnten sie die Oberfläche berühren, die von einem Virusträger berührt wurde. Die Hände des Virusträgers wären kontaminiert. Das Coronavirus kann auf einer kontaminierten Oberfläche je nach Umgebungsbedingungen wie Luftfeuchtigkeit und Temperatur mehrere Stunden bis Tage andauern. Durch Händewaschen vor dem Betreten des Geländes könnte diese Art der Verbreitung des Coronavirus verhindert werden.

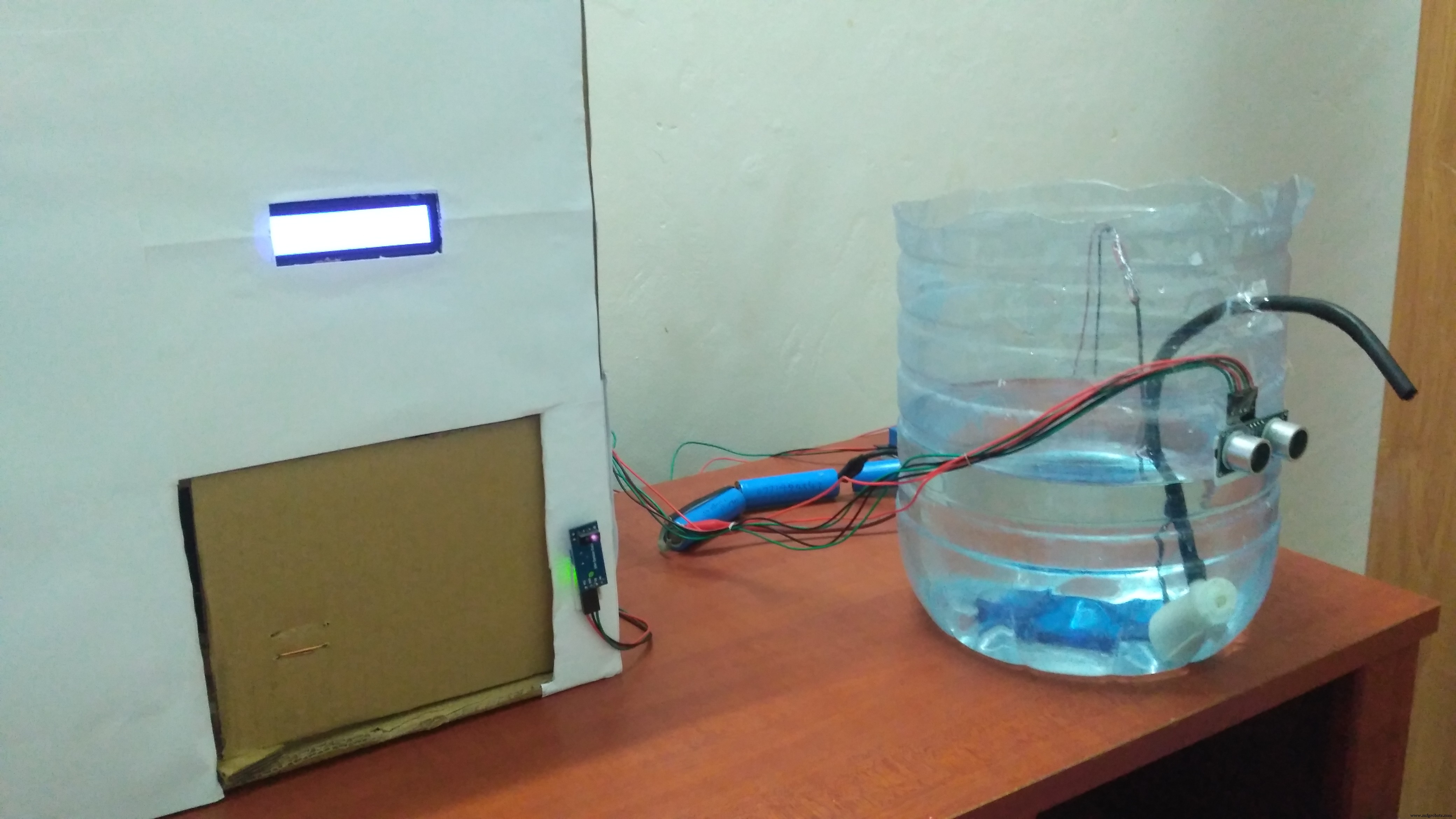

In diesem Projekt habe ich einen Prototyp zum sicheren Händewaschen mit automatischem Türsteuerungssystem erstellt. Ich habe einen berührungslosen Wasserhahn hergestellt, damit Sie die Oberfläche des Wasserhahns nicht berühren müssen und automatisch funktioniert. Der Prototyp ist billig – der Bau kostet nur etwa 11 US-Dollar – und einfach herzustellen. Dieser Wasserhahn ist automatisch und könnte auch verhindern, dass Wasser verschwendet wird, wenn er nicht verwendet wird.

Ich habe diesen Prototyp mit den Ressourcen bei mir zu Hause hergestellt, da ich aufgrund der Sperrung in meinem Land nicht ausgehen konnte. Sie dürfen dieses Projekt neu machen oder sogar verbessern, aber Sie könnten auch versuchen, jeden Wasserbehälter in einen Wasserhahn umzuwandeln. Ich würde vorschlagen, anstelle der Tauchwasserpumpe ein Magnetwasserventil zu verwenden. Die Röhre ist in diesem Prototyp dem Wasserhahn nachempfunden. Dieses Modell kann in Einkaufszentren, Büros und zu Hause verwendet werden. Dieses Modell kann an Orten mit automatischen Schiebetüren oder automatischen Türsystemen verwendet werden, indem das einkanalige Relaismodul durch ein Halbleiterrelaismodul ersetzt wird.

Dieser Prototyp könnte auch als automatischer Spender für Händedesinfektionsmittel auf Alkoholbasis verwendet werden, aber bei Verwendung des Händedesinfektionsmittels sollte der Behälter geschlossen werden, da der Alkohol verdampfen könnte.

Hier ist ein Video, das zeigt, wie dieser Prototyp funktioniert:

So funktioniert's

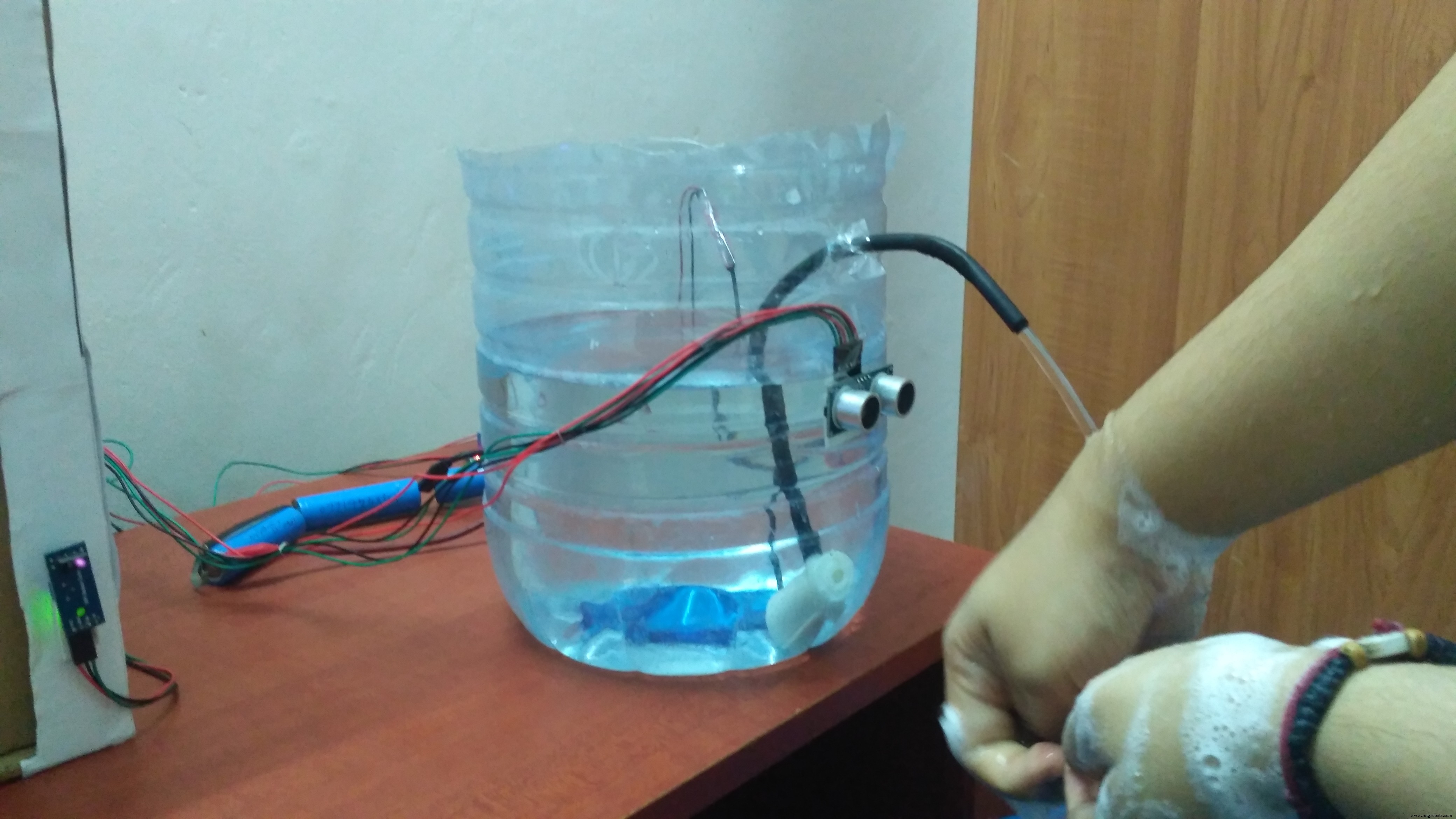

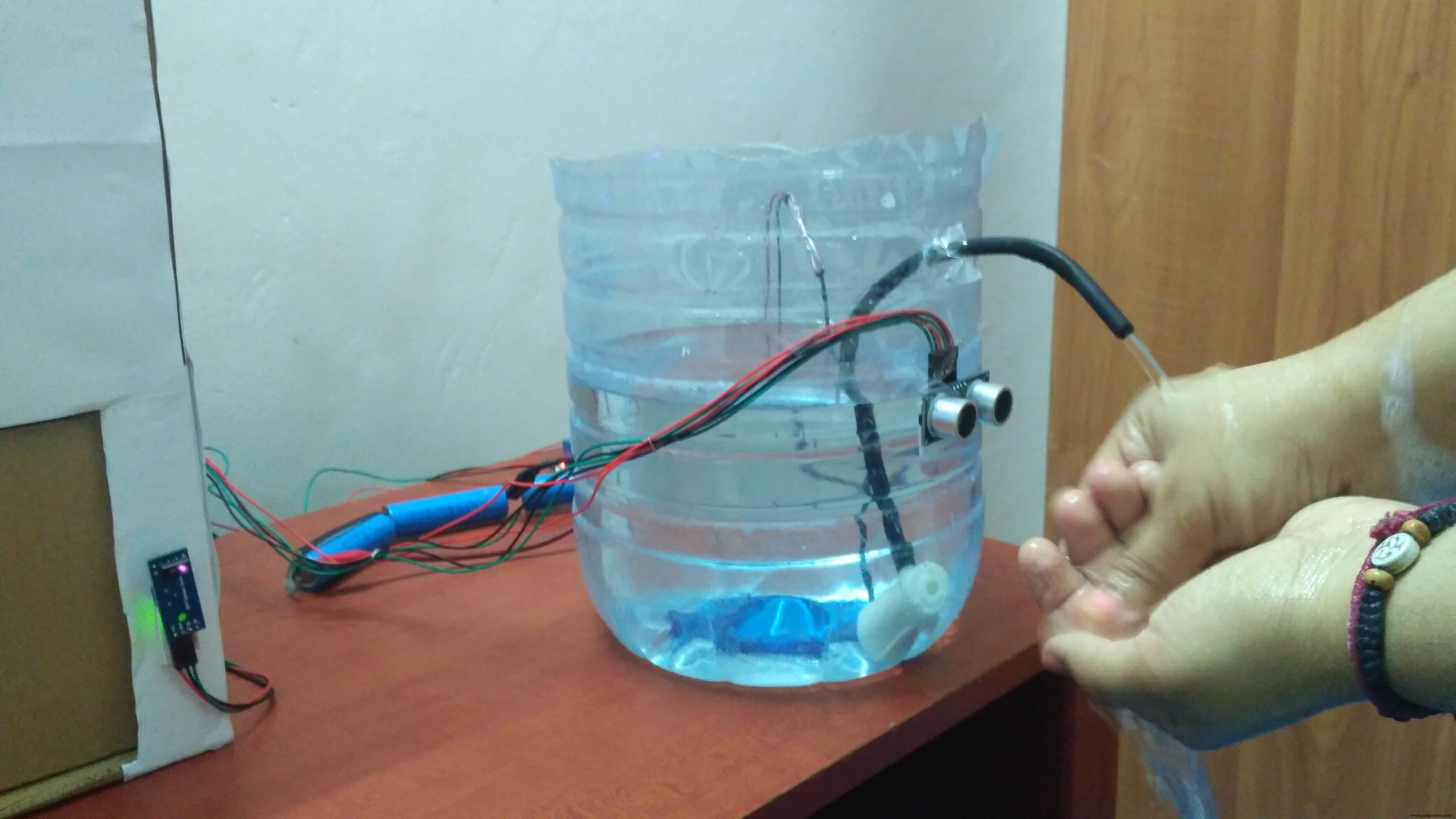

Wenn Sie Ihre Hände waschen möchten, halten Sie Ihre Hände innerhalb von 15 cm vom Ultraschallsensor entfernt. Laut meinem Arduino-Programm schaltet dies das Relaismodul ein. Die Tauchwasserpumpe wird an das Relaismodul und eine externe Stromversorgung angeschlossen. Das externe Netzteil kann auf die entsprechende Spannung eingestellt werden. Die Wasserpumpe wird eingeschaltet und das Wasser wird durch einen Schlauch, der in diesem Prototyp dem Wasserhahn nachempfunden ist, aus dem Behälter zu Ihren Händen gepumpt.

Legen Sie nach dem Händewaschen Ihre Hand vor den IR-Tracking-Sensor. Der IR-Sensor sendet ein LOW-Signal, wenn ein Objekt innerhalb von 2 cm erkannt wird. Das LOW-Signal bewirkt, dass sich der Servomotor um 90° dreht und die Tür öffnet (bei diesem Modell). Die Tür schließt sich automatisch nach 10 Sekunden.

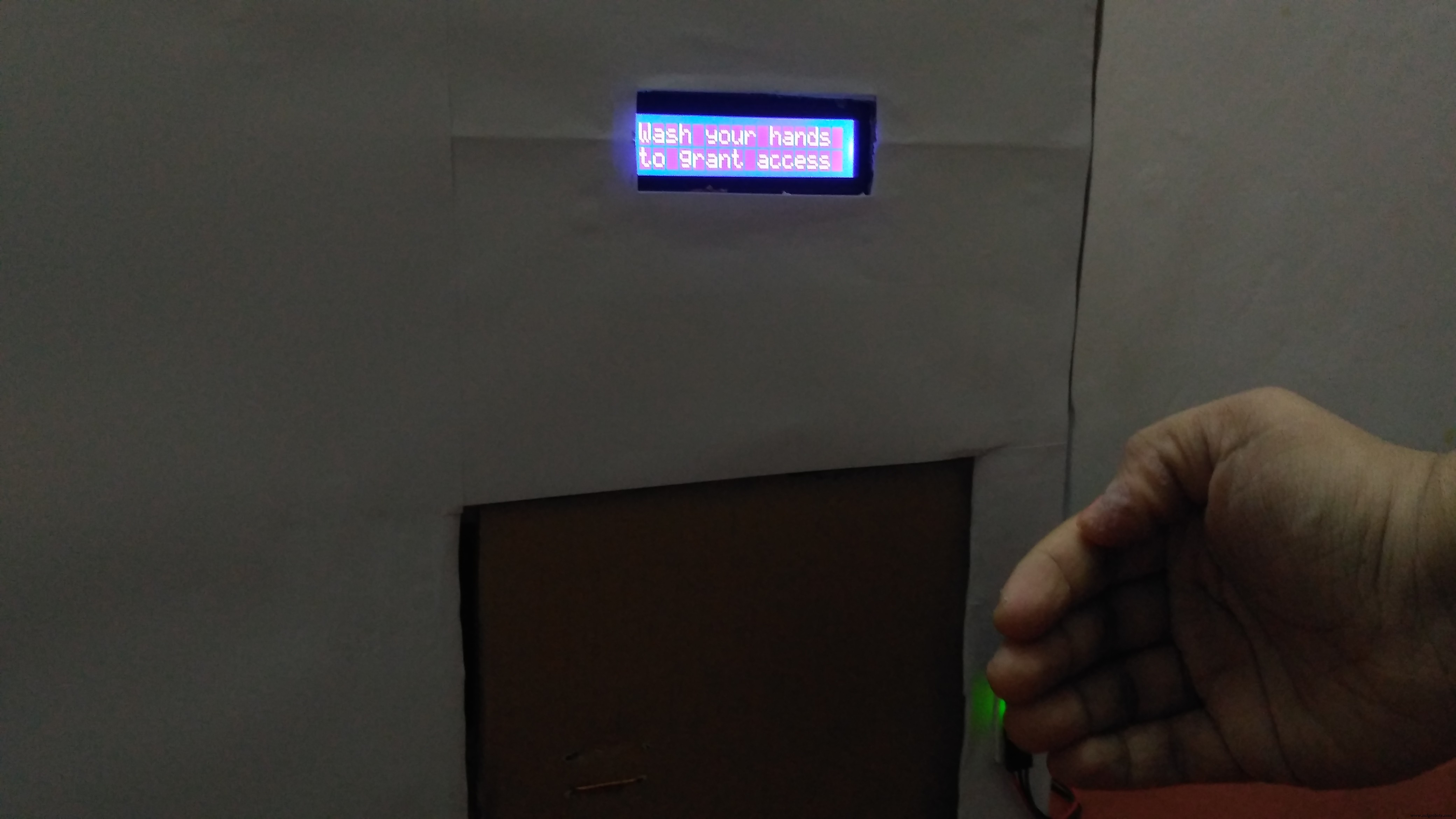

Wenn Sie Ihre Hand vor den IR-Tracking-Sensor legen, ohne sich die Hände zu waschen, öffnet sich die Tür nicht und das LCD-Anzeigemodul zeigt eine Meldung an, in der Sie zum Händewaschen aufgefordert werden.

Code

• Berührungsloser Wasserhahn mit Türsteuerungssystem

Berührungsloser Wasserhahn mit TürsteuerungssystemArduino

// TOUCHLESS FAUCET WITH DOOR CONTROL SYSTEM// ARDUINO PROJECTS BY R// AUTOR:RUCKSIKAA RAAJKUMAR#include #include # include LiquidCrystal_I2C lcd(0x27, 16, 2);#define trig 5#define echo 4Servo servo;const int sensor =3; const int Relais =6;int state;int Wert; lange Dauer;int-Distanz;void setup() {lcd.begin(); lcd.print ("Hände waschen"); lcd.setCursor(0,1); lcd.print("bevor Sie eintreten"); servo.attach(9); // Der Servomotor ist an D9 pinMode (trig, OUTPUT) angeschlossen; // Setze den Trigger-Pin als OUTPUT PinMode (Echo, INPUT); // Setzen Sie den Echo-Pin als INPUT pinMode (Sensor, INPUT); // Konfigurieren Sie den Pin des IR-Sensors als INPUT pinMode (Relais, OUTPUT); // Konfigurieren Sie den Pin des Relaismoduls als OUTPUT Serial.begin (9600); // Baudrate als 9600 einstellen}void loop () { DigitalWrite (trig, LOW); VerzögerungMikrosekunden(5); digitalWrite (Trigger, HOCH); // Setzen Sie den Trigger-Pin HIGH, um die Ultraschallwelle (Impuls) zu senden delayMicroseconds (10); digitalWrite (Trigger, NIEDRIG); Wert =digitalRead (Sensor); // Lesen Sie das vom IR-Sensor gesendete digitale Signal und speichern Sie es in der variablen Dauer "Wert" =pulseIn (Echo, HIGH); // Berechnen Sie die Zeit (in Mikrosekunden), bis der vom Trigger-Pin ausgegebene Impuls den Echo-Pin erreicht. Distanz =(Dauer/2) * (331,3/10000); // Berechnen Sie die Entfernung vom Sensor zum Hindernis in cm, indem Sie die Schallgeschwindigkeit in Luft (m/s) und die benötigte Zeit (in Dauervariable gespeichert) verwenden Serial.println (Entfernung); if(abstand>1 &&Abstand<15){// Wenn Sie Ihre Hände innerhalb von 15 cm platzieren lcd.clear(); lcd.setCursor(1,0); lcd.print("Hände erkannt"); lcd.setCursor(0,1); lcd.print("Hände waschen - 20s"); digitalWrite (Relais, HOCH); // Schaltet die Tauchwasserpumpe oder das Magnetwasserventil ein =1; // Zustandsvariable 1 zuordnen Verzögerung (1000); // Es muss eine Verzögerungszeit von 1 Sekunde verwendet werden, um das Klicken des Relaismoduls zu verhindern lcd.clear(); lcd.print("Sie sind jetzt sicher"); } sonst { digitalWrite (Relais, LOW); // Schaltet die Tauchwasserpumpe oder das Magnetwasserventil aus} if((state==1)&&(value==LOW)){// Wenn Sie Ihre Hände nach dem Händewaschen vor den IR-Sensor legen lcd.clear (); lcd.setCursor(1,0); lcd.print("Du darfst reingehen"); lcd.setCursor(1,1); lcd.print("10 Sekunden übrig"); servo.write(90); Verzögerung (10000); // Die Tür wird für 10 Sekunden geöffnet servo.write (0); lcd.clear(); lcd.print("Hände waschen"); lcd.setCursor(0,1); lcd.print("bevor Sie eintreten"); Zustand=0; } else if((state==0)&&(value==LOW)){// Wenn Sie sich nicht die Hände waschen, bevor Sie lcd.clear() eingeben; lcd.print("Hände waschen"); lcd.setCursor(0,1); lcd.print("Zugriff gewähren"); } }

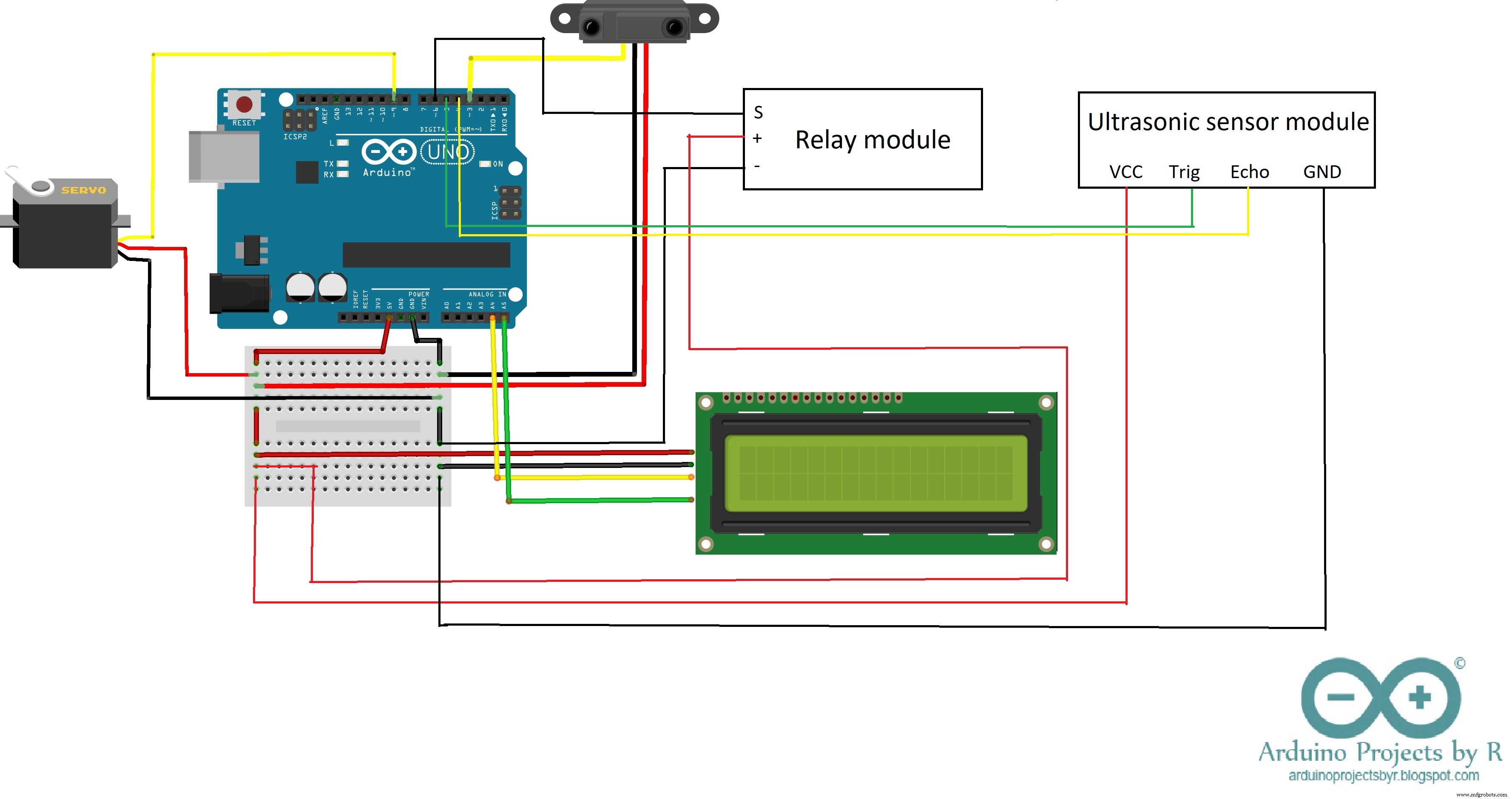

Schaltpläne
