Android-Bewegungsmelder-Kamera mit Arduino/MCU

Über dieses Projekt

Hallo an alle. In unserem Smartphone gibt es verschiedene Arten von Sensoren. Diese werden in verschiedenen Arten von Anwendungen verwendet. Aber manchmal müssen wir unserem Smartphone zusätzliche Sensoren hinzufügen; dafür müssen wir Arduino / Micro-Controller verwenden. Aus dem Titel hoffe ich, dass Sie sicher sind, dass ich den Bewegungssensor beschreiben werde. Ja, es ist möglich, eine Bewegungsmelder-Kamera mit einem Smartphone und Arduino zu bauen.

Fangen wir an

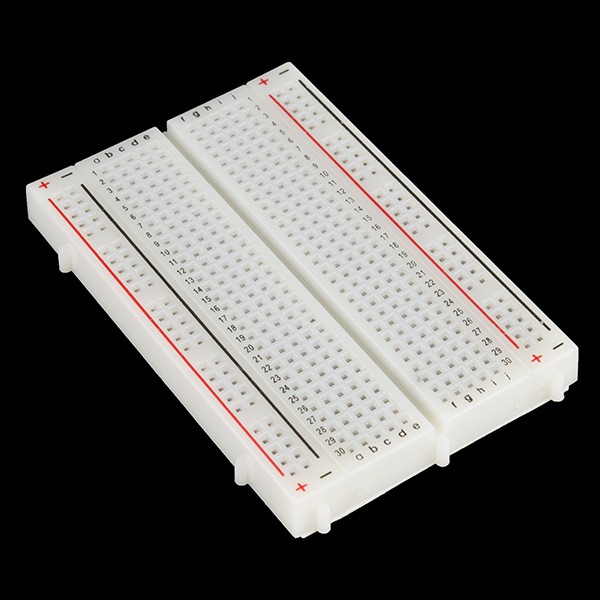

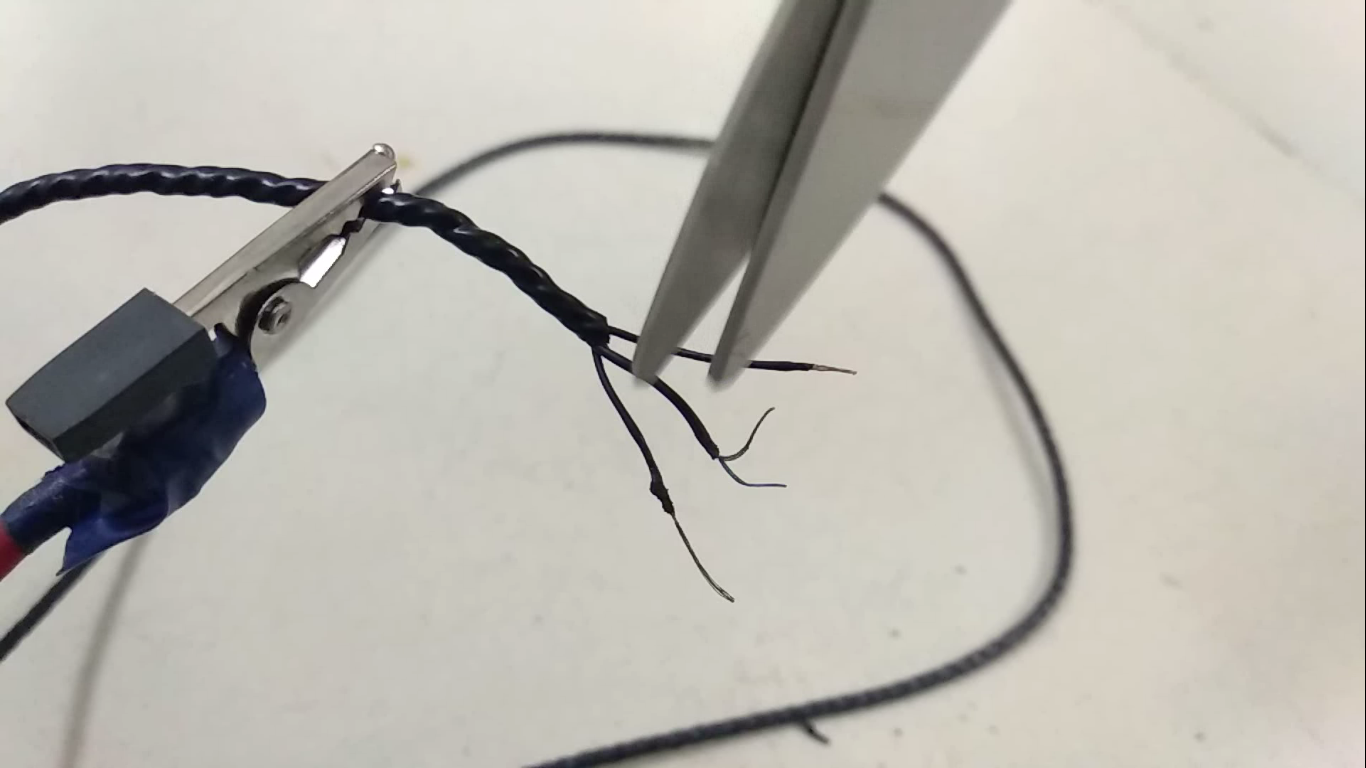

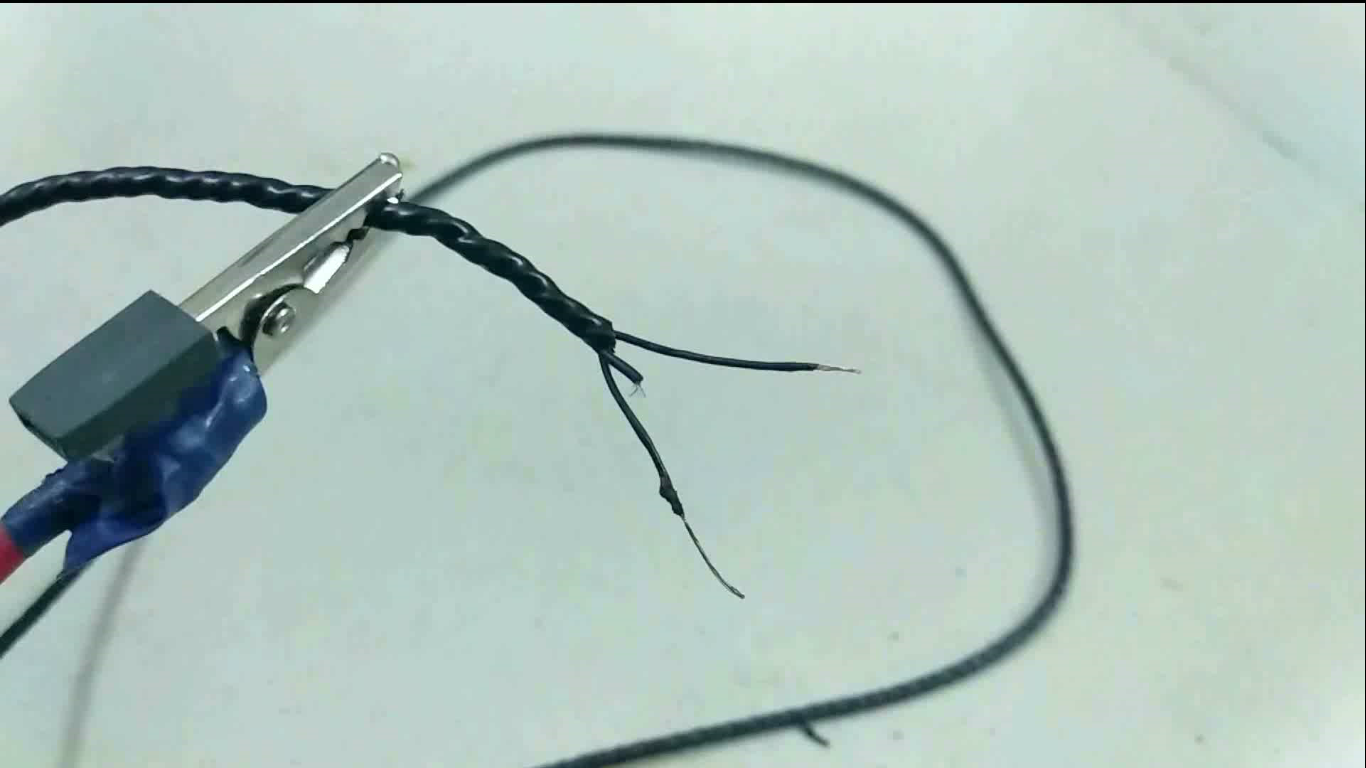

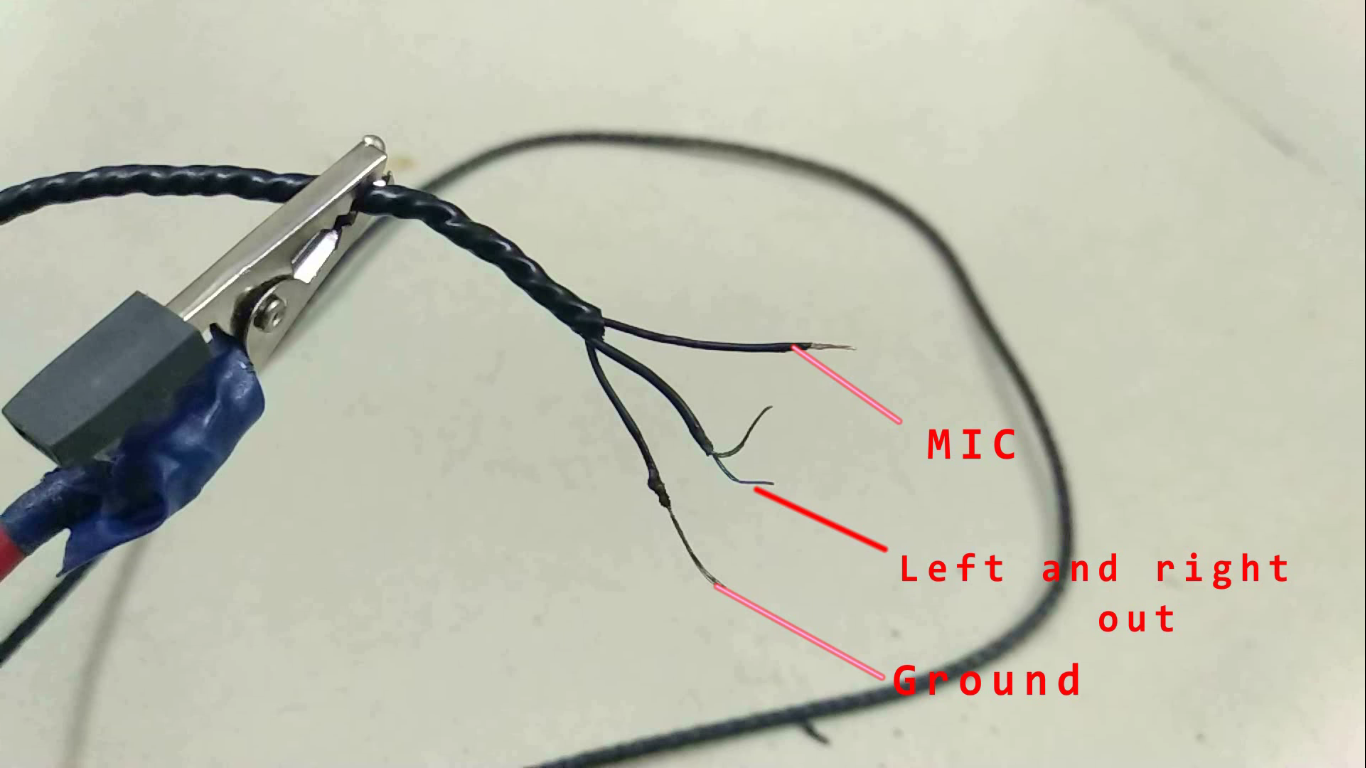

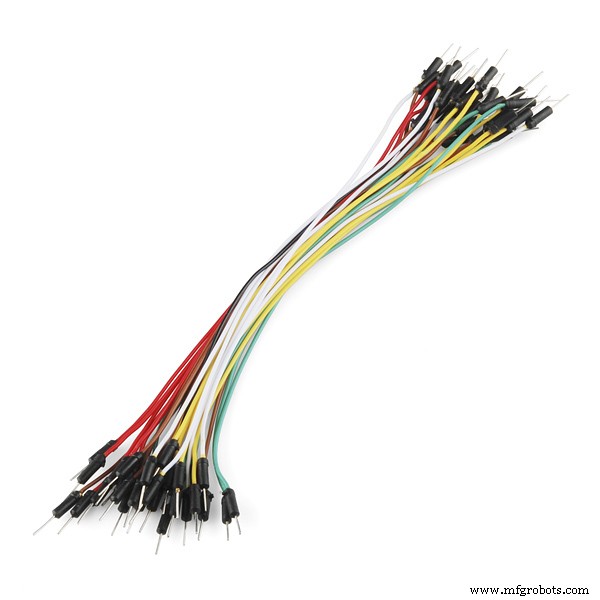

Schneiden Sie zuerst die linken und rechten Audiokabel Ihres Kopfhörers ab. Sie sehen ein rotes (Mikrofon) und schwarzes (Masse) Kabel. Befestigen Sie das Überbrückungskabel an diesen Kabeln .

Verkabelung

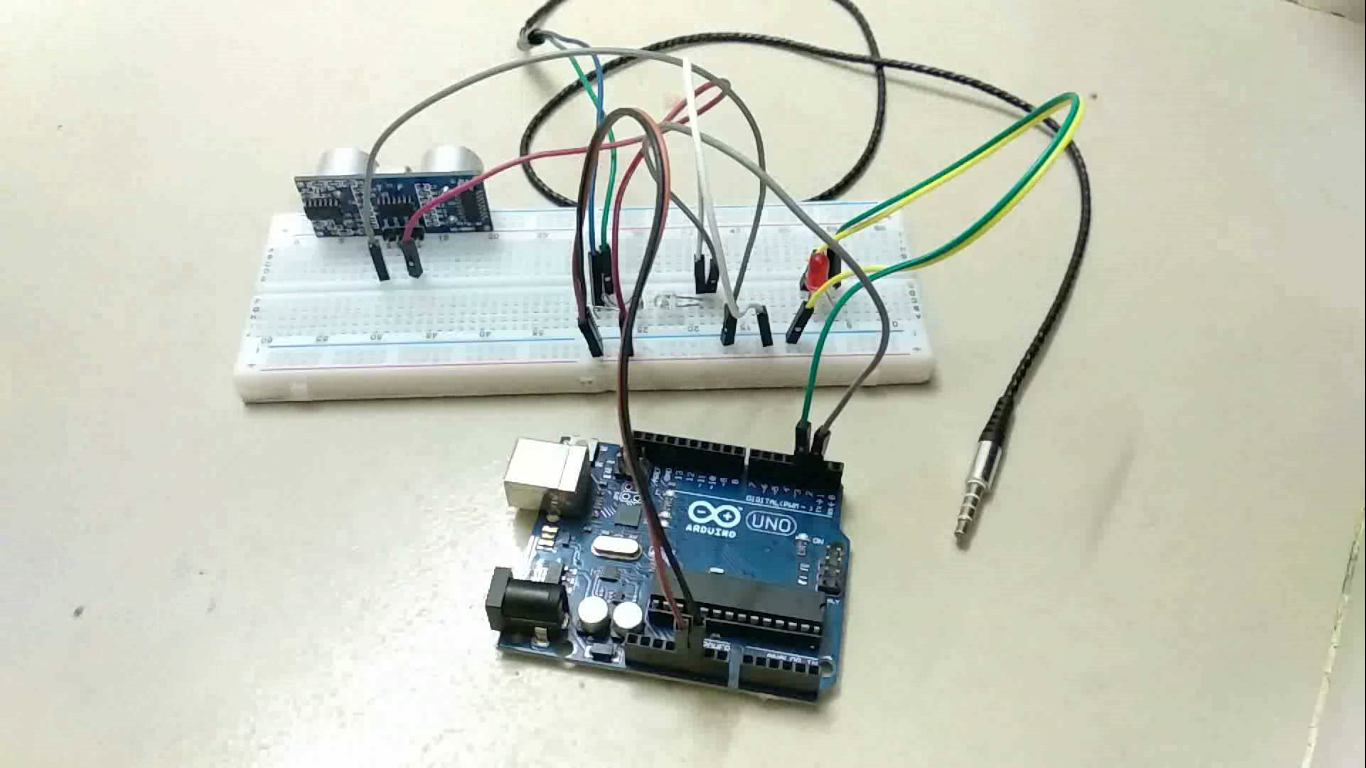

Erstellen Sie die Arduino-Schaltung, indem Sie die folgenden Schritte ausführen:

• Arduino-Pin 2 <----> weiße LED

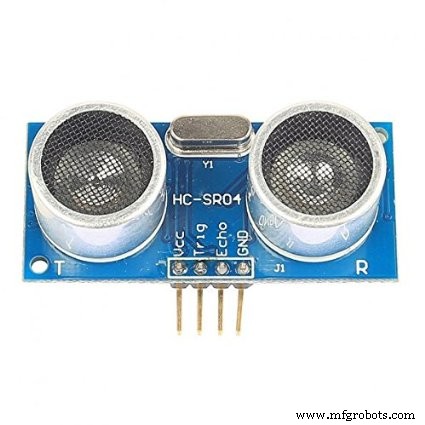

• Arduino Pin 6 <---->Tring ( Sonarsensor)

• Arduino-Pin 7 <----> Echo (Sonarsensor)

Gib dem Sonarsensor 5 V.

Kopfhörer:

• Roter Draht <----> Ein Bein von LDR

• Schwarzer Draht <----> Anderes Bein von LDR

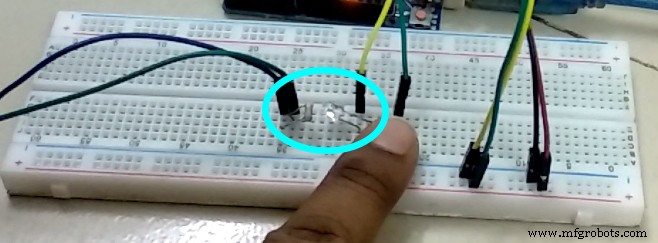

(LDR muss auf die weiße LED gerichtet sein. Sie können LDR und LED auch mit schwarzem Klebeband isolieren.)

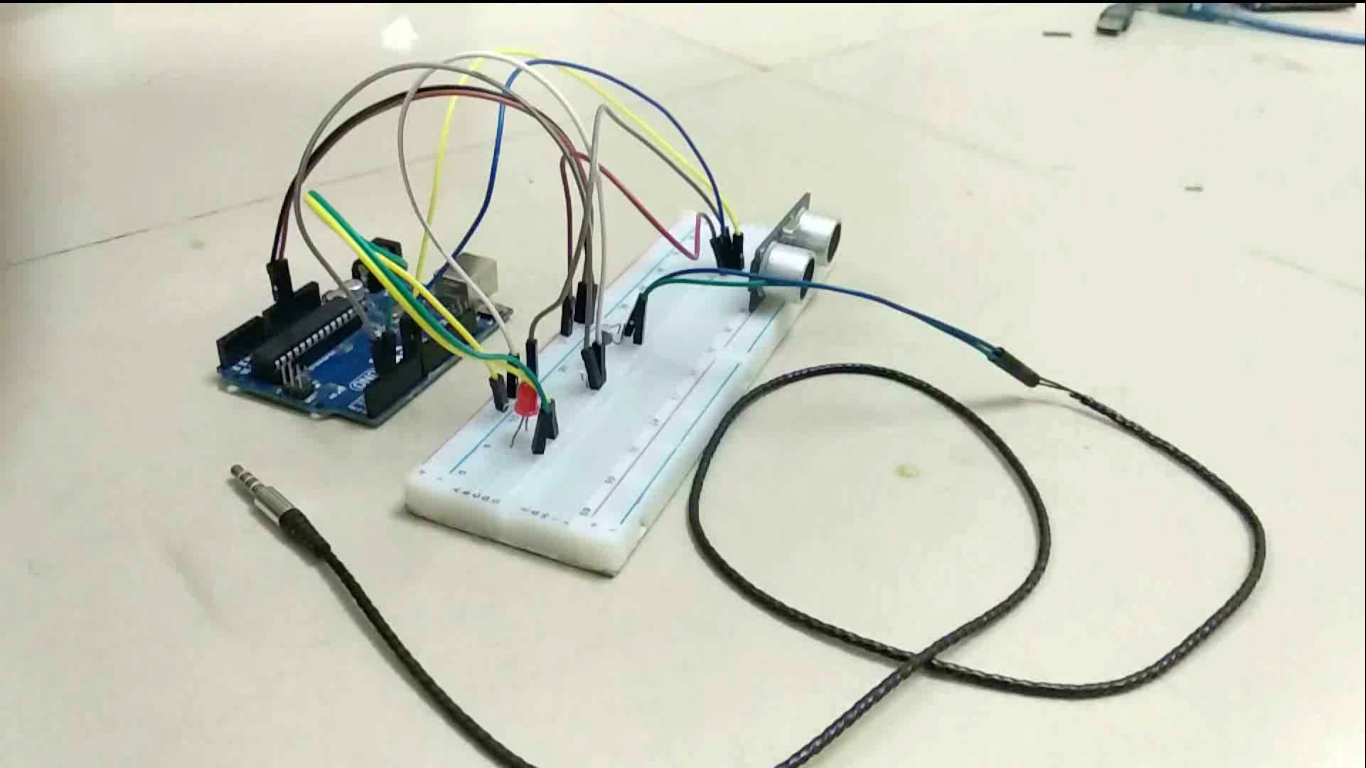

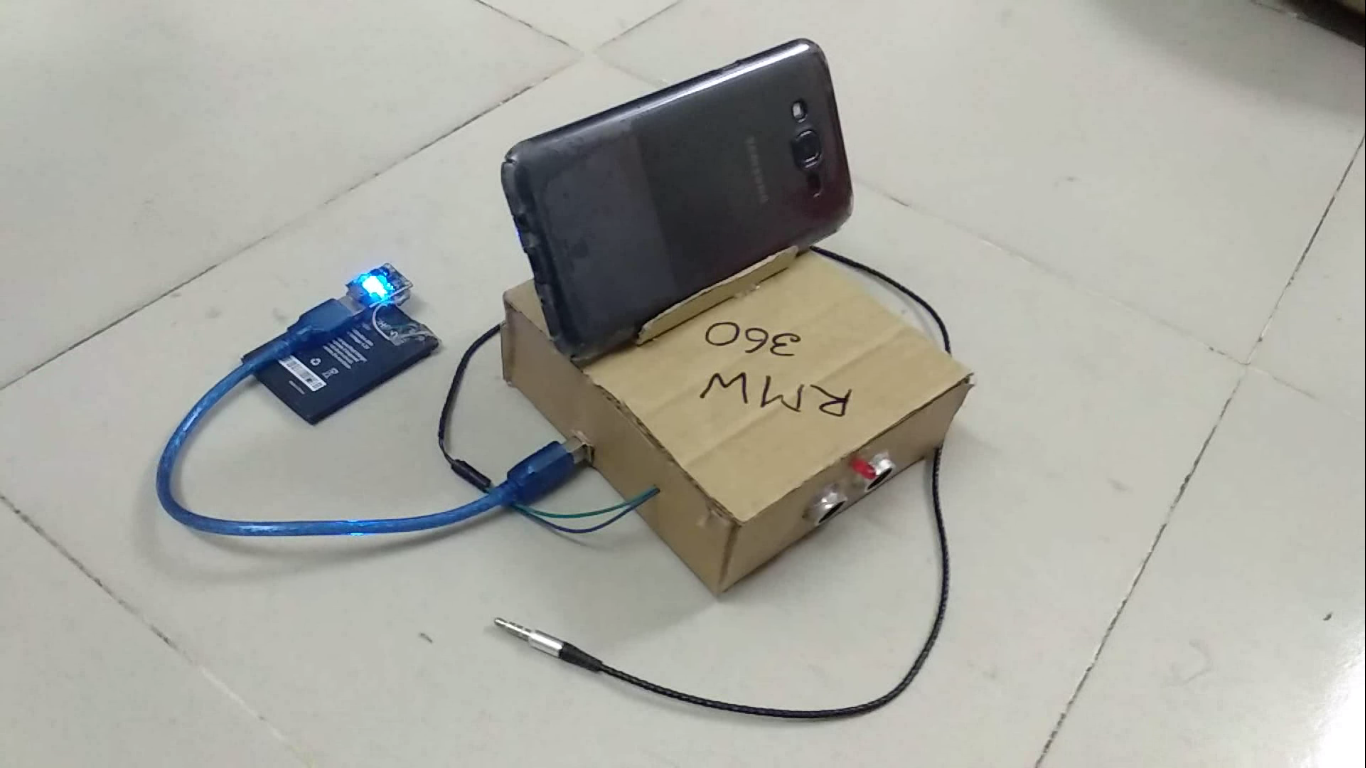

Schalten Sie den Arduino ein und verbinden Sie die Kopfhörerbuchse mit Ihrem Smartphone. Öffnen Sie dann die Kamera-App auf Ihrem Smartphone. Legen Sie nun ein Objekt vor den Sonarsensor, Sie werden sehen, dass Ihr Telefon mit der Aufnahme von Bildern beginnt. Dann mach eine schöne Hülle dafür. :)

Herzliche Glückwünsche! Endlich hast du deine eigene Bewegungserkennungskamera entwickelt.

Wie es funktioniert

Natürlich denken Sie darüber nach, wie es funktioniert. Ich hoffe, Sie wissen, wie ein Sonarsensor funktioniert. Wenn nicht, können Sie sich dieses Video ansehen. Jeder Ohrhörer verfügt über eine Lautstärketaste, die beim Öffnen der Kamera-App auf einem Smartphone als Auslöser fungiert. Die Lautstärketasten des Ohrhörers sind mit dem Mikrofon und der Masse innerhalb eines festen Widerstandswerts verbunden. Und LDR ändert seinen Widerstand, der von der Anwesenheit von Licht abhängt. Dazu haben wir eine High Bright LED vor den LDR geschaltet. Wenn Arduino die LED einschaltet, nimmt der Widerstand von LDR ab.

Dann funktioniert LDR als Lautstärketaste, es löst den Auslöser aus und nimmt ein Bild auf. Die Kombination aus LED und LDR wird auch als Optokoppler bezeichnet.

Der beste Weg, ein Gaming-Lenkrad mit einem Arduino Uno herzustellen:

Code

• Android-Bewegungsmelder-Kamera mit Arduino

Android-Bewegungsmelder-Kamera mit ArduinoC/C++

#define pingTrig 6 #define pingEcho 7 int cameratrigger =2;int led =3;void setup(){Serial.begin(9600); pinMode (pingTrig, AUSGANG); pinMode (pingEcho, INPUT); Verzögerung (200); PinMode (LED, AUSGANG); PinMode (Kameratrigger, AUSGANG); }void loop () { lange Dauer, Zoll, cm; digitalWrite (pingTrig, LOW); VerzögerungMikrosekunden(2); digitalWrite (pingTrig, HIGH); VerzögerungMikrosekunden(10); digitalWrite (pingTrig, LOW); Dauer =pulseIn(pingEcho, HIGH); cm =Dauer / 29 / 2; Serial.print ("-->"); Serial.println (cm); Wenn (cm <30) {DigitalWrite (Kameratrigger, HOCH); DigitalWrite (LED, HOCH); Verzögerung (200); digitalWrite (Kameratrigger, LOW); digitalWrite (LED, LOW); Verzögerung(200);}}

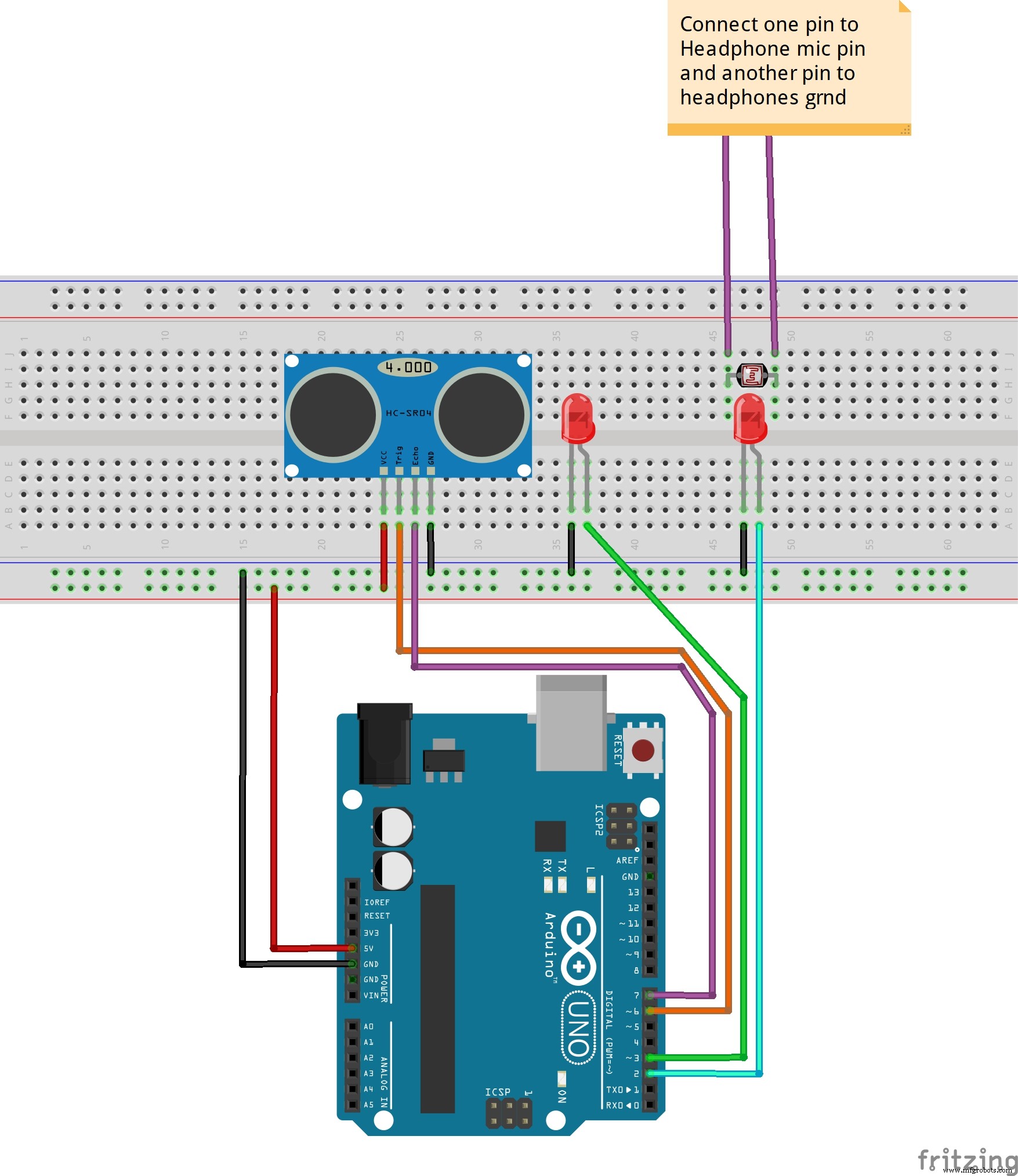

Schaltpläne
