IR-Sensor-Projekt mit Arduino UNO – Einfache Anleitung

Komponenten und Zubehör

Über dieses Projekt

Hallo! Heute zeige ich, wie man einen IR-Sensor mit einem Arduino UNO verbindet. Los geht's!

Komponenten

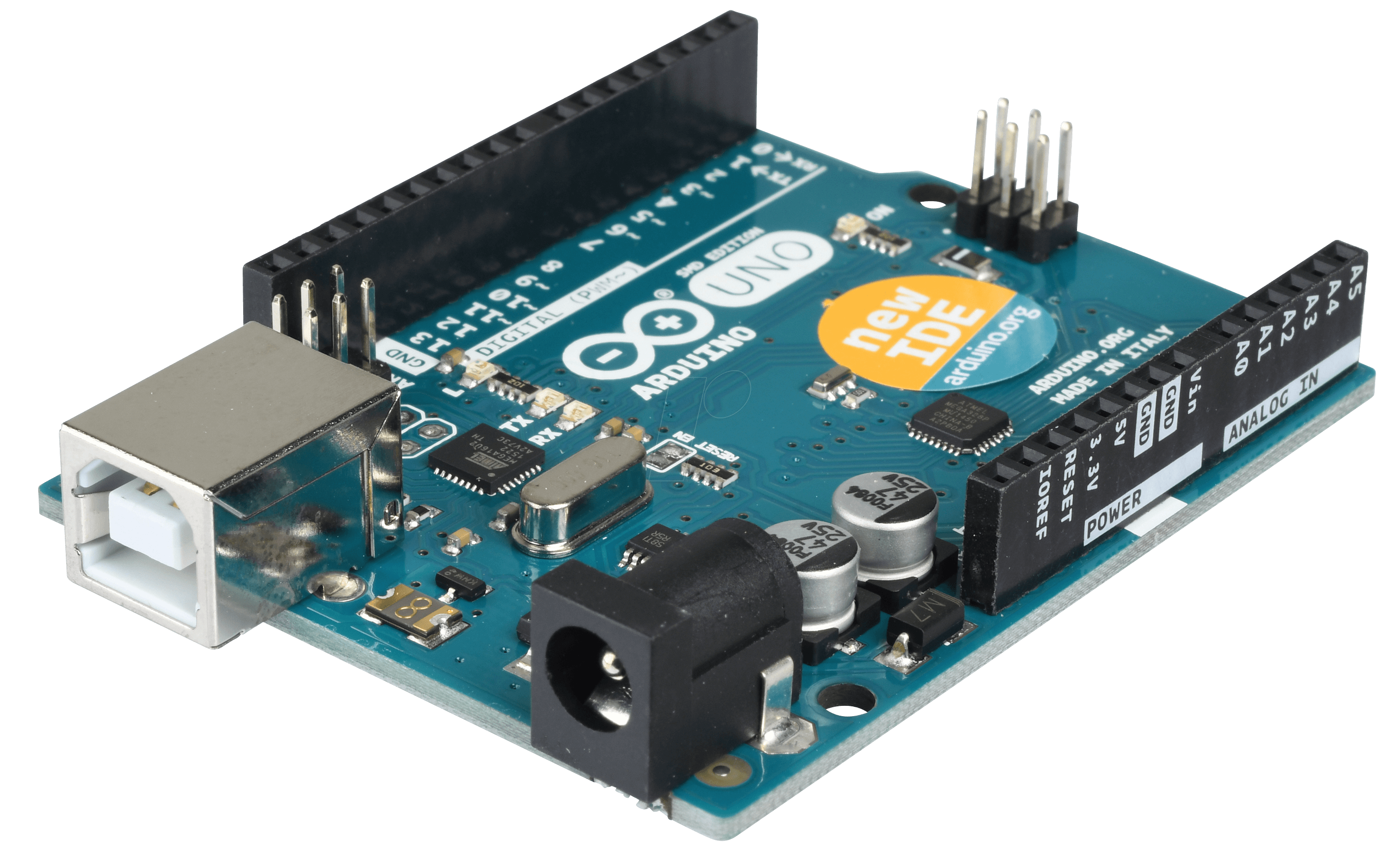

1. Arduino Uno

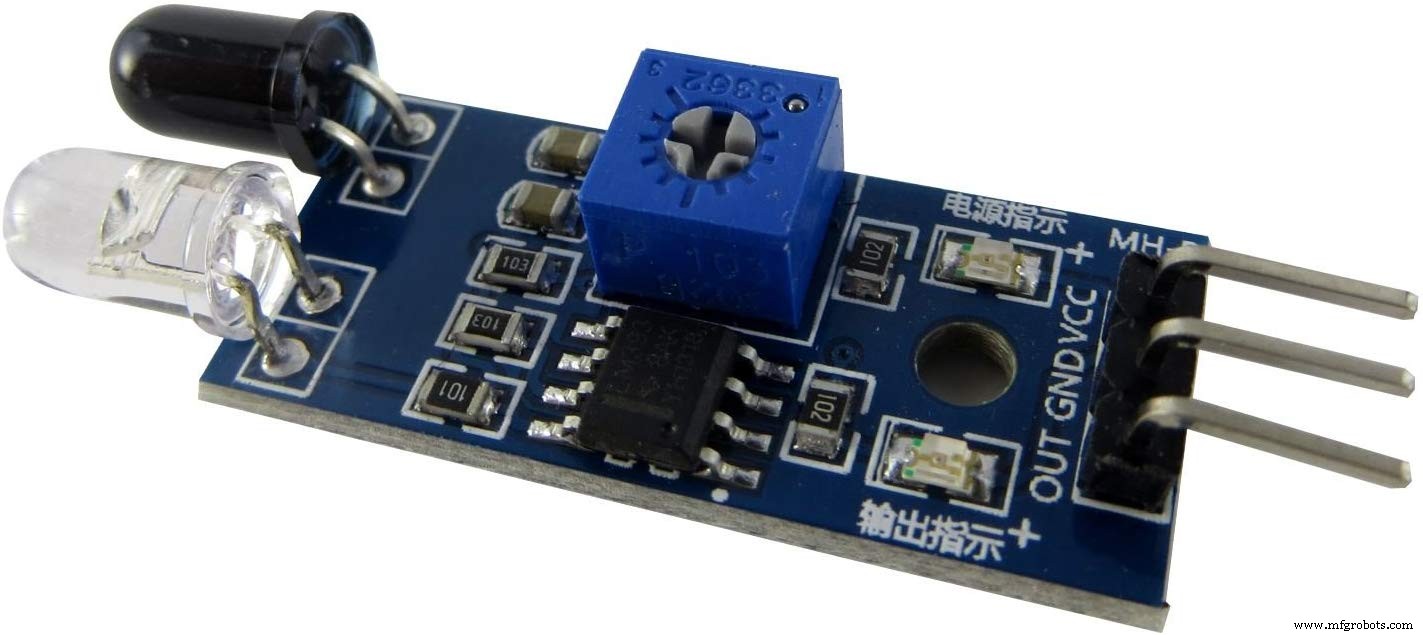

2. IR-Sensor
3. LED
4. Arduino-Kabel
5. Jumper-Kabel

Wofür wird der Arduino Uno verwendet? Arduino ist eine Open-Source-Elektronikplattform mit benutzerfreundlicher Hard- und Software. Arduino-Boards können Eingänge lesen – Licht auf einem Sensor, Finger auf einem Taster, eine Twitter-Nachricht – und in Ausgänge umwandeln.

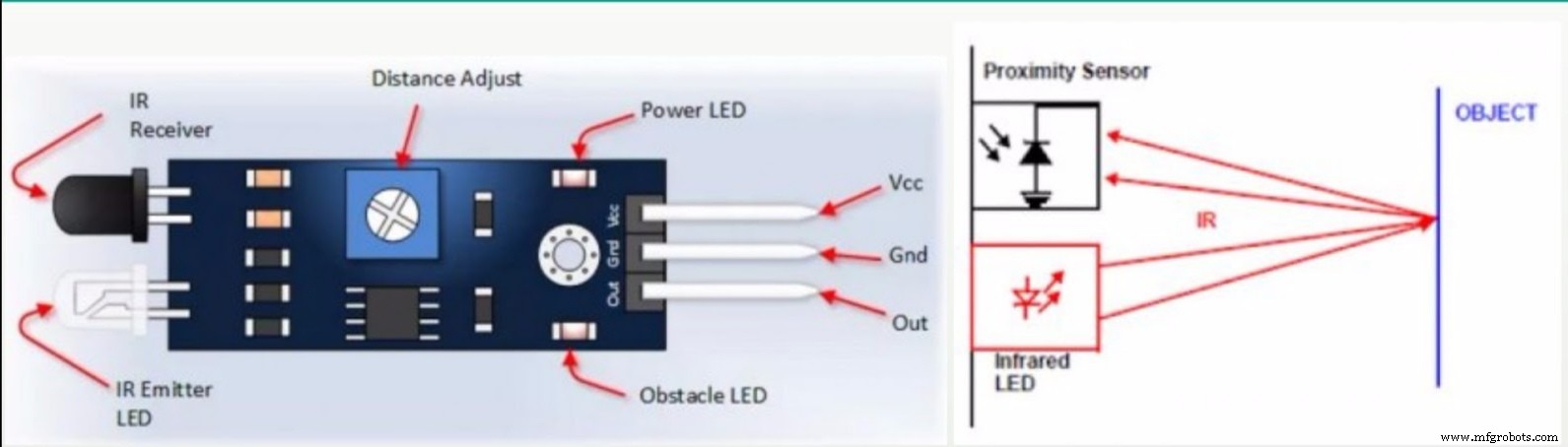

Was ist ein Infrarotsensor? Ein Infrarotsensor ist ein elektronisches Bauteil, das Infrarotstrahlung aussendet, um Aspekte der Umgebung zu erfassen. Er kann die Wärme eines Objekts messen und Bewegungen erkennen. Diese Sensoren messen nur Infrarotstrahlung, ohne sie selbst auszusenden – man nennt sie passive IR-Sensoren (PIR).

Kann ein IR-Sensor Menschen erkennen? Der Passive Infrarot-Sensor (PIR) detektiert die Anwesenheit von Personen. Der Grid-EYE-Sensor erkennt Menschen durch die vom menschlichen Körper abgestrahlte Infrarotstrahlung. Jeder Mensch strahlt Infrarotenergie in einem bestimmten Wellenlängenbereich aus. Die absorbierte Strahlung ändert die Materialtemperatur. Typische IR-Sensoren liefern 2,8 V bei 15 cm bis 0,4 V bei 150 cm bei 4,5–5,5 V Versorgungsspannung.

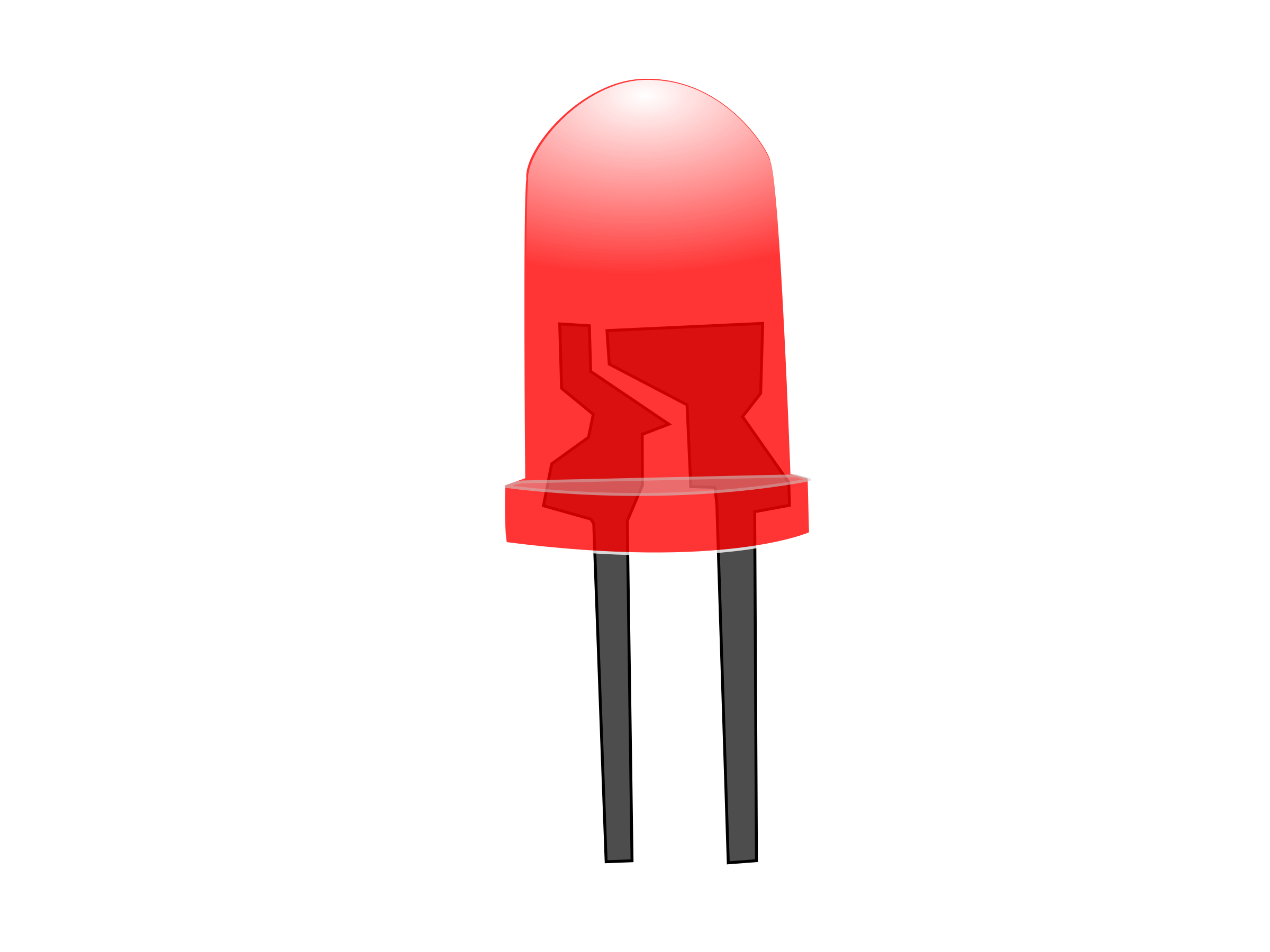

Was bedeutet LED? LED steht für Light-Emitting Diode (lichtemittierende Diode). Es ist ein elektronisches Bauelement, das Licht emittiert, wenn elektrischer Strom fließt. Frühe LEDs gaben nur rotes Licht, moderne LEDs können viele Farben (RGB) erzeugen.

Code

Arduino-Code

int IRSensor = 2; // IR-Sensor an Pin 2
int LED = 13;     // LED an Pin 13

void setup() {
  pinMode(IRSensor, INPUT); // Sensor als Eingang
  pinMode(LED, OUTPUT);     // LED als Ausgang
}

void loop() {
  int statusSensor = digitalRead(IRSensor);
  if (statusSensor == 1)
    digitalWrite(LED, LOW);  // LED aus
  else
    digitalWrite(LED, HIGH); // LED an
}
