Mini-Vintage-Internetradio

Notwendige Werkzeuge und Maschinen

	3D-Drucker (generisch)
	Lötkolben (generisch)

Apps und Onlinedienste

Autodesk Fusion 360

Über dieses Projekt

Motivation

Dieses Projekt basierte auf dem Raspberry-Pi / Arduino Internet Radio von Anthony Kelly.

Vorwort

Ich hatte keine Erfahrung mit 3D-Design, aber es war eine Chance, einige neue Fähigkeiten zu erlernen. Ich habe auch noch keinen Zugang zu einem 3D-Drucker. Das wird also eine echte Herausforderung.

Inspiration

Mein Hauptziel ist es, ein zu bedruckendes Gehäuse zu entwickeln.

Der Zweck besteht darin, neue Technologie mit einem Vintage-Look and Feel zu mischen. Aber  Ich möchte das Gehäuse auch so klein wie möglich machen und ohne unnötige Ausschnitte. Die einzigen verfügbaren Ausschnitte sind der Netzkabel und der Audioausgang (können jedoch mit einem Bluetooth-USB-Setup eliminiert werden).

Ich habe endlose Nächte gebraucht, um herauszufinden, wie ich die Software verwenden kann, um meine Ideen zu modellieren, aber das Endergebnis hat mich wirklich begeistert. Ich möchte mir unbedingt einen bauen. Ich hoffe, euch allen gefällt dieses Projekt.

Bearbeiten. 10.05.2017

Wenn Ihnen dieses Projekt gefallen hat, klicken Sie bitte auf die Schaltfläche "Projekt respektieren"!! Es wird mir helfen, andere tolle Projekte zu erstellen!

Upgrades vom Originalprojekt

Dieses Gehäuse sollte so wenig Kabel und Ausschnitte nach außen führen, dass einige Upgrades vorgeschlagen wurden:

• Ersetzen Sie das Ethernet-Kabel durch einen Mini-USB-WLAN-Dongle.

• Verwenden Sie einen Drehregler mit Schalter, um die Lautstärke ein- und auszuschalten (optional)

• Verwenden Sie einen 360°-Drehgeber, um zwischen den Stationen zu wechseln (optional)

• Verwenden Sie dasselbe Netzteil, um den Arduino und den R-Pi mit Strom zu versorgen

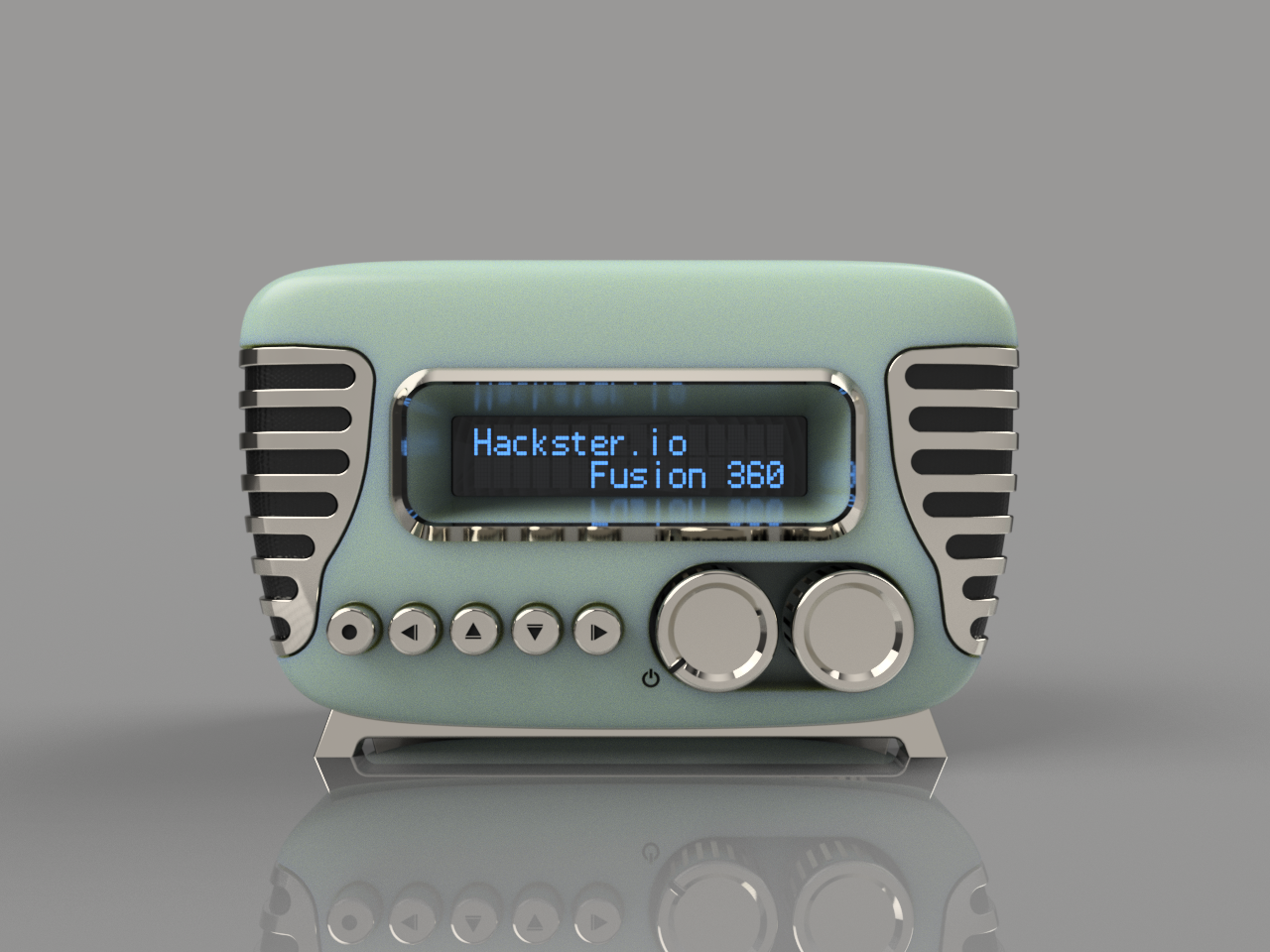

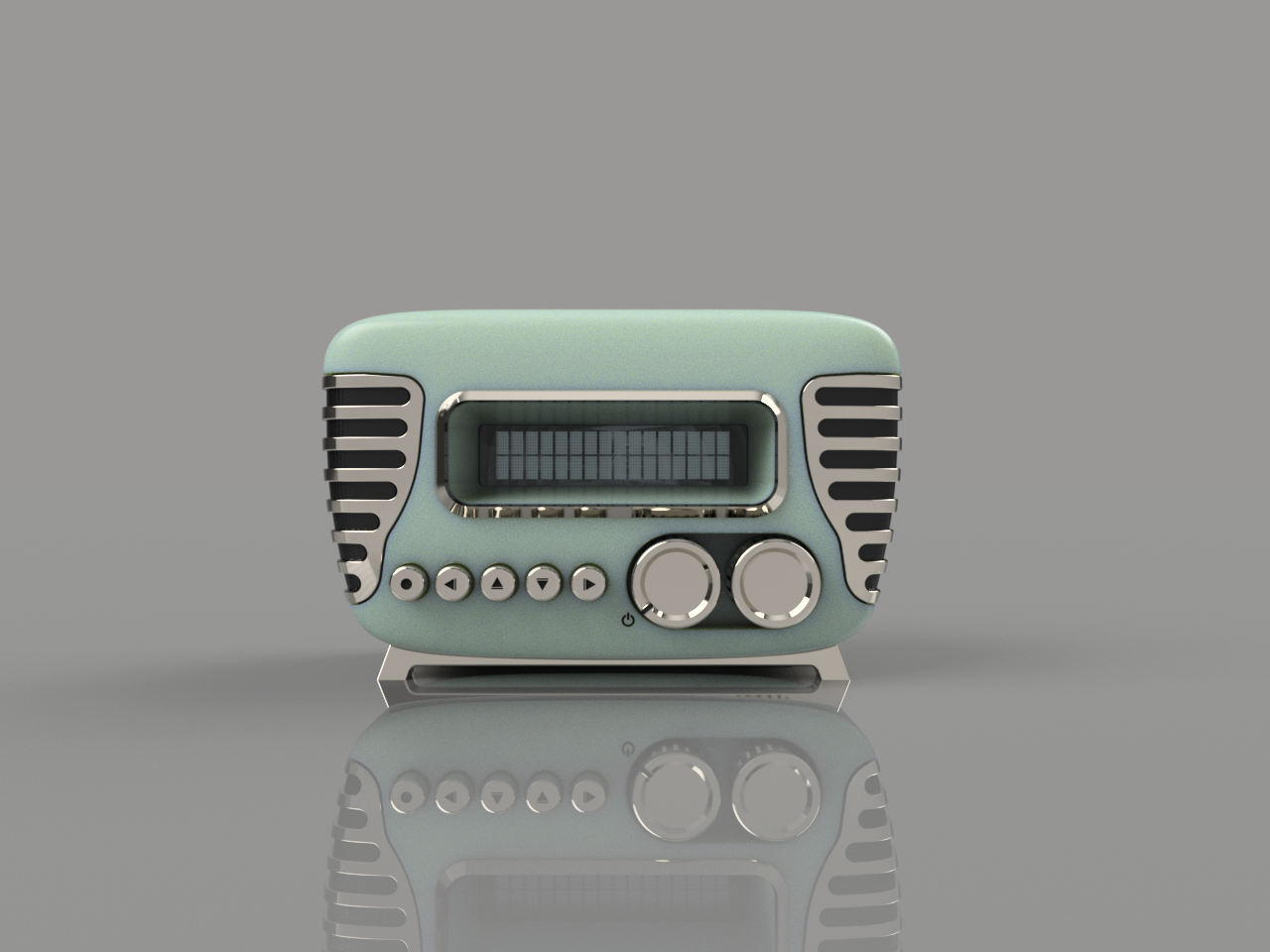

Die LCD-Tasten wurden in einer horizontalen Linie platziert, um das Vintage-Look'n Feel beizubehalten. Um dies zu erreichen, war eine mechanische Anordnung erforderlich.

Die Drehregler an der Vorderseite sind optional, Sie können sie vermeiden und einfach die runden Knöpfe anbringen, um das Bild zu erstellen. Sie wurden aus den Datenblättern modelliert. Wenn Sie sie also durch andere ähnliche Teile ersetzen möchten, prüfen Sie sorgfältig, ob Sie das Design optimieren müssen. Hinweis:Ich habe Digikey nach den günstigsten verfügbaren Komponenten mit den gewünschten Funktionen durchsucht, so dass der Kauf keinem Geldbeutel schadet.

Drehpotentiometer:

Der Topf hat eine Doppelfunktion:ein Schalter zum Einschalten des Radios und ein Lautstärkeregler. Die Ausgangsposition ist ausgeschaltet, und wenn Sie anfangen zu drehen, klickt es, schließt den Stromkreis und schaltet die Platinen ein. Während Sie weiter drehen, kann der Analogwert des Potis abgelesen werden, um die Lautstärke von 0 % (0 V) bis 100 % (5 V) einzustellen.

Drehgeber:

Der Encoder arbeitet als Tuner. Es dreht sich frei in jede Richtung, um Radiotuner im alten Stil zu simulieren. Die Idee hier ist, zwischen den gespeicherten Sendern zu wechseln (vorwärts oder rückwärts, wenn Sie im Uhrzeigersinn bzw. gegen den Uhrzeigersinn drehen). Die Komponente verfügt auch über eine Schalteraktion, mit der der gewünschte Sender ausgewählt werden kann. Als Bonus können Sie einen statischen Radio-/Sendersuchton (Beispiel) abspielen, während der neue Sender nicht ausgewählt ist.

WARNUNG :Die Stromversorgung des Raspberry-Pi direkt in den I/O-Leitungen ist GEFÄHRLICH , Sie umgehen die Schutzsicherung. Also du MUSS benutze ein GUT und STABIL  5 V-Netzteil. Kaufen Sie das unten empfohlene, aber tun Sie es auf eigene Gefahr.

Montage

Einige Teile sollen festgeklebt werden:

• LCD-Frontblende

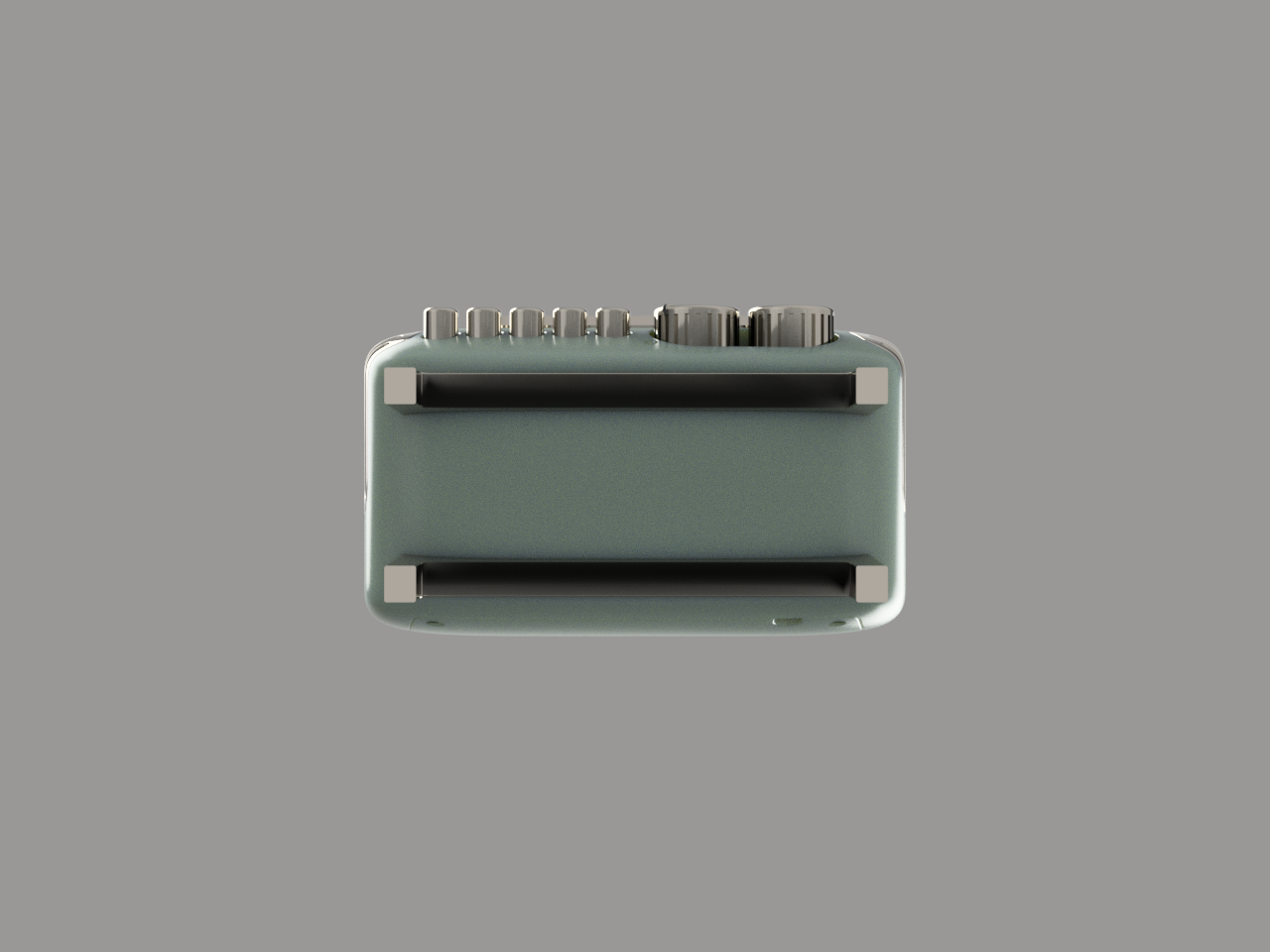

• Füße

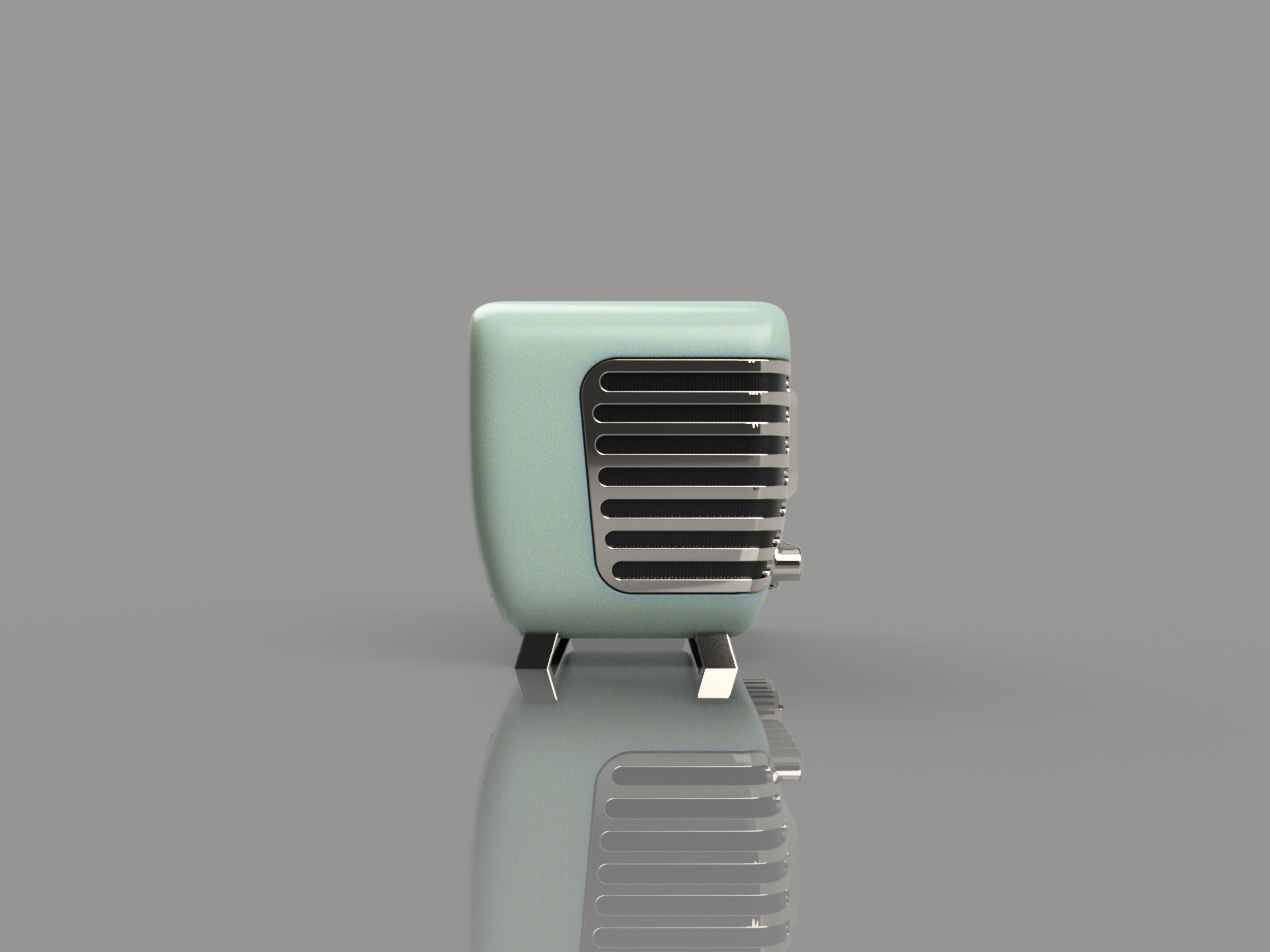

• Linker und rechter Grill

So montieren Sie die Teile:

• Fügen Sie die Tasten in der richtigen Reihenfolge ein (rechts, unten, oben, links, auswählen). Sie haben einige Arretierungen, um zu verhindern, dass sie von vorne fallen.

• Klebe den linken und rechten Grillträger von innen an

• Setzen Sie die rotierenden Komponenten ein und schrauben Sie sie von der Frontplatte aus

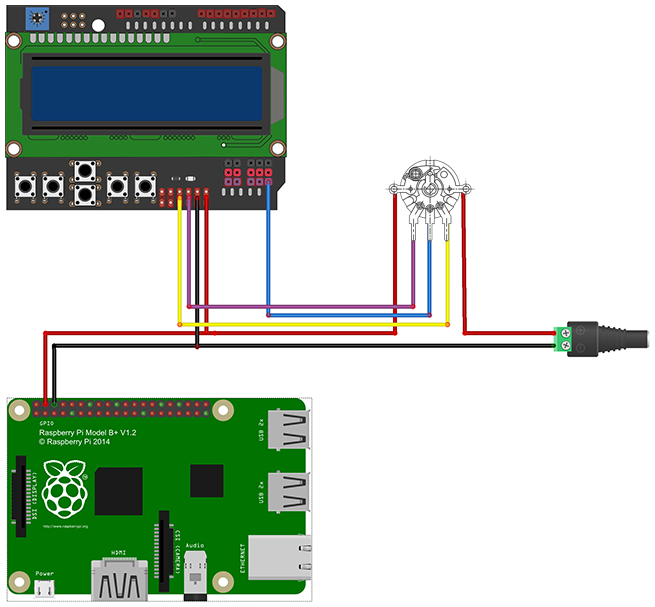

• Schließen Sie die rotierenden Komponenten an die analogen Pins in der LCD-Abschirmung an (erfordert Löten und den richtigen Code)

• Setzen Sie die LCD-Abschirmung ein und schrauben Sie sie mit 4 Gewindeschneidschrauben (2-28 x 3/8") fest. Die LCD hält die Drucktasten in Position.

• Befestigen Sie Arduino und R-Pi zusammen mit dem Distanzstück mit 4 Schrauben und Muttern (M2,5 x 8 mm )

• Platzieren Sie alle USB-Dongles auf dem R-Pi

• Führen Sie den Stromanschluss zum Arduino, R-Pi ein und schließen Sie das Netzteil an.

• Setzen Sie die Arduino + Rpi-Baugruppe in das Gehäuse ein und befestigen Sie sie an der LCD-Abschirmung

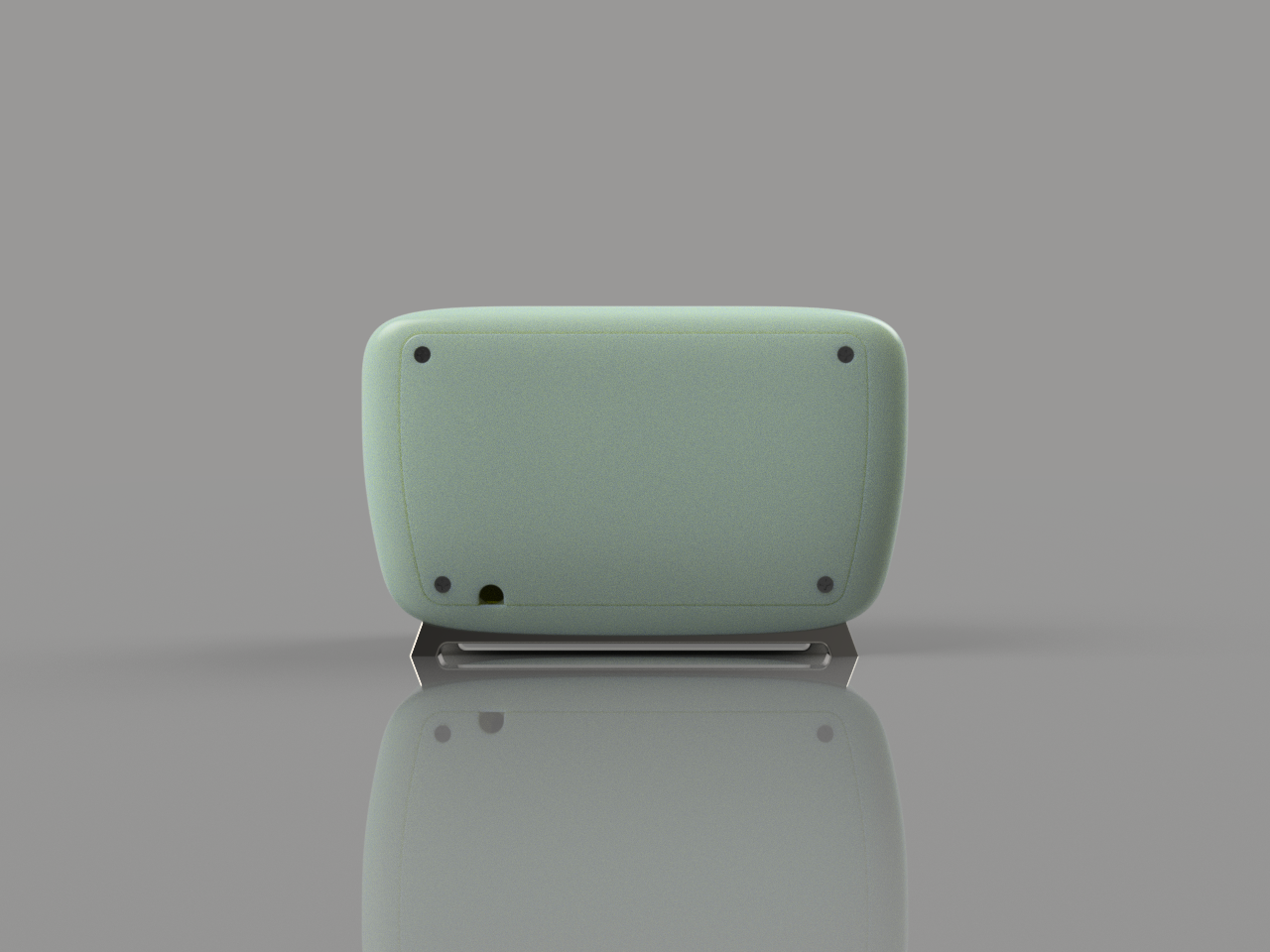

• Schließen Sie die Rückwand und schrauben Sie sie mit 4 Flachkopfschrauben (#2 x 3/8") fest. Führen Sie das Netzkabel durch die Aussparung.

• Setzen Sie die vorderen Knöpfe für die Leistung/Lautstärke und den Rotary-Tuner ein.

• Klebe die letzten Teile:LCD-Einfassung, Füße und Frontgrillteile.

• Viel Spaß

Abschluss

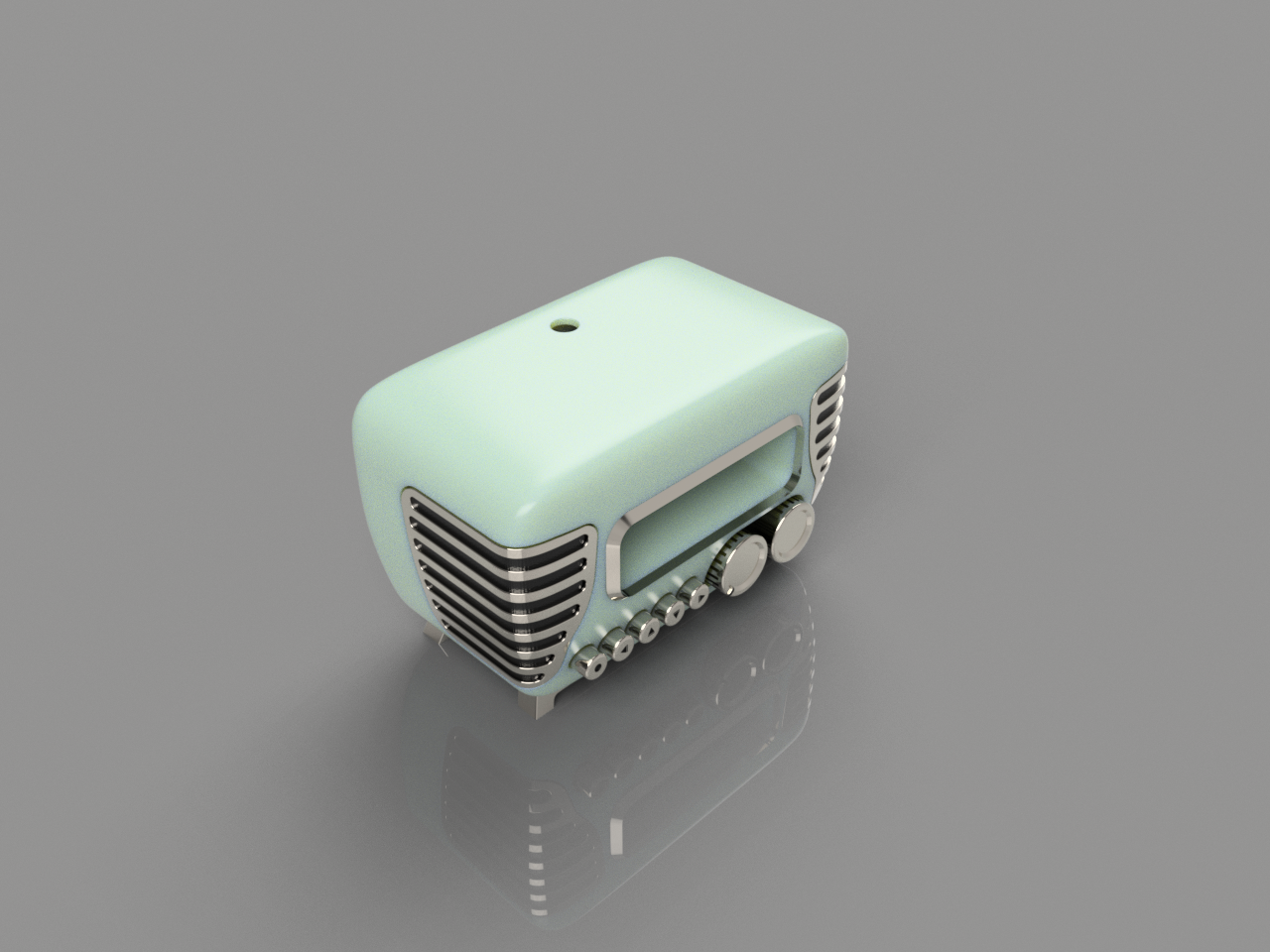

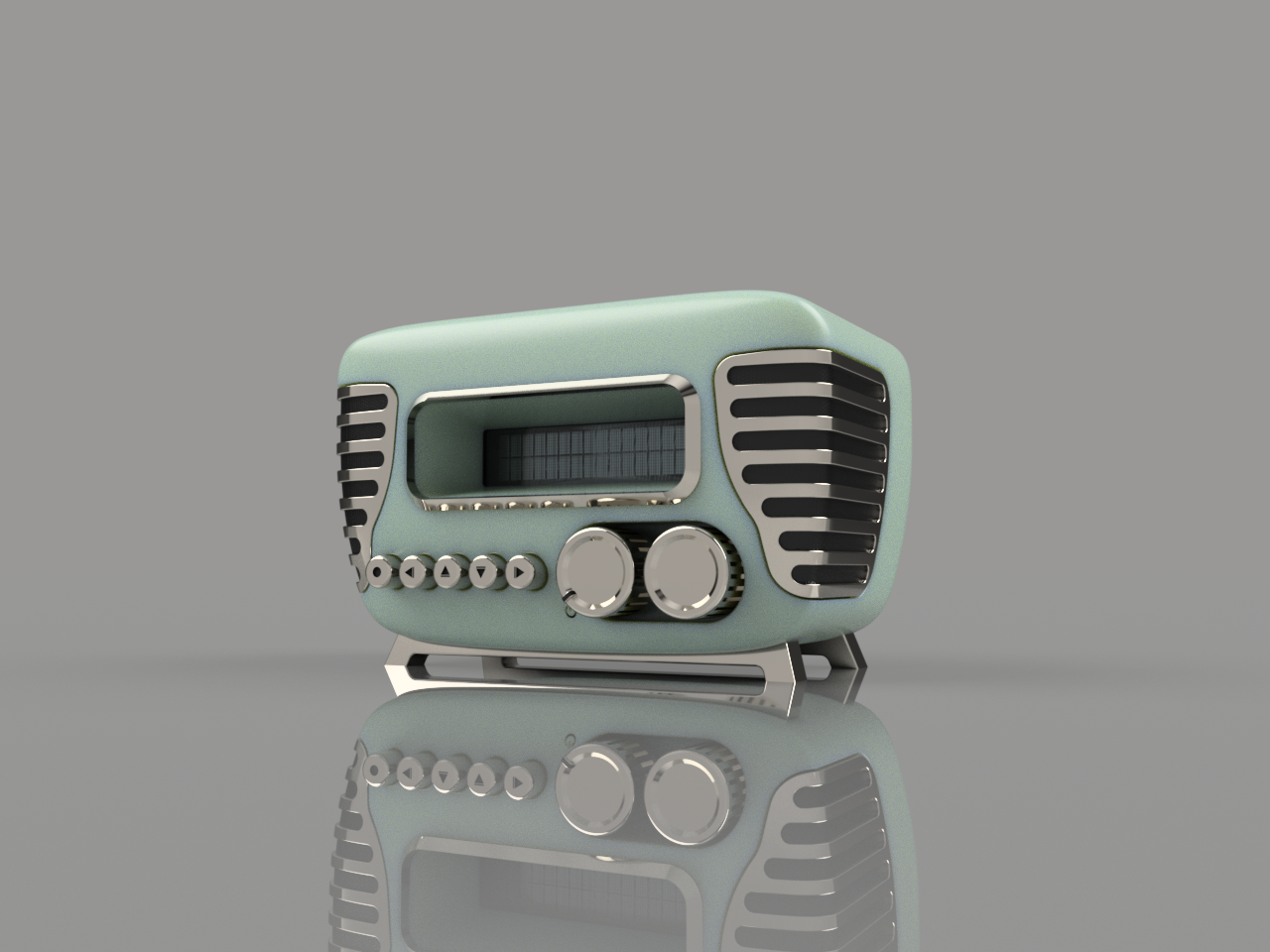

Um den endgültigen Vintage-Look zu erhalten, empfiehlt es sich, einige Teile zu schleifen, zu grundieren und zu lackieren. Der Hauptkörper hat eine "Metallic Pistachio"-Farbe und die Details sind alle in Nickel lackiert. Alle Toleranzen wurden ohne zusätzliche Leerzeichen gemacht, daher müssen Sie alles vor dem Lackieren testen, um nach dem Lackieren etwas Platz zu haben. Aber es liegt wirklich an dir. Es kann einfach in jeder gewünschten Farbe in 3D gedruckt werden.

Da ich keine Erfahrung mit 3D-Druck habe, muss dieses Projekt wahrscheinlich optimiert werden. Sie müssen Toleranzen einarbeiten und Stützstrukturen erstellen, um einige Teile drucken zu können.

Was kommt als nächstes?

Um dieses Projekt auf die nächste Stufe zu heben, würde ich einige Änderungen vorschlagen:

• Verwenden Sie ein Paar Lautsprecher

• Verwende einen Verstärker

• Vergrößern Sie das Design und positionieren Sie die gesamte Elektronik neu

• Verwenden Sie ein 40 x 4 großes LCD-Modul

Dann können wir die Hardware haben, um Ton zu produzieren!!

Fusion 360-Link

Der Upload-Link funktioniert bei mir nicht gut, daher gibt es den direkten Link zum Projekt.

Link zum Projekt
