DIY Pflanzen-LED-Licht: Individuelle Beleuchtung für optimales Wachstum

Komponenten und Zubehör

Arduino MKR1000 (oder jedes andere Arduino-Board)	×	1
Aluminium-Kühlkörper (ca. 15 × 15 cm)	×	1
Power MOSFET N-Kanal (IRL2203N)	×	1 pro LED-Kanal
DC-DC Step-Down-Regler (LM2596, einstellbar)	×	1 pro LED-Kanal
Netzteil 12 V / 5 A (oder 20 A für volle Leistung)	×	1
RTC-Modul DS3231 (AT24C32)	×	1
3W High-Power LEDs (Cree / OSRAM):
– Royal Blue 450 nm	×	1
– Deep Red 660 nm	×	1
– Far Red 720 nm	×	1
– UV 365 nm	×	1
– Green 520 nm	×	1

Benötigte Werkzeuge

• Thermisch leitendes Klebeband / Wärmeleitpaste
• Lötkolben, Multimeter

Apps und Online-Dienste

• Arduino IDE

Über dieses Projekt

Sind Sie frustriert über die Preise hochwertiger Pflanzenleuchten? Die meisten kommerziellen LED-Panels auf eBay & Amazon sind minderwertig – sie funktionieren eher wie Weihnachtsbeleuchtung als wie echte Photonen-Lieferungen mit gutem Spektrum.

In diesem Tutorial zeige ich die Schritte zum Design einer individuellen LED-Pflanzenleuchte und belege die Ergebnisse meines Indoor-Hydroponik-Setups, das ausschließlich mit den DIY-Lichtern bestrahlt wurde.

Vorteile

• Open Source
• Einfach nachzubauen
• Grundlegende, verfügbare Komponenten
• Leicht anpassbar für verschiedene Pflanzen & Umgebungen
• KOSTENGÜNSTIG (~40 $)
• ES FUNKTIONIERT!

Werkzeuge & Materialien

• Cree LED-Chips: Royal Blue (450 nm), Deep Red (660 nm), Far Red (720 nm), UV (365 nm), Green (520 nm)
• Aluminium-Kühlkörper
• MOSFET (IRL2203N)
• Einstellbarer DC-DC-Wandler (LM2596)
• RTC-Modul (DS3231)
• Arduino (beliebig)
• Lüfter (optional)
• 12 V Netzteil (min. 5 A)
• Thermoklebeband
• Motivation & gute Laune :)

Einführung

Nach meinem ersten Tutorial „Grow It Yourself (GIY)“, in dem ich ein integriertes Smart-Growing-System vorstellte, wollte ich tiefer in die Pflanzenwissenschaft eintauchen und meine Technik-Kenntnisse nutzen, um eine Lösung auf fundamentaler Ebene zu schaffen.

Das GIY-System sah zwar gut aus, hatte aber Einschränkungen – besonders beim Licht. Licht ist der wichtigste Faktor für Pflanzenwachstum und -entwicklung: Es steuert Photosynthese, Stoffwechsel, Morphogenese, Genexpression und physiologische Antworten. Durch Anpassung von Wellenlänge, Photonenfluss (Lichtmenge) und Photoperiode lassen sich Biomasse, Blütezeit, Streckungswachstum und Nährstoffqualität beeinflussen.

Licht ist der primäre Faktor, der den Ernteertrag – also den Wert – bestimmt! Große Anbieter (Philips, Osram, Valoya, Samsung etc.) dominieren den Markt, aber das Hauptproblem bleibt der hohe Preis.

Indoor Farming, Urban Agriculture, Vertical Farming sind aufstrebende Trends mit riesigem Potenzial zur Lösung von Nahrungsmittelknappheit. Die nächste Agrarrevolution muss auf kollaborativer, offener Wissenschaft basieren – und die Maker-Community ist der ideale Startpunkt!

Hintergrund: Warum bestimmte Wellenlängen?

Photosynthetisch aktive Strahlung (PAR, 400–700 nm) wird von Chlorophyll a & b sowie Carotinoiden absorbiert. Hauptabsorptionspeaks liegen im Blau (400–500 nm) und Rot (600–700 nm).

Mythos #1: „Nur Rot & Blau reicht.“ Falsch! Andere Pigmente (Carotinoide, Phytochrome) nutzen das gesamte PAR-Spektrum. Reine Rot/Blau-LEDs als einzige Lichtquelle begrenzen die Pflanzenleistung stark.

Mythos #2: CRI & CCT sind relevant. Diese Metriken beschreiben Licht für das menschliche Auge (Peak 555 nm), nicht für Pflanzen. Sie sagen nichts über Wachstumsperformance aus.

Lichtintensität wird als PPFD (µmol·m⁻²·s⁻¹) gemessen. Daily Light Integral (DLI) = PPFD × Photoperiode korreliert linear mit Biomasse und Nährstoffanreicherung.

Lichtqualität (Spektralverteilung) steuert primäre/sekundäre Metabolismen, Kohlenhydrat-/Stickstoffstoffwechsel, Farbstoffe, Aromen, Nährwerte, Abwehrmechanismen.

• UV (200–400 nm): Schutzmechanismen, Insektenschutz, Pigmentanreicherung, Morphologie
• Blau (400–500 nm): Signal „keine Nachbarn“ → Stomataöffnung, Streckungshemmung, dickere Blätter, Photoperiodik
• Grün (500–600 nm): Signal „Nachbarn/Konkurrenz“ → Gegeneffekte zu Blau, tiefere Photosynthese, Canopy-Penetration
• Rot (600–700 nm): Haupt-Photosynthese-Treiber, Streckungshemmung
• Far-Rot (700–800 nm): Signal „Nachbarn“ → Streckung, Blüteninduktion

Durch Variation der R:FR- und B:G-Verhältnisse lässt sich Pflanzenwachstum gezielt steuern.

Mythos #3: Grünes Licht ist nutzlos. Neuere Studien zeigen: Grün treibt CO₂-Fixierung in tieferen Blattzellen an, sobald obere Chloroplasten gesättigt sind. Es verbessert Ertrag, erleichtert visuelle Pflanzenkontrolle (Schädlinge, Mängel) und erhöht Wassernutzungseffizienz.

LEDs treiben (Stromversorgung)

LEDs sind Niedervolt-Gleichstrom-Bauelemente. Schaltregler (DC-DC, Buck/Boost) wandeln die Eingangsspannung hocheffizient (80–95 %) in die benötigte LED-Vorspannung um und regeln den Strom konstant.

Empfehlung: Low-Voltage DC-Treiber (5–36 V) wegen höherer Effizienz und Zuverlässigkeit.

Thermisches Management

LEDs erzeugen viel Wärme (nur 5–40 % Strahlungswirkungsgrad → 60–95 % Wärme). Steigende Temperatur senkt Vorwärtsspannung und Lichtausbeute → mehr Strom → Thermal Runaway (Selbstzerstörung).

Lösungen:

• Passiv: Kühlkörper (Aluminium, ggf. Kupfer) für natürliche Konvektion
• Aktiv: Lüfter, Flüssigkeitskühlung, Peltier – höhere Leistung, aber Strombedarf und Kosten

Dimmverfahren

• Potentiometer: Einfach, 0–100 % Dimmung
• PWM (Pulsweitenmodulation): Hochfrequentes Ein/Aus, breiter Dimmbereich, hohe Präzision, aber komplexere Elektronik gegen Flimmern nötig
• CCR (Constant Current Reduction / Analog Dimming): Effizient, einfache Elektronik, Remote-Treiber möglich, aber nicht für präzises Dimmen < 10 % geeignet

LED-Panel zusammenbauen

Verwendete LED-Chips (Vorspannung FV / Strom FC):

• Royal Blue: 3.2–3.6 V, 350–1000 mA
• Deep Red: 2.2–2.4 V, 350–1000 mA
• Green: 3.2–3.4 V, 350–700 mA
• Far Red: 1.8–2.2 V, 350–700 mA

Jede LED in Serie mit einem MOSFET (IRL2203N, TO-220), angesteuert per PWM vom Arduino MKR1000 → volle Kontrolle pro Kanal.

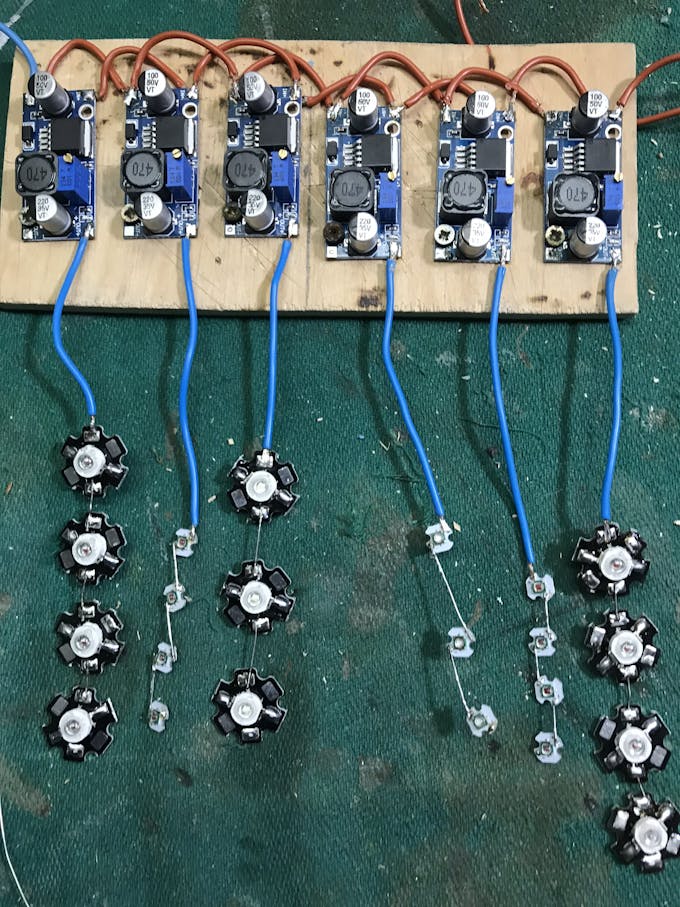

Alle LEDs auf 15×15 cm Alu-Kühlkörper mit Thermoklebeband → gleichmäßige Wärmeverteilung. 12 V / 20 A Netzteil → einstellbarer DC-DC-Regler (LM2596) pro LED für korrekte Spannung. LEDs gleichmäßig auf Kühlkörper verteilt für homogene Ausleuchtung.

Bei Serienschaltung der LEDs: Spannungen addieren, DC-Regler entsprechend einstellen (max. 12 V bei LM2596).

Lichtcontroller – Arduino-Code

Zweck nur Ein/Aus? → Netzteil an Steckdose reicht, kein Arduino/MOSFET nötig.

Für vollständige Kontrolle pro Kanal (präzises Dimmen, Timer, Sonnenauf-/untergang-Simulation, Fernsteuerung) wird die Open-Source-Bibliothek „LightController“ genutzt (24h-Scheduler mit Mondlicht, Siesta, Fading-Modi). Der Code prüft kontinuierlich die RTC (DS3231) und triggert PWM-Pins bei Zeitübereinstimmung.

Repository: github.com/benjaf/LightController

Hydroponik-Setup & Keimung

Samen: Pflücksalat (Lactuca sativa L. ‚Pflück Lettuce‘). Keimung in Papiertüchern, 23 °C, 90 % rel. Feuchte. Nach 10 Tagen (erstes echtes Blatt) in DFT-Hydroponik (Deep Flow Technique) mit 5N–3P–8K Dünger (IKEA VÄXER), 10 L Reservoir, Belüftung (Luftstein, 240 L/h). Nach einer Woche in größeres System umgepflanzt.

Ergebnisse

Vier Wochen Fortschritt – der Salat ist verdammt lecker auf dem morgendlichen Sandwich!

Das Panel sieht noch „frankenstein-mäßig“ aus – aber als funktionaler Prototyp erfüllt es seinen Zweck. Nächste Version: Weiße LEDs als Basisspektrum + Ergänzungsfarben, alles auf PCB gelötet, schickes Gehäuse.

Das ideale „Light Recipe“ bleibt komplex, aber selbst zu forschen, anzupassen und zu experimentieren gibt das Gefühl, Teil von etwas Großem zu sein!

Abschließende Gedanken

Woher kommt dein Essen? Wie gut ist es für dich?

Unser heutiges System zielt auf „mehr billiges Essen“, nicht auf Nährwert oder Umweltschutz. Wenn man Genetik in ein bestimmtes „Klima“ (Phänotyp) setzt, drückt sie Geschmack, Nährstoffe, Größe, Farbe aus. Wir designen Umweltfaktoren (CO₂, Temp, Feuchte, Lichtspektrum, Intensität, Wasser-Mineralität), um Erträge zu steigern, Produktionszeit zu verkürzen und Qualität zu beeinflussen.

Ziel: Wissensbasis für Machine Learning & KI, gemeinsame Sprache von „digitalen Klimarezepten“ für Indoor Farming – offen, teilbar, global. Die nächste Agrarrevolution basiert auf Open Science.

Was wirklich cool ist: Wir lernen genetische Unterschiede zwischen Menschen kennen – und damit, was du essen solltest vs. was ich essen sollte. Stell dir vor, du züchtest etwas, das exakt auf dich abgestimmt ist!

Glückwunsch – du hast es bis hierher geschafft!

Du bist echt hartnäckig – Respekt! Hoffentlich hast du was gelernt und Spaß gehabt. Hinterfrage alles, denke neu, HANDLE! Wer, wenn nicht wir?

Beste Grüße,
Dmitrii ALBOT
LinkedIn | Instagram

Code

LightController-Bibliothek: GitHub

Schaltplan
