GD&T Rechtwinkligkeit

In Zeichnungen mechanischer Teile ermöglichen vertikale Toleranzen Designern, das Ausmaß anzugeben, in dem die Ausrichtung von rechtwinkligen Teilemerkmalen variieren darf. Auf Zeichnungen werden normalerweise Rechtwinkligkeitssymbole verwendet, um sicherzustellen, dass Passelemente zusammengesetzt werden können.

Vertikalität in GD&T kann je nach aufgerufenem Referenzmerkmal zwei unterschiedliche Bedeutungen haben. Normalform oder Flächenrechtwinkligkeit ist eine Toleranz, die verwendet wird, um die Rechtwinkligkeit zwischen zwei 90°-Flächen oder Merkmalen zu steuern. Die Rechtwinkligkeit der Oberfläche wird durch zwei parallele Ebenen als Toleranzzone gesteuert. Die Rechtwinkligkeit der Achse ist eine Toleranz, die verwendet wird, um die Rechtwinkligkeit einer bestimmten Achse zur Referenzebene zu steuern. Die Rechtwinkligkeit der Achsen wird durch einen Zylinder gesteuert, der eine theoretisch vollständig parallele Achse umgibt.

Rechtwinkligkeit   Beschreibung:

Rechtwinkligkeit der Oberfläche:

Die Oberflächenrechtwinkligkeit ist eine zweidimensionale GD&T-Markierung, die verwendet wird, um die Rechtwinkligkeit zwischen zwei Oberflächen zu steuern. Rechtwinkligkeit kann sich auf 2D-Linien beziehen, beschreibt aber häufiger die Richtung, in der eine Oberflächenebene senkrecht zu einer anderen Referenzebene ist. Die vertikalen Toleranzen steuern indirekt den 90°-Winkel zwischen den Teilen, indem sie steuern, wo sich die Oberfläche befinden muss.

Die Flächenrechtwinkligkeit ist eine Toleranz, mit der die Rechtwinkligkeit zwischen zwei Flächen gesteuert wird, die im 90-Grad-Winkel zueinander ausgerichtet sind. Es wird durch zwei parallele Ebenen als Toleranzzonen kontrolliert.

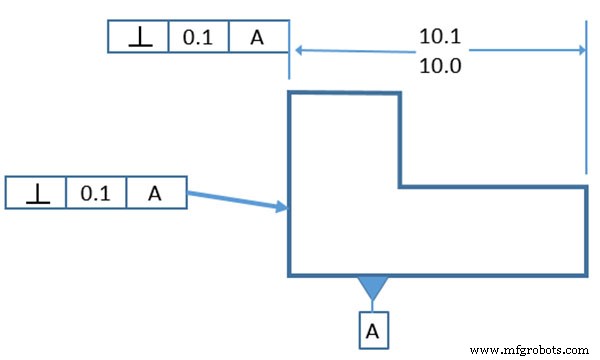

Die vertikale Oberflächenbeschriftung oben zeigt zwei Möglichkeiten, wie die vertikale Oberflächenbeschriftung als Teil der Bemaßung verwendet oder direkt mit dem Feature verknüpft werden kann. In beiden Fällen müssen wir auch ein Datum „A“ zuordnen.

Achse   Rechtwinkligkeit:

Die Achsensteuerung kann auch als Vertikalität bezeichnet werden, was eine der gebräuchlicheren Formen der Achsenbeschriftung ist. Wenn es sich um eine kreisförmige Feature-Referenz handelt, enthält der Feature-Kontrollrahmen das Symbol für den Durchmesser (Ø). Das Merkmal kann positiv sein, z. B. ein Stift, oder negativ, z. B. ein Loch.

Die Rechtwinkligkeit der Welle ist eine 3D-Toleranz, die die Grenze des Zylinders angibt, an der die Achse des Referenzelements liegen muss. Wird verwendet, um die Rechtwinkligkeit einer bestimmten Achse zur Referenzebene zu kontrollieren, die durch eine zylindrische Toleranzzone um eine theoretisch vollständig parallele Achse herum kontrolliert wird.

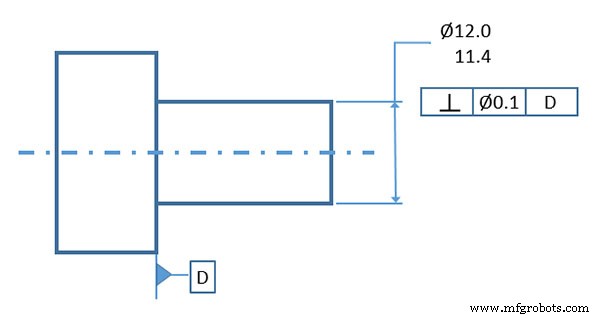

Für das Achshochmaß geben wir nicht nur die Rechtwinkligkeit an, sondern auch den Durchmesser des idealen Zylinders im Toleranzfeld. Daher steht die Achse des Zylinders senkrecht zur Referenz „D“.

Rechtwinkligkeit   Toleranzzone

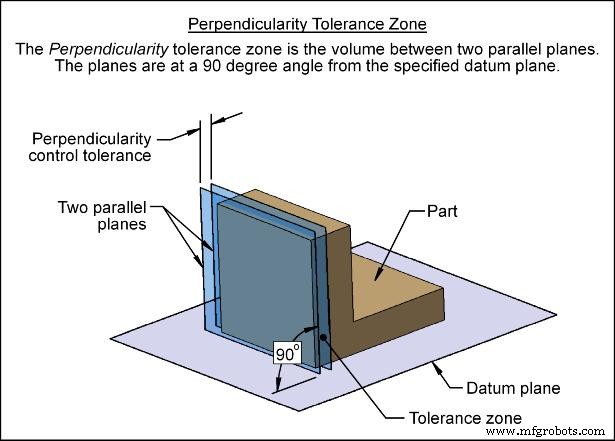

Oberflächen-Rechtwinkligkeits-Toleranzzone

Die Toleranzzone für die Rechtwinkligkeit der Oberfläche besteht aus zwei parallelen Ebenen. Die zu prüfende Fläche muss zwischen den beiden zu genehmigenden Ebenen liegen. Das Feature-Kontrollfeld steuert den Abstand zwischen zwei Ebenen – je kleiner der Abstand, desto enger der Bereich.

Wie aus der Form ersichtlich ist, steuert dieser Bereich nicht direkt den Winkel zwischen den beiden Flächen. Stattdessen wird ein Bereich senkrecht zur Referenzebene erstellt und die Ebenheit der vertikalen Ebene beibehalten.

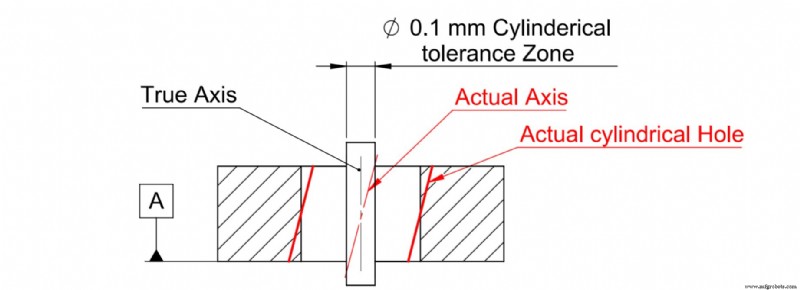

Achse Toleranzzone für Rechtwinkligkeit

Rechtwinkligkeit der Wellentoleranzzone Für die Rechtwinkligkeit der Welle ist die Toleranzzone zylindrisch, und das Feature-Steuerfeld enthält ein Durchmessersymbol, um dies anzuzeigen. Die Fläche wird um eine theoretische Achse erstellt, die vollständig senkrecht zum Referenzelement steht. Alle Punkte auf der tatsächlichen Achse des Merkmals müssen innerhalb des zu genehmigenden Bereichs liegen. Dadurch kann es als negatives (Bohrung) oder positives (Stift) Merkmal ausgeführt werden, und zusätzliche Toleranzen können berücksichtigt werden.

Rechtwinkligkeit   Messen ment

Beim Vergleich mit anderen GD&T-Anmerkungen sind sowohl die Oberflächen- als auch die Achsenrechtwinkligkeit relativ einfach zu messen.

Messung der Rechtwinkligkeit der Oberfläche

Ein Höhenmesser ist erforderlich, um die Vertikalität der Oberfläche zu messen. Während des Messvorgangs bleibt die Referenzfläche in Kontakt mit der Platte.

Der Freiheitsgrad des Messwerkzeugs (oder -teils) wird eingeschränkt, indem nur eine Relativbewegung in vertikaler Richtung zugelassen wird. Die Abweichung auf der Höhenmesserskala gibt die Vertikalität des Merkmals an.

Messung der Rechtwinkligkeit der Achse

Die Rechtwinkligkeit der Achsen wird normalerweise mit speziell angefertigten Messgeräten gemessen. Diese Messgeräte sind unter Berücksichtigung der charakteristischen virtuellen Bedingungen konstruiert.

Achsenrechtwinkligkeit wird normalerweise in MMC genannt, um eine gute Passform in allen Situationen zu gewährleisten. Zusätzliche Toleranzen spielen auch eine Rolle bei der Definition des Maßbereichs, der die Toleranzprüfung besteht.

Verwendung der Rechtwinkligkeit

Aufgrund seiner Einfachheit und Praktikabilität ist Vertikalität eine sehr gebräuchliche Notation in GD&T. Flächen- und Achsenrechtwinkligkeit werden häufig in Konstruktionszeichnungen verwendet, um die erforderliche Rechtwinkligkeit sicherzustellen.

In ihrer Oberflächenform kann die Vertikalität die Ebene und die gekrümmte Oberfläche kontrollieren. Beispielsweise kann es die Vertikalität der zylindrischen Oberfläche relativ zum Boden des Zylinders sicherstellen. Es kann auch für Mittelebenentoleranzen verwendet werden.

In seiner Achsenform kann vertikal die Mittelachse verschiedener Vorder- und Rückseitenmerkmale steuern. Es wird hauptsächlich verwendet, um die Vertikalität der Löcher und Stifte sicherzustellen, damit sie perfekt in die Baugruppe passen.
