Bearbeiten Sie das Ende eines langen Teils mit vertikaler Spannung

Es ist immer eine Herausforderung, wenn es sich um ein langes Teil handelt, das eine Bearbeitung am Ende oder an den Enden erfordert. Ebenso herausfordernd ist es, wenn Sie die Seite eines großen Teils bearbeiten müssen. Wenn Ihre Einrichtung nicht mit einer Werkzeugmaschine ausgestattet ist, die groß genug ist, um ein solches Teil innerhalb des Arbeitsvolumens über dem Maschinenbett zu montieren, haben Sie ziemlich Pech. Selbst wenn Sie eine Maschine haben, die groß genug ist, um das übergroße Teil aufzunehmen, kann das Befestigen oder Montieren des Teils oft sehr schwierig sein. Traditionell würde jede Gantry-Maschine oder Router-Maschine aufgrund des begrenzten Freiraums unter der Brücke sofort disqualifiziert. Es sei denn, diese Maschine ist eine DATRON M8Cube.

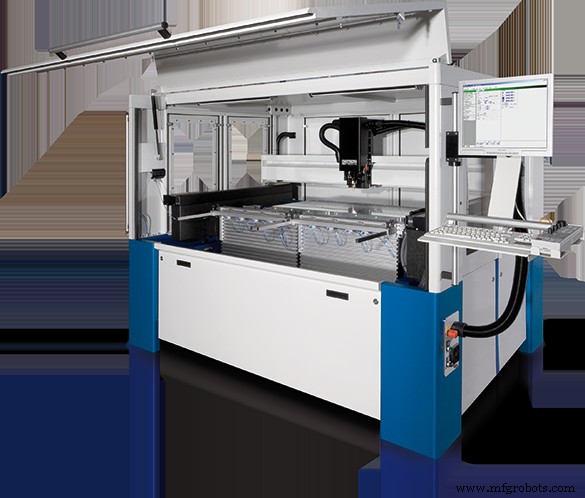

Der in Deutschland konstruierte M8Cube im Gantry-Stil hat einen Bearbeitungsbereich von 1.020 mm (40 Zoll) x 830 mm (32 ½ Zoll) x 245 mm (9 ½ Zoll). Dies ist eine gute Lösung, wenn große Präzisionsteile bearbeitet werden müssen, die nicht größer als 9 Zoll hoch oder tief sind. Was ist, wenn Sie mit einer großen Form oder einem Elektronikgehäuse konfrontiert sind, das 12 Zoll hoch ist? Der M8Cube bietet einen offenen Bereich im vorderen Teil des Maschinentisches, der es Ihnen ermöglicht, höhere Teile zu montieren, die normalerweise nicht unter das Portal passen würden. Dies ist eine Art Falltüröffnung mit vertikalen Befestigungslöchern an der Vorderseite der Öffnung, um Ihre übergroßen Teile sicher zu befestigen. Oft können Teile montiert werden, während sie noch innerhalb des Bearbeitungsbereichs bleiben. Sie könnten sogar ein langes Profil (z. B. 36 Zoll lang) vertikal innerhalb dieses offenen Bereichs montieren, wobei das Ende leicht über der Tischoberfläche liegt. Dadurch können Sie das Ende des Profils auf ein Minimum über der Klemme halten, wodurch Vibrationen im Werkstück reduziert werden. Jetzt müssen Sie nur noch das Ende des Teils bearbeiten, während der Rest des linearen Teils weit unter die Tischoberfläche reicht. Dies ist eine einzigartige Funktion, die in ihre Standardmaschine integriert ist. Diese Funktion bietet viel Flexibilität und Vielfalt für den Job-Shop, der nie weiß, was für ein Projekt er als nächstes erwartet.

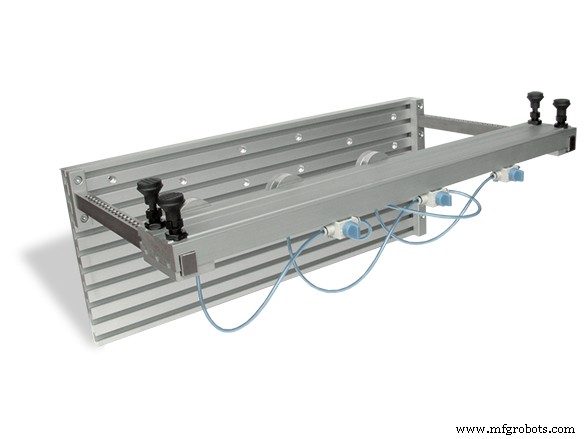

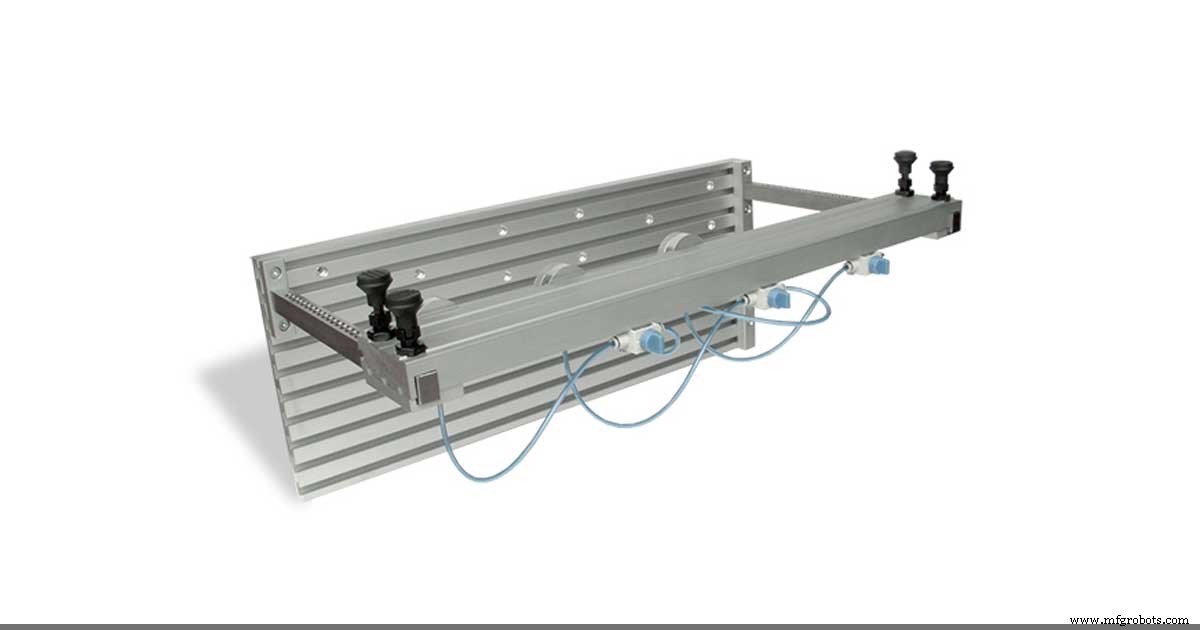

DATRON bietet auch eine einzigartige Reihe pneumatischer vertikaler Spannsysteme an, um die Montage linearer oder übergroßer Teile innerhalb des offenen Bereichs zu erleichtern. Diese vertikalen Spannsysteme wurden speziell für den offenen Bereich M8Cube entwickelt. Die Werkstückhaltelösung lässt sich schnell an den M6-Gewindebohrungen an der Vorderseite des offenen Bereichs montieren. Dieses vertikale Spannsystem wird pneumatisch angetrieben zum schnellen Spannen und Lösen von Werkstücken per Knopfdruck. Für Teile mit kurzer Taktzeit ist dieses vertikale Spannsystem ideal, da innerhalb von Sekunden ein Teil entnommen, ein neues Teil eingelegt und wieder gespannt werden kann. Sie können auch Ihr eigenes vertikales Klemmsystem entwickeln und es an den vorgesehenen Befestigungslöchern montieren.

Wenn Sie mit einem ungewöhnlichen Werkstück konfrontiert sind, das nicht in Ihre herkömmliche CNC-Maschine passt, würden wir uns gerne mit Ihnen beraten, um zu sehen, ob diese einzigartige Unterbringung mit einfachem Design die Antwort auf Ihr schwierigstes Teil sein könnte.
