Zahnradpumpen in der Hydraulik: Funktionsweise, Typen, Vor- und Nachteile

Zahnradpumpen sind die **arbeitsstärksten und verbreitetsten Hydraulikpumpen** weltweit. Ihr einfaches Prinzip, hohe Robustheit und gutes Preis-Leistungs-Verhältnis machen sie zur ersten Wahl für mobile Hydraulik, Schmieranlagen und mittlere Industrieanwendungen. Dieser Beitrag bietet einen umfassenden technischen Überblick.

Funktionsprinzip

Zwei ineinandergreifende Zahnräder (Antriebsrad + getriebenes Rad) rotieren in einem eng anliegenden Gehäuse. Beim Auseinanderlaufen der Zähne auf der Saugseite entsteht **Unterdruck → Fluid strömt in die Zahnlücken**. Das Fluid wird im Zahngrund um den Umfang transportiert und auf der Druckseite durch das **Ineinandergreifen der Zähne verdrängt → Druckaufbau**. Die Dichtung erfolgt über minimalen Spalt (µm-Bereich) zwischen Zahnkopf und Gehäuse sowie Axialdichtung (Gleitlager/Deckel).

Hauptbauarten

Kennzahlen und Leistung

• Verdrängung V_g: 0,5 – 300 cm³/U (Standard 1–100 cm³/U)
• Drehzahl: 500 – 3.000 min⁻¹ (bis 4.000 min⁻¹ kurzzeitig)
• Volumetrischer Wirkungsgrad η_vol: 85–95 % (abhängig von Druck, Viskosität, Verschleiß)
• Gesamtwirkungsgrad η_t: 80–88 %
• Pulsation: 6–12 % Druckwelligkeit (Zahnzahl abhängig) – Pulsationsdämpfer oft nötig
• Geräusch: 60–75 dB(A) (abhängig von Drehzahl, Druck, Einbau)

Vorteile

• ✅ **Einfacher, kompakter Aufbau** – wenige Bauteile, leicht
• ✅ **Robust gegen Verunreinigungen** – im Vergleich zu Kolbenpumpen unempfindlicher
• ✅ **Selbstansaugend** – gute Saugfähigkeit (bis 0,8 bar abs. bei niedriger Viskosität)
• ✅ **Günstig in Anschaffung und Wartung**
• ✅ **Große Viskositätsbandbreite** (10–100.000 cSt) – ideal für Schmieröle

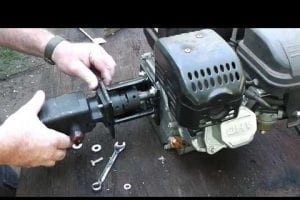

• ✅ **Hohe Drehzahl möglich** – direkte Ankopplung an E-Motor/Verbrennungsmotor

Nachteile & Grenzen

• ❌ **Begrenzter Druck** (max. ~280 bar) – für Hochdruck (> 350 bar) ungeeignet
• ❌ **Druckpulsation** – erfordert Dämpfer bei druckempfindlichen Verbrauchern
• ❌ **Lecköl steigt mit Druck und Verschleiß** – volumetrischer Wirkungsgrad sinkt über Lebensdauer
• ❌ **Axial- und Radialkräfte auf Welle** – bei hohem Druck Lagerbelastung, externes Lager oft nötig
• ❌ **Nicht für abrasive/korrosive Fluide** ohne spezielle Werkstoffe (Standard: Gusseisen/Stahl, NBR/Viton)
• ❌ **Geräuschentwicklung** bei hoher Drehzahl/Druck

Werkstoffe und Dichtungen

Auslegung und Auswahl – Checkliste

1. Q_erf [l/min] und p_max [bar] definieren (mit Reserve 10–15 %)
2. Fluid, Viskosität, Temperaturbereich festlegen
3. Verdrängung berechnen: V_g = Q / (n × η_vol) → Nächstgrößere Standardgröße wählen
4. NPSH_verf > NPSH_erf + 0,5 m prüfen (Saugleitung dimensionieren)
5. Motorleistung: P = (Q × p) / (600 × η_t) × 1,15
6. Filtration: β₁₀ ≥ 200 (ISO 4406 18/16/13 oder besser)
7. Entlüftung, Druckbegrenzung, Temperaturüberwachung einplanen

Wartung und Lebensdauer

• Ölwechsel alle 1.000–2.000 Bh oder nach Ölanalyse (Viskosität, Wasser, Partikel, AN)
• Filterwechsel bei Δp-Anzeige oder Intervall
• Leckölmenge überwachen – starker Anstieg = Verschleiß / Austausch nötig
• Geräusch/Vibration überwachen – Frequenzanalyse (Zahnfrequenz) zeigt Verschleiß früh
• Typische Lebensdauer: 10.000–20.000 Bh bei korrekter Auslegung und Wartung

Moderne Entwicklungen

• Schrägverzahnte Zahnräder (Helical Gears): Deutlich geringere Pulsation und Geräusch (bis -10 dB)
• Micro-Texturierung der Laufflächen: Verbessert Schmierschicht, reduziert Verschleiß
• Integrierte Sensorik: Druck, Temperatur, Vibration im Gehäuse → Condition Monitoring
• Additiv gefertigte Gehäuse: Optimierte Strömungskanäle, Gewichtsreduktion

Fazit

Die **Außenzahnradpumpe ist der „VW Käfer“ der Hydraulik**: einfach, robust, günstig, überall einsetzbar. Für Drücke bis 250 bar, mittlere Volumenströme und normale Umgebungsbedingungen ist sie **oft die wirtschaftlichste Lösung**. Ihre Grenzen (Druck, Pulsation, Lecköl bei Verschleiß) kennt der Konstrukteur – und wählt bei Bedarf Flügelzellen- oder Kolbenpumpen. **Entscheidend für lange Lebensdauer: Sauberes Öl (Filtration β₁₀≥200), korrekte Viskosität, NPSH-Sicherheit, und keine Überlastung über Nennwerte hinaus.**
