Automobil-Echtzeituhren bieten einen weiten Temperaturbereich

Diodes gab bekannt, dass ab sofort automobilkonforme Versionen seiner beliebten, stromsparenden Echtzeituhr-Lösungen (RTC) PT7C4363BQ und PT7C4563BQ (mit einstellbarem Timer) erhältlich sind. Aufgrund ihres breiten Temperaturbereichs eignen sie sich für Automobilanwendungen, einschließlich Infotainment-Systemen, Dashboard-Displays und Telematikboxen (T-Box).

Der PT7C4363BQ und der PT7C4563BQ sind nach AEC-Q100 Grade 1 qualifiziert und decken den Temperaturbereich von -40 bis +125°C ab. Sie sind PPAP-fähig und werden in IATF16949-zertifizierten Einrichtungen hergestellt. Ein breiter Betriebsspannungsbereich von 1,3 V bis 5,5 V ermöglicht Flexibilität beim Design, während ein geringer Backup-Strom von 400 nA bei 3,0 V diese Geräte extrem stromsparend macht.

Die Teile sind so konzipiert, dass sie direkt an einen externen, kostengünstigen 32,768-kHz-Quarz mit einem äquivalenten Serienwiderstand von bis zu 100 kΩ angeschlossen werden können. Neben einer Echtzeituhr können die Geräte auch eine Rechteckwellenausgabe mit einer wählbaren Frequenz von 1 Hz, 32 Hz, 1024 Hz oder 32.768 Hz liefern. Auf genaue Zeit- und Datumsdaten wird über die I2C-Schnittstelle zugegriffen. Die Anpassung der Anzahl der Tage im Monat erfolgt automatisch, eine Weckfunktion ist ebenfalls enthalten. PT7C4363BQ und PT7C4563BQ sind im SOIC-8-Paket verfügbar.

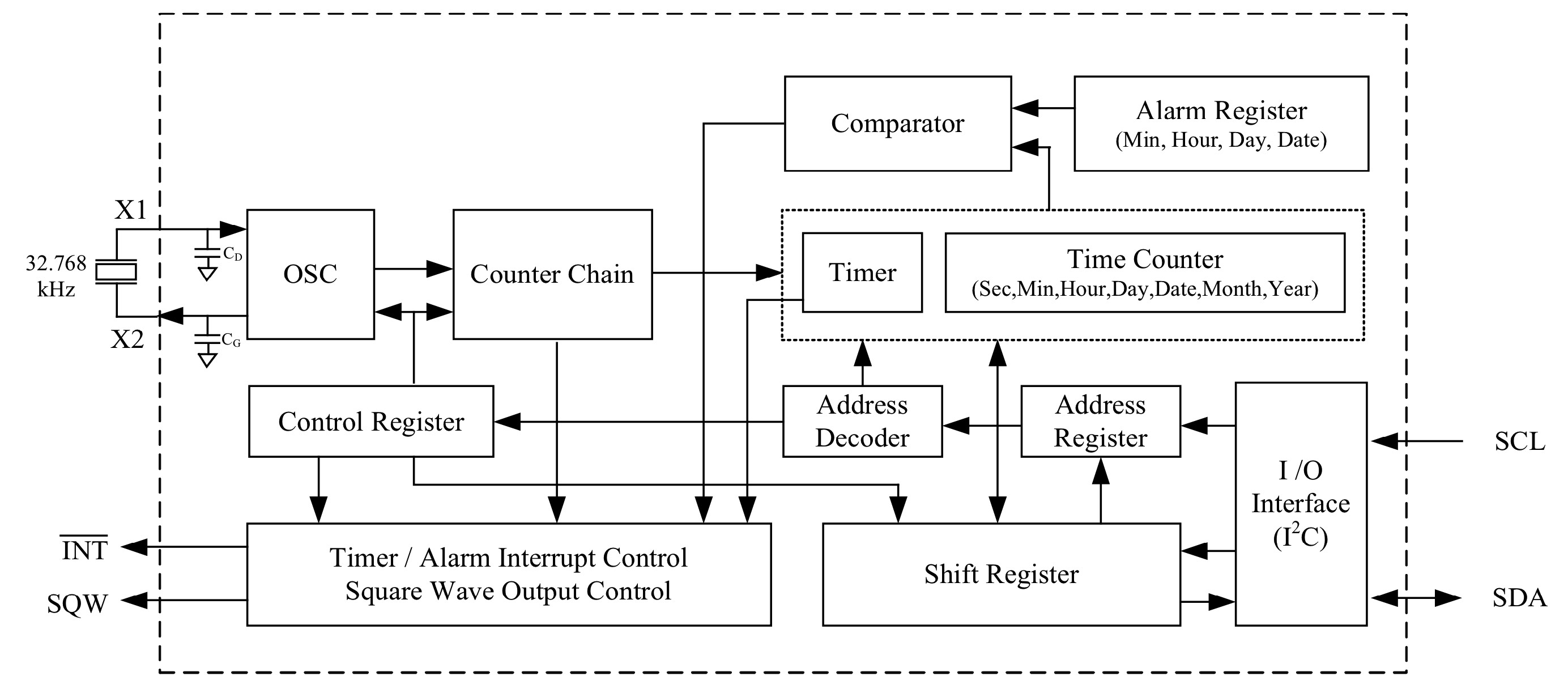

Abbildung:Funktionsblockdiagramm für PT7C4363BQ und PT7C4563BQ. (Quelle:Dioden)
