PMICs reduzieren den Strom, steigern die Effizienz

Als dedizierte Companion-Chips für EFR32-Wireless-Geräte und EFM32-Mikrocontroller (MCUs) entwickelt, bietet die EFP01 Power Management IC (PMIC)-Familie von Silicon Labs eine verbesserte Energieeffizienz für batteriebetriebene Anwendungen, einschließlich IoT-Sensoren, Asset-Tags, Smart Meter, Home and Produkte für Gebäudeautomation, Sicherheit sowie Gesundheit und Wellness. Der EFP01 erfüllt die Energiesparanforderungen von IoT-Designs und reduziert den Aktiv- und Ruhestrom um bis zu 50 %, erhöht die Leistungsumwandlungseffizienz und verlängert die Batterielebensdauer.

Die PMICs helfen Entwicklern, den optimalen Batterietyp und die optimale Chemie für ihre Anwendungen auszuwählen und gleichzeitig die Stromversorgung eines Produkts über mehrere Ausgangsschienen und Spannungen zu steuern, so Silicon Labs.

Die PMICs vereinfachen das Design von Stromversorgungssystemen und reduzieren den Stromverbrauch dank ihrer verbesserten Steuerung. Sie umfassen Niederspannungs-DC/DC-Wandler und -Regler sowie einen flexiblen Mechanismus zur Verwaltung der Stromschienen in einem Systemdesign.

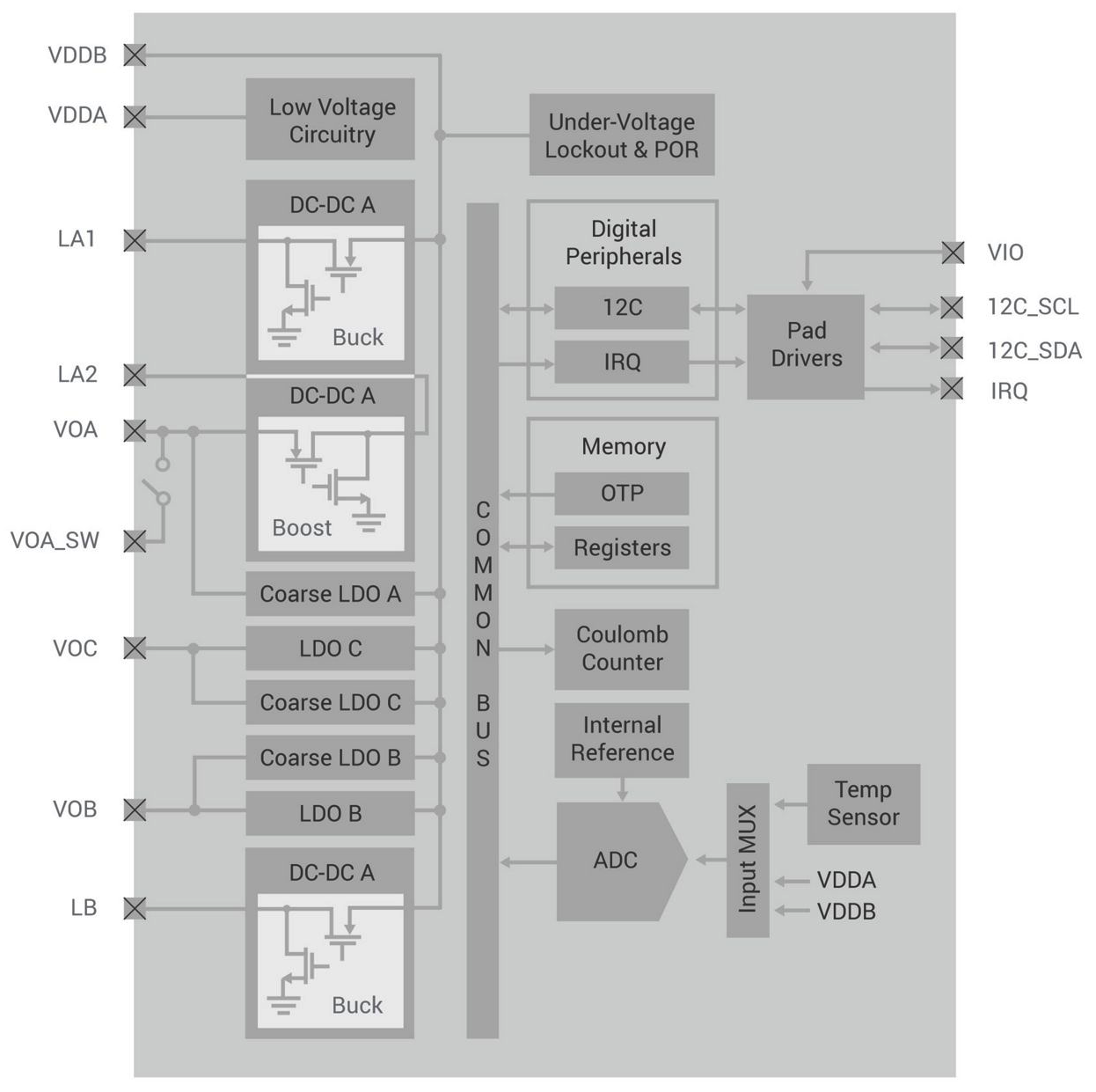

Abbildung:EFP01 PMIC-Blockdiagramm. (Quelle:Silicon Laboratories)

Silicon Labs erleichtert auch die Konfiguration einer stromsparenden Wireless-Lösung mit der neuen PMIC-Familie, indem es eine schlüsselfertige Power-Management-Begleitlösung für die Wireless Gecko-SoCs und -MCUs bereitstellt. Die Tools von Simplicity Studio umfassen Referenzdesigns, Beispielanwendungen sowie Tools für Energieprofiler und Netzwerkanalyse.

Zu den wichtigsten Funktionen gehören:

• Ein breiter Eingangsspannungsbereich (0,8 V bis 5,5 V) unterstützt eine Reihe von Batterien und breite Ausgangsspannungen unterstützen eine Vielzahl von Peripheriegeräten, MCUs und Funkgeräten.
• Die PMICs ermöglichen eine Abwärts- und Aufwärtsspannungswandlung sowie eine kombinierte Aufwärts- und Abwärtsbewegung („Boost-Bootstrap“) und unterstützen Niederspannungs- und Hochstromschienen für IoT-Produkte, die Knopfzellenbatterien und eine höhere Sendeleistung (bis zu + .) benötigen 20 dBm).
• Mehrere Ausgangsstromschienen ermöglichen die Stromversorgung eines gesamten IoT-Produkts von einem PMIC, wodurch weniger Platz auf der Platine benötigt wird und das Software-/Hardware-Design vereinfacht wird.
• Bietet einen niedrigen Ruhestrom von nur 150 nA, um den Ruhestrom zu reduzieren und die Batterielebensdauer zu verlängern.
• Unterstützt Coulomb-Zählung (eine Funktion, die nach Angaben des Unternehmens von wenigen PMIC-Lösungen angeboten wird) und bietet wichtige Informationen für die Schätzung der Batterielebensdauer und die vorbeugende Wartung.

Muster und Produktionsmengen von EFP01-PMICs in einem 3 × 3-mm-QFN20-Gehäuse sind ab sofort zu Preisen ab 0,55 USD (USD UVP) bei Mengen von 10.000 erhältlich. Es stehen drei Entwicklungsboards zur Verfügung, darunter das SLWRB4179B-Funkboard zum Preis von 39 USD (UVP) und zwei PMIC-Evaluierungsboards zum Preis von jeweils 49 USD (UVP).
