DS18B20 Temperatursensor

Der digitale Temperatursensor wie DS18B20 folgt dem Single-Wire-Protokoll und kann verwendet werden, um Temperaturen im Bereich von -67oF bis +257oF oder -55oC bis +125oC mit einer Genauigkeit von +-5% zu messen. Der Bereich der vom 1-Draht empfangenen Daten kann von 9-Bit bis 12-Bit reichen. Denn dieser Sensor folgt dem Single-Wire-Protokoll und die Steuerung kann über einen einzigen Pin des Mikrocontrollers erfolgen. Dies ist ein erweitertes Protokoll, bei dem jeder Sensor mit einem seriellen 64-Bit-Code eingestellt werden kann, der die Steuerung zahlreicher Sensoren mit einem einzigen Pin des Mikrocontrollers unterstützt. Dieser Artikel beschreibt einen Überblick über einen DS18B20 Temperatursensor

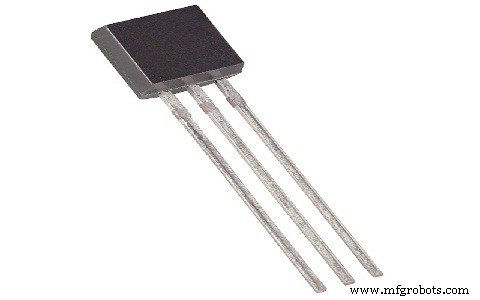

Was ist ein DS18B20 Temperatursensor?

Der DS18B20 ist eine Art von Temperatursensor und liefert 9- bis 12-Bit-Temperaturmesswerte. Diese Werte zeigen die Temperatur eines bestimmten Geräts. Die Kommunikation dieses Sensors kann über ein Eindraht-Busprotokoll erfolgen, das eine Datenleitung verwendet, um mit einem inneren Mikroprozessor zu kommunizieren. Außerdem wird dieser Sensor direkt über die Datenleitung mit Strom versorgt, sodass eine externe Stromversorgung entfallen kann. Die Anwendungen des Temperatursensors DS18B20 umfassen Industriesysteme, Konsumgüter, thermisch empfindliche Systeme, thermostatische Steuerungen und Thermometer.

DS18B20 Pin-Konfiguration

Die unten besprochene Pin-Konfiguration von DS18B20.

• Pin1 (Masse):Dieser Pin wird verwendet, um mit dem GND-Anschluss der Schaltung zu verbinden
• Pin2 (Vcc):Dieser Pin wird verwendet, um den Sensor mit Strom im Bereich von 3,3V oder 5V zu versorgen
• Pin3 (Daten):Der Daten-Pin liefert den Temperaturwert, der mit Hilfe der 1-Draht-Methode kommunizieren kann.

Spezifikationen

Die Spezifikationen dieses Sensors umfassen Folgendes.

• Dieser Sensor ist ein programmierbarer und digitaler Temperatursensor
• Die Kommunikation dieses Sensors kann mit Hilfe einer 1-Wire-Methode erfolgen
• Der Stromversorgungsbereich beträgt 3,0 V – 5,5 V
• Fahrenheit gleich s bis -67 °F bis +257 °F
• Die Genauigkeit dieses Sensors beträgt ±0,5 °C
• Die o/p-Auflösung reicht von 9-Bit bis 12-Bit
• Es ändert die 12-Bit-Temperatur innerhalb von 750 ms in ein digitales Wort
• Dieser Sensor kann über die Datenleitung mit Strom versorgt werden
• Alarmoptionen sind programmierbar
• Das Multiplexing kann durch eine eindeutige 64-Bit-Adresse aktiviert werden
• Die Temperatur kann von -55°C bis +125°C berechnet werden.
• Diese sind als SOP, To-92 und auch als wasserdichter Sensor erhältlich

Arbeitsprinzip

Das Funktionsprinzip dieses DS18B20-Temperatursensors ist wie bei einem Temperatursensor. Die Auflösung dieses Sensors reicht von 9 Bit bis 12 Bit. Aber die Standardauflösung, die zum Einschalten verwendet wird, beträgt 12 Bit. Dieser Sensor wird in einem inaktiven Zustand mit geringer Leistung mit Strom versorgt. Die Temperaturmessung, sowie die Umrechnung von A-nach-D, kann mit einem convert-T-Befehl erfolgen. Die resultierenden Temperaturinformationen können im 2-Byte-Register des Sensors gespeichert werden, und dieser Sensor kehrt danach in seinen inaktiven Zustand zurück.

Wenn der Sensor von einer externen Stromversorgung mit Strom versorgt wird, kann der Master neben dem Convert T-Befehl Lesezeitschlitze bereitstellen. Der Sensor reagiert, indem er 0 liefert, obwohl die Temperaturänderung in der Verbesserung ist, und reagiert, indem er 1 liefert, obwohl die Temperaturänderung abgeschlossen ist.

DS18B20 Temperatursensoranwendungen

Die Anwendungen von DS18B20 umfassen Folgendes.

• Dieser Sensor wird häufig verwendet, um die Temperatur in starren Umgebungen zu berechnen, die Minen, chemische Lösungen, ansonsten Boden usw. umfassen.
• Dieser Sensor wird verwendet, um die Flüssigkeitstemperatur zu messen.
• Wir können es in der Thermostatsteuerung verwenden.
• Es kann in der Industrie als Temperaturmessgerät verwendet werden.
• Dieser Sensor wird als Thermometer verwendet.
• Es kann in Geräten verwendet werden, die empfindlich auf Wärme reagieren.
• Diese werden in HLK-Systemen verwendet.
• Anwendungen, bei denen die Temperatur an mehreren Punkten gemessen werden muss.

Also hier dreht sich alles um einen DS18B20 Temperatursensor. Dieser Sensor kann in zwei Paketen wie dem einfachen DS18B20-Sensor und dem wasserdichten DS18B20-Sensor verfügbar sein, die in Hydroprojekten verwendet werden, um die Temperatur des Wassers zu bestimmen. Hier ist eine Frage an Sie, was sind die Vorteile eines DS18B20 Temperatursensors?
