MQ135 Alkoholsensor-Schaltkreis und Funktionieren

Der MQ Eine Reihe von Gassensoren verwendet eine kleine Heizung im Inneren mit einem elektrochemischen Sensor. Diese Sensoren sind empfindlich gegenüber einer Reihe von Gasen und werden bei Raumtemperatur verwendet. Der Alkoholsensor MQ135 ist ein Sno2 mit einer geringeren Leitfähigkeit für saubere Luft. Wenn das explosive Zielgas vorhanden ist, nimmt die Leitfähigkeit des Sensors mit zunehmender Gaskonzentration zu. Durch die Verwendung einfacher elektronischer Schaltungen wandelt es die Leitfähigkeitsladung in das entsprechende Ausgangssignal der Gaskonzentration um

Der MQ135 Gassensor weist eine hohe Empfindlichkeit gegenüber Ammoniak, Sulfid, Benzoldampf, Rauch, und in anderen schaden Vollgas. Es ist kostengünstig und für verschiedene Anwendungen geeignet. Es gibt verschiedene Arten von Alkoholsensoren wie MQ-2, MQ-3, MQ-4, MQ-5, MQ-6 usw.

Was ist ein Alkoholsensor?

Ein Alkoholsensor erkennt die Aufmerksamkeit von Alkoholgas in der Luft und eine analoge Spannung ist ein Ausgangswert. Der Sensor kann bei Temperaturen von -10 bis 50 °C mit einer Stromversorgung von weniger als 150 Ma bis 5 V aktiviert werden. Der Erfassungsbereich reicht von 0,04 mg/L bis 4 mg/L, was für Alkoholtester geeignet ist.

MQ-135 Gassensor

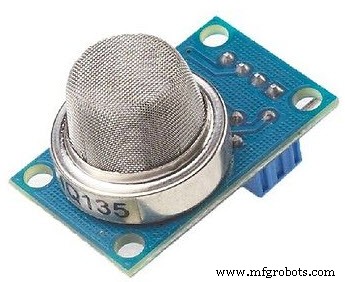

Der MQ-135 Gassensor erkennt Gase wie Ammoniak, Stickstoff, Sauerstoff, Alkohole, aromatische Verbindungen, Sulfide und Rauch. Der Boost-Konverter des Chip-MQ-3-Gassensors ist PT1301. Die Betriebsspannung dieses Gassensors beträgt 2,5 V bis 5,0 V. Der MQ-3 Gassensor hat eine geringere Leitfähigkeit, um die Luft als Gassensormaterial zu reinigen. In der Atmosphäre können wir Schadstoffe finden, aber die Leitfähigkeit des Gassensors steigt mit der Konzentration des Schadstoffs. Der Gassensor MQ-135 kann eingesetzt werden, um Rauch, Benzol, Dampf und andere schädliche Gase zu erkennen. Es hat das Potenzial, verschiedene schädliche Gase zu erkennen. Der Gassensor MQ-135 ist günstig in der Anschaffung. Das Grundbild des MQ-135-Sensors ist in der folgenden Abbildung dargestellt.

Grundlegende Pin-Konfiguration des Alkoholsensors

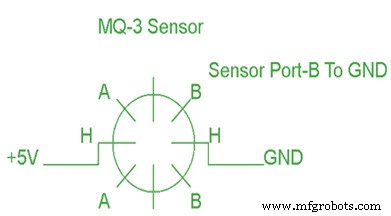

Der Alkoholgassensor MQ-3 besteht aus insgesamt 6 Pins, einschließlich A, H, B, und die anderen drei Pins sind A, H, B von insgesamt 6 -Pins verwenden wir nur 4 Pins. Die beiden Pins A, H werden für Heizzwecke verwendet und die anderen beiden Pins werden für Masse und Strom verwendet. Im Inneren des Sensors befindet sich ein Heizsystem, das aus Aluminiumoxid, Zinndioxid, besteht. Es hat Heizschlangen zur Erzeugung von Wärme und wird daher als Wärmesensor verwendet. Das folgende Diagramm zeigt das Pin-Diagramm und die Konfiguration des MQ-3 Alkoholsensors.

Arbeitsprinzip und Schaltplan

Der Alkoholsensor MQ-135 besteht aus einem Zinndioxid (SnO2), einer perspektivischen Schicht in Aluminiumoxid-Mikroröhrchen (Messelektroden) und einem Heizelement in einem rohrförmigen Gehäuse. Die Stirnseite des Sensors ist von einem Edelstahlnetz umschlossen und auf der Rückseite befinden sich die Anschlussklemmen. Im Atem vorhandener Ethylalkohol wird durch das Heizelement zu Essigsäure oxidiert. Mit der Ethylalkoholkaskade auf der Zinndioxid-Sensorschicht nimmt der Widerstand ab. Durch Verwendung des externen Lastwiderstandes wird die Widerstandsänderung in eine geeignete Spannungsänderung umgewandelt. Nachfolgend sind der Schaltplan und die Anschlussbelegung eines MQ 135 Alkohols dargestellt.

MQ – 135 Luftqualitätssensor

Der Luftqualitätssensor ist auch ein MQ-135-Sensor zur Erkennung giftiger Gase, die in der Luft in Wohnungen und Büros vorhanden sind. Die Gassensorschicht der Sensoreinheit besteht aus Zinndioxid (SnO2); es hat eine geringere Leitfähigkeit im Vergleich zu sauberem Haar und aufgrund von Luftverschmutzung ist die Leitfähigkeit erhöht. Der Luftqualitätssensor erkennt Ammoniak, Stickoxide, Rauch, CO2 und andere schädliche Gase. Der Luftqualitätssensor verfügt über ein kleines Potentiometer, mit dem der Lastwiderstand des Sensorkreises eingestellt werden kann. Die 5V-Stromversorgung wird für den Luftqualitätssensor verwendet.

Der Luftqualitätssensor ist eine Anweisung zur Signalausgabe. Es hat zwei Ausgänge:Analogausgang und TTL-Ausgang. Der TTL-Ausgang ist ein schwaches Signallicht, auf das über die IO-Ports des Mikrocontrollers zugegriffen werden kann. Der Analogausgang ist eine Konzentration, d. h. eine steigende Spannung ist direkt proportional zur steigenden Konzentration. Auch dieser Sensor hat eine lange Lebensdauer und zuverlässige Stabilität.

Anwendungen des MQ 135 Gassensors

Die Anwendungen des Gassensors MQ 135 sind:

• Luftqualitätsmonitor
• Nachweis schädlicher Gase
• Erkennung der häuslichen Luftverschmutzung
• Erkennung von Industrieverschmutzung
• Tragbare Luftverschmutzungserkennung

Eigenschaften von MQ 135

• Gute Empfindlichkeit gegenüber schädlichen Gasen in einem weiten Bereich.
• Es hat eine lange Lebensdauer und niedrige Kosten.
• Verfügt über eine hohe Empfindlichkeit gegenüber Ammoniak, Benzol, Sulfidgasen.
• Es ist eine einfache Antriebsschaltung

Hier geht es um den Schaltplan des Alkoholsensors MQ135 und den Arbeitsvorgang und seine Anwendungen. Wir hoffen, dass die in diesem Artikel enthaltenen Informationen hilfreich sind, um gute Kenntnisse und ein besseres Verständnis des Projekts zu erlangen. Wenn Sie Fragen zu diesem Artikel und zu Elektro- und Elektronikprojekten haben, können Sie sich darüber hinaus im folgenden Abschnitt äußern. Hier ist eine Frage an Sie:Wie finde ich mit MQ135 Arduino einen Co2- und O2-Wert?
