Spannungssensoren: Funktionsweise und Schlüsselanwendungen in modernen Energiesystemen

Spannungssensoren sind kompakte, hochpräzise Geräte, die elektrische Spannung in ein messbares Output umwandeln – ob analog, digital oder akustisch. Ihr kleiner Fußabdruck, Sicherheit und Zuverlässigkeit machen sie unverzichtbar für die Überwachung von AC- oder DC-Versorgungen in allem von industriellen Steuerungssystemen bis zu Consumer-Elektronik.

Was ist ein Spannungssensor?

Ein Spannungssensor misst die Größe einer Eingangsspannung und wandelt sie in ein kontrolliertes Ausgangssignal um. Je nach Design kann der Output ein Schalter, eine analoge Spannung, ein Strom, ein Impuls oder sogar ein moduliertes Signal (AM, PWM, FM) sein. Die Antwort des Sensors wird typischerweise durch einen Spannungsteiler oder ein Sensorelement wie einen Widerstand oder Kondensator gesteuert.

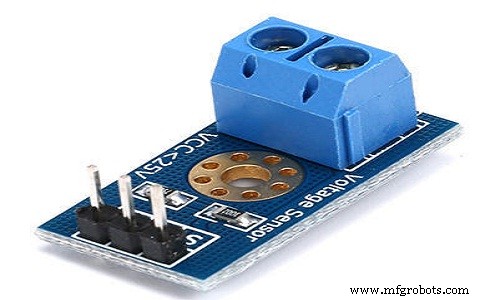

Das Gerät verfügt über zwei Eingangs-Pins – positiv (+) und negativ (−) –, die an den zu testenden Stromkreis angeschlossen werden. Der Output umfasst typischerweise einen Versorgungs-Pin (Vcc), eine Masse-Referenz (GND) und den Sensoreingang (analog oder digital).

Typen von Spannungssensoren

Spannungssensoren lassen sich basierend auf ihrem Messprinzip in zwei Kategorien einteilen:

1) Widerstandstyp-Sensor

Widerstandssensoren nutzen einen Spannungsteiler oder eine Brückenschaltung. Ein Präzisionswiderstand (oder ein variabler Widerstand) teilt die Eingangsspannung, und der resultierende Spannungsabfall wird als Output gelesen. In einer Brückenkonfiguration bilden vier Widerstände eine Wheatstone-Brücke; die unausgeglichene Spannung wird verstärkt, um kleinste Änderungen zu detektieren.

Mathematisch wird der Output berechnet als:

V_out = (R₁ / (R₁ + R₂)) × V_in

2) Kapazitiver Typ-Sensor

Kapazitive Sensoren beruhen auf einer variablen Kapazität, die zwischen zwei Leitern gebildet wird, die durch einen Isolator getrennt sind. Wenn der Sensor mit Strom versorgt wird (typischerweise 5 V), fließt ein kleiner Strom, der eine Elektronenverteilung erzeugt, die sich mit der angelegten Spannung ändert. Der Output ist proportional zum Kapazitätsverhältnis.

Die Beziehung lautet:

V_out = (C₁ / (C₁ + C₂)) × V_in

Anwendungen

Spannungssensoren ermöglichen eine breite Palette an Sicherheits- und Leistungsfunktionen, einschließlich:

• Erkennung von Stromausfällen und Überspannungszuständen
• Lastüberwachung und Fehlererkennung
• Sicherheitsschaltung und Schaltkreisschutz
• Temperaturgesteuertes Energiemanagement
• Dynamische Lastanpassung für Energieeffizienz

Durch Bereitstellung von Echtzeit-Spannungsfeedback helfen diese Geräte, Systemstabilität zu erhalten, Geräte zu schützen und Energieverbrauch zu optimieren.
