W Wolfram & Legierungen: Hochleistungsanwendungen in Stahl, hitzebeständigen Legierungen und Elektronik

W Wolfram & Legierungen: Hochleistungsanwendungen in Stahl, hitzebeständigen Legierungen und Elektronik

Wolfram (W) – Ordnungszahl 74 – ist ein VIB-Übergangsmetall, bekannt für seine außergewöhnliche Dichte (19,35 g/cm³), den höchsten Schmelzpunkt jedes reinen Metalls (3.422 °C) und bemerkenswerte chemische Inertheit. Diese Attribute untermauern seinen breiten Einsatz in Metallurgie, Hochtemperaturtechnik und fortschrittlicher Elektronik.

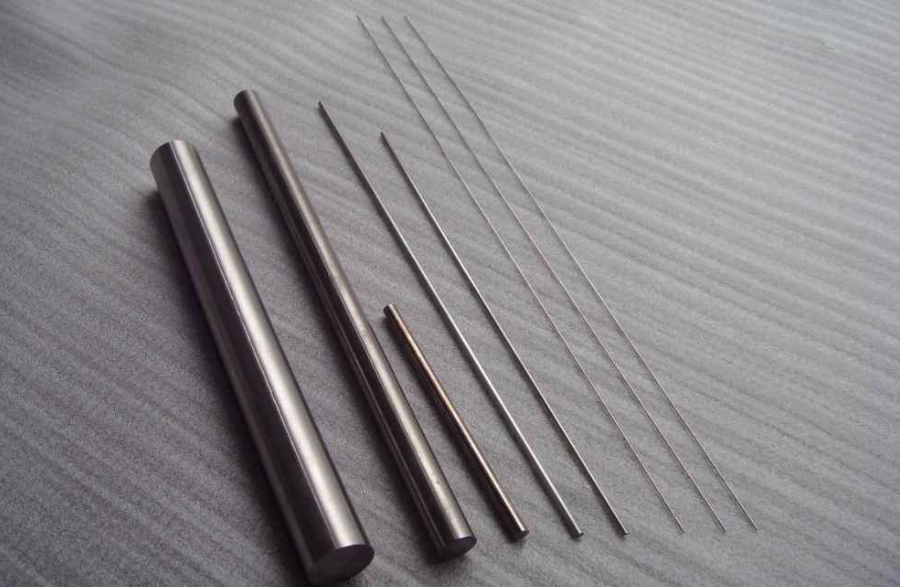

W Wolfram Anwendungen

W ist bei Raumtemperatur praktisch nicht reaktiv, widersteht Oxidation, Flusssäure, Salpeter- und Schwefelsäure. Es löst sich nur in einem gemischten HF-HNO₃-Gemisch und bleibt in Laugen stabil. Die Seltenheit des Elements (0,001 % der Kruste) und die wirtschaftliche Rentabilität von Wolframit (≈30 %) und Scheelit (≈70 %) machen Wolfram zu einer Premium-Ressource.

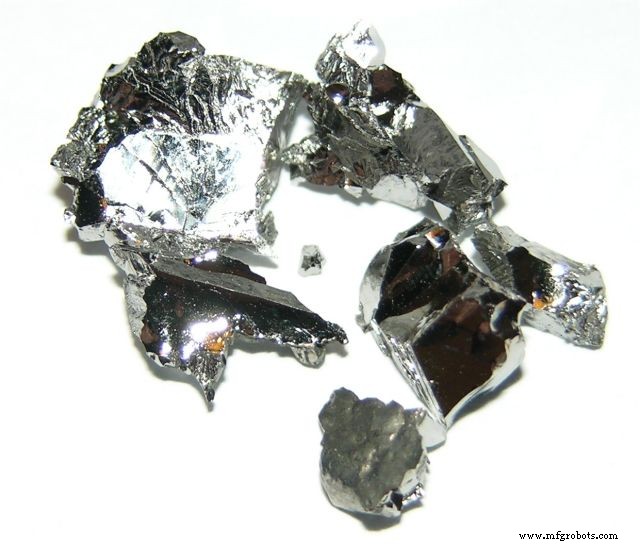

W Metall

Nachfolgend die Schlüsselsektoren, in denen Wolfram und seine Legierungen glänzen, getrieben durch ihren hohen Schmelzpunkt, Dichte, Härte und Wärmeleitfähigkeit.

1. Stahlindustrie

Wolfram ist ein Eckpfeiler von Spezialstählen. Schnellarbeitsstähle enthalten typischerweise 9–24 % W, 3,8–4,6 % Cr, 1–5 % Co/V und 4–7 % C. Diese Legierungen härten bei 700–800 °C aus und behalten Härte bis 650 °C, ideal für Schneidwerkzeuge und Matrizen. Typische Zusammensetzungen umfassen:

• W-Stahl (0,8–1,2 % W)
• Chrom-W-Si-Stahl (2–2,7 % W)
• Chrom-W-Stahl (2–9 % W)
• Cr-W-Mn-Stahl (0,5–1,6 % W)

2. Hitzebeständige Legierungen

Legierungen wie CoCrW mit 3–15 % W, 25–35 % Cr und 45–65 % Co bieten überlegene Verschleißfestigkeit bei Temperaturen über 1.200 °C. Anwendungen umfassen Aero-Motorenventile, Stanzmesser, Turbinenschaufeln und Bergbauausrüstung.

3. Hartmetall

Wolframkarbid (WC) Legierungen kombinieren 85–95 % WC mit 5–14 % Co-Binder. Durch Pulvermetallurgie hergestellt, erreichen sie 1.000–1.100 °C bei außergewöhnlicher Härte. Ihre hohe Schnittgeschwindigkeit übertrifft Werkzeugstähle, was sie Standard in Schneidwerkzeugen, Bergbauausrüstung und Ziehmatrizen macht.

4. Wolfram-Kupfer-Legierungen

Mit 10–40 % Cu vereinen Wolfram-Kupfer-Legierungen Kupfers Leitfähigkeit mit Wolframs Verschleißfestigkeit. Bei Temperaturen nahe 3.000 °C schmilzt und verdampft der Kupferanteil, wodurch Wärme abgeleitet wird – eine Eigenschaft, die ihnen den Spitznamen „selbstschwitzende“ Materialien einbrachte. Sie glänzen in Hochtemperaturkontakten wie Messerschaltern, Leistungsschaltern und Punktschweiß-Elektroden.

5. Wolfram-Schwerlegierungen

W-Schwerlegierungen (90–95 % W, 1–6 % Ni, 1–4 % Cu, teils Fe-Substitution) sind kritisch in Luft- und Raumfahrt und Verteidigung: Kreiselrotoren, Flugzeugsteuerflächen, Strahlenschutz, Radioisotopen-Behälter.

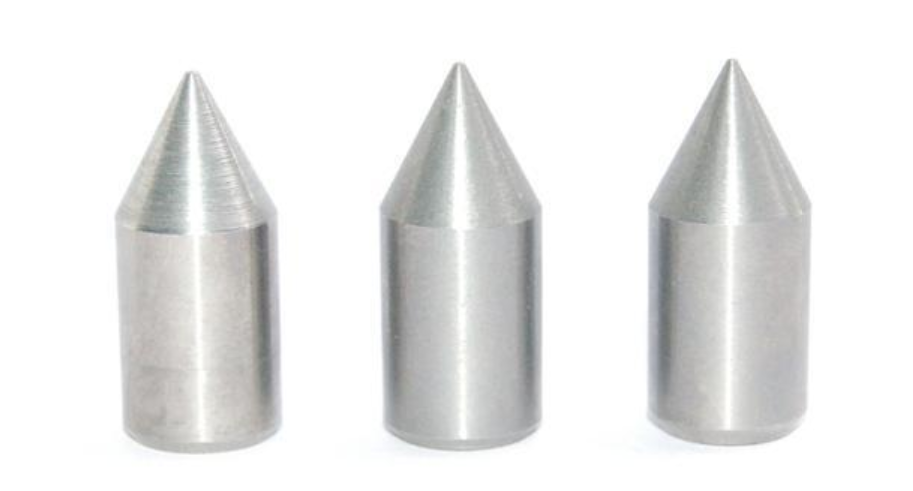

W Schwerlegierungen

6. Dotierte Wolframlegierungen

Zugabe von Oxiden wie K₂O, Al₂O₃, SiO₂ oder ThO₂ via Pulvermetallurgie erzeugt dotierte Wolframlegierungen. Diese können zu Drähten, Bändern und geschmiedeten Komponenten geformt werden, verwendet in Hochtemperaturröhren, Röntgenkathoden und Radioelektronik. Wolframs niedrige Verdampfungsrate (≈2.200–2.500 °C) sichert langlebige Filamente und Heizer.

Fazit

W und seine Legierungen sind unverzichtbar in moderner Fertigung und Hochtemperaturtechnologien. Für tiefere Einblicke in Wolfram und andere feuerfeste Metalle besuchen Sie Advanced Refractory Metals (ARM), einen führenden globalen Lieferanten mit Sitz in Lake Forest, Kalifornien.
