Gießereien verstehen: Das Rückgrat der modernen Fertigung

Gießereien sind Anlagen, die Metallgussteile produzieren und gussbezogene Dienstleistungen anbieten

Gießereien sind verantwortlich für unseren aktuellen Lebensstandard und die industrielle Entwicklung, doch die meisten von uns wissen fast nichts über sie. Also: Was ist eine Gießerei?

Gießerei-Definition

Vereinfacht: Eine Gießerei ist eine Fabrik, in der Gussteile hergestellt werden, indem Metall geschmolzen, flüssiges Metall in eine Form gegossen und erstarrt wird. Selbst wenn Sie nie in einer Gießerei waren oder wissen, wie eine aussieht – Sie sind von den Metallgussstücken umgeben, die sie produzieren. Wahrscheinlich lesen Sie dies weniger als 3 Meter von einem entfernt.

Gießereien produzieren nicht nur Metallprodukte für Motoren, Schienen oder Rohrkomponenten. Sie formen auch Bauteile für Maschinen, die benötigt werden, um viele der unverzichtbaren Konsumgüter herzustellen, von denen wir abhängen. 90 % aller Fertigwaren basieren auf Metallgussteilen.

Der Gießprozess

Um eine Gießerei zu verstehen, muss man den Gießprozess verstehen. Die generellen Schritte sind: Modellbau (Patternmaking), Formen (Molding), Schmelzen (Melting), Gießen (Pouring), Entformen (Ejection), Reinigen (Cleaning), Putzen/Entgraten (Fettling) und Prüfen (Inspection).

Die endgültige Gussform entspricht der Form, in die gegossen wird, daher werden Formen sorgfältig mit einem Modell geformt – einer Holz- oder Metallnachbildung des zu gießenden Objekts. Das gängigste Formmaterial ist Quarzsand, aber sie können aus verschiedenen Materialien hergestellt werden, abhängig vom Gussmetall und -verfahren.

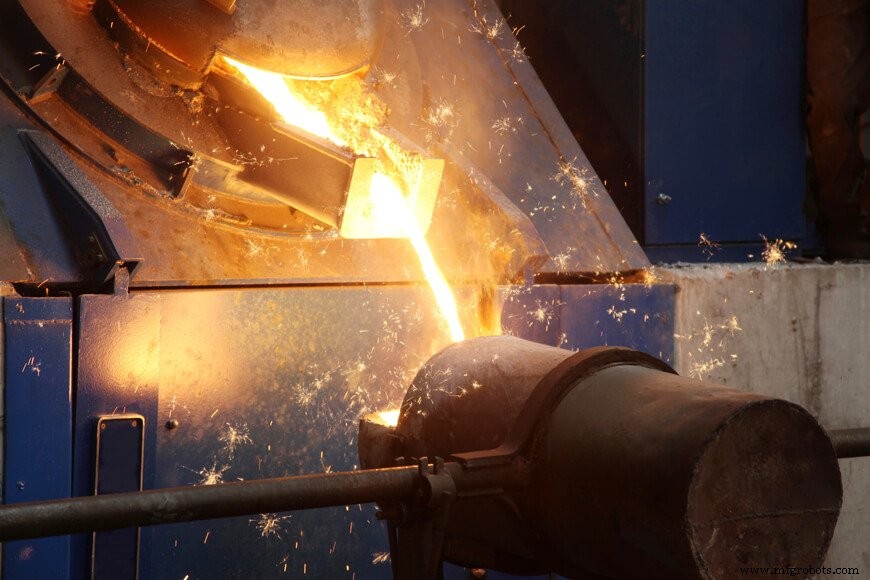

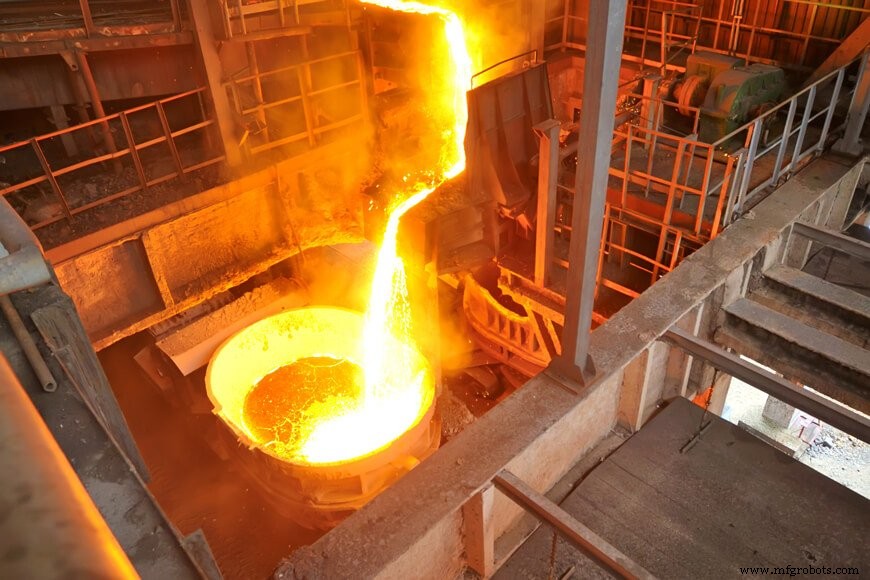

Ein Schmelzofen wird mit Metall „beschickt“ (charged) und über den Schmelzpunkt des Metalls erhitzt. Einmal erreicht die Schmelze eine spezifische Gießtemperatur, wird sie durch eine Düse aus dem Ofen in eine feuerfeste, ausgekleidete Stahlgießpfanne (ladle) abgelassen. Schlacke oder Verunreinigungen werden von der Schmelzoberfläche abgeschöpft. Die Pfanne wird dann gekippt, um flüssiges Metall in die Formhöhle zu gießen.

Die Form kühlt ab und das Metall erstarrt, dann wird der Guss aus der Form entformt und gereinigt. Der gereinigte Guss wird durch Fettling fertigbearbeitet – ein Prozess, der Übermaß vom Guss entfernt, um die spezifizierten Maße für das Endprodukt zu erreichen. Je nach Guss-Spezifikation kann Fettling schnell und einfach oder extrem detailreich sein. Fertige Gussteile werden dann von der Gießerei geprüft, bevor sie versendet werden.

Gießereien produzieren nicht nur Rohgussteile. Sie beherbergen oft weitere Operationen: Bauteildesign, Werkzeugbau, Prototyping, Zerspanen, Montage und andere After-Sales-Services.

Gießerei-Ausrüstung

Moderne Gießereien sind stark mechanisiert. Sie enthalten alle Maschinen und Geräte für Modell- und Kernbau, Gießen und Formen. Dazu gehören große Schmelzöfen, Pfannen, Gabelstapler, Kräne, Förderbänder und Transportgefäße. Alle Gießereigeräte sind speziell für zuverlässigen Betrieb in Schmelzofen-Hitze ausgelegt.

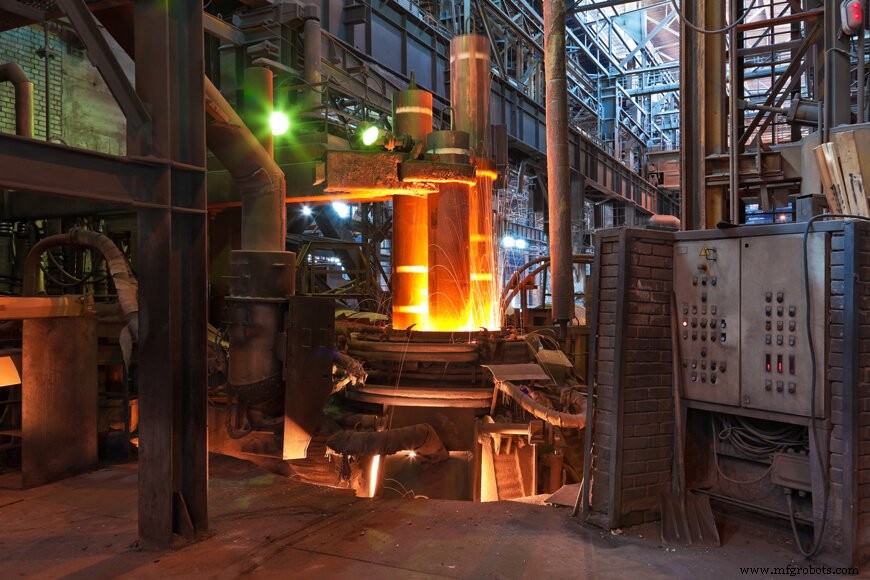

Der fundamentale Unterschied zwischen Gießereien ist ferroze (Eisen oder Stahl) oder nicht-ferroze (Aluminium, Messing, Bronze, Kupfer etc.). Die genaue Ausrüstungsart wird durch die bearbeiteten Metalle bestimmt; Lichtbogenöfen eignen sich ideal für Stahl, während eine auf Kupfer spezialisierte Gießerei eher einen Induktionsofen nutzt. Öfen reichen von kleinen Tischgeräten bis zu solchen, die mehrere Tonnen wiegen. Produktionsmengen reichen von Bruchteilen einer Unze bis zu mehreren Tonnen. Dieselbe Variabilität in Modell und Größe gilt für Modellbau- und Formmaschinen und die meisten anderen Gießereigeräte.

Gießerei-Design & Gefahrenminimierung

Eine Gießerei ist inhärent gefährlich. Ihre Haupttätigkeit ist Metallschmelzen, was häufig Temperaturen über 1.425 °C (2.600 °F) erfordert. Zum Kontext: Wasser, das mit einem aktiven Ofen in Kontakt kommt, dehnt sich augenblicklich auf das 1.600-fache seines Volumens aus – das Beschicken eines Ofens mit auch nur leicht feuchtem Metall reicht für eine katastrophale Dampfexplosion.

Die gewalttätige und unvorhersehbare Natur chemischer Reaktionen bei extremen Temperaturen verlangt Sicherheitsverfahren von gleicher Intensität. Alles an einer Gießerei ist darauf ausgelegt, Risiken beim Schmelzen und Transportieren von Metall zu minimieren.

Dieselben Bedingungen, die effektives und sicheres Schmelzen ermöglichen – Hitze ohne Feuchtigkeit – sind auch perfekte Bedingungen für unkontrollierte Brände. Gießerei-Design begegnet diesem durch Entfernen brennbarer Materialien und ständige Bereithaltung von Feuerlöschmitteln. Aufgrund des Dampfexplosionsrisikos kann Wasser nicht zum Löschen von Gießereibränden genutzt werden. Stattdessen konzentrieren sich Löschbemühungen auf Ersticken der Flammen mit Industrie-Feuerlöschern und trockenem Sand.

Beschicken – Laden von Metall in den Ofen zum Schmelzen – ist eine der gefährlichsten Operationen in der Gießerei. Ein kleiner Fehler kann von Gerätezerstörung bis zu Verletzung oder Tod führen. Gießer machen jahrelange Lehrzeit, um das nötige Verständnis der Metalle, ihrer Schmelztemperaturen und sicherer Verfahren zu entwickeln.

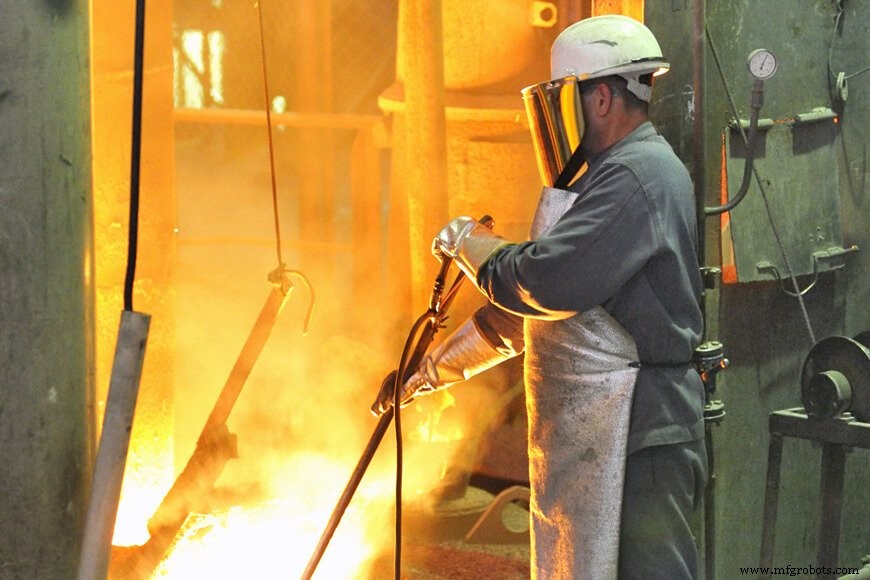

Unüberraschend haben Gießereien hohe Umgebungstemperaturen. Sie sind heiße, schweißtreibende Arbeitsplätze – verschärft durch vorgeschriebene Schutzausrüstung: Helme, Augenschutz, Gesichtsschilde, dicke aluminisierte Kleidung. So intensiv die Hitze auch ist, Arbeiter könnten sie gar nicht ertragen ohne die hohen Decken. Gießereien sind mit hohem Dach für Luftzirkulation konzipiert.

Nach dem Schmelzen muss das Metall noch in der Gießerei bewegt werden, um in Formen gegossen zu werden. Aus offensichtlichen Gründen werden extreme Vorsichtsmaßnahmen getroffen, um Verschütten zu vermeiden, besonders auf oder nahe Arbeiter. Die Route ist markiert, so kurz wie möglich, und hindernisfrei. Verkehr auf dem Gießereiboden ist streng kontrolliert, damit Unbeteiligte nie in den Weg von flüssigem Metall während des Transports geraten. Mechanische Hilfsmittel (Gabelstapler, mechanische Pfannen) minimieren menschliche Exposition weiter.

Auch mit allen Vorsichtsmaßnahmen passieren Verschüttungen. Um Schäden zu minimieren, sind Gießereiböden aus nicht-reaktiven, flammhemmenden Materialien gebaut. Verdichteter Erdreich ist am ökonomischsten und arguable am effektivsten. Normaler Beton kann durch flüssiges Metall reißen, aber hochtemperaturbeständige Betone für thermischen Schock sind verfügbar.

Sicherheitsbewusstes Design und Schutzausrüstung mindern Risiken für Arbeiter und Geräte, aber der wahre Schlüssel zu sicheren Gießereibetrieben sind qualifizierte Gießereiarbeiter mit exzellenter Situationsbewusstsein, Kraft und Ausdauer.

Gussindustrie-Trends

Gussteile werden in Gießereien weltweit produziert. Bedingungen variieren Land zu Land, sogar Gießerei zu Gießerei, aber die Branche erfährt insgesamt Trends. Die Gießereiindustrie durchläuft wichtige Veränderungen, die Qualität und Kosten für den Endnutzer beeinflussen. Gießereitechnologien haben sich über die Jahre weiterentwickelt, und grundlegende Gießereibetriebe haben sich ebenfalls weiterentwickelt und diversifiziert. Die dominantesten Trends sind Skalierung, Automatisierung und Vor-Ort-Fertigstellung.

Neue Öfen sind größer, sicherer und effizienter als vorherige Generationen. Dies erlaubte Industrieausstoßwachstum trotz stetig schrumpfender Anzahl nordamerikanischer Gießereien; trotz weniger Gießereien als Indien und Japan (siehe Tabelle) hat die USA die zweitgrößte globale Gussmetallproduktion mit 12.250.000 Tonnen. China übertrifft alle mit über 44.500.000 Tonnen Jahresproduktion.

Land	Eisen	Stahl	Nicht-ferro	Gesamt
China	17.000	5.000	8.000	30.000
Indien	-	-	-	4.700
Japan	817	75	1.193	2.085
Vereinigte Staaten	640	360	1.001	2.001
Tabelle zeigt Gießereianzahl nach Land aus dem 48. Annual Census of World Casting Production (2013) von Modern Casting Magazine

Es gibt wachsende Nachfrage nach komplett fertigen, einbaufertigen Teilen. Gießereien rüsten sich mit mehr Reinigungs- und Zerspanfähigkeit aus.

Die Rohstoffkosten, besonders für recycelte Schrottmetalle, sind gesunken, doch die Branche kämpft mit Margen durch rasant steigende Lohnkosten. Steigende Lohnkosten sind ein Haupttreiber für Automatisierung – doppelt so sehr, weil Gießerei so gefährliche und unangenehme Arbeit für Menschen ist. Ein Durchbruch in Gießereiautomatisierung könnte Kosten für Autoteile, Bahnräder und jede andere massenproduzierbare Gussteil senken.

Reliance Foundry bleibt an der Spitze der Gießereiindustrie, um hochwertige Sondergüsse zu liefern, und bietet eine breite Palette an kundenspezifischen Metallguss- und Fertigungsbeschaffungsdienstleistungen.

Quellen

• American Foundry Society. „Castings in Our World“.
• Modern Casting. „48th Census of World Casting Production: Steady Growth in Global Output“.
• Deutsche Industriebank. „Foundry Industry 2020: Trends and Challenges“.
• Safe Work Australia. „Guide to Managing Risks Associated with Foundry Work“.
