Ohmmeter-Messungen meistern: Praktischer Leitfaden zum Widerstandstesten

Teile und Materialien

• Digitales oder analoges Multimeter
• Verschiedene Widerstände (Radio Shack Katalog # 271-312 – 500-teiliges Sortiment)
• Gleichrichterdiode (1N4001 oder äquivalent; Radio Shack Katalog # 276-1101)
• Cadmiumsulfid-Fotozelle (Radio Shack Katalog # 276-1657)
• Breadboard (Radio Shack Katalog # 276-174 oder äquivalent)
• Jumper-Kabel
• Papier
• Bleistift
• Glas Wasser
• Tischsalz

—

Dieses Tutorial führt Sie durch die Messung des elektrischen Widerstands einer Vielzahl alltäglicher Gegenstände. Während die obige Liste einen soliden Startpunkt bietet, können Sie frei mit jedem nicht stromführenden Bauteil experimentieren, das Sie zur Hand haben. Denken Sie daran: Nie ein Ohmmeter an einem stromführenden Kreis oder einer signifikanten Spannungsquelle verwenden – das kann das Messgerät beschädigen und ein Sicherheitsrisiko darstellen.

—

Querverweise

Lessons In Electric Circuits, Volume 1, chapter 1: „Basic Concepts of Electricity“

Lessons In Electric Circuits, Volume 1, chapter 8: „DC Metering Circuits“

—

Lernziele

• Elektrische Leitfähigkeit und gemeinsame Punkte verstehen
• Widerstand genau messen und passenden Messbereich wählen
• Relative Leitfähigkeit gängiger Materialien interpretieren

—

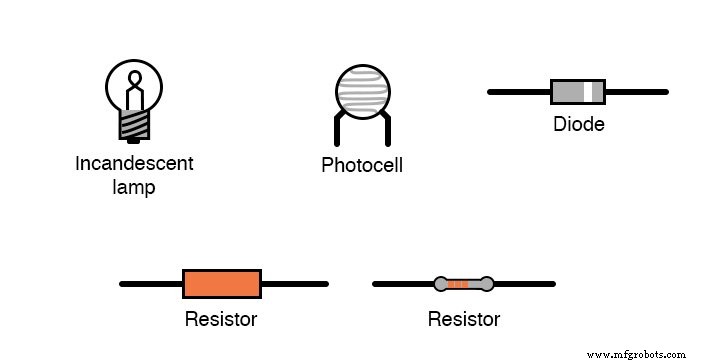

Illustration

—

Anweisungen

Widerstand quantifiziert die „Reibung“, die Elektronen erfahren, während sie sich durch einen Leiter bewegen. Er wird in Ohm (Ω) ausgedrückt. Beginnen Sie, indem Sie Ihr Multimeter auf den höchsten Widerstandsbereich einstellen. Die meisten Messgeräte kennzeichnen diesen Bereich mit dem griechischen Buchstaben Ω oder dem Wort „ohms“.

Kurzschließen Sie die beiden Messspitzen; ein korrekt kalibriertes Messgerät sollte 0 Ω anzeigen. Bei einem analogen Messgerät schlägt die Nadel ganz nach rechts (Null) aus, und falls nötig, können Sie die Nulleinstellung mit dem Einstellknopf feinjustieren.

Neben numerischen Werten dienen Ohmmetern einer qualitativen Rolle: Prüfung auf Durchgang. Wenn das Messgerät Vollausschlag anzeigt, wenn die Spitzen die Enden eines Drahts berühren, ist Durchgang bestätigt. Bleibt die Nadel still, ist der Draht unterbrochen oder getrennt.

Widerstand messen

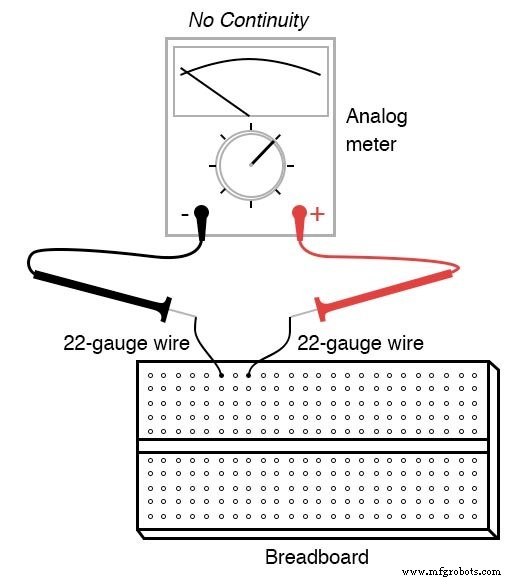

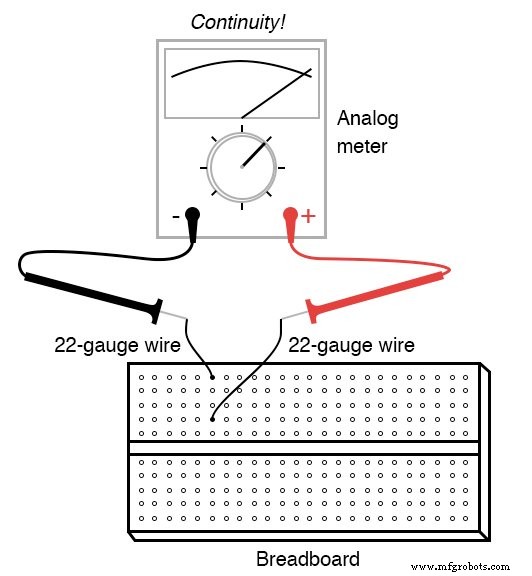

Digitale Messgeräte zeigen typischerweise „OL“ (Open-Loop) oder eine gestrichelte Linie an, um keinen Durchgang anzuzeigen. Beim Testen eines Breadboards nutzen Sie einen 22‑AWG Kupferdraht, um die Metallfederclips zu überbrücken, und prüfen dann die Anschlussstifte, um die erwartete Konnektivität zu bestätigen.

Durchgang und Gemeinsamkeit

In der Schaltungsanalyse gilt eine Punktmenge als elektrisch gemeinsam, wenn der Widerstand zwischen je zwei von ihnen vernachlässigbar ist. Beispielsweise sind alle Punkte innerhalb einer Breadboard-Spalte elektrisch gemeinsam, da die internen Federclips kontinuierliche Leitfähigkeit bieten. Umgekehrt sind Punkte in derselben Reihe nicht elektrisch gemeinsam, da keine direkte Verbindung zwischen ihnen besteht.

Gemeinsamkeit zu verstehen ist kritisch: Spannung fällt zwischen elektrisch gemeinsamen Punkten nicht nennenswert ab, eine Tatsache, die vielen Troubleshooting-Strategien zugrunde liegt.

Einen Widerstand messen

Wählen Sie einen 10 kΩ-Widerstand aus Ihrem Sortiment. Seine Farbbänder – Braun, Schwarz, Orange, Gold (±5 %) – kodieren seinen Wert. Verbinden Sie die Spitzen über den Widerstand und beobachten Sie die Anzeige. Liegt der Wert nahe Null, wechseln Sie auf einen niedrigeren Bereich.

Digitale Messgeräte zeigen eine Zahl nahe 10 gefolgt von einem „k“ (kilo). Das Umkehren der Spitzenpolarität am Widerstand ändert den Wert nicht, was bestätigt, dass Widerstand richtungsunabhängig ist.

Vermeiden Sie, die Spitzen während der Messung mit den Fingern zu berühren; Ihr Körperwiderstand (typisch >10 kΩ) fügt einen Parallelpfad hinzu und senkt den Messwert künstlich. Wenn Sie Ihren eigenen Körperwiderstand testen möchten, halten Sie je eine Spitze in jeder Hand und passen Sie den Messbereich entsprechend an.

Befeuchten Sie die Finger mit normalem oder Salzwasser und messen Sie erneut; der reduzierte Widerstand illustriert, wie Feuchtigkeit den Hautwiderstand senkt und das Schockrisiko erhöht.

Andere Materialien messen

Testen Sie eine Gleichrichterdiode mit einem analogen Messgerät. Kehren Sie die Spitzen um: In Vorwärtsrichtung zeigt sich niedriger Widerstand, in Sperrrichtung ein hoher Wert, was das einrichtungsabhängige Verhalten der Diode hervorhebt.

Für einen einfachen Leitfähigkeitstest zeichnen Sie einen dicken schwarzen Strich auf Papier mit einem Bleistift und messen Sie den Widerstand zwischen den Enden. Die Verringerung des Spitzenabstands verringert den Widerstand, was den umgekehrten Zusammenhang zwischen Länge und Widerstand demonstriert.

Schließlich verbinden Sie eine Cadmiumsulfid-Fotozelle mit dem Messgerät und beobachten Sie, wie ihr Widerstand unter Lichteinfall abfällt – eine praktische Illustration photo-widerständigen Verhaltens.

Fühlen Sie frei, mit anderen Materialien zu experimentieren – Stoff, Kunststoff, Holz, Metall, reines Wasser, Salzwasser, Glas, Diamant, Gummi, Öl – immer vermeidend, jede Komponente zu testen, die signifikante Spannung liefert.

—
