Präzises Multimeter-Testen von JFET-Durchgang und Pinch-Off-Verhalten

Das Testen eines JFET mit einem Multimeter mag auf den ersten Blick einfach erscheinen, da das Bauelement nur eine PN-Strecke – zwischen Gate und Kanal – enthält. Das Messen des Drain-Source-Pfads ist jedoch etwas aufwendiger, besonders wenn die interne Kapazität des Transistors eine Restladung halten kann, die das Gerät auch ohne externe Spannung im Pinch-Off-Zustand hält.

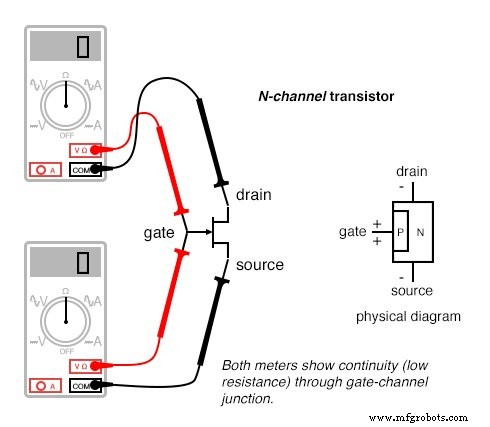

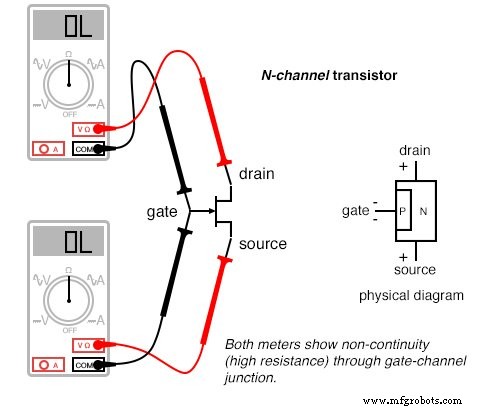

Durchgangsprüfung eines N-Kanal-JFET

Präzises Multimeter-Testen von JFET-Durchgang und Pinch-Off-Verhalten

Präzises Multimeter-Testen von JFET-Durchgang und Pinch-Off-Verhalten

Beim Testen des Drain-Source-Kanals kann eine gespeicherte Ladung an der Gate-Kanal-PN-Strecke den Transistor in einem Pinch-Off-Zustand halten. Das Multimeter zeigt dann einen hohen Widerstand an, obwohl das Bauelement ordnungsgemäß funktioniert. Wenn Sie bereits wissen, welcher Pin das Gate ist, können Sie Gate und Source vor dem Test mit einem Draht kurzschließen; dies entlädt die Kapazität schnell und liefert eine zuverlässige Durchgangsmessung. Ist die Pinbelegung unbekannt, kann die unvorhersehbare Ladung die Identifizierung der korrekten Anschlüsse erschweren.

Strategie für zuverlässiges JFET-Testen

Eine bewährte Methode ist, den Transistor unmittelbar vor dem Test in antistatisches Schaumstoff zu legen. Die Leitfähigkeit des Schaums schafft eine niederohmige Brücke zwischen allen Pins, sodass jede Restspannung an der Gate-Kanal-Strecke neutralisiert wird. Sobald das Bauelement „geöffnet“ ist, misst das Multimeter den Source-Drain-Widerstand genau.

Da der JFET-Kanal ein einziges, kontinuierliches Halbleiterstück ist, sind Source und Drain effektiv austauschbar. Ein Widerstandstest von Source zu Drain (und umgekehrt) sollte denselben Wert ergeben – typischerweise einige hundert Ohm, wenn die Gate-Source-Spannung null ist. Das Anlegen einer Sperrspannung über Gate und Source erhöht den Widerstand und offenbart die Pinch-Off-Kennlinie, die den JFET-Betrieb definiert.

Dieser Ansatz garantiert nicht nur eine vertrauenswürdige Messung, sondern schützt auch vor den irreführenden Effekten gespeicherter Ladung. Diese Technik wird von Elektroniktechnikern und Designern häufig eingesetzt, die mit rauscharmen Verstärkerstufen arbeiten, wo präzise JFET-Charakterisierung essenziell ist.
