Phasenschiebe‑Oszillator & Varaktor‑Multiplikatoren: Design‑Prinzipien & Anwendungen

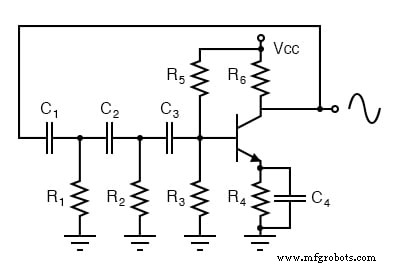

Phasenschiebe‑Oszillator. Jede RC‑Stufe (R1C1, R2C2, R3C3) trägt 60° Phasenverschiebung bei.

Der oben dargestellte Oszillator erzeugt eine reine Sinuswelle im Audioband. Während der Kollektor eine 180° Phaseninversion liefert, fügen die drei kaskadierten RC‑Phasenschieber weitere 180° hinzu, was insgesamt 360° Phasenverschiebung ergibt. Diese konstruktive Rückkopplung ermöglicht Oszillation, sobald die Transistor‑Verstärkung die Verluste des Rückkopplungsnetzwerks übersteigt. Die Design‑Prinzipien sind in klassischen Werken wie Sedra & Smiths „Microelectronic Circuits“ (7. Auflage) beschrieben.

Varaktor‑Multiplikator

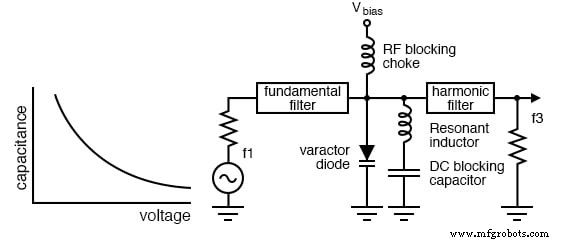

Eine Varaktor‑Diode – deren Kapazität nichtlinear mit der Sperrspannung variiert – verzerrt die eingehende Sinuswelle f₁ und erzeugt höher‑wertige Harmonische (z. B. f₃). Das folgende Diagramm zeigt die Kernkomponenten:

Varaktor‑Diode mit nichtlinearer C‑V‑Kennlinie, fungiert als Frequenzmultiplikator.

Die Architektur umfasst: einen Tiefpassfilter, der f₁ durchlässt und seine Harmonischen unterdrückt; eine Drossel, die DC‑Bias zuführt und RF‑Rückfluss blockiert; einen Harmonischen‑Filter, der die gewünschte Harmonische (oft die dritte) auswählt; und einen großwertigen Kondensator, der einen niederohmigen HF‑Pfad zur Masse bietet, aber DC blockiert. Der parallel zum Induktor geschaltete Varaktor bildet einen parallelen Resonanzkreis, abgestimmt auf die Zielharmonische. Da die Sperrspannung V_bias fix ist, kann der Multiplikator stabile, hochfrequente Ausgänge erzeugen, die für Standard‑Oszillatoren sonst unerreichbar sind. Praktische Implementierungen nutzen oft Streifenleiter‑ oder Wellenleiter‑Abschnitte, um Frequenzen bis zu mehreren hundert Gigahertz zu erreichen.
