Skin-Effekt verstehen: Auswirkungen auf AC-Leiter und HF-Anwendungen
Die Skin-Tiefe von Kupfer in der Elektrotechnik
In Wechselstromsystemen (AC) bewirkt der Skin-Effekt, dass sich der Strom nahe der Oberfläche eines Leiters konzentriert, was den effektiven Querschnitt, der Strom führt, verringert. Dieses Phänomen erhöht den AC-Widerstand über den DC-Wert hinaus, besonders bei hohen Frequenzen.

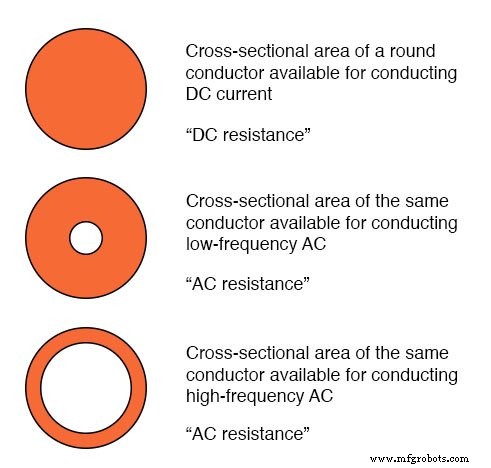

Abbildung:
Skin-Tiefe nimmt ab, wenn die Frequenz steigt.
Während der DC-Widerstand die volle Leiterfläche widerspiegelt, berücksichtigt der AC-Widerstand den Skin-Effekt, was zu einem höheren effektiven Widerstand führt.
Bei sehr hohen Frequenzen fließt der Strom im Wesentlichen in einer dünnen Oberflächenschicht – ein massiver Draht verhält sich dann wie ein hohler.
Hohle Leiter in HF-Anwendungen
In Funkfrequenz-Designs (RF) wird der Skin-Effekt gezielt genutzt. Da HF-Ströme nicht in den Kern eines massiven Leiters eindringen, verwenden Ingenieure oft hohle Metallrohre, um Gewicht und Kosten zu reduzieren, ohne die Leistung zu beeinträchtigen. Die meisten Antennen und Hochleistungs-HF-Kabel nutzen solche Röhren.
Beispiel: Große Spulen in einem 50-kW-Rundfunksender bestehen aus hohlen Kupferrohren, die mit Silber beschichtet sind, um eine hervorragende Leitfähigkeit bei der Skin-Tiefe zu gewährleisten.

Hochleistungsspulen aus hohlen Rohren.
Einfluss des Drahtquerschnitts auf Frequenz und effektiven Widerstand
Die Stärke des Skin-Effekts hängt vom Drahtquerschnitt ab. Leiter mit größeren Querschnitten zeigen bei einer gegebenen Frequenz einen stärkeren Anstieg des AC-Widerstands relativ zum DC-Wert als kleinere Querschnitte.

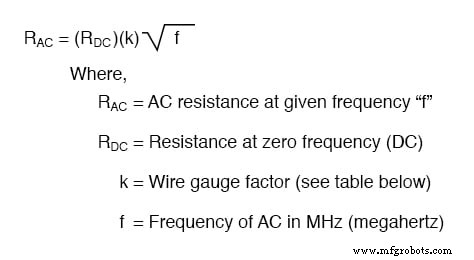

Für Frequenzen über 1 MHz kann der AC-Widerstand approximiert werden durch:

Die folgende Tabelle listet den „k-Faktor“, einen dimensionslosen Wert, der verwendet wird, um den AC-Widerstand für runde Leiter verschiedener American Wire Gauge (AWG) Größen zu schätzen.
Leitergröße k-Faktor
| Leitergröße | k-Faktor |
|---|---|
| 4/0 | 124,5 |
| 2/0 | 99,0 |
| 1/0 | 88,0 |
| 2 | 69,8 |
| 4 | 55,5 |
| 6 | 47,9 |
| 8 | 34,8 |
| 10 | 27,6 |
| 14 | 17,6 |
| 18 | 10,9 |
| 22 | 6,86 |
Ein 10-AWG-Kupferdraht mit einem DC-Widerstand von 25 Ω würde beispielsweise bei 10 MHz einen AC-Widerstand (effektiven Widerstand) von 2,182 kΩ aufweisen, was die dramatische Auswirkung der Frequenz verdeutlicht.
