Cam und Follower

Cam und Follower sind ein Paar höherer Links, die verwendet werden, um Links direkt oder periodisch zu verschieben. Es wird verwendet, um den Fehlergrad zu verringern. Im dritten Jahrhundert wurde das als Nocken bekannte Gerät von hellenistischen wasserbetriebenen Automaten hergestellt.

Darüber hinaus wurde das Gerät im 4. Jahrhundert im al-Jazari-Design gefunden. Nocken- und Nockenstößelmechanismen werden hauptsächlich in Verbrennungsmotoren verwendet, um die Ventile zu betätigen.

Außerdem wird der Mechanismus häufig von Ingenieuren als Teil des I.C.Es-Zeitmesssystems verwendet. Der Nockenfolgermechanismus wird jedoch in der Automobilindustrie verwendet, um Kraftstoffpumpen zu betreiben.

Dieser Mechanismus wird gebildet, indem drei Elemente kombiniert werden, ein als Nocken bezeichnetes Antriebselement, ein Rahmen, der den Nocken und den Mitnehmer hält, der Mitnehmer wird durch den Rahmen gesteuert und schließlich wird das angetriebene Element als Mitnehmer bezeichnet.

Was ist Cam?

Der Nocken ist ein rotierendes Teil, das durch direkten Kontakt eine hin- und hergehende oder oszillierende Bewegung für den Mitnehmer bereitstellt. Dieser Teil wird im Wesentlichen verwendet, um die Bewegung von rotatorisch zu linear zu ändern.

Es ist ein Teil einer Maschine, also ein umlaufendes elektrisches Rad oder eine Welle, die auf ihrer Kreisbahn an mehreren Stellen auf einen Hebel trifft. Es wird häufig in einem Dampfhammer als einfacher Zahn verwendet, um Impulse der Kraft in Dampfhammer umzuwandeln.

Arten von Kameras

Im Folgenden sind die Arten von Nocken aufgeführt, die nachstehend erläutert werden:

1. Nach der Form der Nocke
   1. Keil- oder Flachnocken
   2. Scheiben- oder Plattennocken
   3. Spiralkamera
   4. Zylindrische Nocke
   5. Herzförmige Nocke
   6. Übersetzungskamera
   7. Snail-Drop-Cam
   8. Konjugierte Kamera
   9. Globoid-Kamera
   10. Kugelnocken
2. Entsprechend der Mitnehmerbewegung der Nocke
   1. Anstieg zurück Anstieg
   2. Verweilzeit Anstieg Verweilzeit Rückkehr Verweilzeit
   3. Verweilzeit Anstieg Rückkehr Verweilzeit
3. Gemäß der Art und Weise der Einschränkung des Anhängers
   1. Vorgespannter Federnocken
   2. Schwerkraftkamera
   3. Zwangsantriebsnocken

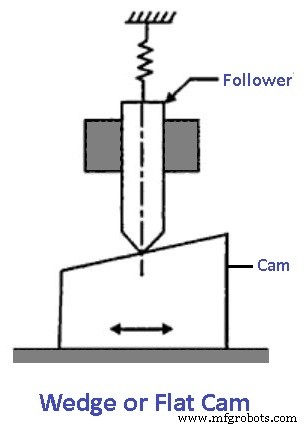

1. Keil- oder Flachnocken

Der Keil- oder Flachnocken hat eine gerade Form, um eine bestimmte Bewegung der Mitnehmer zu ermöglichen.

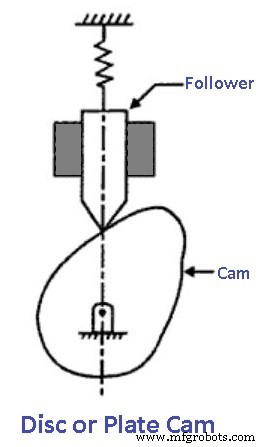

2. Scheiben- oder Plattennocken

Die Scheiben- oder Plattennocke hat keine gerade Form, um dem Mitnehmer eine bestimmte Bewegung zu geben.

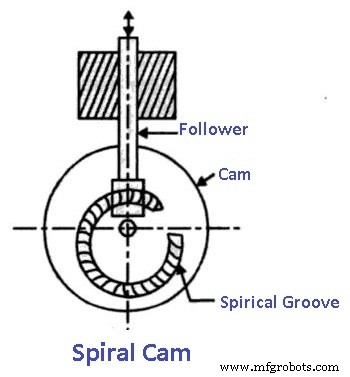

3. Spiralkamera

Bei Spiralnocken besteht sie aus einer halbkreisförmigen oder spiralförmigen Rillenkontur, der Nocken bewegt sich in einer hin- und hergehenden Bewegung und der Mitnehmer bewegt sich senkrecht zur Achse des Nockens.

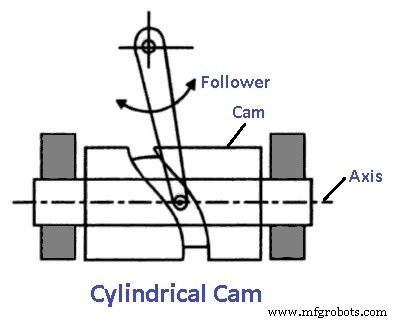

4. Zylindrische Nocke

Bei einer zylindrischen Nocke besteht sie aus einer Nut in einer zylindrischen Oberfläche und der Mitnehmer bewegt sich auf einer zylindrischen Oberfläche parallel zur Achse des Zylinders.

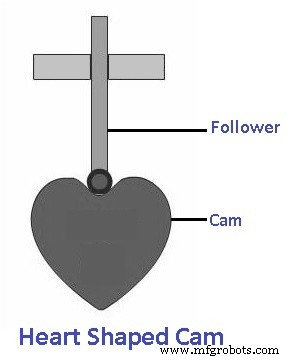

5. Herzförmige Nocke

Die herzförmige Nocke wirkt wie ein asymmetrisches Herz. Es wird im Wesentlichen dazu verwendet, eine Welle zu drehen, um die Nocke durch ihren Druck von einer Rolle in einer definierten Position zu halten.

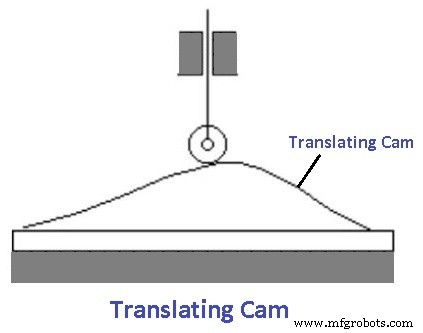

6. Kamera übersetzen

Die Umsetzkurve besteht aus einer Nut- oder Konturplatte und ihr Mitnehmer pendelt vor der Platte. Die Nut- oder Konturplatte gibt die Bewegung des Mitnehmers vor.

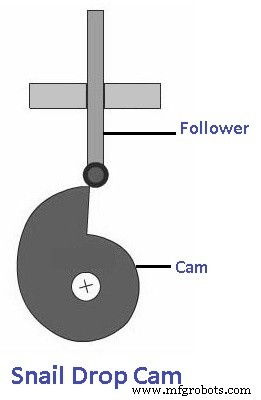

7. Schneckenfallkamera

Die Schneckenfallnocke wird beispielsweise in einer mechanischen Zeiterfassungs-Einstempeluhr verwendet, damit das Tagvorlaufsystem genau um Mitternacht laufen könnte und einen Verfolger für mehr als 24 Stunden durch die Nocke in eine spiralförmige Bahn einbeziehen könnte.

Was mit einem scharfen Abbruch endete. Der Follower wird herunterfallen und den Tagesvorlauf aktivieren.

8. Konjugierte Kamera

Die konjugierte Kurvenscheibe hat einen Mechanismus mit zwei separaten oszillierenden Rollen. Die Anhänger als Konjugationsmessgerät. Wenn sich der Nocken dreht, kann die Änderung des suboptimalen Winkels zwischen den beiden Folgearmen die Variation der Nockenprofilfehler anzeigen.

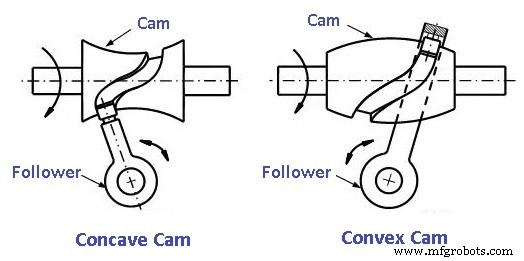

9. Kugelkamera

In der Formterminologie ist die Kugelkurve eine der komplexesten Kurven. Die Arbeitsflächen der Kugelnocken sind die Kontaktflächen mit den Rollenoberflächen.

10. Sphärische Kamera

Die Kugelkurvengetriebe sind eine Alternative zu Kegelrädern, da sie weniger Spiel und weniger Reibungsverluste bieten.

Was sind Follower?

Der Mitnehmer ist ein rotierendes oder oszillierendes Element einer Maschine, das der Bewegung des Nockens durch direkten Kontakt folgt. Bei einer hin- und hergehenden Nockenbewegung bewegt sich der Mitnehmer parallel zur Nockenachse.

Es ist ein Teil der Maschine, der hauptsächlich einer Nocke folgt, die sich hin- und herbewegen oder oszillieren kann. Dieser wandelt die Drehbewegung des Nockens in eine hin- und hergehende oder oszillierende Bewegung um.

Arten von Followern

Im Folgenden sind die Arten von Followern aufgeführt, die unten beschrieben werden,

1. Nach der Form des Anhängers
   1. Rollenfolger
   2. Messerkantenfolger
   3. Flat-faced follower
   4. Kugeliger Anhänger
2. Nach der Bewegung des Anhängers
   1. Sich hin- und herbewegender Anhänger
   2. Oszillierender Mitnehmer
3. Entsprechend der Bewegungslinie des Anhängers
   1. Radialer Mitläufer
   2. Offset-Follower

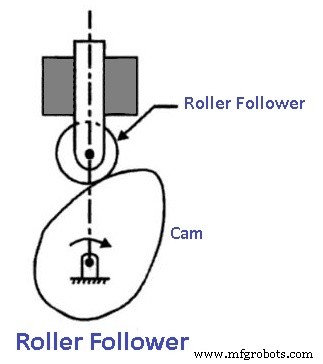

1. Rollenstößel

Der Rollenstößel wird im Wesentlichen bei Hochgeschwindigkeitsvorgängen verwendet, da er einen reibungslosen Kontakt mit der Oberfläche hält. Es hat weniger Verschleiß als die anderen Anhänger.

2. Messerkantenfolger

Diese Art von Anhängern, Es besteht aus einem scharfen Kontaktbereich mit der Nocke. Es ist das einfachste aller Follower und wird daher bei schneller Anwendung nicht verwendet, da es eine scharfe Kante hat.

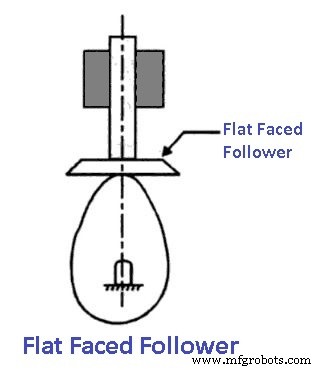

3. Flachgesichtiger Anhänger

Der flache Mitnehmer erscheint wie eine flache Oberfläche mit einer unregelmäßigen Nocke. Dabei wird der Nocken verwendet, wenn der Platz begrenzt ist und dieser Mitnehmer mehr Schub aufnehmen kann. Dieser Follower kann auch in einer bestimmten Anwendung angewendet werden.

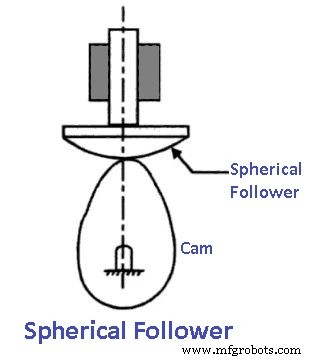

4. Kugelförmiger Anhänger

Die Kugelnuss besteht aus einer gebogenen oder regulären Nuss sowie einer Nocke. Dies ist eine Modifikation eines Anhängers mit flachem Gesicht.

5. Hin- und hergehender Anhänger

Bei dieser Art von Mitnehmer bewegt sich der Mitnehmer, wenn sich die Nocke dreht, hin und her oder wechselt in die Führung.

6. Schwingender Mitnehmer

Der Schwingstößel wird an einem geeigneten Punkt am Rahmen platziert und schwingt, wodurch die Nocke die Drehbewegung verursacht.

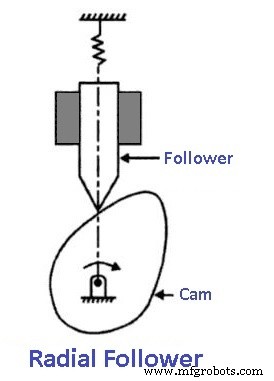

7. Radialer Anhänger

Der radiale Mitnehmer wird verwendet, wenn die Bewegungslinie des Mitnehmers durch das Drehzentrum der Nockenwelle verläuft. Es ist in einer hin- und hergehenden Bewegung.

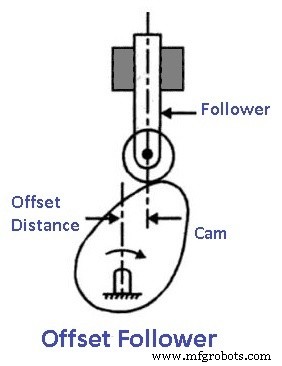

8. Offset-Follower

Der versetzte Mitnehmer wird verwendet, wenn die Bewegungslinie des Mitnehmers vom Rotationszentrum der Nockenwelle versetzt ist.

Wie funktionieren Cams und Follower?

Funktion der Kamera

Der Nocken ist ein mechanisches Element, das ein sich um die kurze Achse des Mitnehmers drehendes Rad ist. Oder in einfachen Worten, die Nocke ist ein mechanisches Element, das den Mitnehmer hin- und herbewegt, oszilliert oder eine lineare Bewegung ausführt.

Die Form der Nocke ist normalerweise ein ovaler oder unvollständiger Kreis oder eine Sonnenfinsternis. Wenn ein Ingenieur eine ovale Nocke betrachtet, kann er oder sie Bewegungen beobachten, die eine externe Last erzeugen, die für ihre Position periodisch ist.

Diese externe Beerdigung ist sehr nützlich und effektiv für Aufgaben, die periodisch mechanisch sind. Die Einzel- und Mehrfachkopfnocken sind die zwei Arten von Kopfnocken.

Funktion des Followers

Ein Mitnehmer ist ein mechanisches Element, in Bezug auf das sich der Nocken in einer oszillierenden oder kreisförmigen Bewegung dreht. Der Mitnehmer verhindert das Drücken und Ziehen des Nockens. Die Mitnehmer dienen zur Übertragung der Bewegung auf das gewünschte Maschinenteil.

Der Mechanismus für Nocken und Mitnehmer hängt voneinander ab. Der Mitnehmer dreht sich in einem oszillierenden oder kreisförmigen Bogen.

Der Nocken- und Mitnehmermechanismus ist für den technischen Bereich notwendig und hat viele verschiedene Funktionen für verschiedene Maschinen.

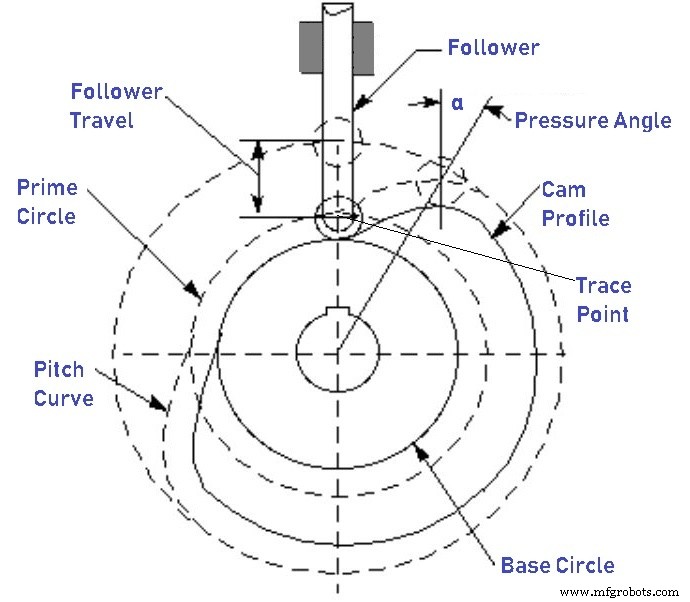

Nomenklatur oder Terminologie der Kamera

Im Folgenden sind die Begriffe aufgeführt, die in der Nocken-Terminologie verwendet werden:

1. Kameraprofil
2. Basiskreis
3. Tonhöhenkurve
4. Punkt verfolgen
5. Druckwinkel
6. Pitchpunkt
7. Wälzkreis
8. Hauptkreis

1. Cam-Profil

Das Nockenprofil ist der Oberflächenbereich eines Nockens, an dem sich der Mitnehmer trifft.

2. Basiskreis

Dies ist der kleinste Kreis des Nockenprofils, der aus der Mitteldrehung des Nockens gebildet wird.

3. Tonhöhenkurve

Eine Tonhöhenkurve wird erstellt, wenn wir davon ausgehen, dass die Nocke in Ordnung ist und sich der Spurpunkt des Mitnehmers um die Nocke dreht.

4. Ablaufverfolgungspunkt

Mit Hilfe eines Tracepoints können wir das Nockenprofil erkennen.

5. Druckwinkel

Der Druckwinkel wird zwischen der Senkrechten zur Neigungskurve und der Bewegungslinie des Mitnehmers erzeugt.

6. Pitch-Punkt

Der Wälzpunkt ist ein Punkt, an dem der Druckwinkel maximal ist.

7. Teilkreis

Der Wälzkreis geht durch den Wälzpunkt.

8. Hauptkreis

Ein Primkreis ist ein Kreis, der von der Tangente an die Wälzkurve und konzentrisch zum Grundkreis gezogen wird.

Warum Cams und Follower?

In der Fakultät für Maschinenbau spielt der Nockenfolgemechanismus eine wichtige Rolle, um eine gleichmäßige Kraftverteilung in einem einzigen Maschinenelement zu erreichen.

Eine spontane Bewegung kann von einem Ingenieur erreicht werden, indem er eine zylindrische Rolle an einem Maschinenelement anbringt. Nocken und Mitnehmer können in Maschinenelementen mit der Größe und Form der Mutter verwendet werden. Darüber hinaus können mit diesem Mechanismus Variationen linearer Bewegungen gefunden werden.

Abgesehen davon kann der Nocken- und Stößelmechanismus aufgrund der größeren Dicke im Vergleich zu anderen Lagern, die die mechanische Effizienz des Maschinenelements erhöhen, eine große Menge an Stößen absorbieren.

Außerdem ist dieser Mechanismus insofern vollkommen vielseitig, als er in einer Sodamaschine oder in Flugzeuganwendungen eingesetzt werden kann. Darüber hinaus wird es auch in Förderbändern verwendet.

Flachstößel werden jedoch häufig zum Betätigen der Ventile eines Motors verwendet, während Rollenstößel in Öl- und stationären Motoren verwendet werden.

Wo werden Cams und Follower verwendet?

Im Folgenden sind die Anwendungen von Cam und Follower aufgeführt:

1. Nocken und Stößel werden im Verbrennungsmotor verwendet, um das Auslassventil und das Einlassventil zu schließen und zu öffnen.
2. Es wird auch als Hydrauliksystem verwendet. Denn der Mechanismus ist vom Flüssigkeitsdruck abhängig.
3. Nocken und Mitnehmer werden in Druckmaschinen zum Bedrucken des Siebes eingesetzt. Drücken hilft, die Position einzunehmen, an der gedruckt werden soll, und Ziehen hilft, darauf zu drucken.
4. Dieser Mechanismus ist auch nützlich in Textilmaschinen zum Nähen und Ziehen des Stoffes mit einem Druck, um die Herstellung auszuführen.
5. Verwendet in Schraubteilen von Maschinen und Zahnradschneidemaschinen.
6. Nocken und Mitnehmer auch in Wanduhren und Drehautomaten eingesetzt.

---

Schlussfolgerung

Cam und Follower haben ein breites Anwendungsspektrum in der Fertigungsindustrie. Ich habe alle Arten von Cams und Followern mit Diagrammen abgedeckt, aber wenn Sie Fragen zu diesem Thema haben, können Sie mich in den Kommentaren fragen.
