Elektrolytkondensator-Typenschild verstehen: Wichtige Spezifikationen erklärt
Allgemeine Typenschild-Angaben bei Elektrolytkondensatoren
Auf dem Typenschild (Namensschild) eines Elektrolytkondensators finden sich folgende Pflichtangaben:
- Herstellername
- Baureihe / Serie
- Maximale Betriebstemperatur
- Maximale Nennspannung
- Polarität (Plus/Minus-Kennzeichnung)
- Kapazitätswert (in Farad, µF, nF oder pF)

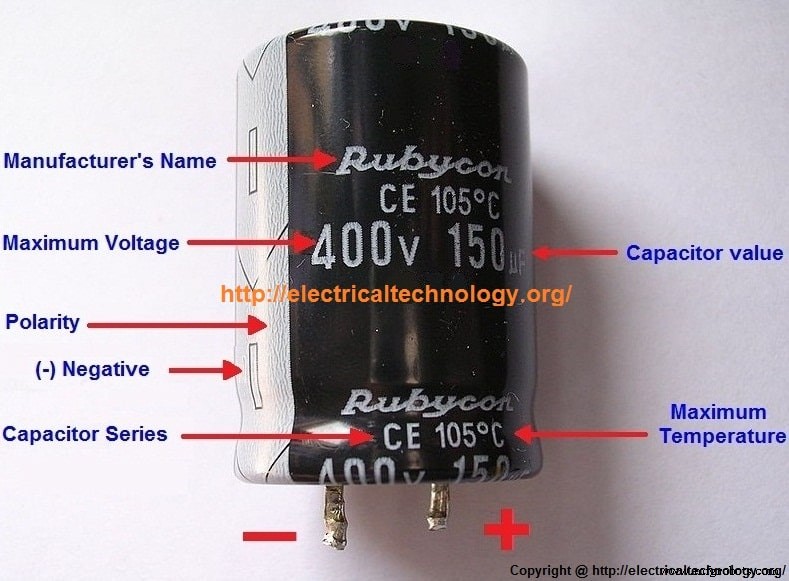

Ein typisches Typenschild sieht wie folgt aus (Beispiel Rubycon):
- Hersteller: Rubycon
- Serie: CE
- Max. Temperatur: 105 °C
- Max. Spannung: 400 V
- Polarität: Minuspol-Seite markiert (oft farbiger Streifen oder Minuszeichen)
- Kapazität: 150 µF
Wichtige Hinweise zur Auslesung
- Spannung: Die angegebene Spannung ist die maximale zulässige Gleichspannung. Im Betrieb sollte ein Sicherheitsabstand von 20–30 % eingehalten werden.
- Temperatur: 105 °C Typen halten höheren Temperaturen stand als 85 °C Typen und haben längere Lebensdauer.
- Polarität: Bei radialen Typen markiert der farbige Streifen (meist weiß/schwarz) den Minuspol. Der Pluspol ist oft der längere Anschlussdraht.
- Serie: Die Serie (hier CE) gibt Aufschluss über Einsatzzweck, Lebensdauer und ESR-Verhalten.
