Schaltplan für Kabel- und Drahttester

Multi Wire and Cable Electronic Tester Circuit Project

Kabeltester sind elektronische Geräte, die zum Testen elektrischer und elektronischer Verbindungen und Stärke in Signalkabeln oder verschiedenen Kabelbaugruppen verwendet werden. Sie werden im Allgemeinen zur Überprüfung der Pfadkonnektivität verwendet und überprüfen auch die unsachgemäße Verdrahtung. Sie können ein Kabeltestgerät verwenden, um die Kommunikationsstärke des Kabels von der Quelle zum Ziel zu überprüfen.

Heutzutage sind zusammen mit dem technologischen Fortschritt fortschrittliche Kabeltester mit verbesserten Funktionen und verbesserter Qualität auf dem Markt präsent. Fortschrittliche Kabeldetektoren können verschiedene Kabeleigenschaften wie Widerstand, Störungen, Rauschen und Signaldämpfung messen. Als Basistester wurden einfache Kabeltester entdeckt.

Kabeltester werden weiter in verschiedene Typen unterteilt. In diesem Artikel werden wir den Designprozess der Kabeltesterschaltung zusammen mit ihrer Funktionsweise und Anwendung diskutieren. Sehen wir uns vorher die Arten von Kabeltestern und ihre unterschiedliche Verwendung an.

Einfacher Tester:

Ein Phasenprüfer oder Basistester ist ein einfaches Instrument, das mit Batterien betrieben wird. Dieser einfache Kabeltester ist einfach zu bedienen und von Natur aus tragbar. Es verfügt über einen oder mehrere Spannungsanzeiger, eine Stromquelle und außerdem über eine Abtast- oder Schaltanordnung zur Überprüfung verschiedener Leiter nacheinander. Es kann auch einen Mikrocontroller und eine Anzeige enthalten, um den Testprozess zu automatisieren und die Ergebnisse anzuzeigen.

Sie können das Kabeltestgerät gleichzeitig an beide Enden des Kabels anschließen, oder es kann eine Trennung zwischen Anzeige und Stromquelle geben, um das Einspeisen eines Prüfstroms zu ermöglichen einem Ende und Erfassung der Ergebnisse am anderen Ende. Hier sind zwei Wörter Modulare Steckverbinder und Ethernet.

Wenn Sie sie kennen, ist es schön und gut, aber wenn nicht, sollten Sie sie sich ansehen.

Modulare Konnektoren:

Modulare Steckverbinder wurden in den 1960er Jahren für die Verwendung mit dem Bell-System entwickelt (es war ein System von Unternehmen, das von der Bell-Telefongesellschaft geleitet wurde und Telefondienste für Kanada und die USA bereitstellte). Es ist eine Art elektrischer Anschluss für Kabel und Kabel verschiedener Geräte oder elektronischer Geräte wie Telekommunikationsgeräte, Audio-Headsets und Computernetzwerke.

Ethernet:

Es ist eine Familie von Computernetzwerktechnologien, die im Allgemeinen in LAN, MAN und WAN verwendet wird.

Ein Kabeltester wird im Allgemeinen verwendet, um zu überprüfen, ob die Verbindungen im Kabel vorgesehen sind oder nicht. Wenn eine unbeabsichtigte Verbindung fehlt, wird sie als „offen“ bezeichnet. Wenn dann unerwartete Verbindungen gefunden werden, wird dies als „kurz“ bezeichnet. Die Prüfung erfolgt in zwei verschiedenen Phasen. In der ersten Phase wird überprüft, ob die beabsichtigten Verbindungen gut sind, was als Offener Test bezeichnet wird, während in der zweiten Phase überprüft wird, dass keine unbeabsichtigten Verbindungen vorhanden sind, und als Kurztest bezeichnet wird.

• Verwandter Beitrag:Wie man einen Kondensator mit einem digitalen und analogen Multimeter testet – 6 Methoden

Zwei gängige Methoden für Verbindungstests :

1. Durchgangstest
2. Resistenztest

Durchgangstest – Elektrischer Strom wird in alle Anlagen geleitet; wenn der strom in allen anschlüssen da ist, dann wird es nur als gut bezeichnet. Es wird mit einer Batterie und einer Glühbirne durchgeführt.

Resistenztest – Bei diesem Test wird ein bekannter Strom durch die Anschlüsse geleitet und danach die Spannung gemessen und mit dem erwarteten Wert verglichen.

• Verwandter Beitrag:So finden Sie den Wert des verbrannten Widerstands (mit drei praktischen Methoden)

Zwei kritische Methoden zum Testen von Short –Schaltung

1. Niederspannungstest
2. Hochspannungstest

Niederspannungstest – Bei diesem Test wird eine kleine Strom- und die kleine Spannungsquelle zwischen zwei Leiter geschaltet. Dann wird die Strommenge gemessen, wenn kein Strom fließt, dann gelten die Leiter als isolierte Leiter.

Hochspannungstest – Bei diesem Test wird eine Top-Spannungsquelle (ca. mehrere 100 Volt) angeschlossen. Eine erhöhte Spannung erhöht die Wahrscheinlichkeit, dass fast kurzgeschlossene Verbindungen gefunden werden.

Arten von Testern

Signaltester

Vergleichsweise leistungsstärkere Kabeltester können die Eigenschaften des Kabels in Bezug auf die Signalübertragung messen, darunter den Gleichstromwiderstand des Kabels, die Dämpfung (d. h. den Signalverlust) von u. a Nachricht auf einer oder mehreren Frequenzen und ein Maß für die Isolation zwischen mehreren Kabelpaaren oder für Nebensprechen.

Optischer Signaltester

Optische Kabeltester enthalten eine Quelle für sichtbares Licht und sind auch ein Verbindungsstück zur visuellen Kabelinstallation.

Netzwerkkabeltester

Ein einfacher Netzwerkkabeltester besteht aus einer Stromquelle und einem Messgerät. Sie sind korrekt zwischen dem Computer und dem Server verbunden.

Vier Arten von Netzwerkkabeltests

1. Testen von Netzwerkkanälen – Es misst die Leistung des Netzwerks zwischen Workstation und Hub.
2. Permanent-Link-Test – Bei diesem Test, wenn die Kabelinstallation stattfindet, zieht ein Installateur oder ein Einrichtungsteam das Kabel und schließt es an den Patchpanel- und Keystone-Buchsen ab. Daher wird die Leistung des Permanentlinks getestet.
3. Kontinuitätstest – Es ist eine der grundlegendsten Testformen, die bestimmt, ob Sie eine Verbindung zwischen zwei Punkten herstellen können oder nicht.
4. Wire-Mapping – Durch die Verwendung eines Wire-Mapping-Testers können wir uns ein Bild davon machen, wie das Kabel verdrahtet oder gepaart ist.

CAT 5, CAT5e, CAT6 sind Netzwerkkabel, die als Kabeltester zum Testen in Computern verwendet werden. Da verschiedene Arten von Daten über Netzwerkkabel übertragen werden, ist es notwendig, dass eine geeignete Verbindung zwischen dem Computer und dem Server hergestellt wird.

Hier dreht sich alles um die Netzwerkkabeltester. In diesem Projekt werden wir jetzt den IC 4017 als Zählergerät verwenden.

• Verwandter Beitrag:Wie finde ich Fehler in Kabeln? Kabelfehler, Arten und Ursachen

Für Wire Tester erforderliche Komponenten

• IC-4017
• 555 Timer-IC
• Widerstände (10k-2, 2,2k-2.500k-4)
• LED
• Stromversorgung - 9 V
• Brotbrett
• Kondensatoren (10uf-1, 10nf-1)
• Verbindungsdrähte

IC 4107:

IC 4017 ist eine Decoderschaltung, die gut mit Zählanwendungen im unteren Bereich funktioniert. Diese Zähleranwendung wird im Kanal zum Erzeugen von LED-Effekten verwendet. Dieser 16-Pin-CMOS-Dekadenzähler ist einfach zu verwenden und mit 555-Timer-IC zu verbinden.

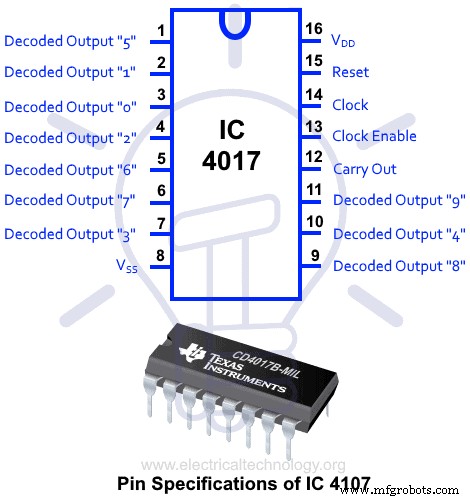

Pin-Spezifikationen von IC 4107 :

PIN	Funktion &Beschreibung
Pin-1	Es ist Ausgang 5 und geht hoch, wenn der Zähler fünf Zählwerte liest.
Pin-2	Er heißt Ausgang 1 und geht hoch, wenn der Zähler 0 zählt.
Pin-3	Es wird 0 ausgegeben und geht hoch, wenn der Zähler 0 zählt.
Pin-4	Es ist Ausgang 2 und geht hoch, wenn der Zähler zwei Zählwerte liest.
Pin-5	Es ist der Ausgang 6 und geht hoch, wenn der Zähler sechs Zählwerte liest.
Pin-6	Es ist Ausgang 7 und geht hoch, wenn der Zähler sieben Zählwerte liest.
Pin-7	Es ist Ausgang 3 und geht hoch, wenn der Zähler drei Zählwerte liest
Pin-8	Es ist der Erdungsstift von IC
Pin-9	Es ist Ausgang 8 und geht hoch, wenn der Zähler acht Zählwerte liest.
Pin-10	Es ist Ausgang 4 und geht hoch, wenn der Zähler vier Zählwerte liest.
Pin-11	Es ist der Ausgang 9 und geht hoch, wenn der Zähler neun Zählwerte liest
Pin 12	Kann verwendet werden, um einen weiteren IC oder Zähler zu kaskadieren, um die Effizienz zu steigern
Pin 13	Das ist der Deaktivierungs-Pin
Pin 14	Das ist der Takteingang
Pin 15	Dies ist der Reset-Pin, der während des regulären Betriebs auf Low gehalten wird
Pin 16	Dies ist der VCC Pin

• Verwandter Beitrag:Electronic Eye Circuit – Using LDR and IC 4049 For Security Control

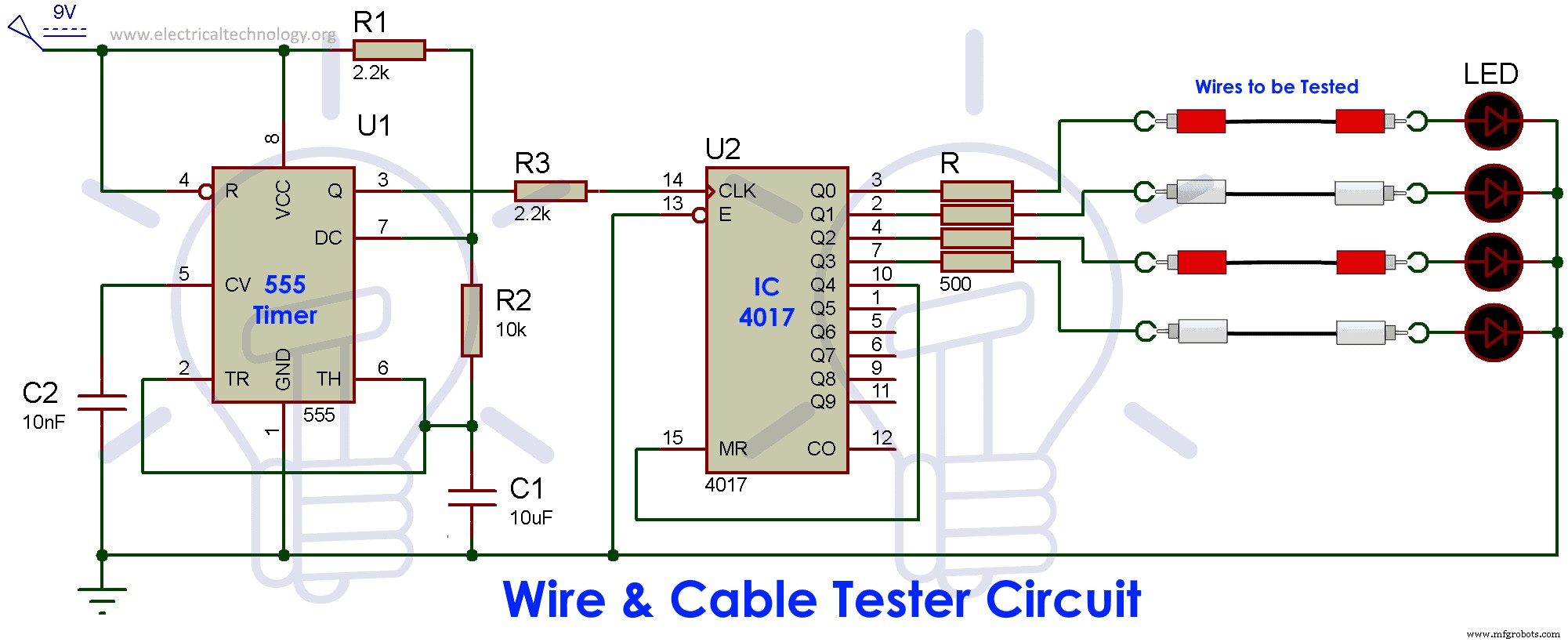

Schaltplan des Kabeltesters

Beachten Sie, dass wir einen 555-Timer-IC verwenden, um die Schaltungsfunktion zu steuern. Die Funktionsweise und Funktionen des 555-Timer-IC wurden in unseren vorherigen Artikeln besprochen. Nachdem Sie die obige Diskussion gelesen haben, kennen Sie jetzt die Funktionen von IC-4017. Sammeln Sie nun die folgenden Komponenten, um die Kabeltesterschaltung zusammenzubauen.

Verbinden Sie die Komponenten wie unten beschrieben:

• Schritt 1 - Verbinden Sie den Taktimpuls über den 555-Timer-IC mit Pin Nr. 14 von IC 4017
• Schritt 2:Verbinden Sie den fünften Ausgang (Q4) mit dem Reset-Pin zum Zurücksetzen.
• (Sobald der 5. Ausgang Q4 hoch geht, setzt er den IC zurück und macht Q0 wieder hoch)

Funktionsweise des Kabeltesters

In dieser Schaltung wird der Timer-IC 555 im astabilen Modus verwendet, um ein Taktsignal zu erzeugen. Die Frequenz des Taktimpulses hängt von zwei Widerständen R1 und R2 ab, die 2,2 bzw. 10 Kilo-Ohm messen, und dem Kondensator C1 von 10 uf. Daher ist die Blinkgeschwindigkeit der LED von dieser Frequenz abhängig.

Hier haben wir vier Drähte verwendet, um zu zeigen, wie ein Kabeltester funktioniert. Wenn alle Kabel nicht defekt sind, kann Strom fließen, und daher geht die am anderen Ende angeschlossene LED auf HIGH (leuchtet). Liegt ein Defekt vor, leuchtet die entsprechende LED nicht. Wir können also sagen, dass auf dem Kabel ein Fehler vorhanden sein muss. Daher erhalten wir nach Abschluss des Tests das Ergebnis, ob das Kabel defekt ist oder nicht. Wir haben einen Multifunktions-Netzwerkkabeltester (RJ45). Es ist sehr bequem zu bedienen.

Anwendungen des Kabeltesters:

• RJ11-Kabeltester wird für Telefonkabel verwendet und für Netzwerkkabel wird RJ45-Kabeltester verwendet.
• Es führt zwei Tests durch, d. h. Master und Remote, die bei der Analyse einfacher eine Rolle spielen können.
• Es kann verwendet werden, um die falschen Verbindungsdrähte oder Kurzschlusspunkte im Kabel zu überprüfen.

Unterm Strich:

Kabeltester sind sehr nützlich zum Testen von Kabelfehlern. Wir haben IC 4017 verwendet und die Funktion von IC 4017 als Zähler zum Anzeigen der Ausgabe besprochen. Wir haben 555 Timer IC verwendet, um das PWM-Signal für 4017 IC zu erzeugen. Beide Hauptkomponenten werden zusammen mit ihrer Funktionsweise in diesem Artikel besprochen. Wir hoffen, dass Sie diesen einfach zu bedienenden Kabeltester jetzt ohne Schwierigkeiten entwickeln können.
