CNC-Fräsen vs. CNC-Drehen:Alles, was Sie wissen müssen

Die CNC-Bearbeitung ist ein schneller Fertigungsprozess, der digitale 3D-Designs durch selektives Wegschneiden von Material in Kunststoff- oder Metallteile umwandelt. Viele Unternehmen benötigen CNC-Bearbeitungsdienste, um Teile und Prototypen herzustellen, und viele Branchen verwenden vielseitige Technologien.

Aber CNC-Bearbeitung gibt es in verschiedenen Formen. Obwohl alle CNC-Bearbeitungstechnologien einem ähnlichen Arbeitsablauf folgen – Software wandelt das digitale Design in Maschinenanweisungen um, die die CNC-Maschine anweisen, Material zu schneiden – kann sich die Hardware zum Schneiden von Material von Maschine zu Maschine stark unterscheiden.

Dieser Artikel behandelt die Hauptunterschiede zwischen zwei dieser Maschinen:CNC-Fräsen und CNC-Drehzentren (oder Drehzentren).

In dem Artikel diskutieren wir die wesentlichen Merkmale des CNC-Fräsens und des CNC-Drehens und präsentieren gleichzeitig die Hauptvorteile jeder Technologie und eine Auswahl gemeinsamer Teile, die Unternehmen mit jedem Verfahren herstellen können.

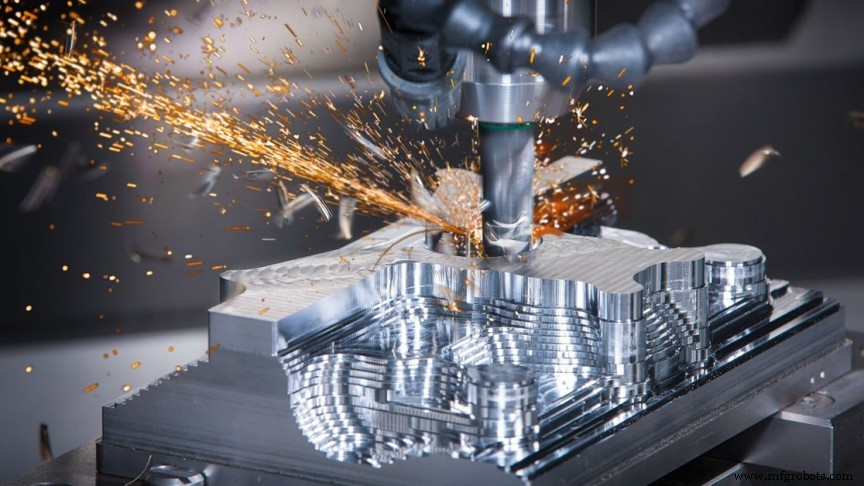

Was ist CNC-Fräsen?

CNC-Fräsen ist einer der häufigsten CNC-Bearbeitungsdienste, und Maschinisten können damit eine Vielzahl von CNC-bearbeiteten Teilen herstellen. Prototypenunternehmen verwenden häufig CNC-Fräsen, um einmalige Funktionsprototypen herzustellen.

CNC-Fräser verwenden Computeranweisungen, um ein schnell rotierendes Schneidwerkzeug entlang von drei oder mehr Achsen zu bewegen. Beim Kontakt des rotierenden Schneidwerkzeugs mit dem Werkstück trägt es kontrolliert Material ab. Das Schneidwerkzeug führt eine Reihe von Durchgängen gegen die Oberfläche des Werkstücks durch, bis das Werkstück dem gewünschten Teil ähnelt.

Die meisten CNC-Fräser halten das Werkstück stationär und halten es mit einem Schraubstock auf dem Maschinenbett fest. Mehrachsige CNC-Fräser können das Werkstück jedoch schaukeln oder drehen, um eine größere Anzahl von Schnittwinkeln zu erzeugen. Dadurch kann der Maschinist komplexere Teile erstellen, ohne das Werkstück manuell neu ausrichten zu müssen.

Anbieter von Rapid-Prototyping-Dienstleistungen nutzen CNC-Fräsen, da es sich um einen End-to-End-Prozess aus einer Hand mit kurzen Vorlaufzeiten handelt.

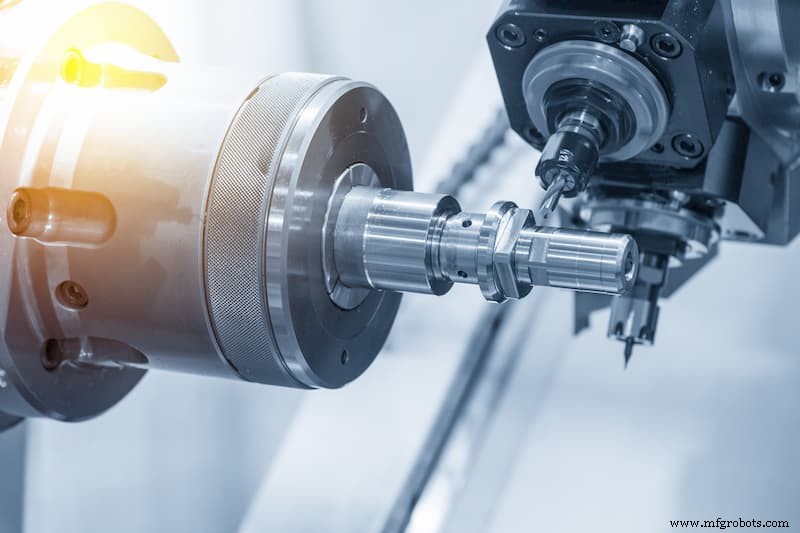

Was ist CNC-Drehen?

CNC-Drehen ist eine Form der CNC-Bearbeitung, mit der Maschinisten abgerundete, zylindrische und konische Teile herstellen. Obwohl es weniger vielseitig als das CNC-Fräsen ist, ist es einer der beliebtesten CNC-Bearbeitungsdienste und Rapid-Prototyping-Dienste.

Maschinen, die CNC-Drehen ausführen, werden als CNC-Drehmaschinen oder CNC-Drehzentren bezeichnet. Sie unterscheiden sich von CNC-Fräsmaschinen darin, dass sie das Werkstück in einem Spannfutter schnell drehen, aber das Schneidwerkzeug nicht drehen. Das an einem Revolver befestigte Schneidwerkzeug bewegt sich computergesteuert auf das sich drehende Werkstück zu und entfernt dort, wo es nötig ist, Material.

Eine CNC-Drehmaschine kann die Außenseite des Werkstücks schneiden oder die Innenseite durchbohren, um röhrenförmige CNC-bearbeitete Teile herzustellen.

Der Revolverkopf der Maschine kann mehrere Schneidwerkzeuge aufweisen, die nach Bedarf einzeln in Eingriff gebracht werden können.

Vorteile des CNC-Fräsens

CNC-Fräsen bieten Herstellern und Prototypenherstellern zahlreiche Vorteile. Im Gegensatz zu Drehmaschinen sind Mühlen vielseitige Maschinen, die eine Reihe verschiedener Formen erzeugen können. Darüber hinaus kann eine Vielzahl von Schneidwerkzeugen für verschiedene Operationen wie Schruppen und Schaftfräsen verwendet werden.

Obwohl sie eigenständige Fertigungsmaschinen sind, sind Mühlen auch für die Nachbearbeitung nützlich. Sie können beispielsweise verwendet werden, um Details zu gedrehten, geformten oder 3D-gedruckten Teilen hinzuzufügen.

CNC-Fräsen ist außerdem schnell, wiederholbar und bei geringen Stückzahlen kostengünstig – teilweise, weil keine Werkzeuge erforderlich sind. Es ist daher unter Fertigungsdienstleistungen und Rapid-Prototyping-Dienstleistungen zu finden.

Vorteile des CNC-Drehens

Der größte Vorteil des CNC-Drehens ist die Möglichkeit, runde Profile zu erstellen. Es ist viel schwieriger, mit anderen CNC-Bearbeitungsdiensten wie CNC-Fräsen oder CNC-Fräsen eine perfekte Rundheit zu erreichen.

Das CNC-Drehen ist auch sehr genau, was es zu einer wertvollen Technologie zum Bohren von Löchern mit präzisen Abmessungen und festgelegten Toleranzen macht.

CNC-Fräsen und CNC-Drehen können kombiniert werden, um die Vorteile beider Verfahren zu nutzen. In den meisten Fällen findet zuerst das CNC-Drehen statt, wodurch der Maschinist weitere (asymmetrische) Details auf dem Teil fräsen kann.

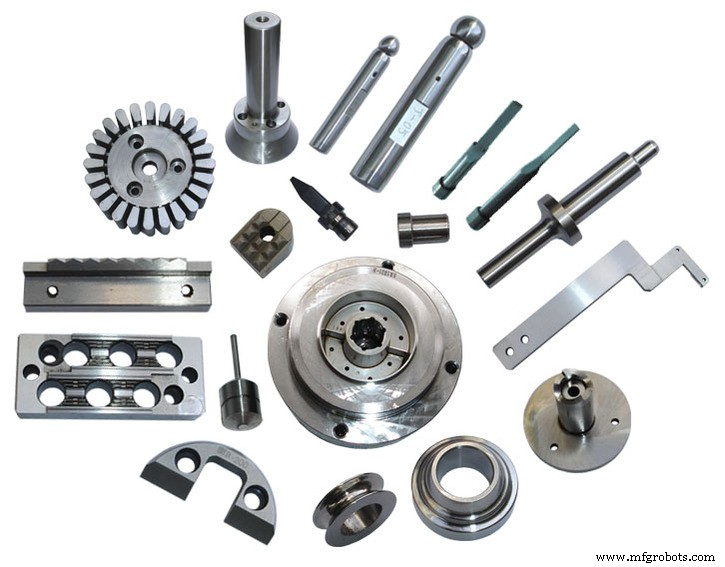

Mit CNC-Fräsen hergestellte Teile

Zu Beispielteilen, die mit CNC-Fräsen hergestellt wurden, gehören:

• Beschläge :Gefräste Beschläge verbinden zwei oder mehr Teile miteinander
• Gehäuse und Gehäuse :Elektrische Geräte und andere Produkte können speziell gefräste Gehäuse verwenden, um interne Komponenten zu schützen
• Klammern :Gefräste Halterungen können kundenspezifische Gewinde und Löcher enthalten und können komplexer sein als Blechhalterungen
• Zahnräder :CNC-Fräsen kann gerade und spiralförmige Zahnräder für mechanische Geräte herstellen
• Formwerkzeuge :Gefräste Werkzeuge aus Stahl oder Aluminium ermöglichen ein schnelles Prototyping von Formteilen
• Motorteile :Automobilingenieure verwenden CNC-Fräsen für Motorblöcke und andere Teile
• Medizinische Geräte :CNC-Fräsen können Implantate, chirurgische Instrumente und andere medizinische Geräte herstellen
• Wasserpumpen :Mehrachs-Fräser können zuverlässige Laufräder für Hydraulikanlagen herstellen
• Formstempel :CNC-Fräser können andere Fertigungsanlagen herstellen, wie z. B. Formstempel für die Blechbearbeitung

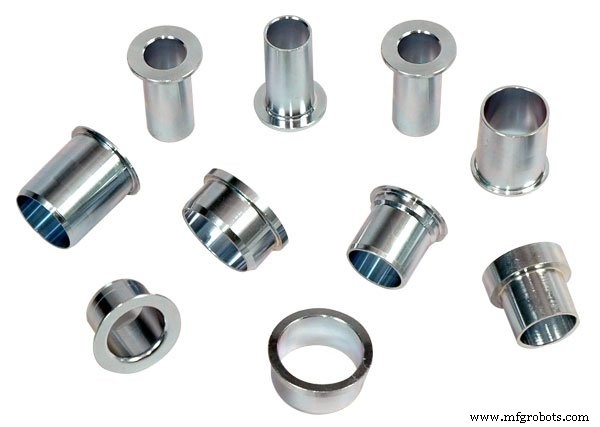

Mit CNC-Drehen hergestellte Teile

Zu den Beispielteilen, die mit CNC-Drehen hergestellt wurden, gehören:

• Walzen :CNC-Drehmaschinen können Walzen mit engen Toleranzen für den industriellen Einsatz herstellen
• Kugelgelenke :CNC-Drehen ist ideal für abgerundete Verbindungselemente wie Kugelgelenke
• Muttern und Schrauben :Die Drehgenauigkeit eignet sich für toleranzkritische Teile wie Schrauben und Muttern
• Wellen :Wellen mit abgerundeten Profilen eignen sich sehr gut für das CNC-Drehen
• Flansche :CNC-gedrehte Flansche können Träger und Rohre verstärken
• Düsen :Düsen sind typischerweise zylindrisch oder konisch mit hohlen Innenseiten, wodurch sie für das CNC-Drehen geeignet sind
• Turbinen :Durch CNC-Drehen können runde Turbinenschaufeln für die Energiewirtschaft hergestellt werden
• Schusswaffen :Eine CNC-Drehmaschine kann die für einen Schusswaffenlauf erforderliche Rohrform herstellen

Welche sollten Sie wählen?

Als Faustregel gilt:CNC-Drehen eignet sich am besten für Teile mit runden, zylindrischen oder konischen Profilen, und CNC-Fräsen eignet sich am besten für alles andere. Im Zweifelsfall kann Sie ein Bearbeitungsexperte zum richtigen CNC-Bearbeitungsservice für Ihr einzigartiges Projekt führen.

Allerdings lassen sich CNC-Fräsen und CNC-Drehen gut kombinieren. Wenn ein Teil eine überwiegend runde Form hat, aber auch asymmetrische Schnitte oder Merkmale erfordert, kann das CNC-Fräsen nacheinander auf das CNC-Drehen folgen. Und obwohl es weniger üblich ist, kann das CNC-Drehen auch auf das CNC-Fräsen folgen – wenn zum Beispiel ein kastenförmiges oder unregelmäßig geformtes Teil ein großes Loch durch seine Mitte bohren muss.

Schließlich muss man sich manchmal nicht entscheiden:CNC-Fräs-Dreh-Zentren integrieren beide Technologien in einer einzigen Produktionsmaschine.
