Summer-Schaltungen meistern: Bauen, Optimieren & Verbessern

1. Funktionsprinzip der Summer-Schaltung

Summer-Schaltung

Summer (Buzzer) sind gängigste Audio-Signalgeber zwischen Gerät & Nutzer. Design reicht von einfach bis komplex.

Artikel erklärt Designprozess & alles für Ihr Elektronikprojekt.

Bereit? Lernen wir!

Summer wandeln Audiosignale in Schallsignale um. Einfache Gleichstrom-Schaltungen (DC). Anwendungen: Alarme, Drucker, Computer, elektronische Produkte mit Signaltönen.

Zwei Haupttypen: Elektromagnetischer Summer & Piezoelektrischer Summer. Erklärung getrennt:

1.1 Piezoelektrischer Summer

Nutzt Keramik mit Piezoeffekt → Impulse → Strom → Schwingungen Metallplatte → Summer-Töne.

Hauptkomponenten: Resonanzkörper, Piezo-Platte, Gehäuse, Impedanzanpassung. Manche mit Leuchtdioden.

Multi-Resonator arbeitet mit Transistoren/ICs. Einschalten (1,5–2,5 V DC) → Oszillation → Multi-Resonator erzeugt 1,5–2,5 kHz Audiosignal. Impedanzanpassung bewegt Piezo-Platte → Schallsignale. Piezo-Platten: Blei-Magnesium-Niobat oder Zirkonat-Titanat-Keramik, beidseitig Silberelektroden.

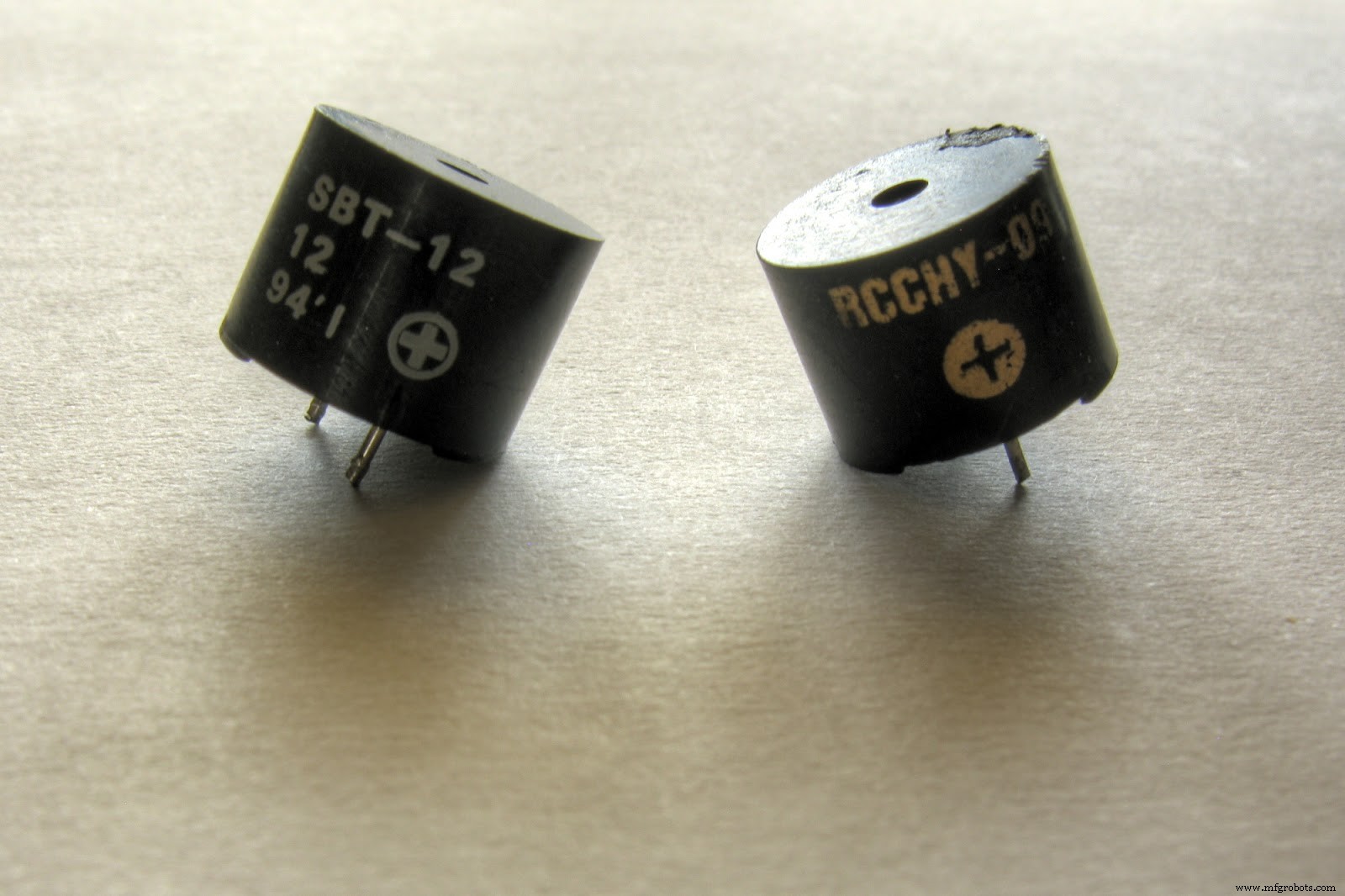

Piezo-Summer

1.2 Elektromagnetischer Summer

Komponenten: Oszillator, Schwingmembran, Spule, Gehäuse, Magnet. Einschalten → Oszillator erzeugt Audiosignal → Spule → Magnetfeld.

Schwingmembran vibriert periodisch → Töne durch Magnet/Spulen-Wechselwirkung. Ausgang: 2–4 kHz.

Ideal für Musik/Sprach-Anwendungen (guter Klang).

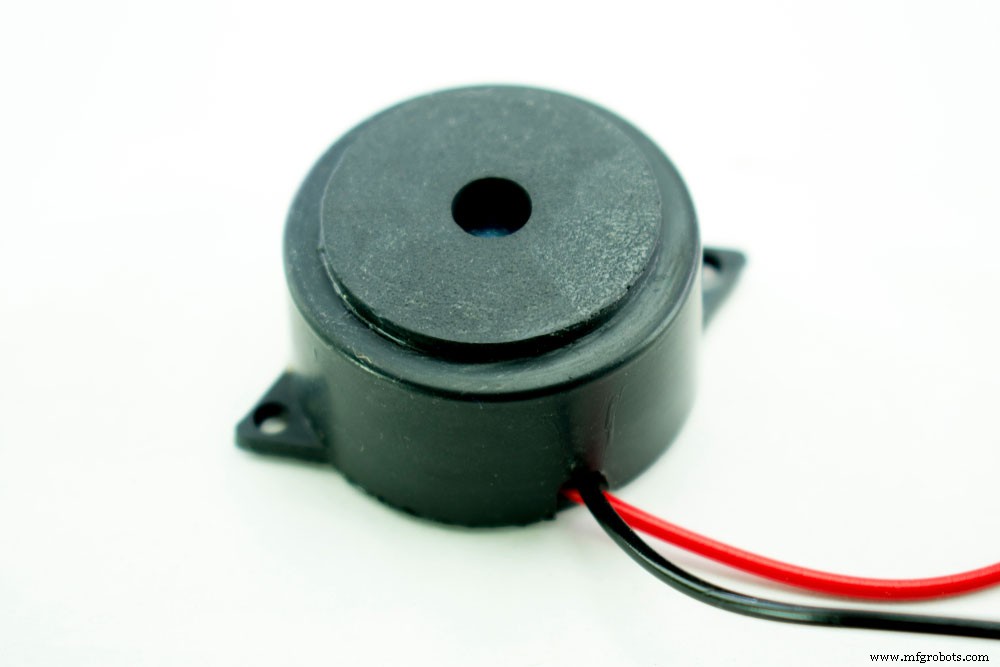

Elektromagnetischer Summer

Zusätzlich: Aktive & Passive Summer.
Aktiv: Oszillator integriert, erzeugt Ton bei Anlegen von DC. Wandelt DC in Pulssignale (feste Frequenz).
Passiv: Kein Oszillator, kein DC-Signal für Ton. Ansteuerung: 2–5 kHz Rechteckwelle (konstanter Magnetkreis).

2. Bauteilauswahl für Summer-Schaltung

Summer hat großen Arbeitsstrom → Treiberverstärker nötig. Typische Komponenten:

Summer

Fünf Parameter bei Passiv (Rechteckwelle) / Aktiv (DC): Abmessungen, Arbeitsstrom, Schallrichtung, Ansteuerungsart, Arbeitsfrequenz. Wahl nach Bedarf.

Freilaufdiode

Summer = induktives Element → Strom nicht sprungartig änderbar. Freilaufdiode überwacht Strom kontinuierlich. Ohne: Treibertransistor gefährdet (Spannungsspitzen von zig Volt) → Systemcrash.

Filterkondensator

Filtert Summerstrom-Einfluss auf andere Schaltungsteile, verbessert AC-Versorgung.

Transistor (Treiber)

Basis High → Transistor sättigt → Summer ertönt. Basis Low → Transistor sperrt → Ton endet.

3. Summer-Schaltung bauen

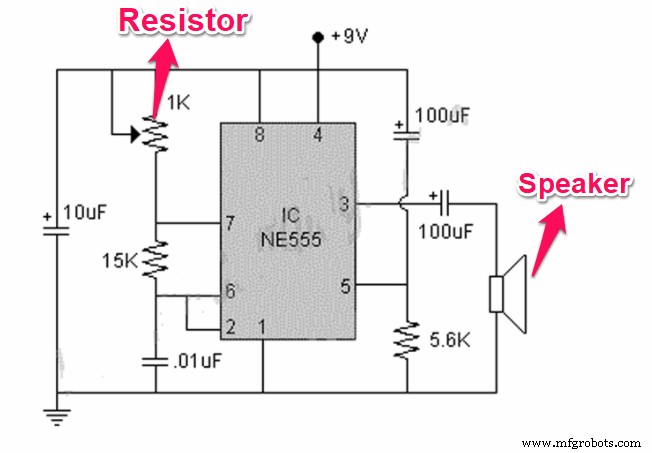

Beispiel: Einfache Schaltung mit NE555 Timer-IC, Lautsprecher, variabler RC-Netzwerk.

Einfache Summer-Schaltung

Bauteile

• Steckplatine (Breadboard) × 1
• NE555 Timer IC × 1
• 9 V Blockbatterie × 1
• Lautsprecher (8 Ω) × 1
• 15 kΩ Widerstand × 1
• 5,6 kΩ Widerstand × 1
• Verbindungsdraht × 1
• 0,1 µF Kondensator × 1
• 100 µF Kondensator × 2
• 1 kΩ Potentiometer × 1

Anleitung (5 Schritte)

Schritt 1: Montage

Wichtigster Teil: NE555 (steuert alles). IC in Plattenmitte setzen.

Kondensatoren: 0,1 µF zwischen Pin 1 & 2 (Seite Richtung Pin 1). 100 µF nah am Lautsprecher.

Drähte: Pin 2 & 6 an Lücken der Versorgungsreihe.

15 kΩ zwischen Pin 6 & 7. 1 kΩ Potentiometer (Pin 7–8). 5,6 kΩ (Pin 1–5).

Schritt 2: Lautsprecher (Summer) anschließen

Lautsprecher = Summer. Pin 3 an Pluspol Lautsprecher.

Schritt 3: NE555 mit Spannung versorgen

Pin 1 → Masse, Pin 8 → Plus der Steckplatine.

Schritt 4: Batterie anschließen

Plus → Plus-Reihe, Minus → Minus-Reihe. Batterie anschließen → Schaltung aktiv. Kondensator parallel zur Batterie platzieren.

Schritt 5: Test & Fehlersuche

Schaltung fertig. Testen vor Endmontage auf korrekte Verbindungen.

4. Lautstärkeerhöhung in der Summer-Schaltung

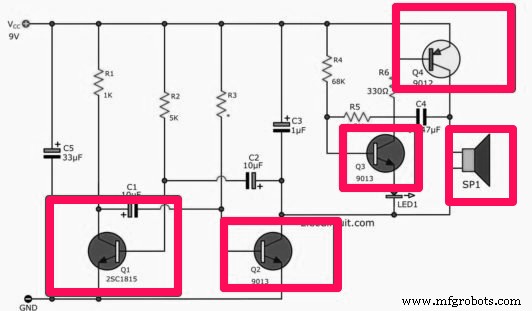

Lauter machen = Ringkreis für Glockentöne. Transistoren für einfachen, günstigen Summer. Schaltbild:

Ringkreis

Benötigte Bauteile

• 6 Widerstände (1 k, 5 k, 2,7 k, 68 k, 1,2 k, 330 Ω)

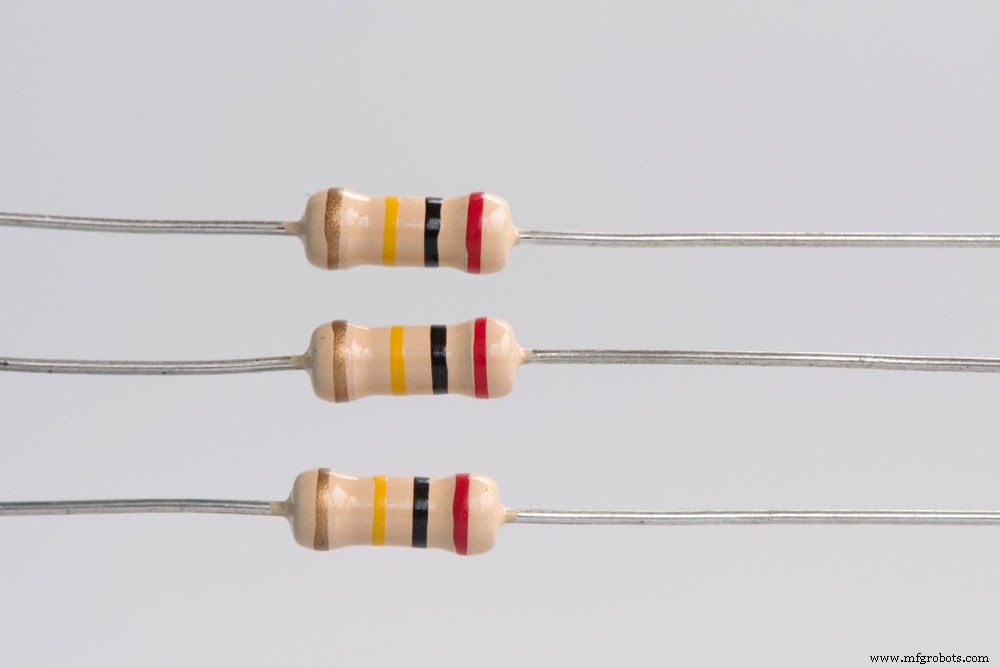

Widerstandssatz

• 3 Halbleiter (Q1, Q2, Q3)

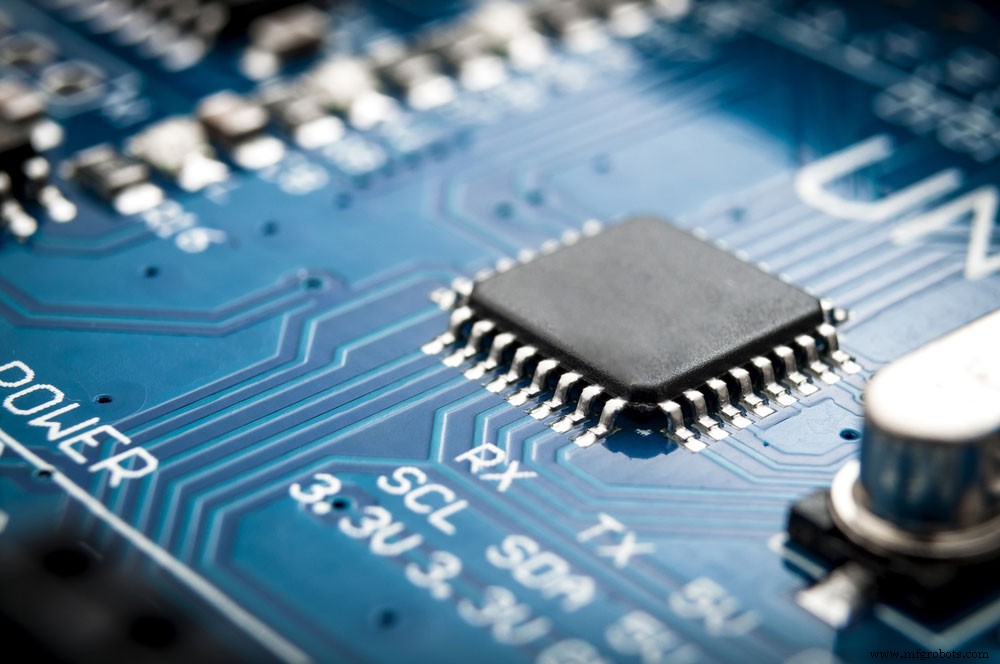

Integrierte Halbleiter

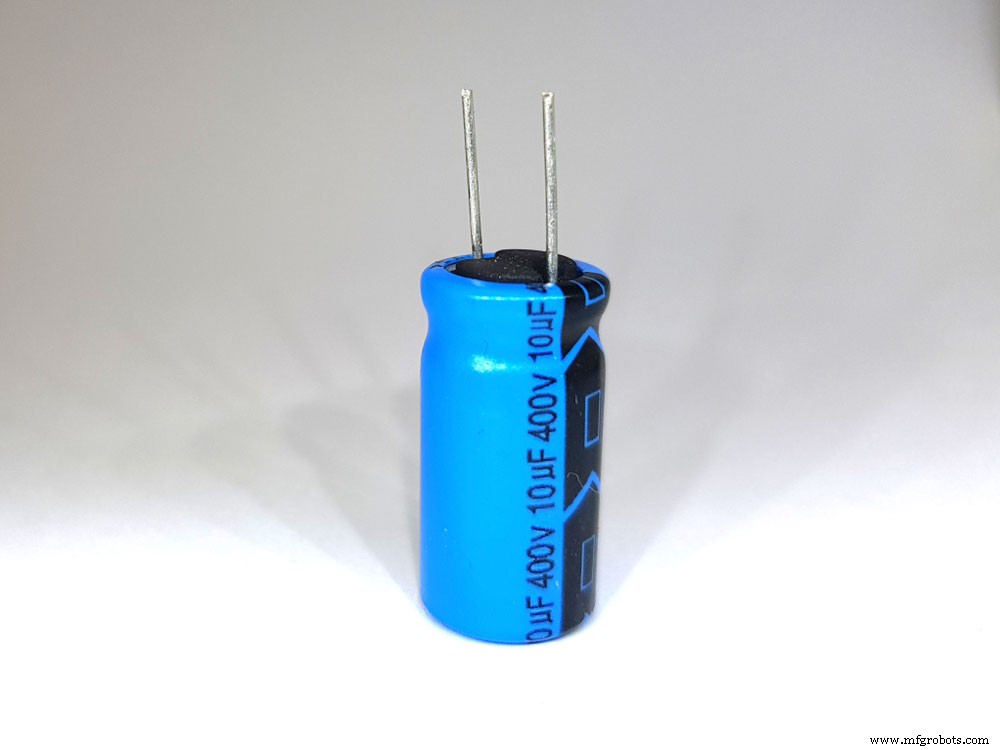

• 4 Elektrolytkondensatoren (C1, C2: 10 µF 16 V, C3: 1 µF 16 V)

Isolierte Elektrolytkondensatoren

• 1 Keramikkondensator C4: 0,047 µF, 50 V

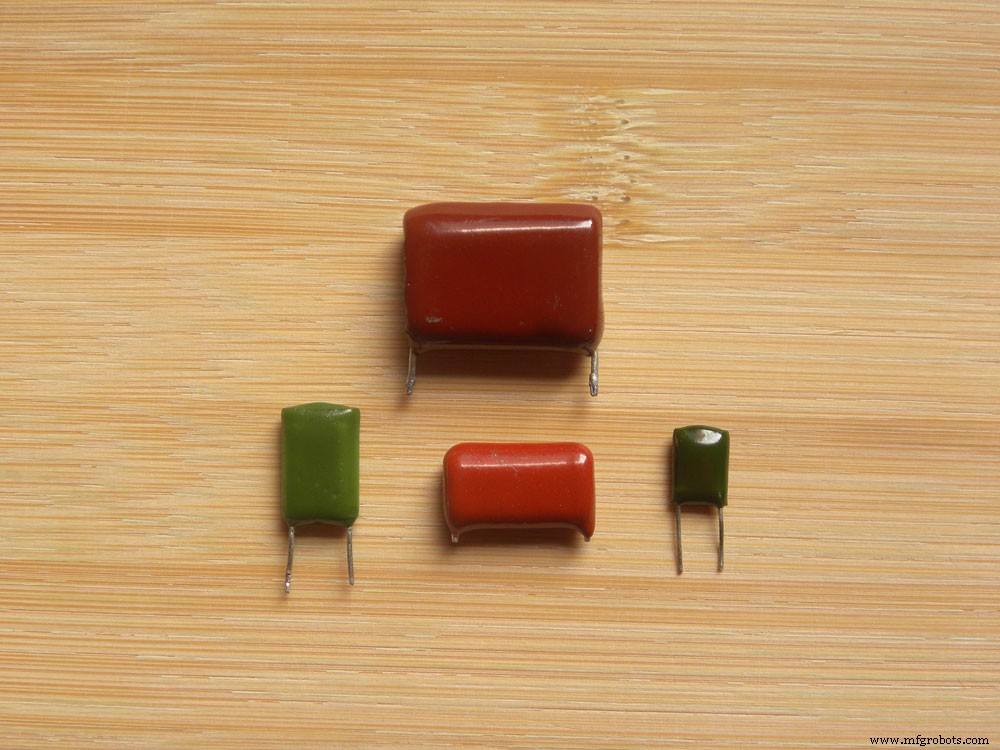

Bunte Keramikkondensatoren

• 1 LED (beliebige Farbe)

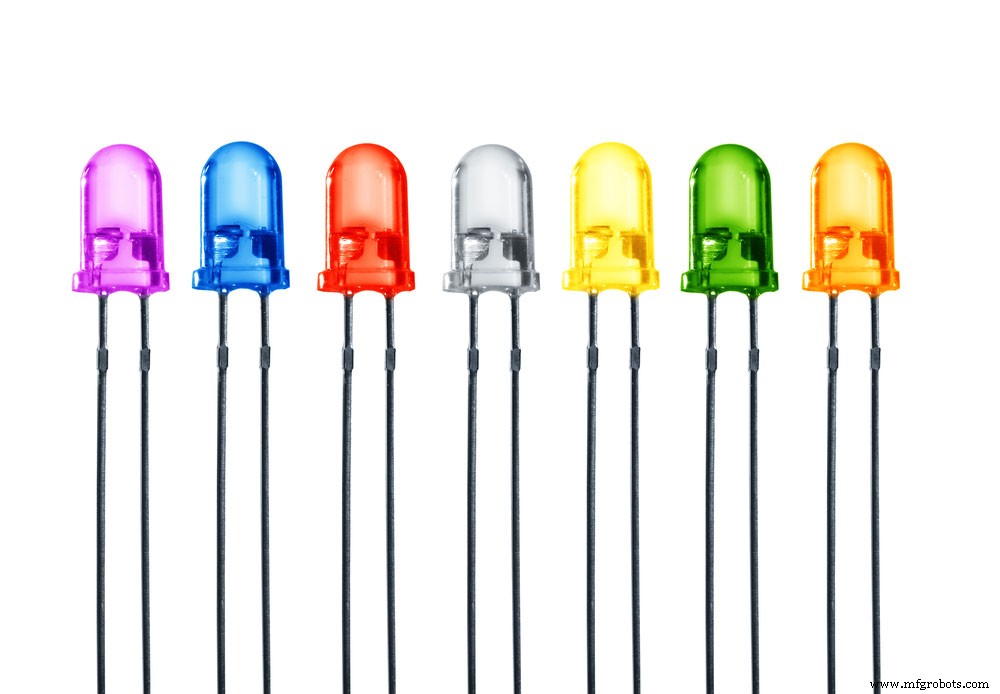

Sieben LED-Farben

• 1 Lautsprecher (8 Ω)

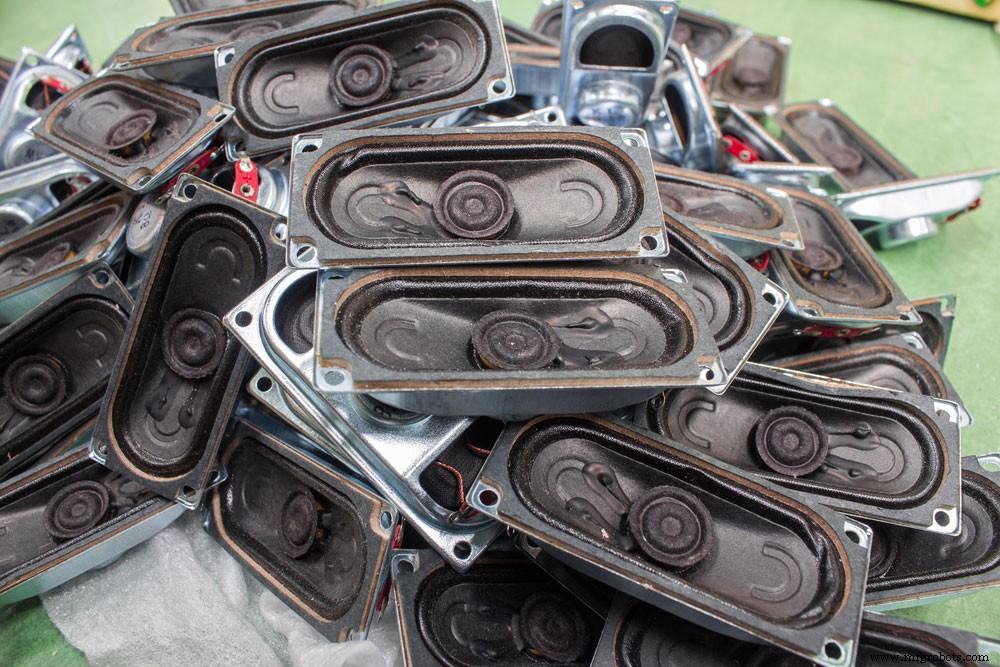

8 Ω Lautsprecher

Anleitung

9 V Betriebsspannung nötig. Wenige Bauteile → Universalplatine oder DIY-PCB. Schaltung & Bauteile verdrahten. Kritisch: Polarität der Elektrolytkondensatoren beachten. Transistor-Pinbelegung korrekt einhalten.

Abschließende Worte

Trotz vieler Typen/Spezifikationen: Summer nach Hauptparametern wählen (Ansteuerung, Spannung, Rechteckwelle, Befestigung). Auch nach Schalldruck/Frequenz auswählbar.

Das war alles zur Summer-Schaltung. Bei Fragen kontaktieren Sie uns.
