Berührungsempfindliche Lampe selbst bauen: Komplette Anleitung

Verschiedene berührungsempfindliche elektronische Anwendungen eröffnen Ingenieuren und DIY-Profis gleichermaßen spannende Projektideen. Eines davon ist die Touch-Lampen-Schaltung.

Vielleicht haben Sie schon eine Lampe gesehen, die sich per Fingertipp einschaltet, und möchten wissen, wie sie funktioniert.

Dann sind Sie hier genau richtig.

In diesem Artikel lernen Sie alles über die Touch-Lampen-Schaltung und wie Sie eine einfache Version bauen. Wir zeigen mehrere Designs, damit Sie mehr als eine Bauweise kennenlernen.

Los geht's!

Wie funktionieren Touch-Lampen-Schaltungen?

Lampe

Wie der Name sagt: Touch-Tischlampen haben berührungsempfindliche Schalter (z. B. Nachttisch-Touch-Lampe), im Gegensatz zu Kippschaltern oder Drucktastern.

Ein großer Vorteil berührungsempfindlicher Schalter: Sie sind unempfindlich gegen Feuchtigkeit und Staub.

Das Beste: Verschiedene menschliche Eigenschaften funktionieren für berührungsempfindliche Schalter – Temperatur, Widerstand, Radioempfang.

Die Touch-Lampe nutzt jedoch die menschliche Eigenschaft Kapazität.

So funktioniert's:

Kapazität bezeichnet die Elektronenkapazität eines Objekts – die maximale elektrische Ladung, die ein Objekt speichern kann. Touch-Signallampen haben ihre Schalter innen, nicht außen. Man muss die Lampe berühren, um sie zu aktivieren.

Alles hat eine gewisse Kapazität. Die Touch-Lampe hat eine andere Kapazität als der menschliche Körper. Bei Berührung addiert sich die Kapazität beider.

Touch-Lampen-Schaltungen detektieren diese Änderung beim Berühren und aktivieren den Steuerungsschalter. Entfernt man die Hand, kehrt die Lampe zu ihrer ursprünglichen Kapazität zurück, bereit für die nächste Berührung.

Wie baut man sie?

Wir betrachten drei Varianten: Touch-Lampe mit NE555-Timer, mit Arduino, und Touch-Dimmer.

Touch-Lampen-Schaltung mit NE555 Timer

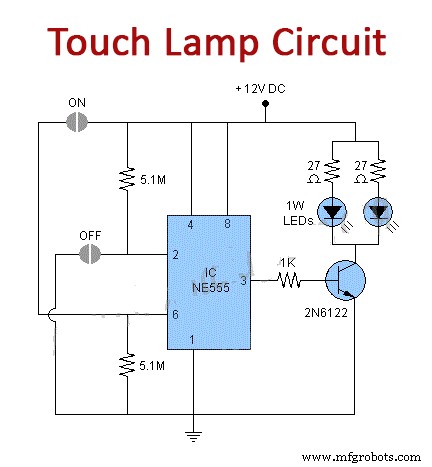

Eine einfache Schaltung, um zwei 1-Watt-LEDs per Berührung der Ein-/Aus-Kontakte ein-/auszuschalten. Schaltbild:

Touch-Schaltung

Benötigte Bauteile

• 1-Watt-LEDs (2)
• 5,1 MΩ Widerstände (2)
• 1 kΩ Widerstand (1)
• 27 Ω Widerstand (1)
• IC NE555 (1)
• 110 V oder 230 V Primär zu 9 V Sekundär 1 A Abwärtstransformator (1)
• 2N6122 Transistor (1)

Aufbau

Hauptkomponente ist der IC NE555, der 2N6122 dient als Schalter. Zuerst den Transformator einbauen. Mehr als zwei 1-Watt-LEDs können parallel mit je 27 Ω Widerstand geschaltet werden – dann ist ein Transformator mit höherem Strom (2–3 A) und 5-A-Brücke nötig. Auch ein 12 V Akku kann die Schaltung versorgen.

Touch-Lampen-Schaltung mit Arduino

Diese Schaltung zeigt, wie man einen Sensor baut, der eine LED per Berührung ein-/ausschaltet. Die Arduino CapacitiveSensor Library nutzt zwei oder mehr Arduino-Pins als kapazitive Sensoren zur Detektion der menschlichen Körperkapazität.

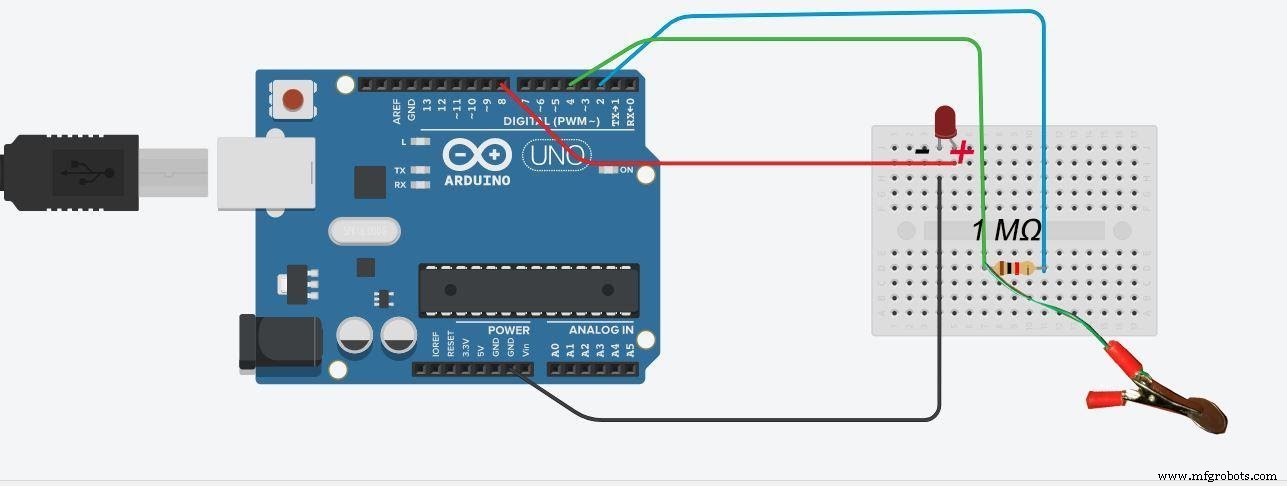

Im empfindlichsten Modus erkennt die Schaltung einen Körper oder Finger wenige Zentimeter entfernt. Schaltbild:

Arduino Touch-Lampen Schaltbild

Benötigte Bauteile

• Generische LED (1)
• 1 MΩ Widerstand (1)
• Arduino Board (1)
• Alufolie oder Münze (1)
• Generische Jumper-Kabel (4)
• Arduino IDE Software

Aufbau

Hardware-Setup

1 MΩ Widerstand zwischen Pin 2 und 4 des Arduino. Münze (kapazitiver Sensor) an Arduino-Eingangspin. LED zwischen GND und Pin 8.

Hinweis: Jumper-Kabel für Verbindungen nutzen, nicht vergessen zu löten.

Software-Setup

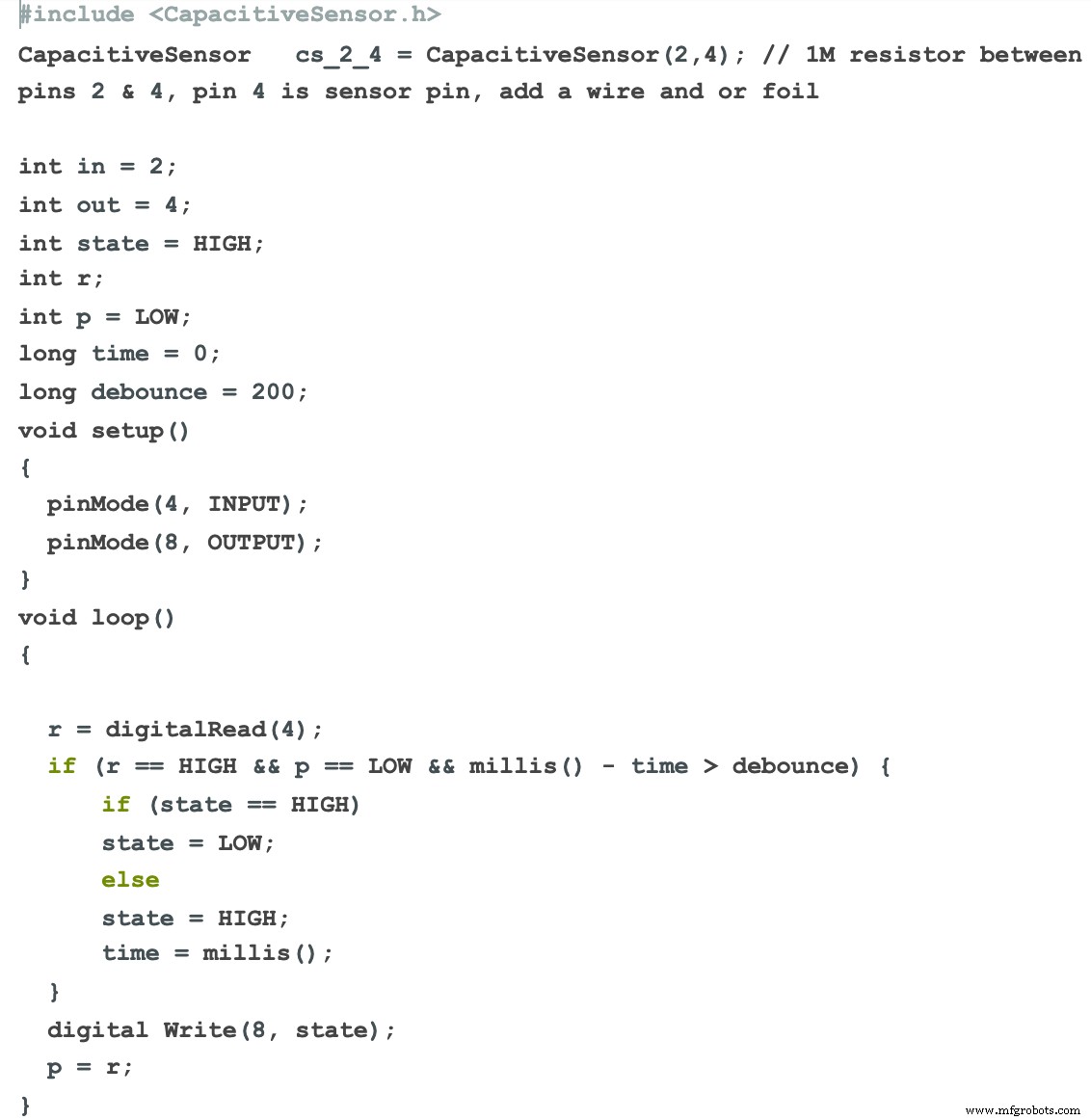

Vor dem Hochladen den CapacitiveSensor-Library installieren (Arduino-Website). Diese Software steuert die Ein-/Aus-Funktion der LED. Code für die Touch-Lampe:

Funktionsweise

Einfacher RC-Kreis, der misst, wie lange der Zustandswechsel dauert, und die Distanz approximiert. Man muss die verfügbare Kapazität von Körper, Sensormaterial und des Hochwertwiderstands kennen.

Touch-Lampen-Dimmer

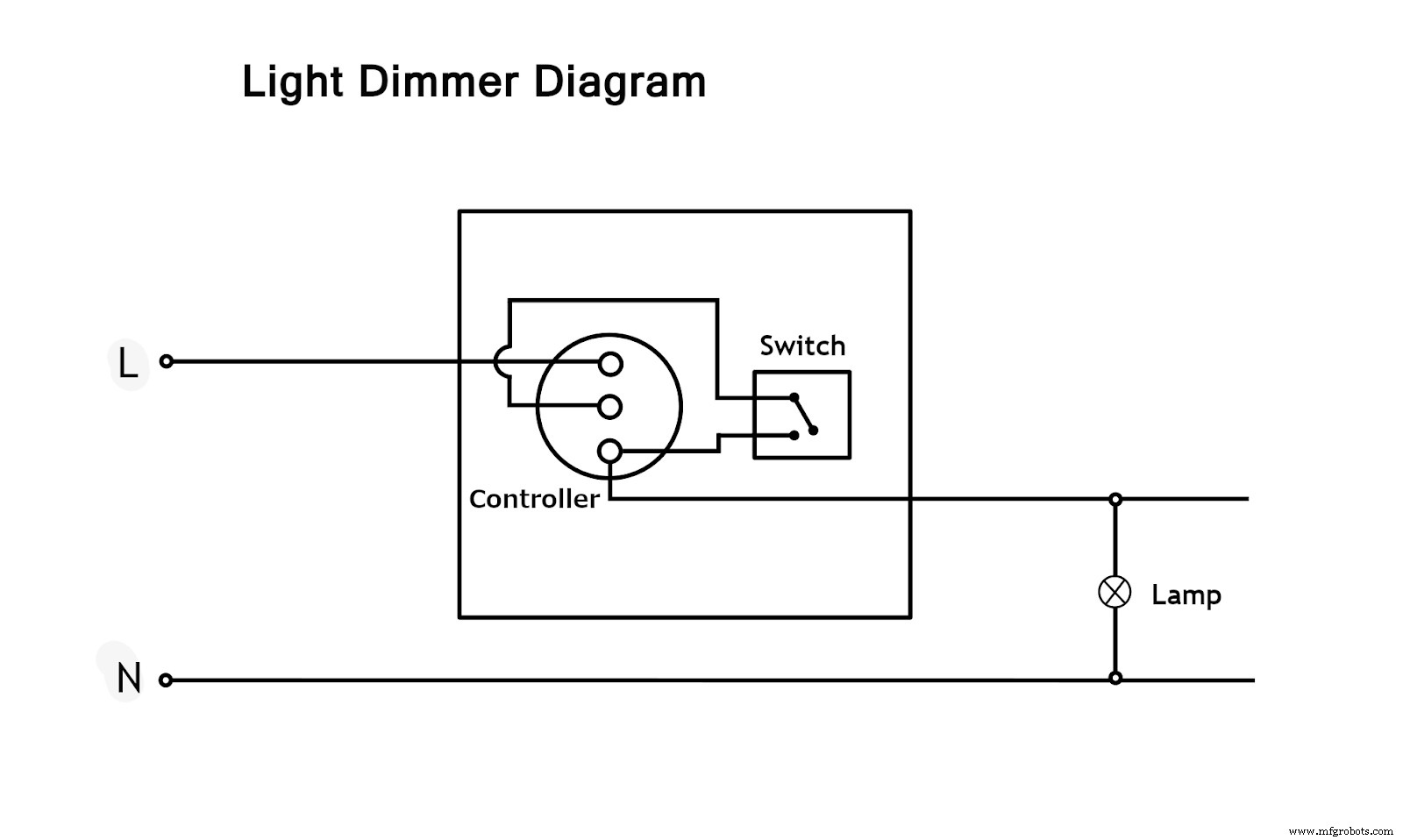

Ein weiteres einfaches Projekt: Touch-Sensor zur Helligkeitssteuerung, nicht nur Ein/Aus. Auch hier mit Arduino. Schaltbild:

Schaltbild

Benötigte Bauteile

• Steckplatine (1)
• Touch-Sensor (1)
• Verbindungsdrähte
• Arduino Board (1)
• Kleine Glühbirne (1)
• 1 kΩ Widerstand (1)
• 2N222 NPN Transistor (1)
• Stromversorgung

Aufbau

Einfaches Design: Touch-Sensor an Stromversorgung (VCC an 5 V, GND an Masse). Sensor-Signal an Arduino Digitalpin 8.

Kleine Birne über Transistor an Arduino PWM-Pin: Transistorbasis an Arduino Digitalpin, Kollektor an 5 V, Emitter an Birne, andere Birnenseite an Masse.

Nach Aufbau Code auf Arduino hochladen.

Funktionsweise

Finger auf Sensor → SIG-Pin geht HIGH. Schaltung detektiert dies und nutzt PWM für die Birne.

Finger bleibt → Arduino erhöht Helligkeit langsam bis Maximum oder bis Finger weg.

Helligkeit reduzieren: Doppeltippen und Finger gedrückt halten, bis gewünschte Helligkeit oder AUS erreicht.

Anwendungen

• Tischleselampe
• Tragbares Notlicht
• Nachttischlampe

Abschluss

Die meisten Touch-Lampen haben drei Helligkeitsstufen ohne Dreistufen-Birne. Berührung schaltet nicht nur Ein/Aus, sondern wechselt die Helligkeit: Dunkel → Dimmstufe 1 → Stufe 2 → Hellste.

Obwohl das Licht konstant wirkt, schaltet die Stromquelle bei gedimmter Lampe schnell Ein/Aus (mehrfach pro Sekunde) – es wirkt wie gleichmäßiges Licht.

Da die Birne nicht die volle Leistung erhält, lässt sich die Helligkeit nach Wunsch steuern.

Das war unser Artikel. Bei Fragen kontaktieren Sie uns – wir antworten schnellstmöglich.
