Variable Widerstände: Typen, Funktionsweise & Anwendungen

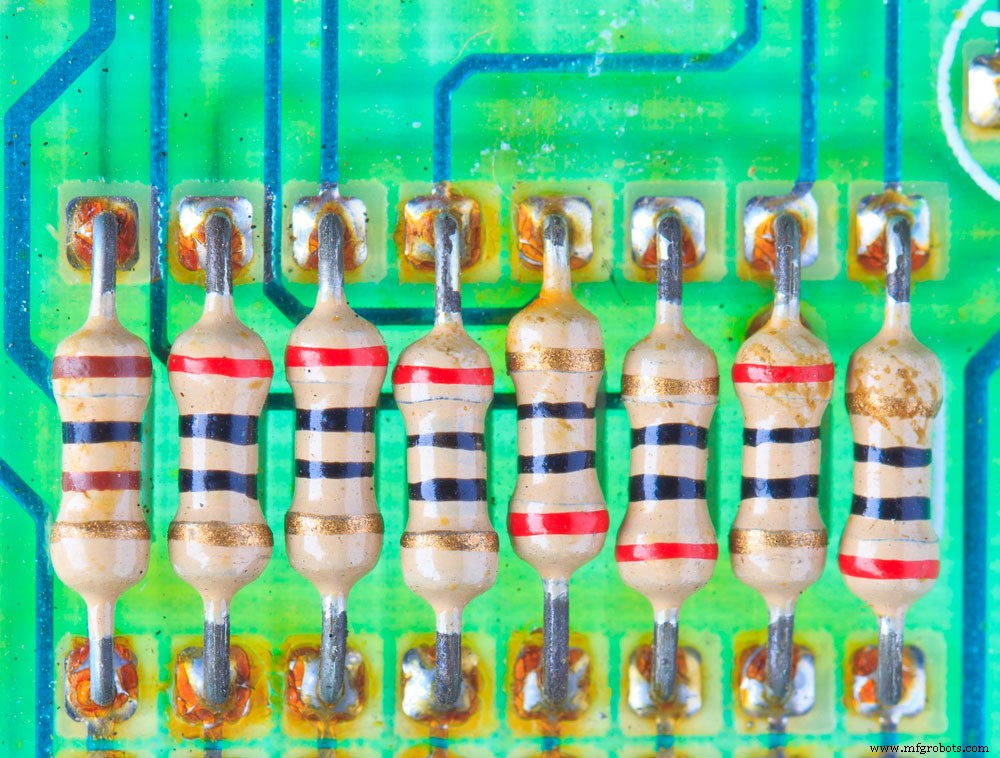

Widerstände teilen Spannungen, regeln Lautstärke, passen Signalpegel an, begrenzen Ströme. Zwei Hauptklassen: feste und variable Widerstände – Fokus auf letztere. Typen, Anwendungen, Funktionsweise.

Was ist ein variabler Widerstand?

Ein elektronisches Bauteil, dessen Widerstandswert einstellbar ist (Kalibrierung). Meist 3 Anschlüsse, seltener 2.

Typen variabler Widerstände

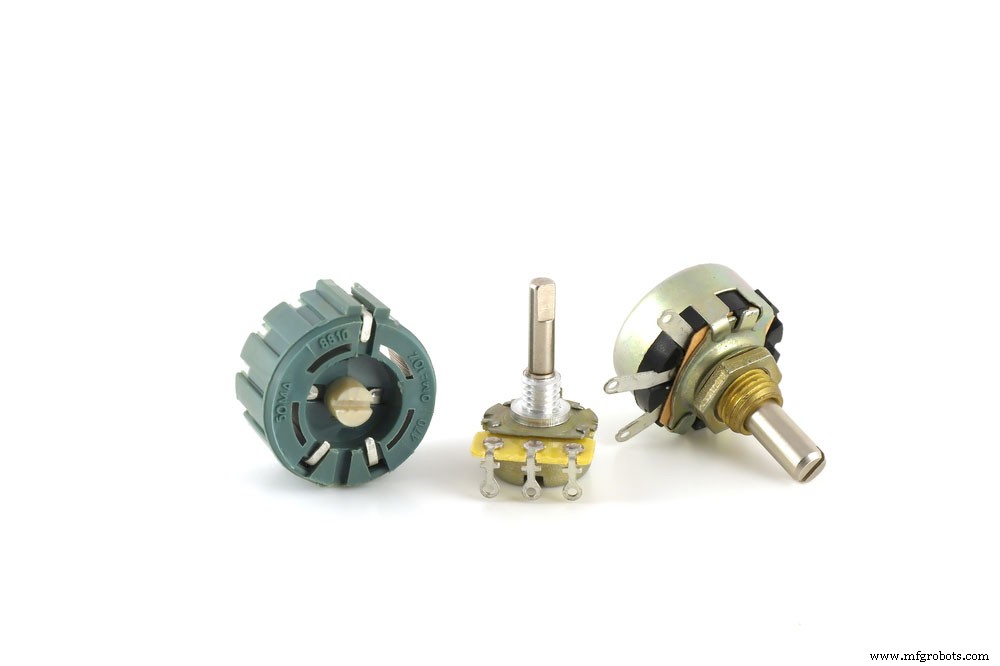

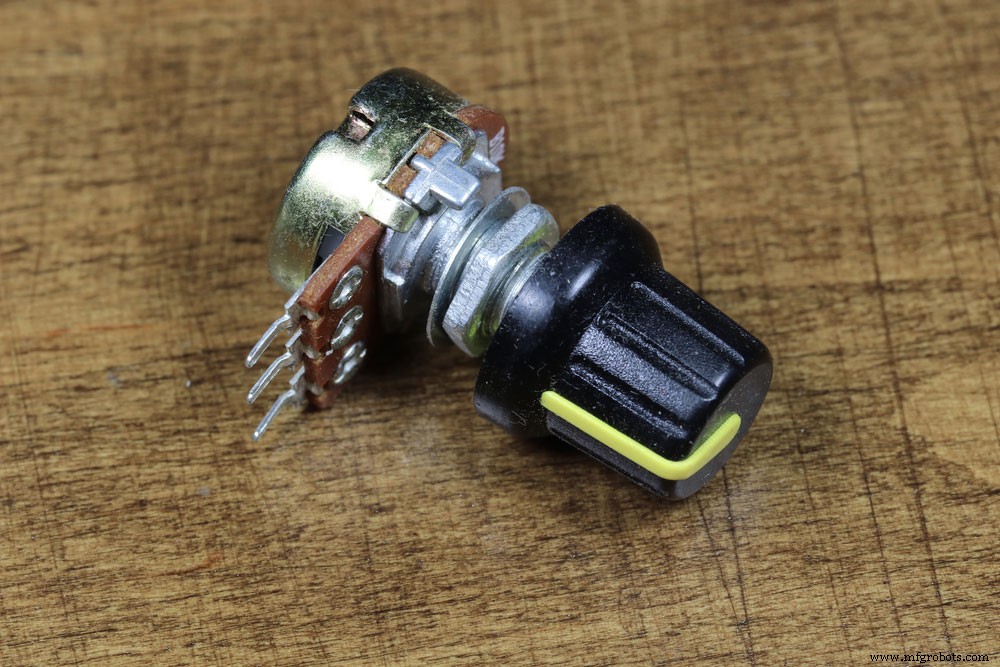

Potentiometer

Beliebtester 3-Anschluss-Typ. Mechanisch (Dreh-/Schiebe) oder digital. Wirkt als Spannungsteiler: Ausgangsspannung einstellbar aus Eingangsspannung. Anwendungen: Regelungseingänge, Audio-Balance. Trimm-Potentiometer (Trimpots) für Kalibrierung/Abgleich auf Platinen – klein, schraubendrehereinstellbar.

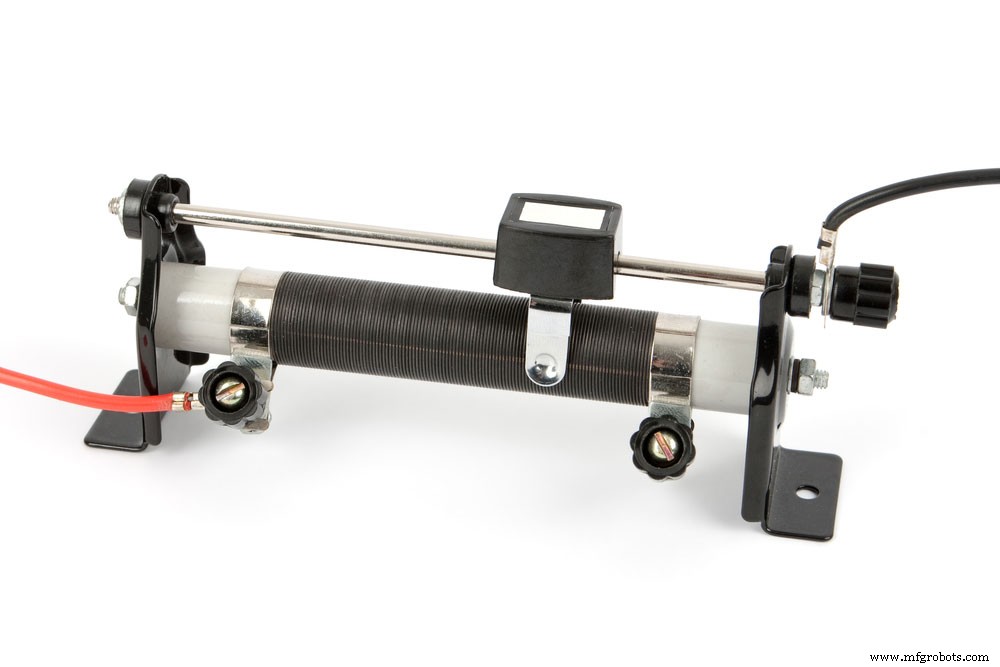

Rheostat

Ähnlicher Aufbau, aber nur 2 Anschlüsse (Schleifer + ein Ende des Widerstandspfads). Historisch als Leistungssteller (Reihenschaltung zu Glühlampe) – heute ineffizient, Schaltelektronik vorzuziehen.

Digitaler Widerstand (Digipot)

Widerstandswert per digitalen Signalen (I²C, Up/Down) in diskreten Stufen einstellbar.

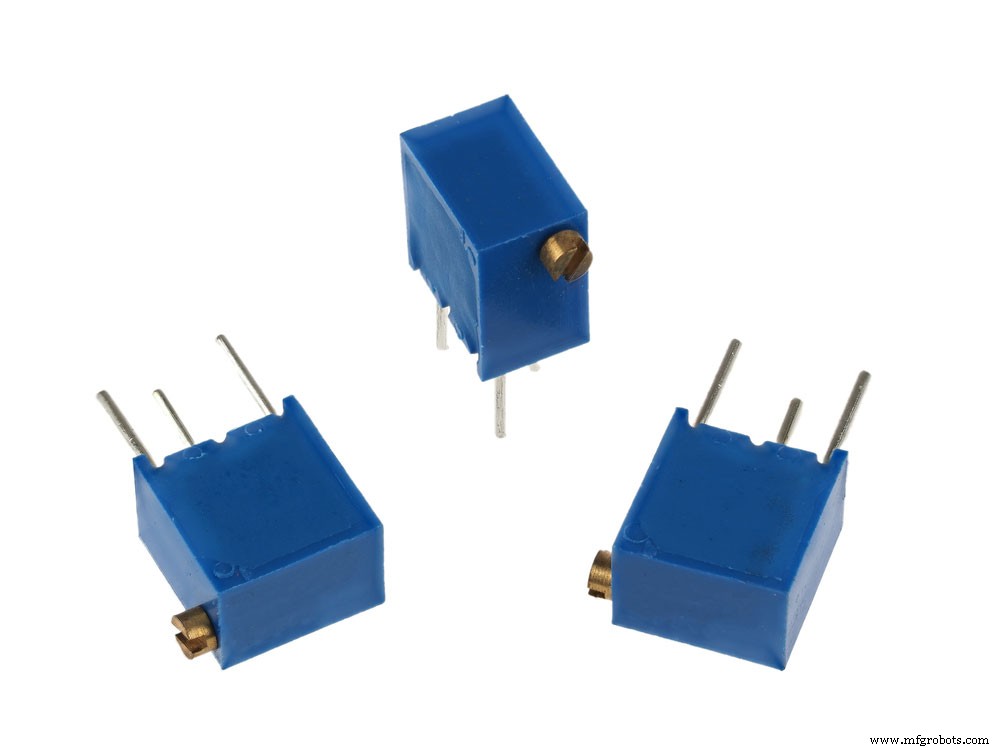

Preset-Widerstände (Voreinstellbare)

Miniatur-Potentiometer für PCB-Bestückung, schraubendrehereinstellbar, mehrgangig, präzise, günstig. Einsatz: Empfindlichkeitseinstellung, Alarmtonfrequenz.

Anschluss als Rheostat / Potentiometer

Als Rheostat: Ein Pfadende + Schleifer an Schaltung, anderes Pfadende offen. Widerstand zwischen Schleifer und Pfadende variabel.

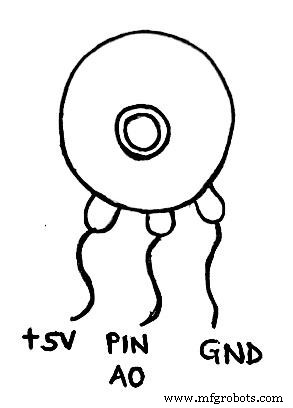

Als Potentiometer: Beide Pfadenden an Eingang, Schleifer + ein Pfadende an Ausgang.

Presets in Schaltung einlöten, Widerstand per Schraube justieren.

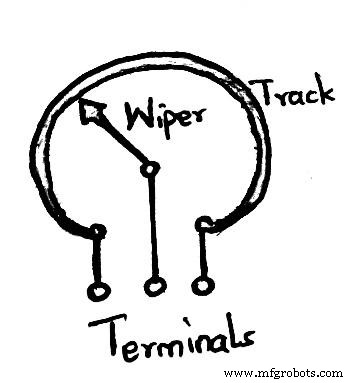

Funktionsprinzip

• Widerstandspfad (Leiterbahn) aus Metall, Keramik oder Kohle.
• Zwei Endanschlüsse an Pfadenden, dritter = Schleifer (Wiper) bewegt sich auf Pfad.
• Schleiferbewegung ändert effektive Pfadlänge → Widerstand ändert sich.

Hinweis: Kohleschicht bei Zusatzwiderstand nötig. Einsatz: TV, Audioverstärker, Radio. Drehwiderstand: Widerstandsänderung + Ein/Aus-Schalter (Kontakt/berührungslos). Ringförmiger Querschnitt für Gerätesteuerung. Schieber (Linearpfad): Position unsichtbar → Endanschlag gegen Überdrehung nötig.

Spezifikationen

Definiert durch: Widerstandswert, Pfadtyp (linear/logarithmisch), Baugröße. Typischer Wellendurchmesser: 6 mm.

• Linear (LIN): Gleichmäßige Widerstandsänderung pro Drehwinkel. Ohne Angabe linear annehmen.
• Logarithmisch (LOG): Anfangs langsame, dann schnelle Änderung. Mitte des Pfads < 50 % Maximalwiderstand. Für Audio-Lautstärke (menschliches Hörvermögen logarithmisch).

Anwendungen

• Oszillatoren, Audio-Regelung/Endstufen, Haushaltsgeräte, TV, Computer, Wandler, Bewegungs-/Spannungssteuerung

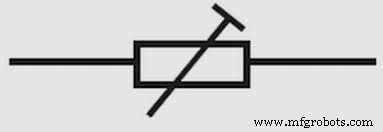

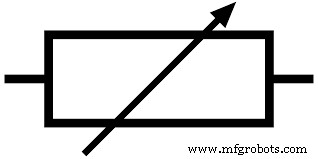

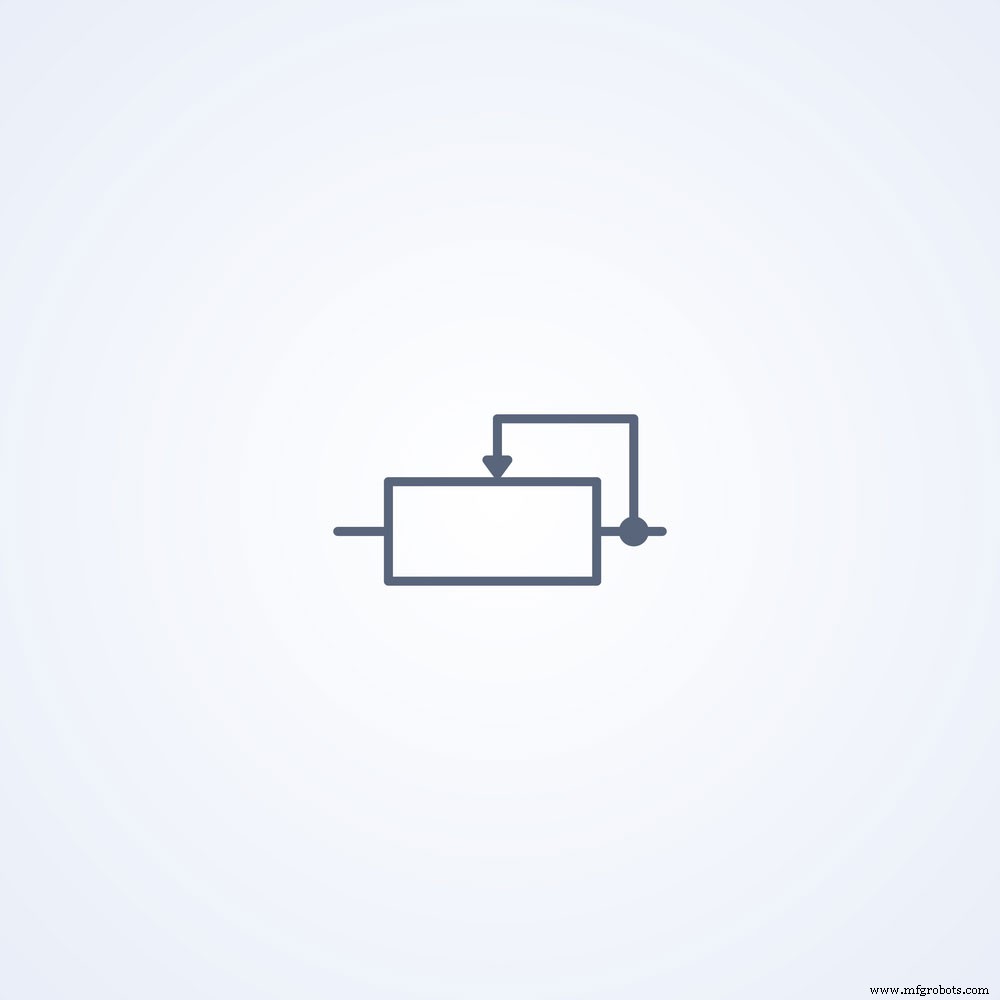

Schaltsymbole (IEC-Norm)

Fazit

Variable Widerstände sind vielseitige Einstellelemente. Für Detailfragen kontaktieren Sie uns – wir helfen gerne.
