3D-gedruckte Gitterstrukturen meistern: Design, Eigenschaften & Performance-Insights

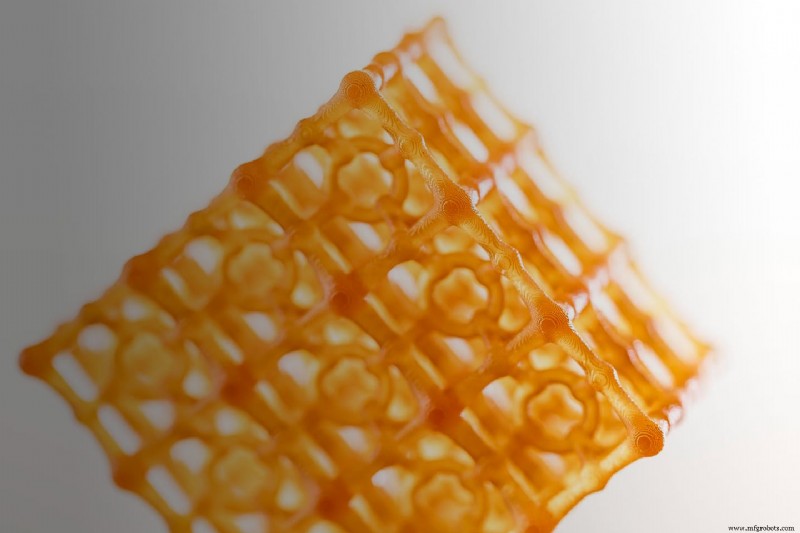

Additive Fertigungsverfahren (AM) ermöglichen Ingenieuren, die Fähigkeiten von Gitterstrukturen zu nutzen, um die Performance ihrer Produkte zu steigern. Gitter sind zwei- oder dreidimensionale Mikroarchitekturen, bestehend aus einem Netzwerk aus Knoten und Balken (Struts), die das Gewicht drastisch reduzieren und gleichzeitig die strukturelle Integrität bewahren.

Vielfalt der Gittertypen

Es gibt eine Vielzahl von Gittertypen mit einzigartigen Eigenschaften (Verformungsmodi, Materialeffizienz etc.) und Ästhetik. Viele dieser Gitterstrukturen sind von natürlich vorkommenden Kristallstrukturen inspiriert. Aufgrund ihrer inhärent kleinen Features sind Gitter mit herkömmlichen Fertigungsmethoden schwierig – oder nahezu unmöglich – herzustellen.

Die Integration von Gitterstrukturen ermöglicht Ingenieuren, den Designraum umfassender zu erkunden, indem sie die gewünschte Performance ihres Teils neu denken.

Durch Gittertechniken kann die Gesamtmasse eines Teils um 90 % oder mehr reduziert werden, indem die Gitterparameter präzise auf die physikalischen Lasten am Teil abgestimmt werden.

Mechanische Vorteile

Die Vorteile von Gittern sind seit langem bekannt. Schaut man genau hin, findet man Gitter in der Natur (Knochen, Metallkristallographie etc.) ebenso wie in moderner Architektur. Nehmen Sie den Eiffelturm: Die Metallstruktur trägt ihr Gewicht effizient, während sie in den Himmel ragt. Ähnlich wie ein einfaches Gitter besteht diese selbsttragende Struktur volumetrischmostly aus Luft. Das hohe Festigkeits-Gewichts-Verhältnis von Gittern ermöglichte diese architektonische Meisterleistung.

Ähnlich im Produktdesign: Die mechanischen Vorteile von Gittern (z. B. hohe Oberfläche, exzellente Stoßdämpfung, Aufprallschutz) befähigen Produktdesigner, die Beschränkungen traditioneller Fertigung zu überwinden und neue – oft leistungsstärkere – Produkte zu schaffen.

Gutes Festigkeits-Gewichts-Verhältnis

Es gibt generell zwei Wege, das Festigkeits-Gewichts-Verhältnis eines Teils zu verbessern. In der traditionellen Fertigung geschieht dies durch Materialreduktion in nicht-kritischen Bereichen zur Optimierung des Materialeinsatzes. Durch Gitterung können Sie Material in kritischen Bereichen des Teils entfernen. Zwar verringert Gitterung die Gesamtfestigkeit des Teils, doch die Gewichtsersparnis kann das Festigkeits-Gewichts-Verhältnis verbessern.

Hohe Oberfläche

Gitter sind nicht nur leicht, sondern erschließen eine große Oberfläche – ein Schlüsselvorteil für Produkte, die Wärmeaustausch und chemische Reaktionen ermöglichen.

Betrachten Sie Wärmetauscher in Computern, Servern und Rechenzentren. Typischerweise wird die Prozessorleistung durch die entstehende Hitze begrenzt. Ziel ist es, die Hitze vom Chip abzuführen und in die Atmosphäre abzugeben – meist unterstützt durch einen Lüfter. Die Gesamteffizienz dieses Systems korreliert mit der verfügbaren Oberfläche des Kühlkörpers (das Metallstück, das Hitze vom Chip wegleitet). Gitter können die verfügbare Oberfläche dramatisch erhöhen oder diese Oberfläche günstiger erzeugen, indem sie komplexe Werkzeugverfahren vermeiden. Tatsächlich lässt sich dieser Effizienzgewinn bei vielen Wärmetauscher-Anwendungen realisieren, wo kleine Features mit großen Oberflächen ohne additive Fertigung schwierig oder fast unmöglich herzustellen sind.

Exzellente Stoßdämpfung und Aufprallschutz

Gitter können Produkte auch vor Stürzen oder Kollisionen schützen, indem sie Aufprallenergie besser absorbieren. Gitter können in ein Produkt integriert werden – wie einen Football-Helm –, um Aufprallspannung zu reduzieren, oder als opfernde Features dienen, um kritische Komponenten zu schützen. Ein Gitter könnte beispielsweise um oder in elektronischen Komponenten platziert werden, um diese vor dynamischen Ereignissen zu schützen – wie dem allzu häufigen versehentlichen Fallenlassen.

Erwünschte Vibrations- und Geräuschdämpfung

Additiv gefertigte Gitter geben Ingenieuren einen neuen Weg, mechanisches Rauschen – wie Vibrationen – zu eliminieren, was für Nutzer unangenehm sein und sogar Maschinenleistung degradieren kann.

Gitter dämpfen Vibrationen effektiv aufgrund ihrer geringen Steifigkeit und Fähigkeit, große Dehnungen zu ertragen und sich davon zu erholen. Gitter könnten beispielsweise in eine Isoliermatte an schweren Geräten integriert werden, um die in das Fertigungssystem eingehende Energiemenge zu reduzieren. Die einstellbare Natur von Gittern erlaubt Ingenieuren, Designs auf ihre spezifische Anwendung abzustimmen.

Das Potenzial von Gittern durch DFAM-Prinzipien freisetzen

Zwar kann additive Fertigung viele neue Produktmöglichkeiten eröffnen, doch es gibt Designfaktoren, die Sie beachten müssen, bevor Sie ein funktionales Gitter drucken. Hier kommt Design for Additive Manufacturing (DFAM) ins Spiel. DFAM hilft Designingenieuren, sicherzustellen, dass ihre gedruckten Teile der Designintention entsprechen.

Wichtige DFAM-Überlegungen umfassen Gitterzellenstruktur, Zellengröße und -dichte, Materialauswahl und Zellenorientierung.

• Zellenstruktur
  Es gibt eine riesige Auswahl an Zellenstrukturen – der wiederholten Einheit in einem Gitter. Die Liste ist sehr lang und wächst ständig. Die gängigsten Strukturen sind kubisch, sternförmig, oktaedrisch, hexagonal, diamantförmig und tetraedrisch. Zellenstrukturen können abgestimmt und sogar gemischt werden, um die gewünschte Systemantwort zu erzielen, aber die Wahl hat Implikationen. Einige Strukturen sind effizienter (höhere Steifigkeits-Gewichts-Verhältnisse), andere dämpfen Energie besser, wieder andere sind ästhetischer ansprechender. Stärken und Vorteile müssen gegeneinander abgewogen werden, um die richtige Wahl für Ihr Teil zu treffen.
• Zellengröße und -dichte
  Zellengröße und -dichte beziehen sich auf die Größe einer einzelnen Einheitszelle und wie viele Zellen sich in einem Raum wiederholen. Die Zellengröße selbst hängt von Dicke und Länge ihrer Elemente und Verbindungsknoten ab. Größere Zellen können leichter zu drucken sein, wirken aber auch steifer; kleinere Zellen ermöglichen homogenere Systemantworten, sind aber durch Feature-Größen limitiert.

• Materialauswahl
  Ihr gewähltes Material definiert, welche Gittereigenschaften möglich sind. Elastomerische oder weiche Materialien erfordern generell eine kleinere und dichtere Zellenpopulation, um Durchhängen während des Drucks zu reduzieren. Alternativ erlauben Gitter mit steiferen Materialien generell einen größeren Designspielraum mit dünneren Elementen und größeren Zellengrößen.
• Zellenorientierung
  Der Winkel, in dem eine Zelle gedruckt wird, kann den Druckerfolg beeinflussen, da er die Menge und Platzierung benötigter Stützstrukturen beeinflusst. Generell ist ein gut gewählter und orientierter Gitter selbsttragend und benötigt keine separaten Stützen. Oft kann eine Struktur rotiert werden, um Stützen zu reduzieren. Denken Sie an einen großen kubischen Fachwerkträger: Wird er direkt auf der Bauplattform gedruckt, sind horizontale Elemente ungestützt. Rotiert man die Struktur jedoch um 45 Grad, werden die Elemente selbsttragend.

Die wiederholten Einheitszellen eines Gitters öffnen die Tür für unzählige Größen, Formen und Performance-Attribute. Die inhärent komplexe Natur von Gittern macht sie nahezu unmöglich, anders als durch additive Fertigung herzustellen.
