Projekt im Rampenlicht:Akkumulatorturm aus Baustahl

Swanton Welding Company Inc. mit Sitz in Ohio hat vor kurzem die Arbeiten zum Bau von zwei Speichertürmen aus Baustahl für einen Kunden im Großraum Detroit abgeschlossen. Speichertürme wie dieser sind wichtige Werkzeuge in der Blechbeschichtung.

Der Zweck eines Akkumulatorturms

Ein Patent, US 6004629 A, das 1999 vom U.S. Patent and Trademark Office veröffentlicht wurde, beschrieb ein verbessertes Verfahren zum Beschichten von Blech. Kurz gesagt, der Beschichtungsprozess erfordert, dass der Ofen auf einer konstanten Temperatur gehalten wird, das Blech muss kontinuierlich sein und es muss mit einer konstanten Geschwindigkeit durch einen Ofen geführt werden. Es ist wichtig, dass eine Überschusslänge des Blechs nach der Schweißer-/Schreinerphase des Prozesses geliefert wird.

Diese Überlänge wird durch eine als Akkumulator bezeichnete Struktur bereitgestellt. Der Akkumulator ist normalerweise ein Turm, in dem das überschüssige Blech gebogen auf sich selbst hin und her geschlungen wird. Die Enden der Schlaufen sind um bewegliche Rollen gewickelt. Ohne zu sehr ins Detail zu gehen, muss ein zweiter Akkumulator vor den Scher- und Rückstoßmechanismen des Prozesses angeordnet werden. Denn das Blech verlässt den Ofen ständig mit gleichmäßiger Geschwindigkeit. Der zweite Akkumulator enthält das Blech, wenn es von einem der Rückstoßmechanismen zum anderen übertragen wird.

Bau der Akkumulatortürme

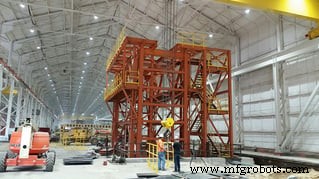

Swanton Welding Company konnte den Bau der beiden Speichertürme aus Baustahl in nur acht Wochen abschließen. Die beiden Türme haben ein ähnliches Design und Bilder davon finden Sie auf der Website von Swanton Welding. Die Eintrittsseite des Turms ist im Vordergrund des Bildes und die Austrittsseite ist in der Ferne zu sehen.

Die beim Bau verwendeten Materialien waren:

• Baustahl
• Treppe
• Schienen
• Spezialschutz für eine Förderkette

Die Herstellungsmethode, die Swanton verwendete, war Ficep Beam Line. Ficep Beam Line integriert automatisch Anreißinformationen, die die Layout-Positionen für die spätere Anpassung bestimmen. Diese Informationen können als einzelne XML-Datei mit einer Software abgerufen werden, die sowohl die Lochpositionsdaten als auch die Teilegröße erzeugt und das CNC-Maschinenprogramm erstellt, um die erforderlichen Layoutinformationen auf dem Hauptelement und den Detailteilen zu schreiben.

Anschließend wurden die Türme nach dem SSPC-Standard SP 6 strahlgereinigt, was im Wesentlichen eine Strahlreinigung auf kommerziellem Niveau ist. Anschließend wurden sie bemalt. Die Abmessungen der Türme sind wie folgt:

• Die Eingangsseite ist 16 m hoch
• Die Ausgangsseite ist 40 Fuß hoch
• Eingangs- und Ausgangsturm =180 Tonnen (360.000 lbs) Baustahl, 850 Fuß Geländer und 140 Treppenstufen, was 12 Treppensätzen entspricht

Dieser neue Kunde von Swanton Welding hat ausdrücklich darum gebeten, dass das Projekt fertig lackiert wird, bevor es ihm zur Verfügung gestellt wird. Da die Baustahltürme vor Ort zusammengebaut wurden, mussten sie nur sehr wenig nachbearbeitet werden, um die Endfarbe zu erreichen.

Dies war ein riesiges Projekt, aber SWC nahm es gerne an und lieferte ein Produkt zurück, das den Anforderungen des Kunden vollständig entsprach, innerhalb seines Budgets und seines Zeitrahmens. Wir können dasselbe für Ihr Unternehmen tun! Wenn Sie ein großes oder kleines Fertigungsprojekt haben, kontaktieren Sie uns.
