Standardgrößen für Leiterplattenbohrer:Ein praktischer Leitfaden für zuverlässiges Bohren

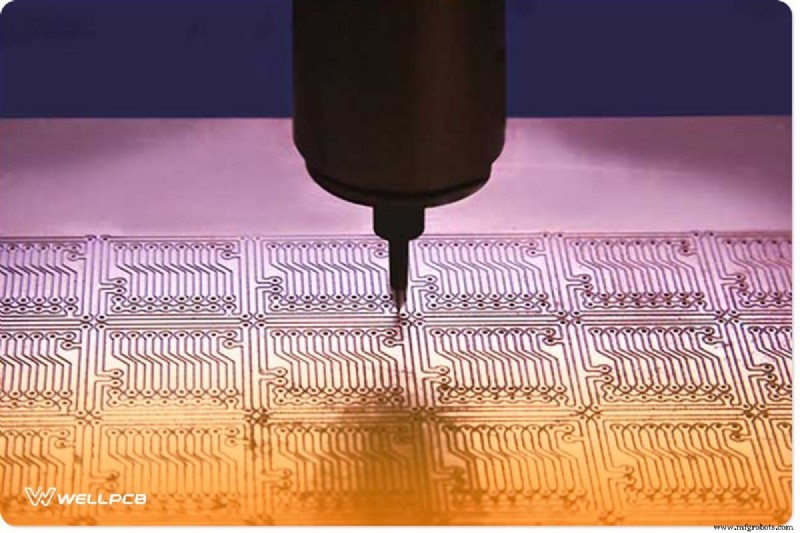

In der Vergangenheit erforderte das Bohren von Leiterplatten manuelle Positionierung und Hebelbohrer – ein Ansatz, der mit modernen Leiterplatten, die über tausend Löcher enthalten können, einfach nicht mithalten konnte. Heutzutage rationalisieren automatisierte Bohrmaschinen, die mit Standard-PCB-Bohrergrößen ausgestattet sind, den Prozess und liefern präzise, wiederholbare Ergebnisse.

Warum Standard-PCB-Bohrergrößen wichtig sind

Die Verwendung branchenüblicher Bohrergrößen ist unerlässlich, unabhängig davon, ob Sie Leiterplatten selbst herstellen oder Leiterplatten an Kunden liefern. Die meisten Hersteller geben fertige Lochdurchmesser an, sodass ihre Montagelinien eine Reihe unterschiedlicher Bauteilgrundrisse berücksichtigen können. Für Bastler reduzieren Standardgrößen die Lernkurve und verbessern die Konsistenz.

Auswahl der richtigen Bohrergröße

Berücksichtigen Sie bei der Auswahl eines Bohrers die Dicke des Bretts und den gewünschten Lochdurchmesser. Das Seitenverhältnis – das Verhältnis von Lochtiefe zu Durchmesser – muss mit der Leistungsfähigkeit des Bohrers kompatibel sein. Beispielsweise erfordert ein 0,006-Zoll-Loch normalerweise einen 0,062-Zoll-Bohrer, während für ein 0,012-Zoll-Loch etwas weniger als 0,125 Zoll erforderlich sind. Bei vielen Leiterplattenmaterialien werden empfohlene Bohrergrößen mitgeliefert, was den Auswahlprozess vereinfacht.

Vias – kleine Leiterbahnen, die durch die Platine verlaufen – müssen häufig gebohrt und anschließend plattiert werden. Löcher, die kleiner als 0,001 Zoll sind, stellen für Standardgeräte eine Herausforderung dar; Möglicherweise sind spezielle Mikrobohrer oder Funkenerosion erforderlich.

Verschwendung minimieren und Passform gewährleisten

Wenn der Stiftabstand einer Komponente Xmm beträgt, bohren Sie ein Loch von X+0,3mm. Für einen Stiftabstand von 0,4 mm ist ein Loch von etwa 0,7–0,8 mm typisch. Überdimensionierte Löcher verschwenden Material und erschweren das Löten. Zu kleine Löcher erschweren das Einsetzen von Bauteilen und können beim Plattieren zu Hohlräumen führen.

Das Entwerfen von Platinen mit Standardbohrgrößen trägt auch dazu bei, die Panelgrenzen einzuhalten:Standard-Surface-Mount-Paneele (SSS) erlauben im Allgemeinen bis zu 500 Löcher, während Design-Special-Paneele (DSS) bis zu 2.000 Löcher aufnehmen können. Bevorzugen Sie metrische Einheiten (z. B. 0,1 mm, 5,0 mm), um Konsistenz und einfache Messung zu gewährleisten.

Referenz:Standard-Bohrergrößentabelle

In der folgenden Tabelle sind die Bohrerdurchmesser in metrischen Angaben, Drahtstärken, Buchstaben und Zollbruchteilen aufgeführt. Wenn Sie sich nicht sicher sind, welche Größe für Ihre Anwendung die richtige ist, konsultieren Sie die Größentabelle für Leiterplatten-Standardbohrer.

Grundlagen zum Bohren von Löchern

Präzisionsbohren hängt von zwei Schlüsselfaktoren ab:

• Toleranz – Scharfe Bits und geeignete Werkzeuge reduzieren Abweichungen.
• Tiefe – Entscheiden Sie anhand der Anordnung der Platine, ob Sie ein Sackloch oder ein Durchgangsloch benötigen.

Schlussfolgerung

Mit einem klaren Verständnis der Standardgrößen von Leiterplattenbohrern und den richtigen Werkzeugen können Sie genaues, effizientes Bohren bei gleichzeitiger Minimierung von Abfall erreichen. Wählen Sie Bohrer aus, die den Spezifikationen Ihrer Platine entsprechen, den Industriestandards entsprechen und schon sind Sie für eine zuverlässige Leiterplattenfertigung gerüstet.
