Touchscreen-Tic-Tac-Toe auf Arduino Due bauen

Komponenten und Zubehör

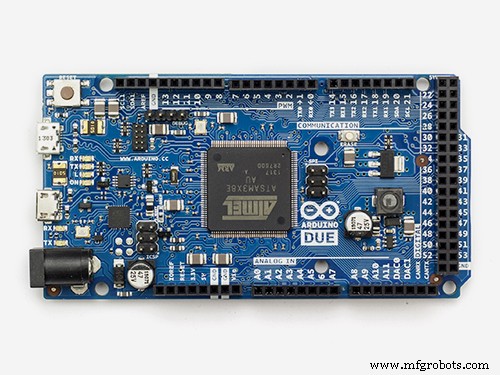

• Arduino Due
• 2,8″ TFT LCD mit Touchscreen (ILI9341, 320×240)

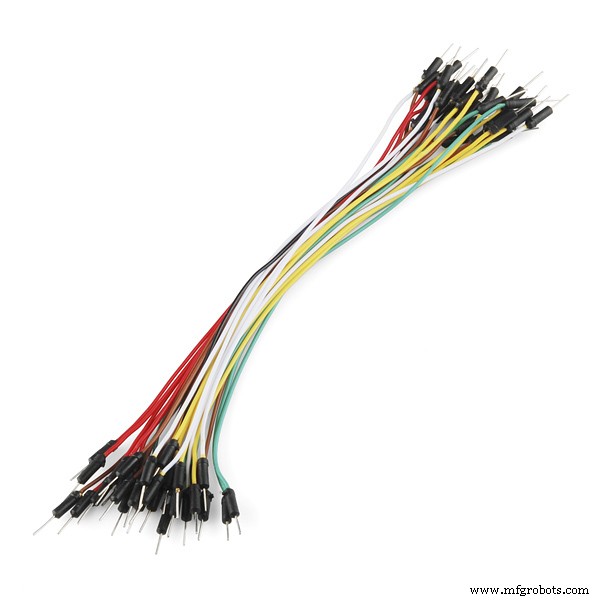

• Jumper-Kabel

Apps und Onlinedienste

• Arduino IDE

Projektbeschreibung

Ein Tic-Tac-Toe-Spiel gegen einen Computer-Gegner (KI) auf einem 2,8″-Touchscreen. Basiert auf dem Projekt von nickthegreek82, erweitert um eine unschlagbare Minimax-KI. Benötigte Bibliotheken: Adafruit_GFX, Adafruit_ILI9341, URTouch.

Verdrahtung

Touchscreen → Arduino Due

• T_IRQ → Pin 22
• T_DO → Pin 24
• T_DIN → Pin 26
• T_CS → Pin 28
• T_CLK → Pin 30

Display → Arduino Due

• SDO (MISO) → A.25
• LED → 3,3 V
• SCK → A.27
• SDI (MOSI) → A.26
• DC → Pin 9
• RESET → Pin 8
• CS → Pin 10
• GND → GND
• VCC → 3,3 V

Entwicklungshistorie

• 08/2017: KI-Überarbeitung & Code-Optimierung
• 03/2018: Verbesserte KI (Dank an klauscam / GitHub)

Code-Versionen

Version 1: Klassisches Tic-Tac-Toe mit heuristischer KI

Die KI prüft: Gewinnzug → Blockieren → Zentrum → Ecken → Zufall. Spiellogik über checkOpponent() (Zwei-in-einer-Reihe Erkennung). Touch-Erkennung via waitOneTouch(). Grafik: X (Blau) für Spieler, Kreis (Rot) für CPU. Gewinnlinien werden weiß eingezeichnet.

Version 2: Unschlagbare Minimax-KI (TicTacToe_new)

Implementiert den Minimax-Algorithmus mit Alpha-Beta-Pruning (Tiefe einstellbar über difficulty). Der Computer spielt perfekt – bestenfalls Unentschieden. Codestruktur: minimax() rekursiv, win() prüft 8 Gewinnkombinationen. Touch-Koordinaten werden auf 3×3-Gitter gemappt. Nach Spielende: „Again?“-Button für Neustart.

Schaltplan

Die Verdrahtung ist als Bild im Originalprojekt hinterlegt (Touch- und Display-Pins auf Due).
