VSB Hühnerstalltür-Öffner aufrüsten & reparieren: Zuverlässige Arduino-basierte Lösung

Komponenten und Materialien

Arduino UNO	×	1
Adafruit TB6612 1.2A DC/Stepper Motor Driver Breakout Board	×	1
Apem Drucktaster IS, IP67, schwarz	×	1
LED-Linsen Klare Fresnel-Linse Cliplite 5mm	×	1

Über dieses Projekt

Update

Nach 12 Monaten Betrieb funktioniert das System einwandfrei! Ein- oder zweimal blockierte etwas die Tür beim Schließen, aber das System erkannte es und ich sah die rote LED schnell blinken, sodass ich das Problem (eine Blockade unter der Tür) leicht lösen konnte.

Ich bin sehr zufrieden mit dieser Arduino-Lösung!

Revisionen

• 2018-01 – kleinere Ergänzung: Externer Arduino-Reset-Taster am VSB-Gehäuse hinzugefügt, damit Reset nach „Kipp“-Zustand einfacher ist.
• 2017-04-26 – Code-Verbesserung und Schaltplan-Update auf Rev. 1.2 aufgrund eines Verdrahtungsfehlers.
• 2017-03-30 – Erstveröffentlichung.

Hinweis

Mit einer geringfügigen Code-Änderung können Sie dieses Projekt auch für ein „generisches“ Hühnerstalltür-Öffnersystem verwenden.

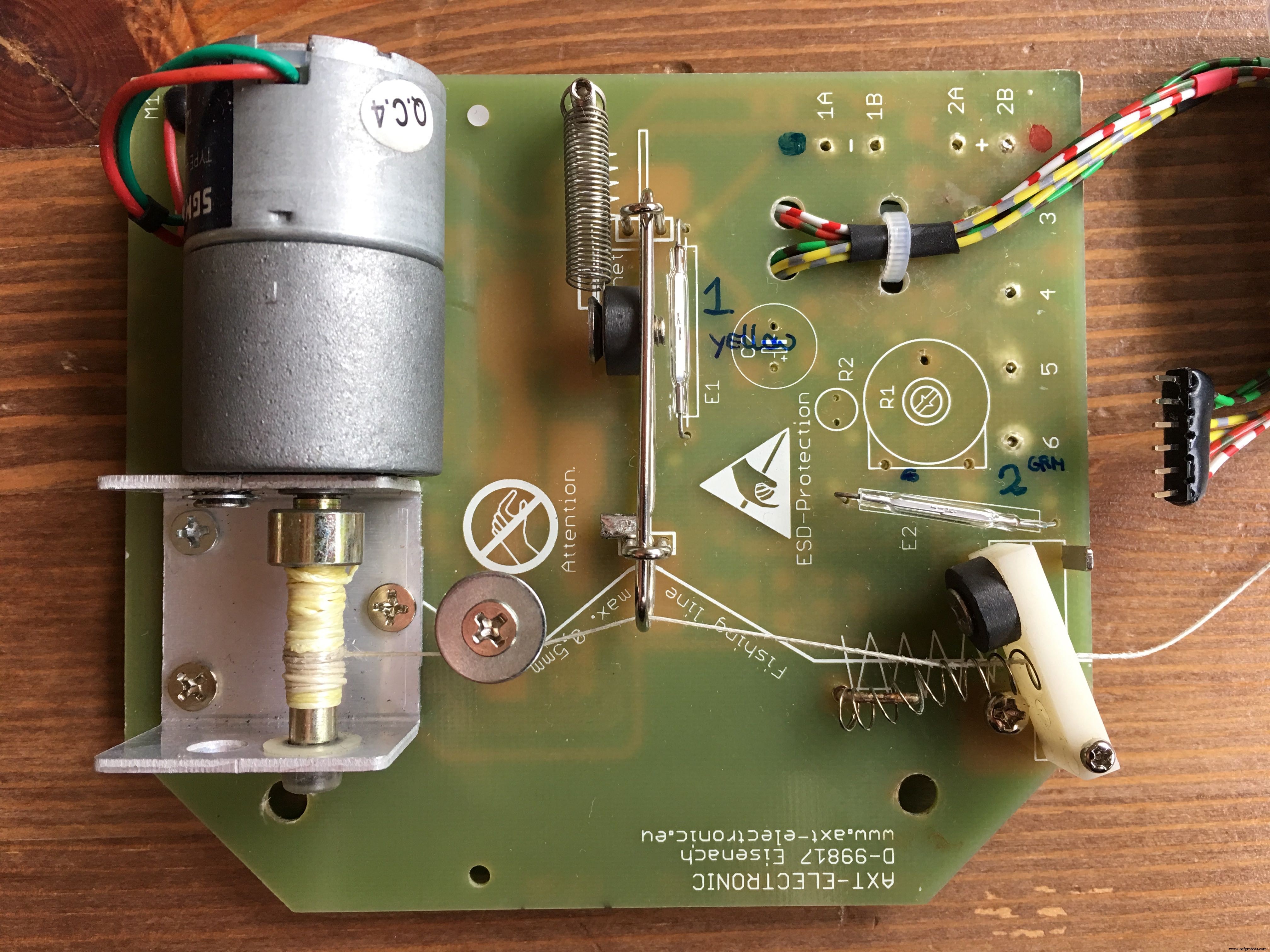

Vom ursprünglichen VSB Hühnerstalltür-Öffner verwende ich nur Motor und Schalter.

Warum dieses Projekt?

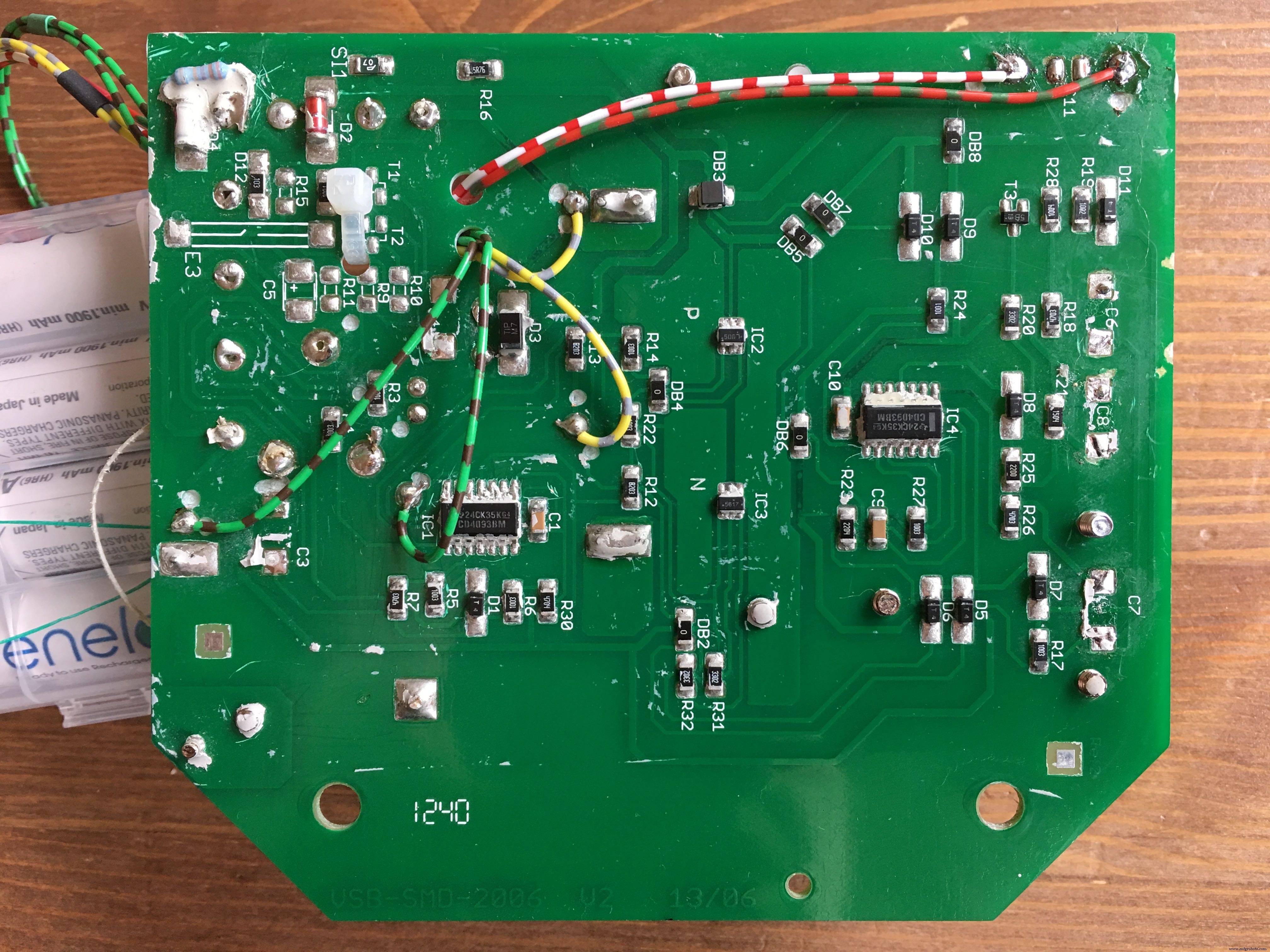

Einer meiner zwei (exzellenten) VSB Hühnerstalltür-Öffner war defekt. Ursache: Holz quoll durch Feuchtigkeit auf und verhinderte das Öffnen der Tür.

Wenn die Tür beim Schließen blockiert, stoppt der Motor einfach – aber nicht beim Öffnen! In diesem Fall läuft der Motor ewig weiter und zerstört vermutlich die MOSFET-H-Brücken-Chips.

Ich schrieb eine E-Mail an AXT Electronics in Deutschland, die mir rieten, das Gerät zur Reparatur einzusenden. Aber ich wollte nicht 60–80 Euro ausgeben und zuerst prüfen, ob ich es selbst reparieren kann.

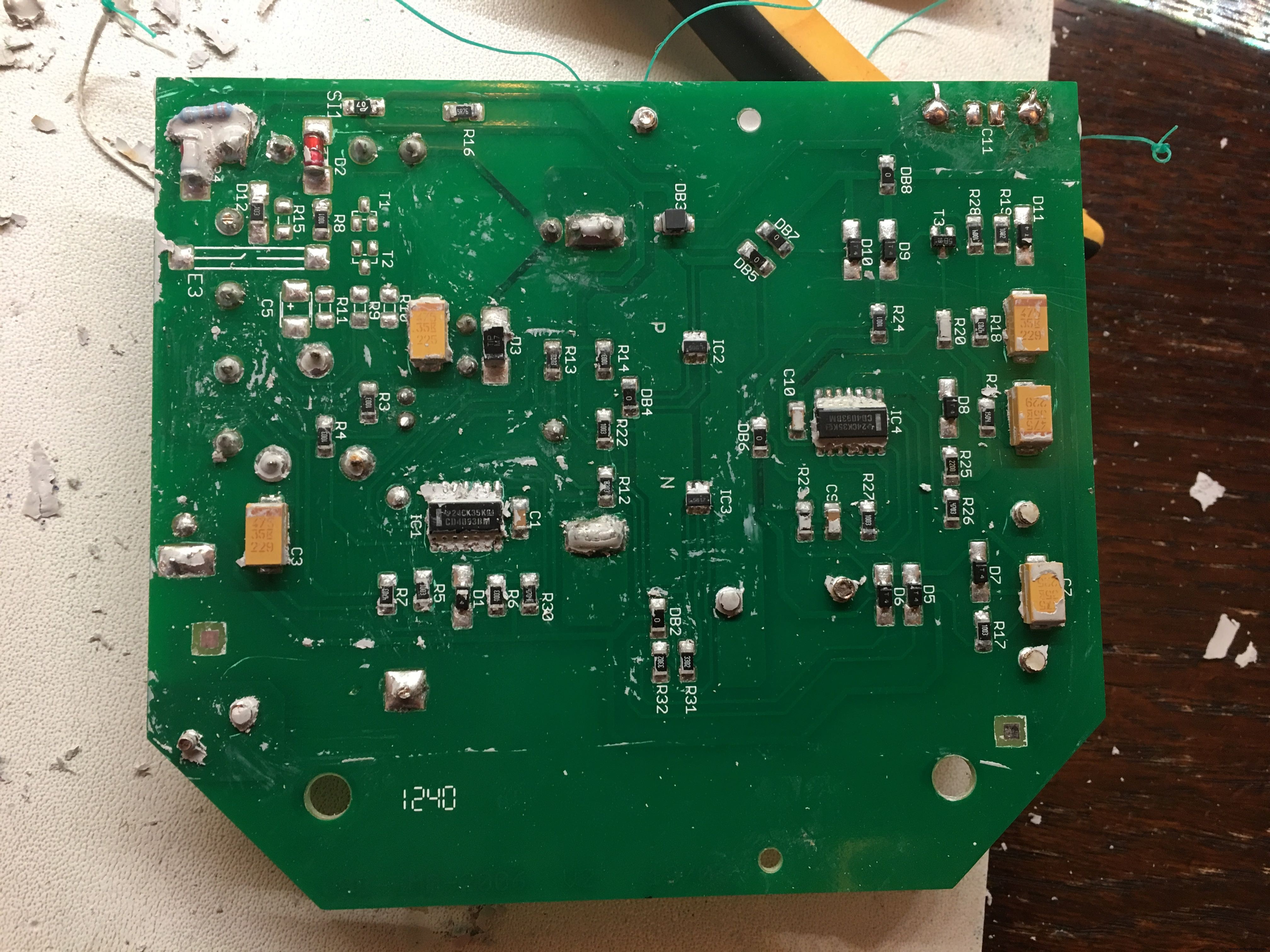

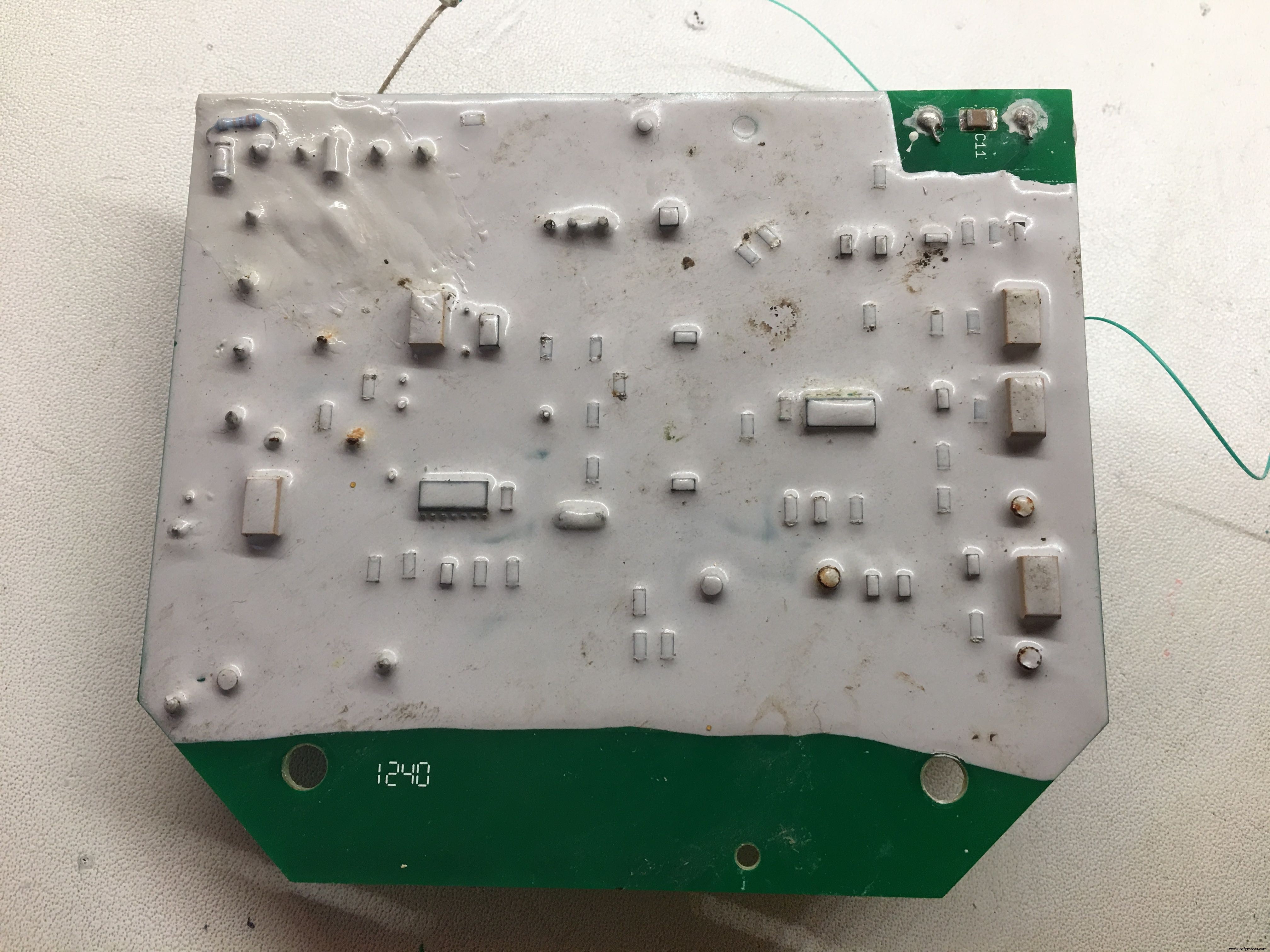

Zuerst entfernte ich den Kunststoff von der Rückseite der Platine, um zu sehen, ob ich Bauteile tauschen kann.

Der Arduino-Controller

Später entschied ich mich gegen die Reparatur und für einen Arduino-Controller – das macht viel mehr Spaß :)

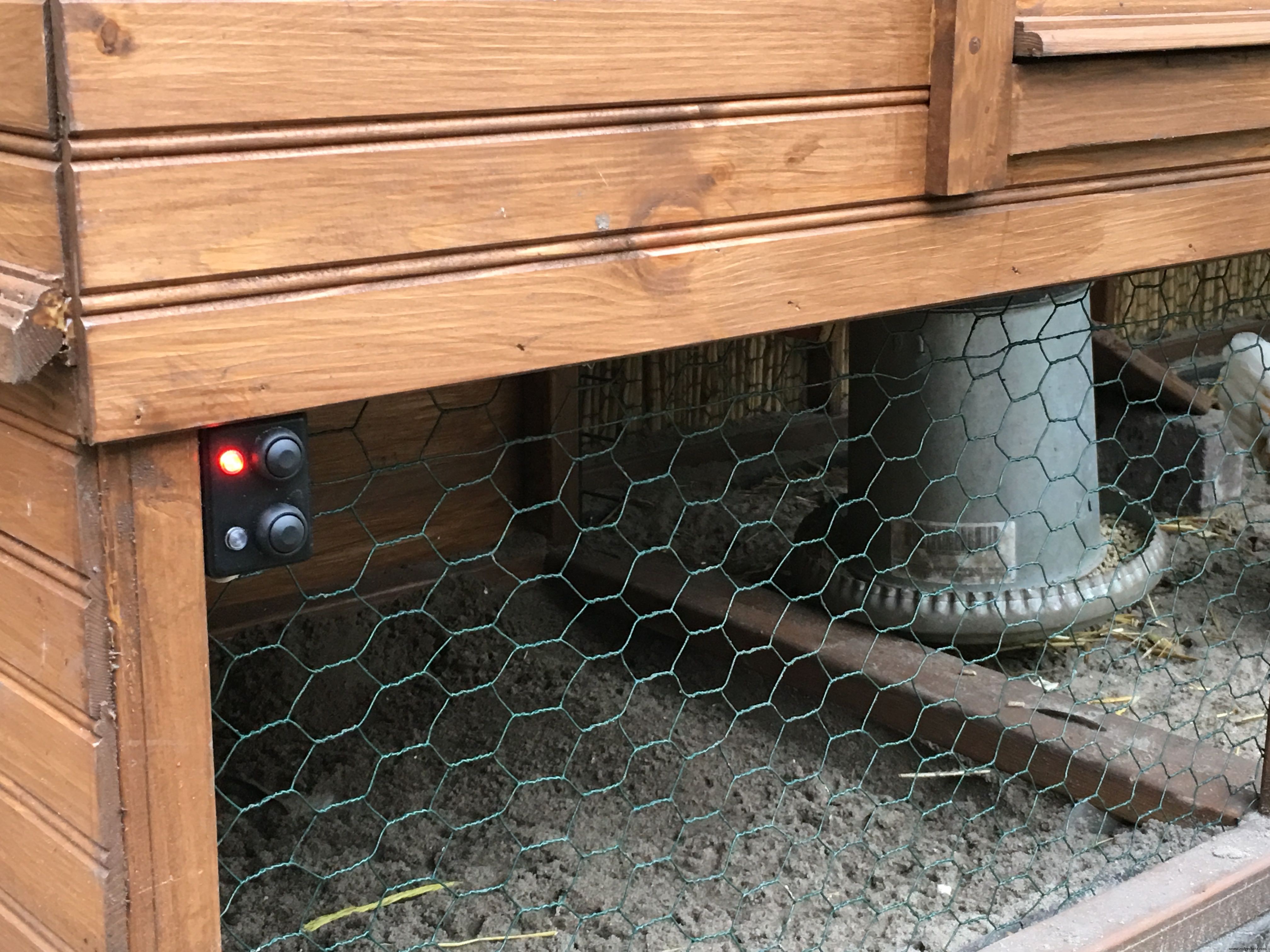

So konnte ich manuelle Steuerung und LEDs mit Fresnel-Linsenhaltern hinzufügen, um von unserem Haus aus zu sehen, ob die Tür nachts geschlossen und tagsüber offen ist.

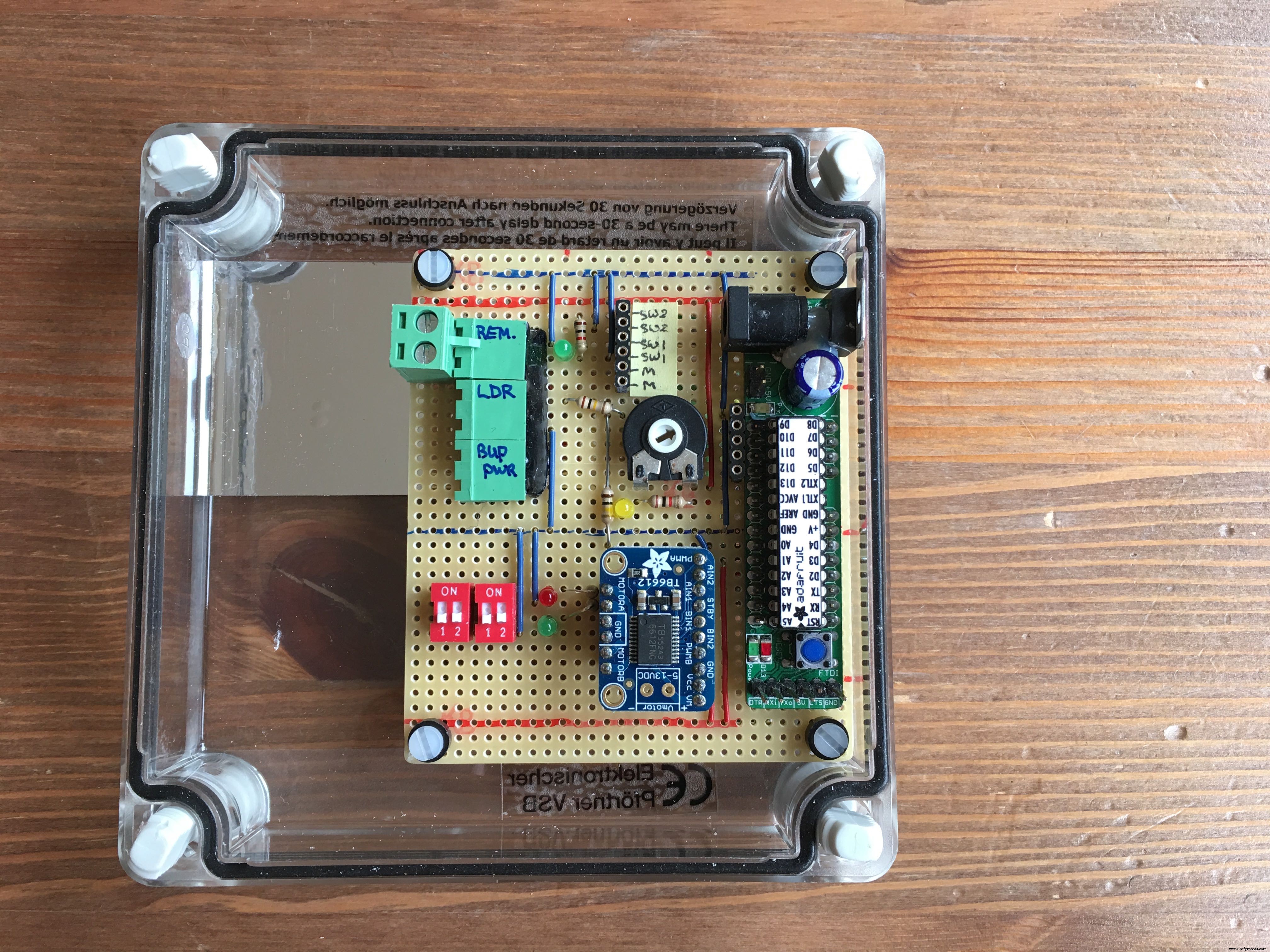

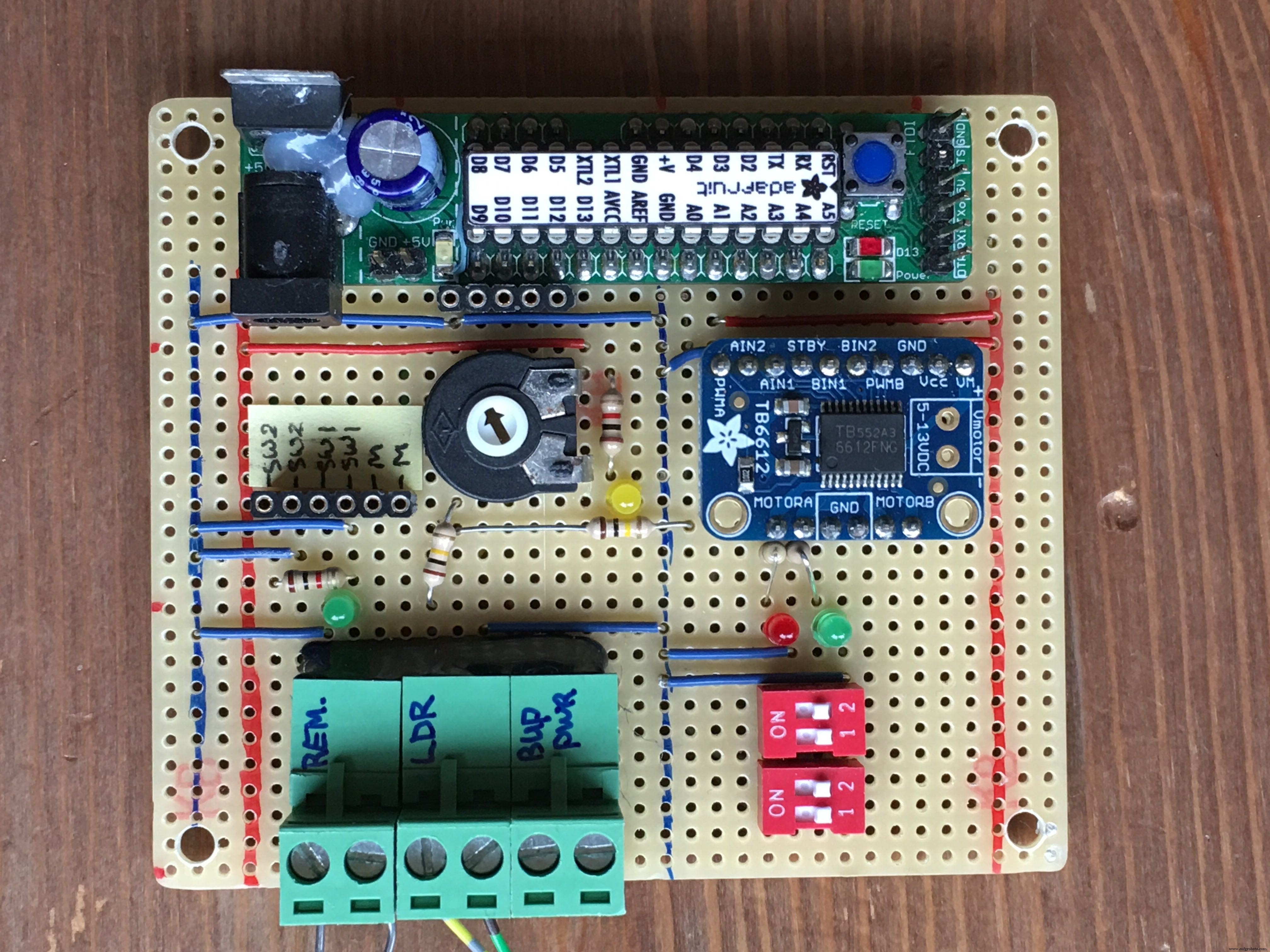

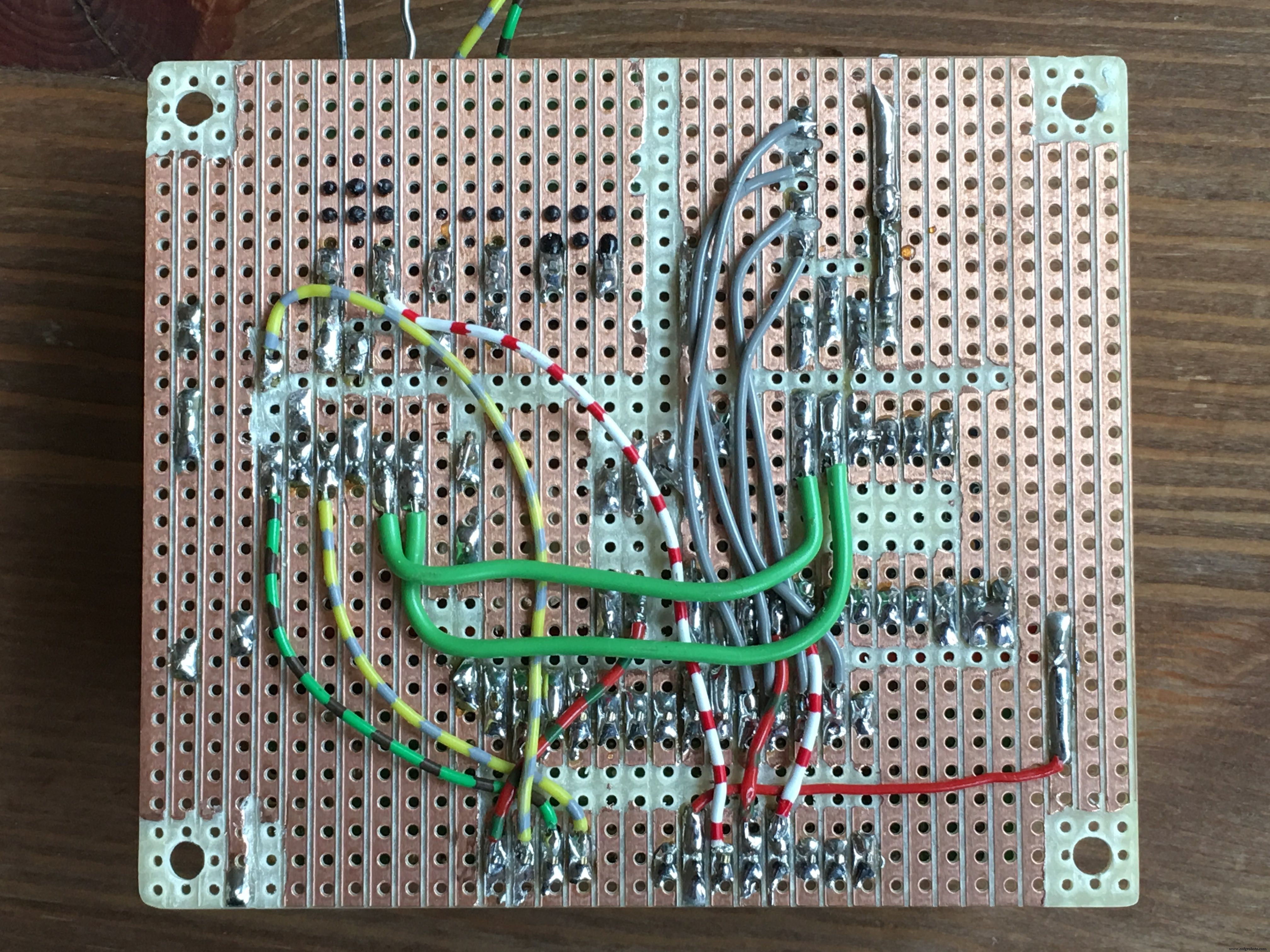

Ich verwendete ein 30×30-Loch-Streifenrasterboard, um meinen selbstgebauten Arduino-Klon, einen Adafruit-Motortreiber und weitere Komponenten zu montieren.

Achten Sie auf den richtigen Motortreiber-Chip/Board! Manche funktionieren nicht bei bestimmten Motorspannungen. Dieses Board funktionierte, sodass ich ein einzelnes 9V 100mA Netzteil nutzen konnte, geregel auf 5V für Arduino und Motor.

Der Motortreiber ist über hochwertige Female-Header entnehmbar – falls er durch eine blockierte Tür durchbrennt (wie das originale VSB-Board), kann ich ihn einfach tauschen. Aber vielleicht ist dieser Treiber geschützt, dann war das nicht nötig.

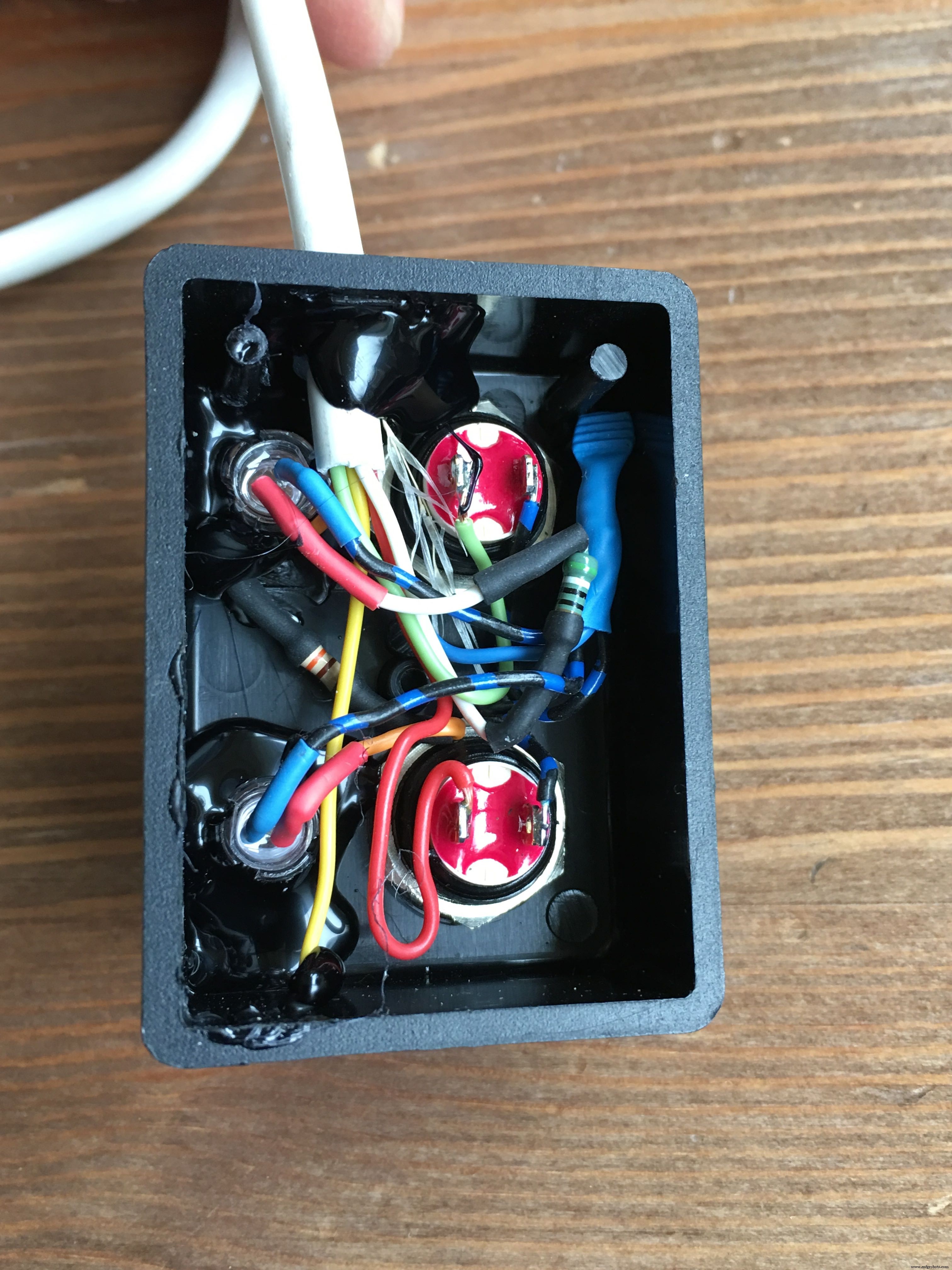

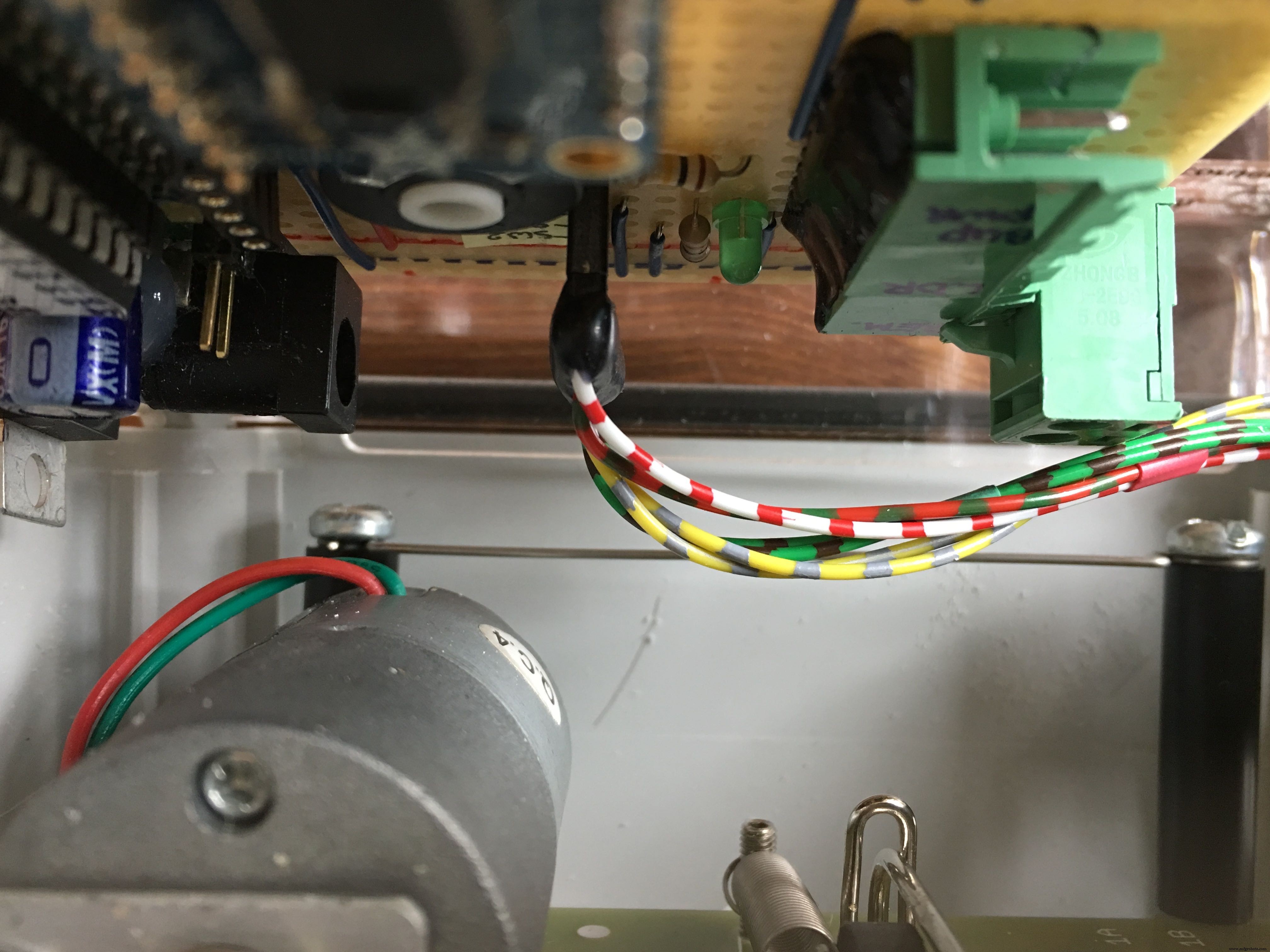

Für die Reed-Schalter, Drucktaster für manuelle Steuerung und LEDs verwendete ich Male- und (hochwertige) Female-Header. Für Fernschalter und Lichtsensor billige chinesische Schraubklemmen…

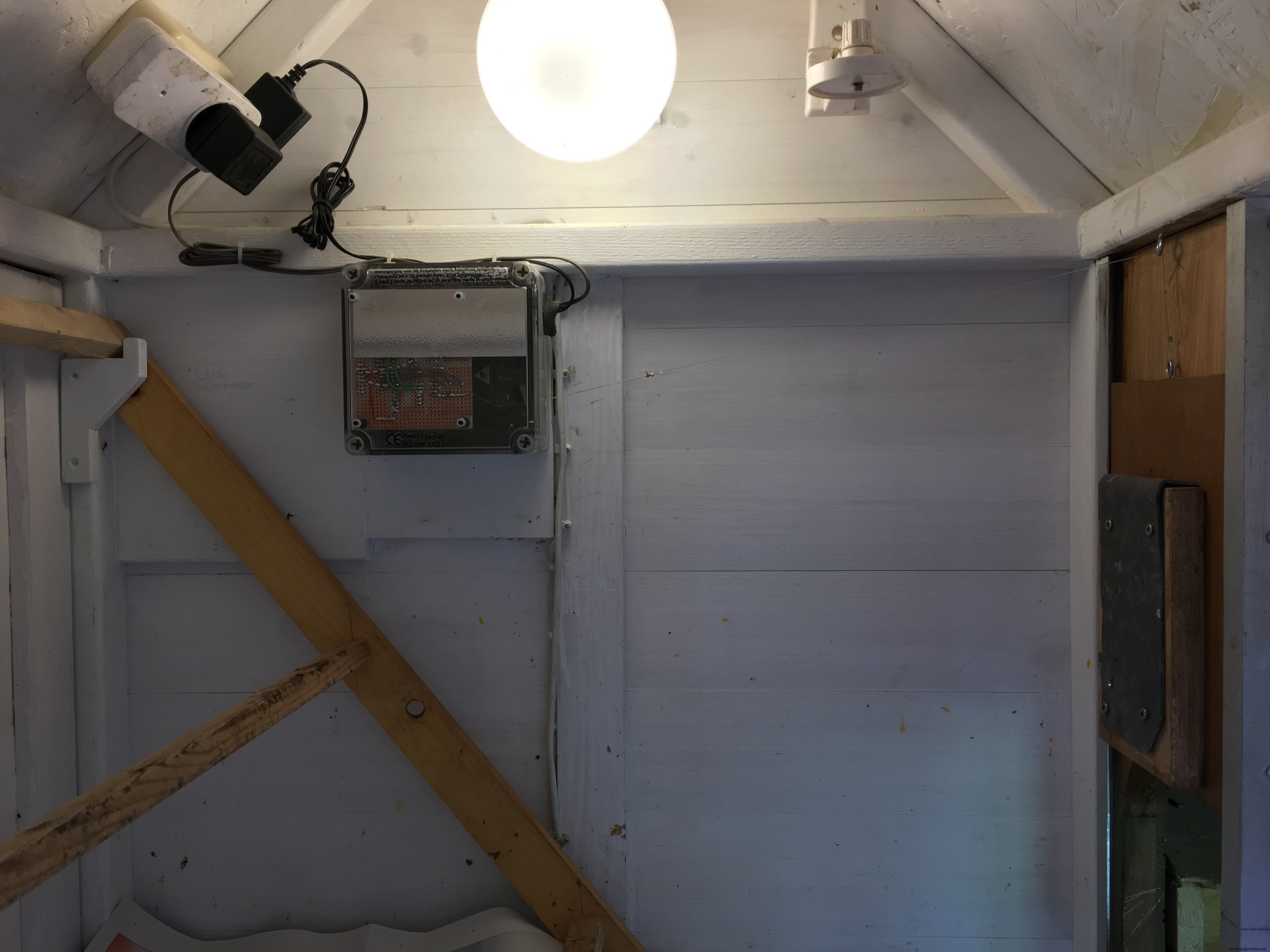

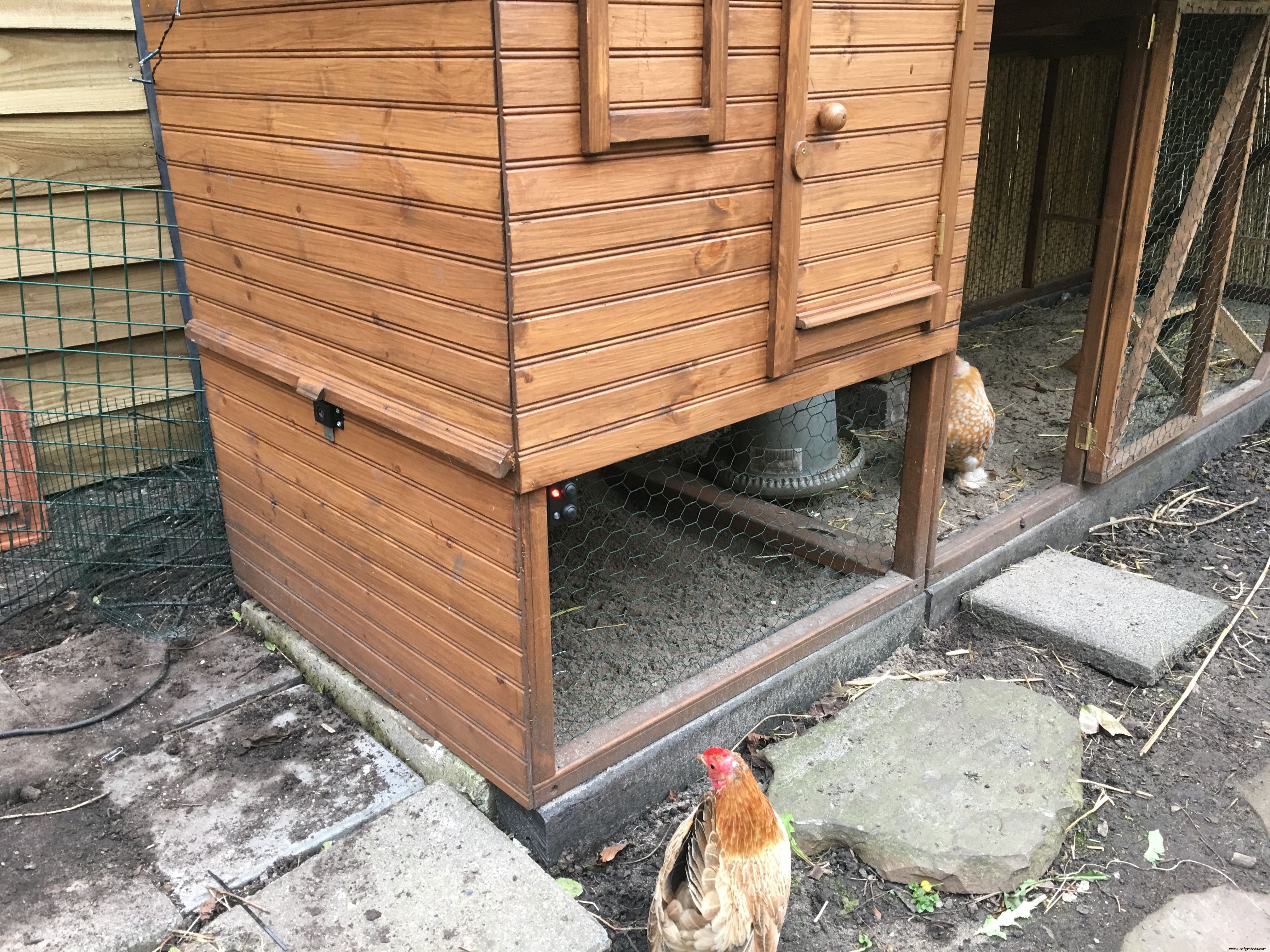

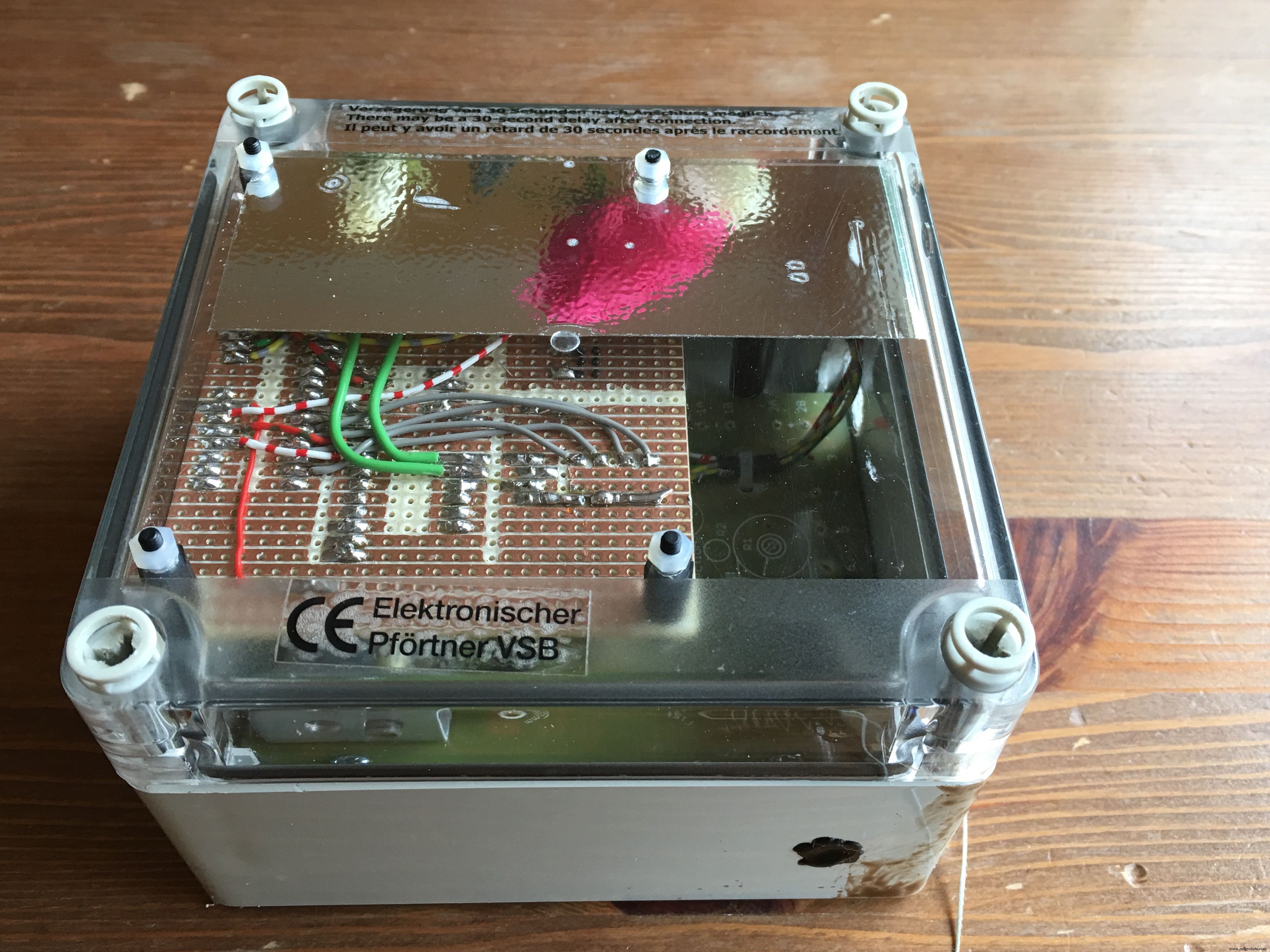

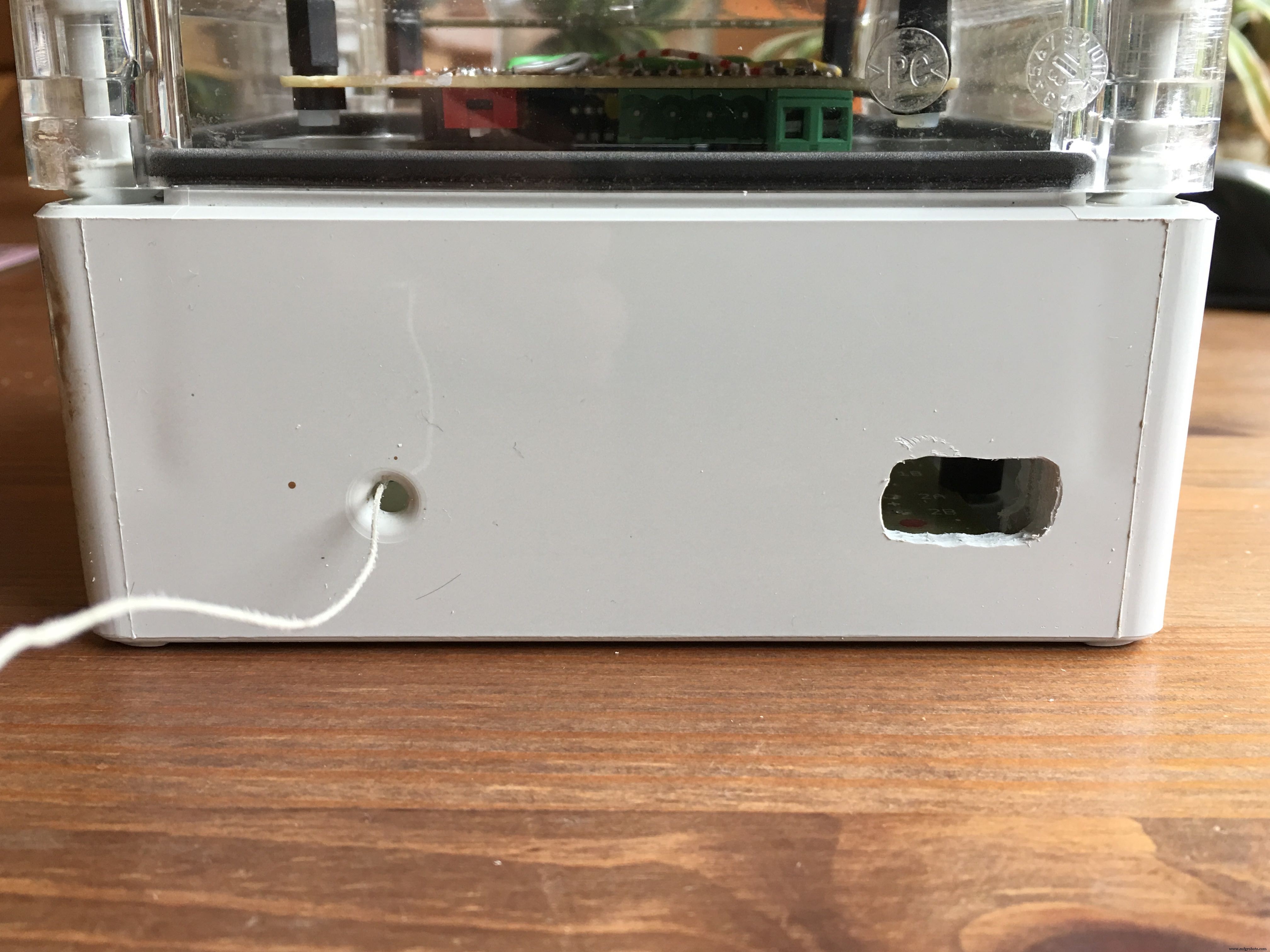

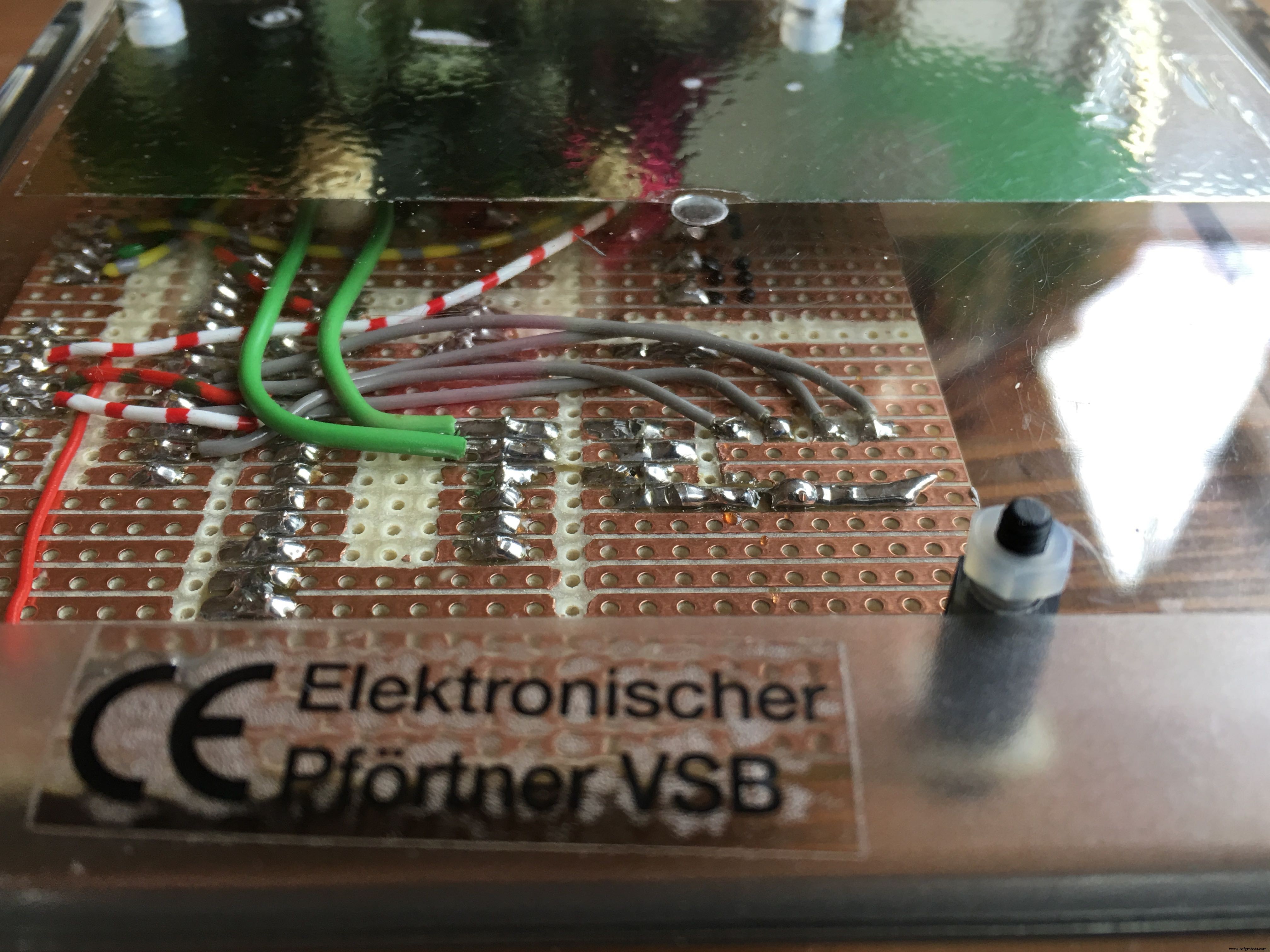

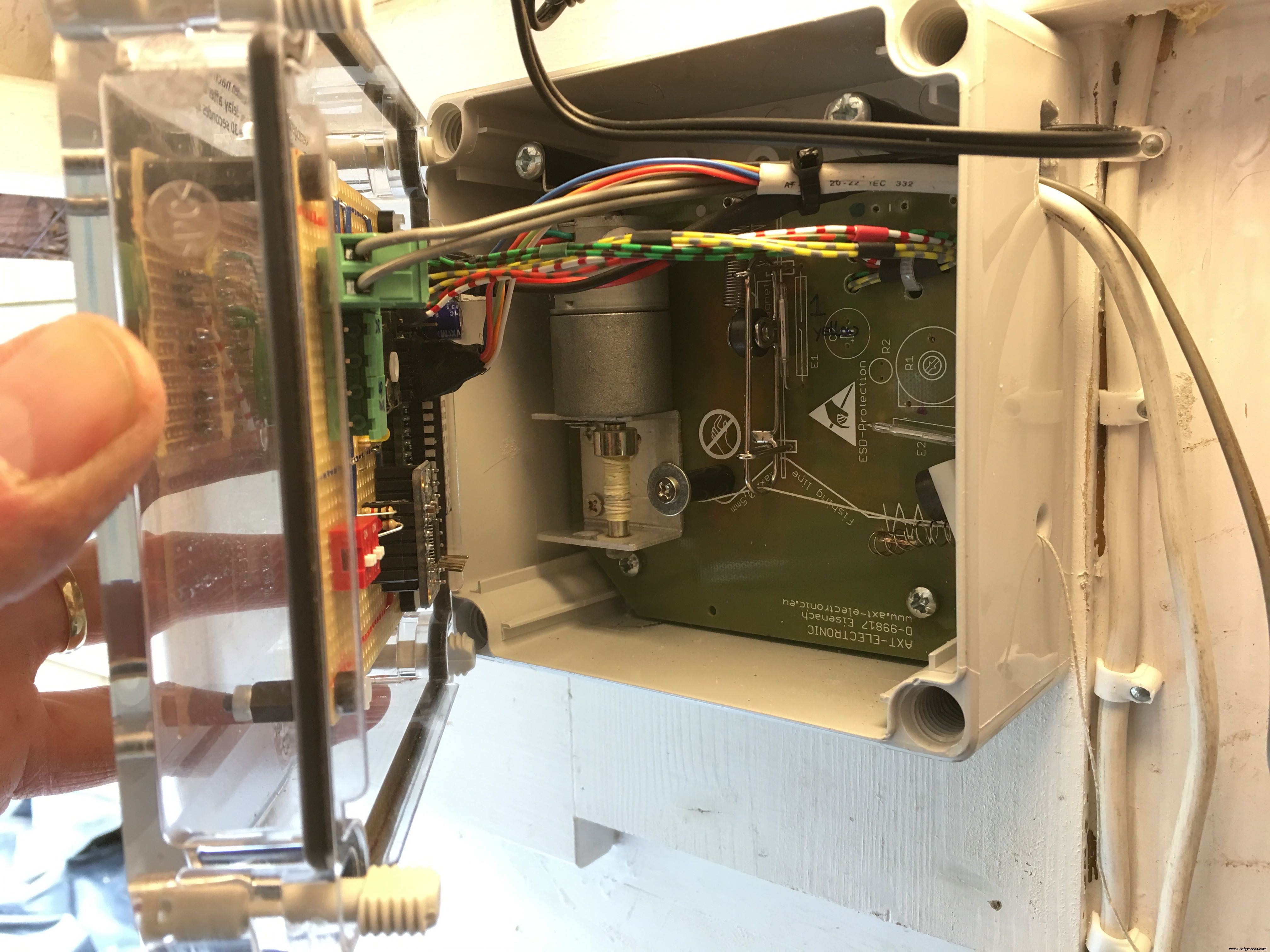

Weitere Bilder vom Aufbau:

Video

Niederländisch gesprochen, aber englische Untertitel verfügbar.

Kabel zusammenbinden

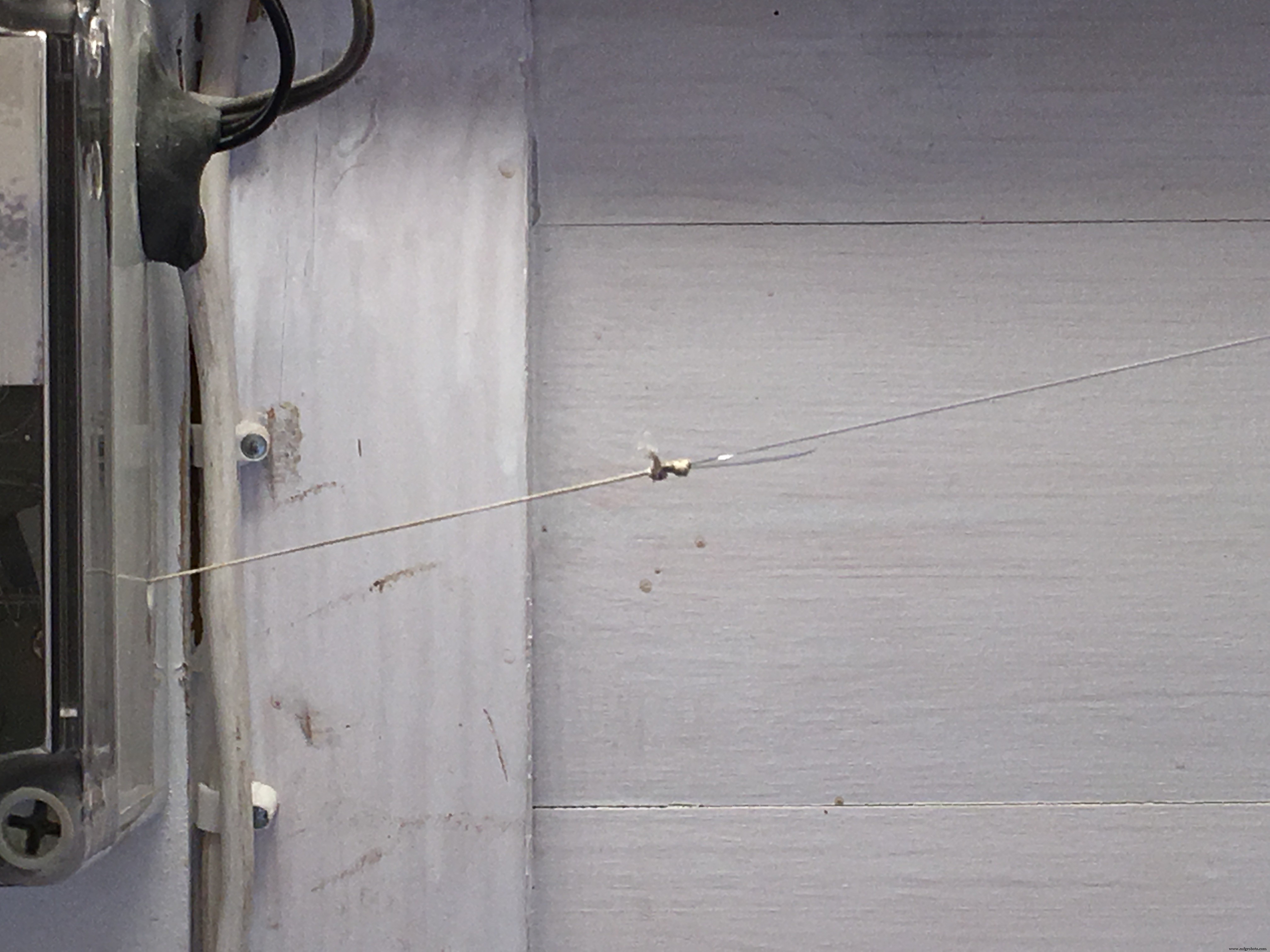

Ich verwende Angelschnur, um die Hühnerstalltür anzuheben. Da Angelschnur so glatt ist, kann ein normaler flacher Knoten rutschen – daher verwende ich den Albright-Knoten.

Code

VSB Hühnerstalltür-Öffner REPARATUR / AUFRÜSTUNG

Der Code ist im Repository verfügbar.

Schaltplan
