Arduino-Wetterstation

Über dieses Projekt

Einführung

Ich habe eine Arduino Wetterstation gebaut. Es verwendet ein DHT 11 (es funktioniert auch mit DHT21 DHT22).

Video

In diesem Video erkläre ich alles. Es könnte also einfacher für dich sein, wenn du es dir ansiehst!

Erste Skizze

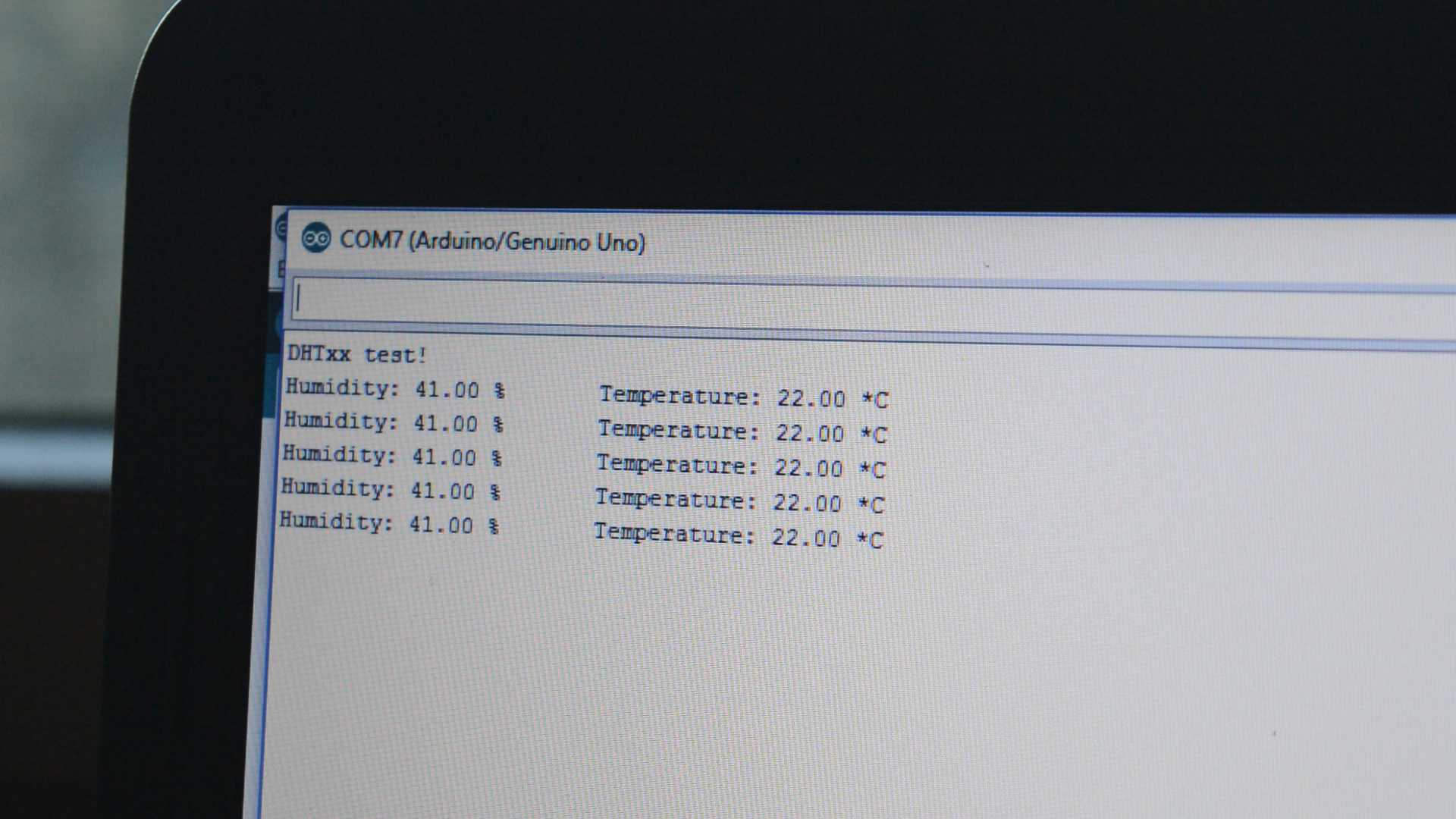

Die erste Skizze zeigt die Sensorwerte auf dem Serial Monitor an.

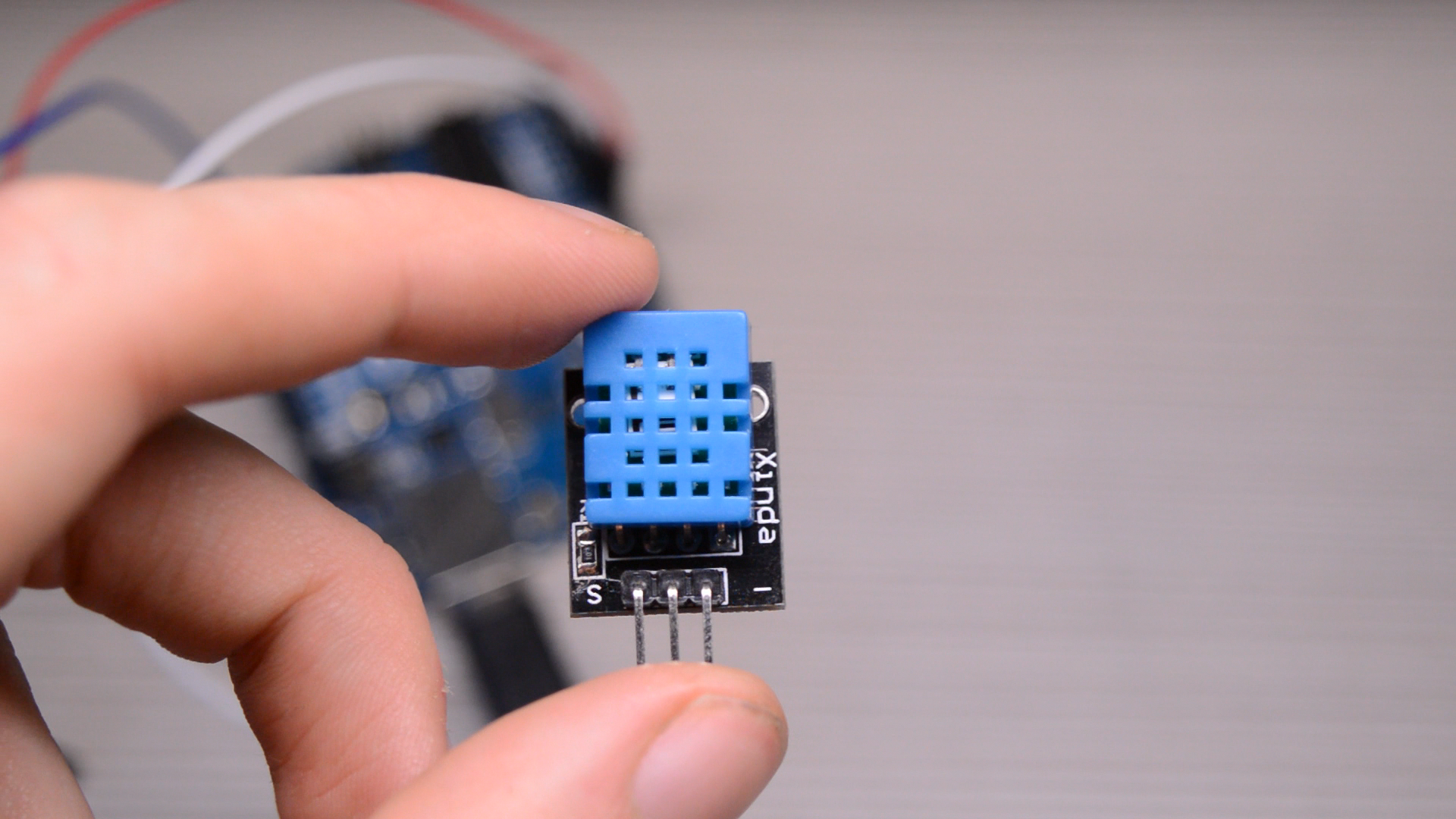

Sensor:

• Stift 1 - 5

• Stift 2 - 5V

• Pin 3 - GND

Zweite Skizze

In dieser Skizze werden wir die Werte auf einem LCD anzeigen. Ich habe für dieses Projekt ein I²C-LCD verwendet.

Sensor:

• Stift 1 - 5

• Stift 2 - 5V

• Pin 3 - GND

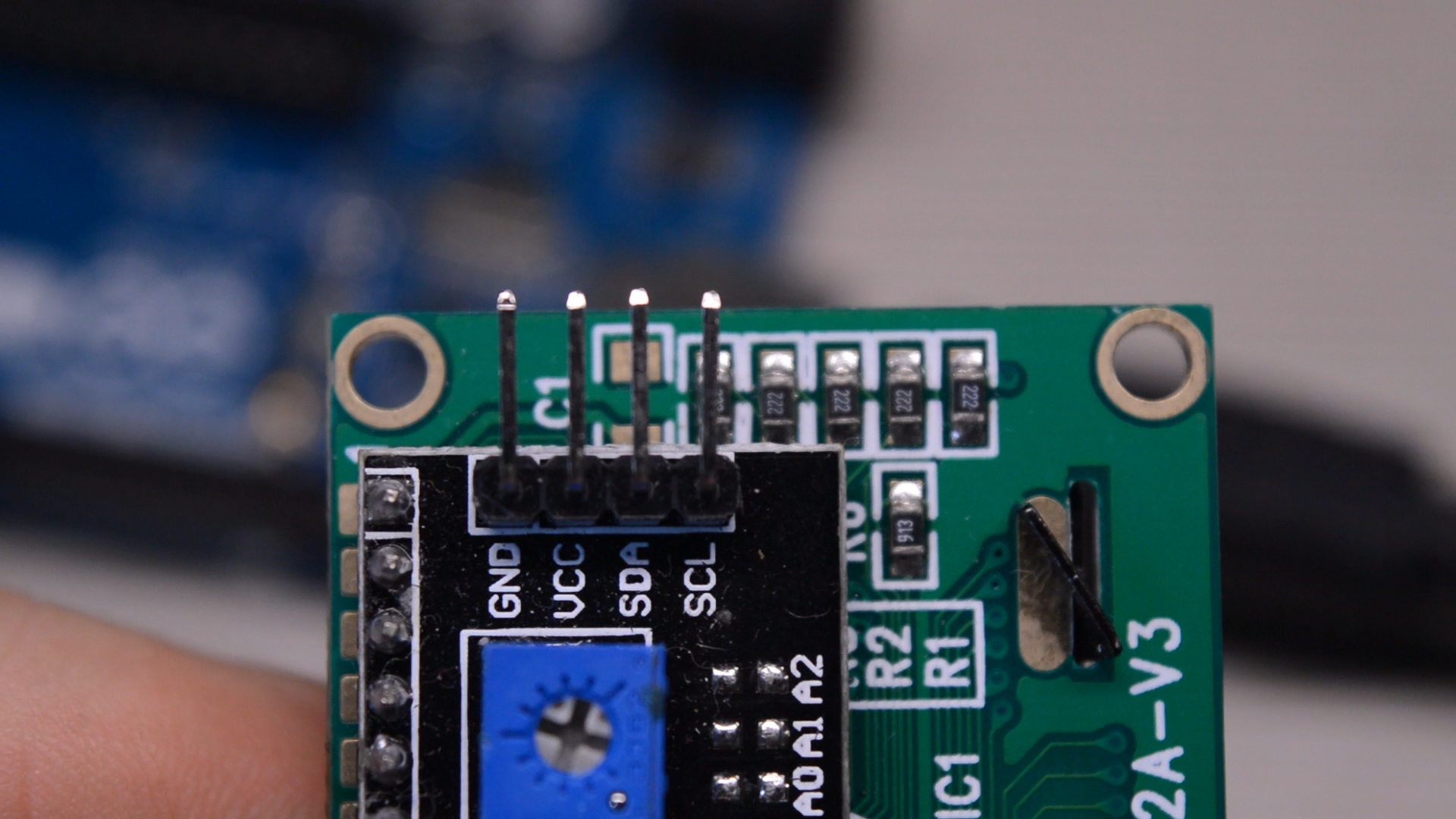

LCD:

• SDA - A4

• SCL - A5

• GND - GND

• VCC - 5V

Dritte Skizze

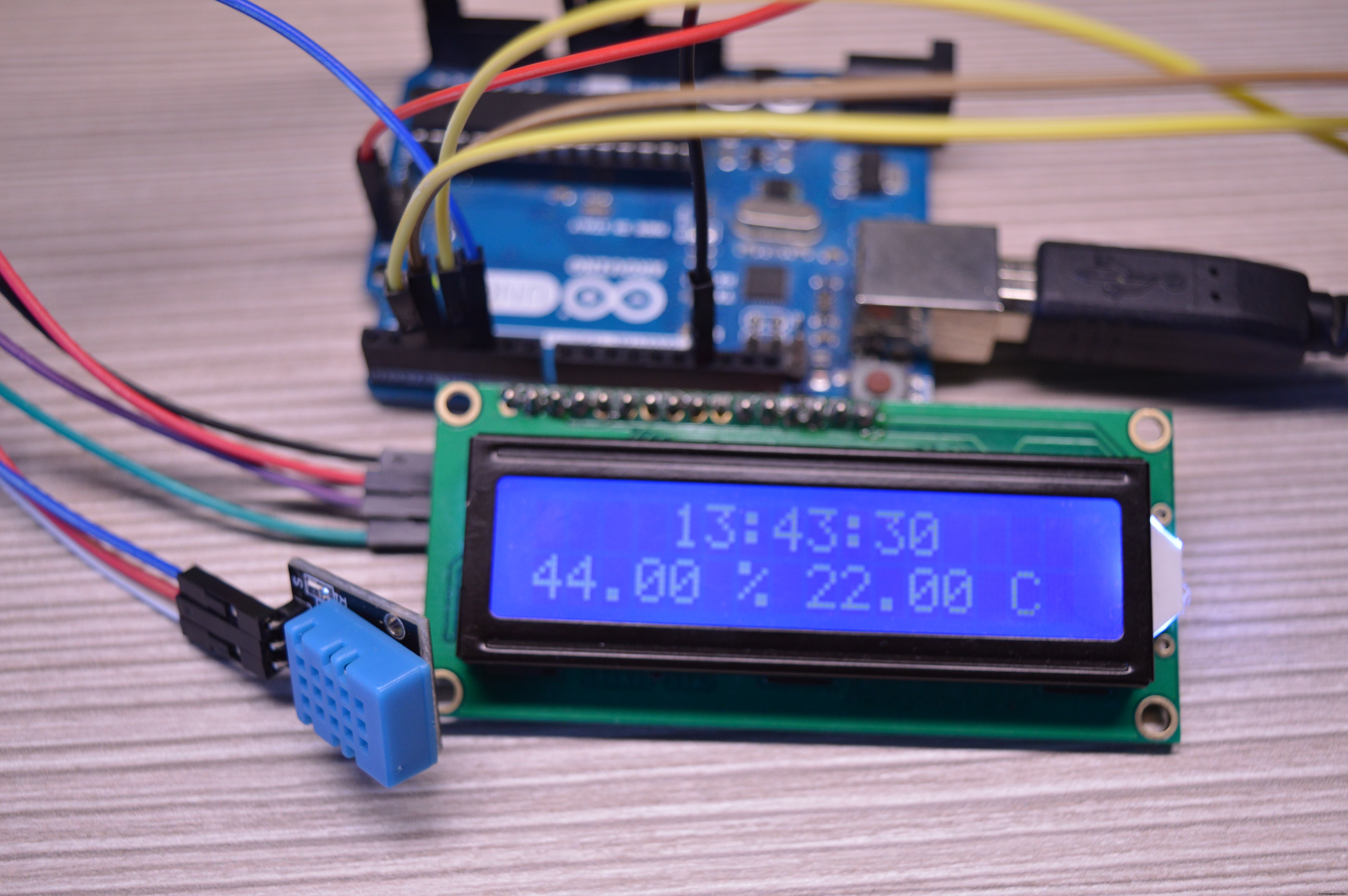

Die letzte Skizze zeigt auch eine Echtzeituhr auf dem LCD an. Es verwendet ein DS1302-Modul. Für weitere Informationen zu dieser Uhr können Sie sich die Arduino-Uhr ansehen, die ich in einem früheren Projekt erstellt habe.

Sensor:

• Stift 1 - 5

• Stift 2 - 5V

• Pin 3 - GND

DS1302:

• RST - 2

• DATEN - 3

• CLK - 4

LCD:

• SDA - A4

• SCL - A5

• GND - GND

• VCC - 5V

Code

Den Code finden Sie im CODE-Teil dieses Projekts. Bibliotheken sind in einer Karte. Sie müssen die Karte zuerst entpacken. Dann installiere sie.

Erste Skizze

Laden Sie die Skizze hoch:TEST. Benötigte Bibliotheken:Adafruit_Sensor-master , DHT-Sensor-Bibliothek-Master .

Zweite Skizze

Laden Sie die Skizze hoch:LCD

Benötigte Bibliotheken:NewliquidCrystal , Adafruit_Sensor-master , DHT-Sensor-Bibliothek-Master

Dritte Skizze

Laden Sie die Skizze hoch:LCDCLOCK

Benötigte Bibliotheken:DS1302 , NewliquidCrystal , Adafruit_Sensor-master , DHT-Sensor-Bibliothek-Master
