Animierte RGB-Wanduhr: Arduino Nano & Bluetooth-gesteuert

Komponenten und Zubehör

Werkzeuge

• Lötkolben

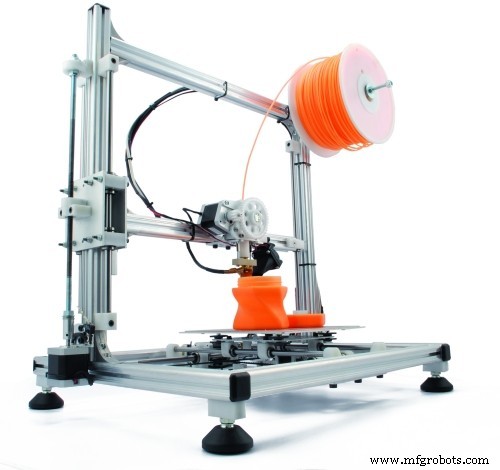

• 3D-Drucker

Projektbeschreibung

Nach Infinity Mirror Clock und 7-Segment Digital Clock präsentieren wir eine weitere, besondere Wanduhr. Wieder mit RGB-LEDs und 3D-gedruckten Teilen – aber diesmal mit Animationen. Die Uhr kann auch reiner Animations-Modus betrieben werden.

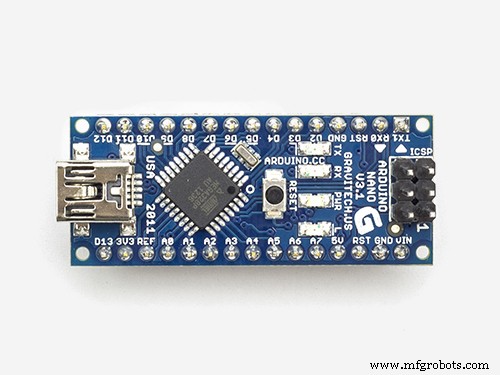

Steuerung erfolgt per einfacher Android-App (APK-Download im Repository) über Bluetooth. Der Arduino Nano spart Platz; die Elektronik ist kompakt.

Funktionen

• Echtzeit-Anzeige: Stunden (innerer 12-LED-Ring), Minuten/Sekunden (äußerer 60-LED-Ring)
• Einstellbar per App: Stunden/Minuten per +/- Buttons, Farbwahl für H/M/S (R/G/B-Werte)
• Animationsmodus: Farbwischen, Rainbow, Theater-Chase, Rainbow-Cycle
• Alle Einstellungen live auf der Uhr sichtbar

Schaltung

• DS3231 an I²C (A4/A5)
• RGB-Strip Data an Pin 6 (60 LEDs) & Pin 7 (12 LEDs)
• HC-06 an Serial (RX/TX)
• Stromversorgung 5V (Netzteil, ggf. eigener Regler für Strip)

Arduino-Code (Auszug)

#include
#include
#define PIN 6
#define PIN2 7
#define NUMPIXELS 60

DS3231 rtc(SDA, SCL);
Time t;
int hr, mnt, sc;
char data, color_select;
int h_r=255, h_g=0, h_b=0;
int m_r=0, m_g=255, m_b=0;
int s_r=255, s_g=255, s_b=0;

Adafruit_NeoPixel pixels  = Adafruit_NeoPixel(NUMPIXELS, PIN,  NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel pixels2 = Adafruit_NeoPixel(12, PIN2, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(9600);
  rtc.begin();
  pixels.begin(); pixels2.begin();
}

void loop() {
  // Bluetooth-Kommandos verarbeiten (m=Zeit einstellen, H/M/S=Farbwahl, A=Animation, r/g/b=Farbwerte)
  // RTC auslesen, LEDs aktualisieren: Stunde→pixels2, Minute/Sekunde→pixels
  // Animationen: colorWipe, rainbow, rainbowCycle, theaterChase, theaterChaseRainbow
}

Vollständiger Sketch mit allen Animationsfunktionen (colorWipe, rainbow, theaterChase, Wheel etc.) im Repository.

Schaltplan & App

• Schaltplan: Bild im Repository
• Android-App (APK): clockconnect__Ieit1qA91l.apk – Steuerung per Smartphone
