Gasquadranten und Trimmrad

Komponenten und Verbrauchsmaterialien

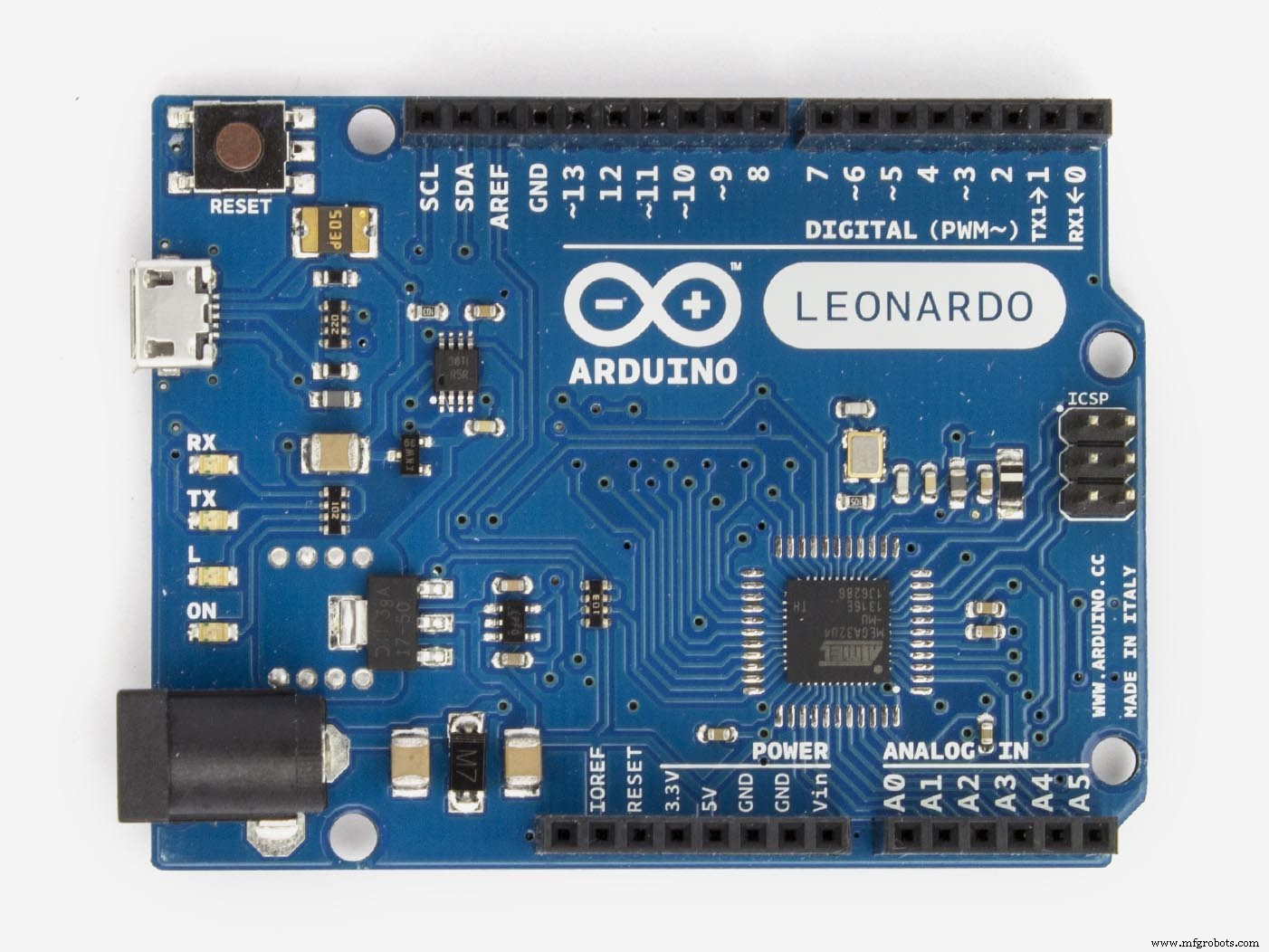

Arduino Leonardo

Ein Leonardo oder Micro ist für dieses Projekt geeignet, bis zu 6 Steuerungen auf jedem Arduino möglich

Kabel, Anschluss

3 Drähte pro Modul

Drehpotentiometer 50k, Details im Story-Abschnitt

1 pro Modul

Notwendige Werkzeuge und Maschinen

Lötkolben (generisch)

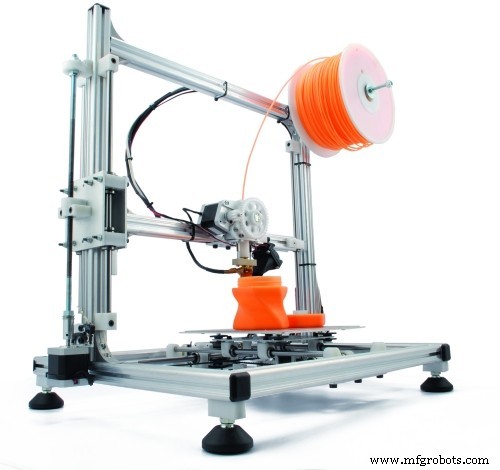

3D-Drucker (generisch)

Apps und Onlinedienste

Arduino-IDE

Über dieses Projekt

Einführung

Nachdem ich kürzlich meinen PC aktualisiert hatte, um MS FS2020 ausführen zu können, war ich inspiriert, die von mir verwendeten Steuerelemente zu verbessern. Eine Tastatur hat nicht wirklich das richtige Fluggefühl und ich wollte das Erlebnis auf etwas Besseres aufwerten. Ich bin kein Vollzeit-Flugsimmer und kann mir weder den Platz noch das Geld leisten, um viel dafür zu verwenden, ein komplettes Cockpit oder sogar eine gekaufte Steuerung zu bauen.

Design

Ich machte mich daran, eine Reihe von Steuerelementen in CAD zu entwerfen, die mit den mir zur Verfügung stehenden Werkzeugen erstellt werden konnten, und gab eine angemessene Erfahrung damit, wie sich ein echtes Flugzeug meiner Meinung nach anfühlen würde Ich denke, sie wären wie.

Ich entschied, dass die Bedienelemente, die ich gerne hätte, einige einzelne Hebel für Gas, Landeklappen, Fahrwerk und ein Höhenrudertrimmrad sind. Ich fliege hauptsächlich die kleinen leichten einmotorigen Flugzeuge in der Simulation, also habe ich mich darauf konzentriert.

Die Gestaltung des Trimmrads war die größte Herausforderung und es brauchte mehrere Tage lang mehrere skizzierte Ideen, um ein Design zu entwickeln, von dem ich dachte, dass es das Aussehen und die Haptik liefern würde, die ich wollte.

Erstellen

Alle Teile wurden in ABS in 3D auf meinem UP gedruckt! Drucker, sie wurden dann bemalt und mit einem Arduino verkabelt, einem Leonardo zunächst, dann auf ein Micro umgetauscht. Am Ende steht ein Plug-and-Play-Gerät, das bei Nichtgebrauch einfach verstaut werden kann.

Teile

3D-gedruckte Teileliste

Jedes Hebelmodul erfordert

1 x Körper links

1 x Körper rechts

1 x Hebel mit x Rasten, 5 Varianten erhältlich mit 2-6 Rasten

1 x Hebelende

1 x Knopf, 6 Varianten verfügbar

1 x Friktionsplatte, 3 Varianten verfügbar

1 x Potentiometerhalter

Jedes Radmodul benötigt

1 x Trim Radkörper links

1 x Trim Radkörper rechts

1 x Trimmradgetriebe

1 x Trim Radnabe

1 x Trim-Rad-Rad, wenn das Rad zusammengebaut wird

8 x Trimmen Sie die Radknötchen, wenn Sie das zusammengebaute Rad herstellen

1 x Trimmrad Einzelstück, wenn das Einzelrad hergestellt wird

1 x Trimmrad-Quadrant

1 x Trimmrad-Quadrantenantrieb

1 x Potentiometerhalter

Back-Box-Teile können verwendet werden, um das Arduino und die Verkabelung unterzubringen.

Fazit

Ein sehr angenehmer Build, sehr einfach aus der Sicht des Programmierens, die wahre Herausforderung bei diesem Build war das Design, insbesondere das Trimmrad und das Gefühl richtig.

Code

Quadrant.ino

Quadrant.inoArduino

Verwenden Sie die Einstellvariable und den seriellen Monitor, um die Endpunktwerte für jedes Potentiometer zu ermitteln, geben Sie sie in das Array axisLimits ein Arrays// diese werden in einen Bereich von 0 - 1023 übersetztint axisLimits0[] ={686, 338};int axisLimits1[] ={345, 695};int axisLimits2[] ={327, 678};int axisLimits3[] ={342, 692};int axisLimits4[] ={0, 1023};int axisLimits5[] ={0, 1023};// Achsen ein- oder ausschalten durch Setzen dieser Variablenbool a0Used =true;bool a1Used =true;bool a2Used =true;bool a3Used =true;bool a4Used =false;bool a5Used =false;// Einstellungsmodus druckt den Pinwert und den übersetzten Wert auf den seriellen Monitor // int Einstellung =-1; // kein Drucken auf dem seriellen Monitor // Int-Einstellung =2; // Werte 0 - 5, drucken Sie die Pin-Werte auf die serielle Monitorint-Einstellung =-1;void setup () { if (a0Used) pinMode (A0, INPUT); if(a1Used) pinMode(A1, INPUT); if(a2Used) pinMode(A2, INPUT); if(a3Used) pinMode(A3, INPUT); if(a4Used) pinMode(A4, INPUT); if(a5Used) pinMode(A5, INPUT); Joystick.begin(); if (Einstellung>=0) Serial.begin (9600);}void loop () { int value =0; int pos =0; if (a0Used) { Wert =analogRead (A0); pos =translateValue(value, axisLimits0[0], axisLimits0[1]); Joystick.setThrottle(pos); if(Einstellung ==0) EinstellungPrint(Wert, Pos); aufrechtzuerhalten. Wenn (a1 verwendet) { Wert =analogRead (A1); pos =translateValue(value, axisLimits1[0], axisLimits1[1]); Joystick.setRxAxis(pos); if(Einstellung ==1) EinstellungPrint(Wert, Pos); } if (a2Used) { Wert =analogRead (A2); pos =translateValue(value, axisLimits2[0], axisLimits2[1]); Joystick.setRyAxis(pos); if(Einstellung ==2) EinstellungPrint(Wert, Pos); } if (a3Used) { Wert =analogRead (A3); pos =translateValue(value, axisLimits3[0], axisLimits3[1]); Joystick.setRzAxis(pos); if(Einstellung ==3) EinstellungPrint(Wert, Pos); aufrechtzuerhalten. If (a4Used) { Wert =analogRead (A4); pos =translateValue(value, axisLimits4[0], axisLimits4[1]); Joystick.setXAxis(pos); if(Einstellung ==4) EinstellungPrint(Wert, Pos); } if (a5Used) { Wert =analogRead (A5); pos =translateValue(value, axisLimits5[0], axisLimits5[1]); Joystick.setYAxis(pos); if(Einstellung ==5) EinstellungPrint(Wert, Pos); } delay(5);}int translateValue(int v, int f1, int f2) {// übersetzt Werte in einen Bereich von 0 - 1023 int result =0; int start =0; Schwimmerbereich =0; if(f1 1023) Ergebnis =1023; Ergebnis zurückgeben;}void settingPrint (int value, int pos) { Serial.print (value); Serial.print ( " "); Serial.println(pos);}

Kundenspezifische Teile und Gehäuse

Eine ohne Lasche, falls du sie brauchstDie, die ich verwende

Sketchfab wird noch verarbeitet.

Diese Datei enthält alle Teile als STEP-Datei freigegeben_u3k8QjPXzJ.stp

Schaltpläne

Um weitere Steuerungen hinzuzufügen, schließen Sie 5V und GRD an und verwenden Sie die Pins A1 bis A5 quadrant_ZkMygPyRiE.fzz
