Über dieses Projekt

Fotodrehscheiben sind runde Docks, mit denen Fotografen Bilder oder Videos von Objekten oder Personen in 360° aufnehmen. Die Idee ist, dass das Objekt selbst genau in der Mitte der Platte sitzt, während es sich entweder manuell oder automatisch dreht, sodass Sie aus jedem Blickwinkel eine gute Aufnahme des Produkts erhalten.

Was ist das Besondere an diesem Plattenspieler?

Es ist automatisch – die Fotografie Plattenspieler ist vollautomatisch , was bedeutet, dass Sie den Tisch nicht drehen oder auf Ihre Kamera klicken müssen

Kamera-Tisch-Synchronisierung – programmiert, um sowohl Tisch als auch Plattenspieler auszulösen (derzeit nur für Cannon, sorry Nikon). Sobald Sie den Knopf drücken, wird die Kamera sowohl gedreht als auch ausgelöst, sodass Sie sich hinsetzen und entspannen können

Genau und einfach einzurichten  – Wir haben einen Schrittmotor verwendet, der Ihnen eine viel höhere Genauigkeit bietet und Kontrolle über den gewünschten Aufnahmewinkel

Um mit dem Bau der Schaltung zu beginnen, klicken Sie hier.

Mechanik

Lasergeschnittene Teile

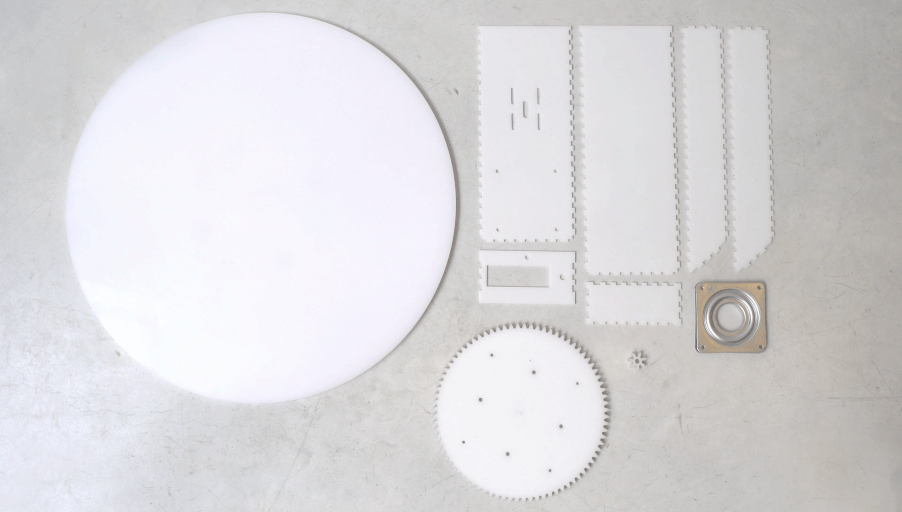

Der Drehteller hat 4 lasergeschnittene Teile. Wir haben weißes Plexiglas in 3 verschiedenen Stärken verwendet, je nach Teil. Pololu bietet einen erschwinglichen Laserschneidservice.

Die Teile sind:

• Runder Teller – 10 mm Plexiglas

• 2 Gänge – 8 mm Plexiglas

• Basisgehäuse – 3 mm Plexiglas

Sie finden die .ai-Dateien auf Thingiverse.

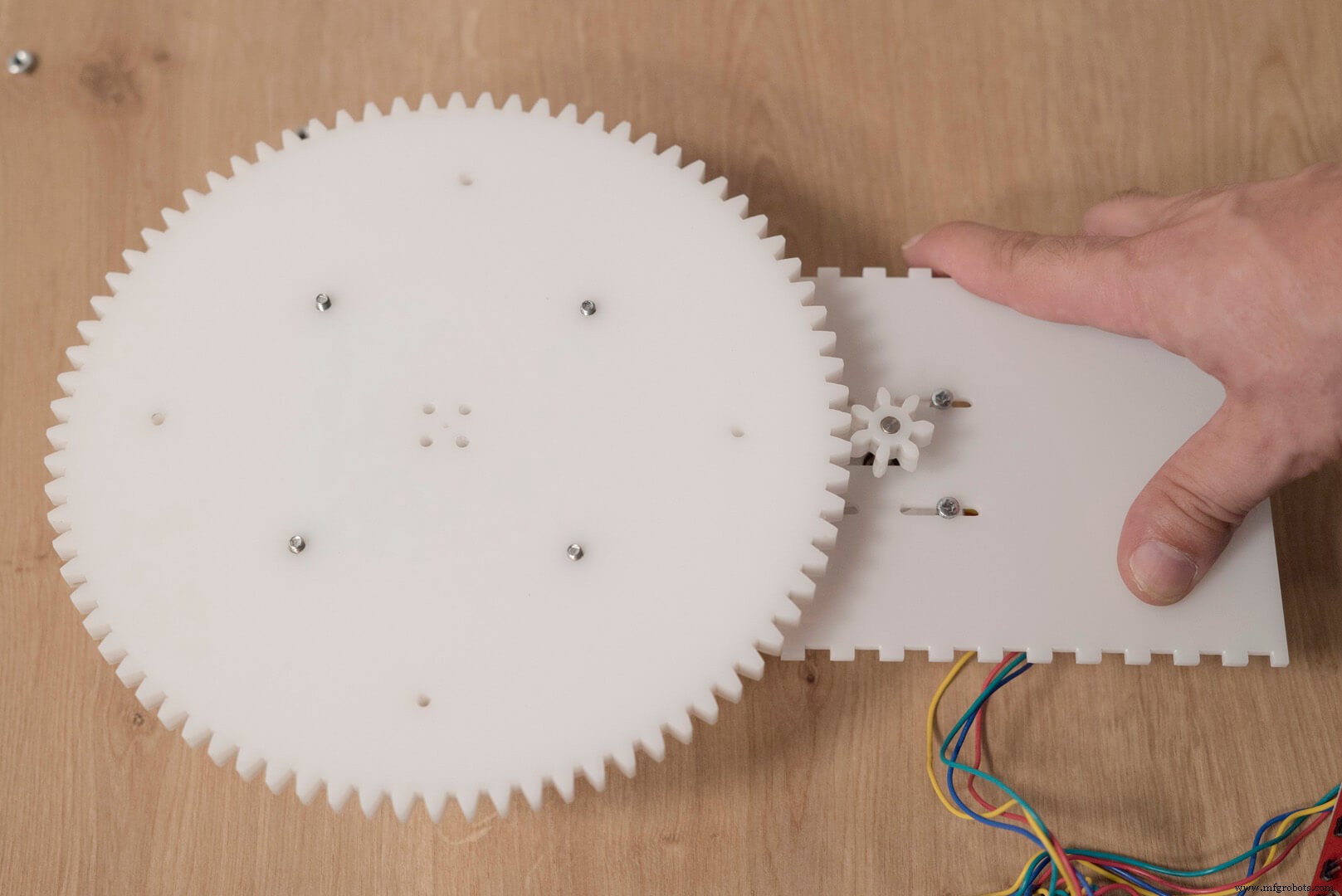

Wir haben die Zahnräder mit Geargenerator.com entworfen und dann in Illustrator exportiert und hinzugefügte Bohrlöcher zum Zusammenschrauben der Teile.

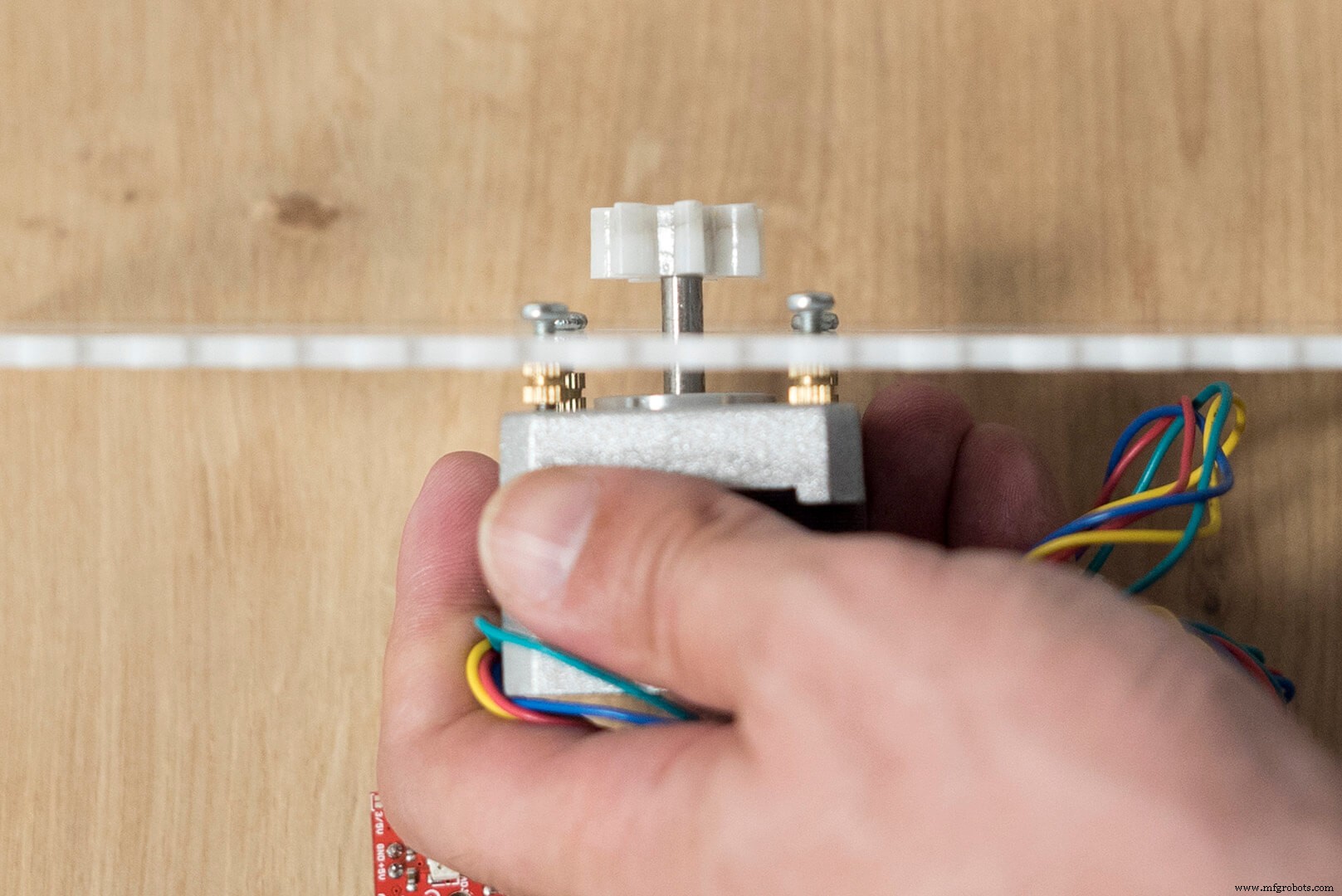

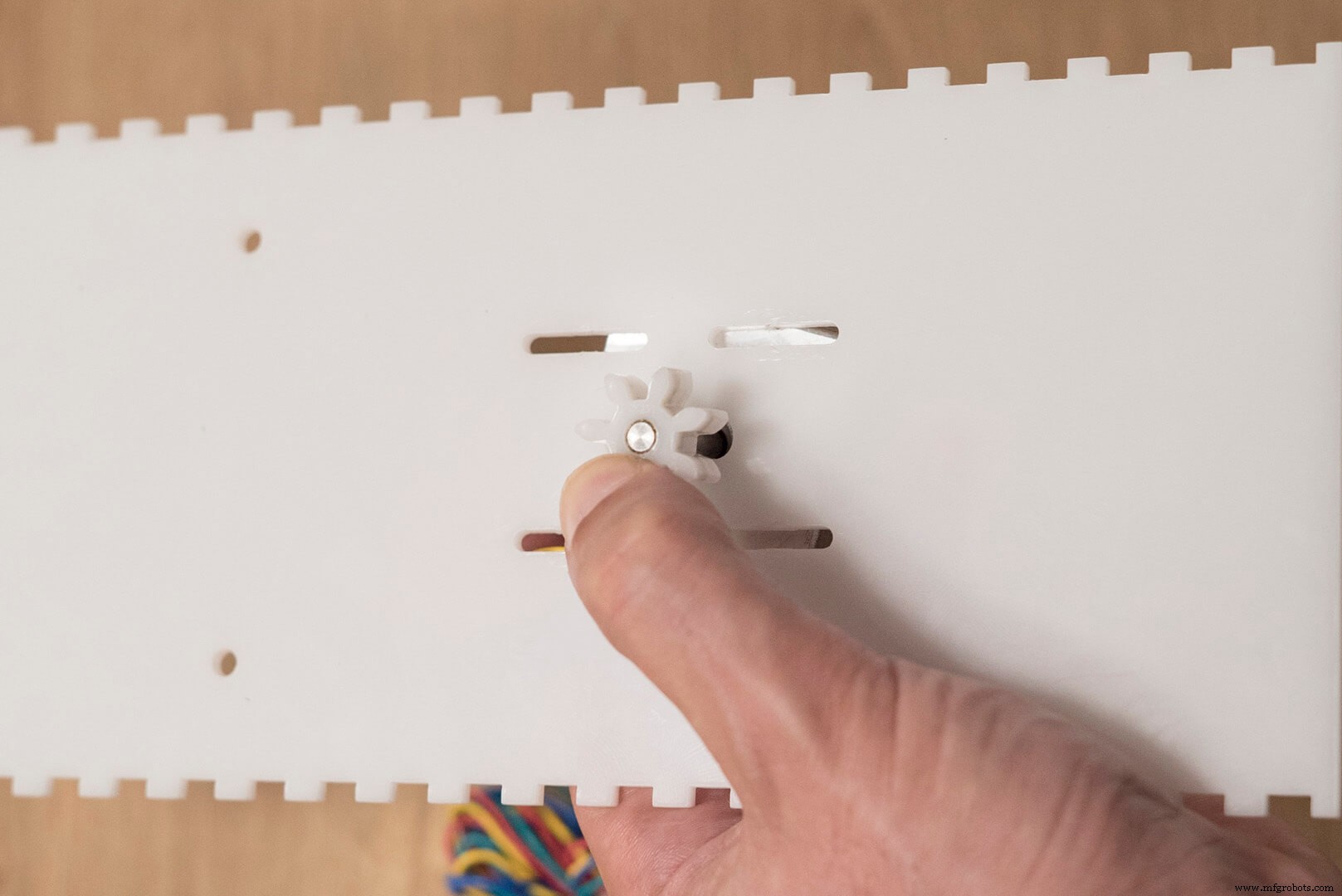

Beim kleinen Zahnrad haben wir die Bohrlöcher etwas kleiner gemacht, damit es fest auf dem Schrittmotor sitzt.

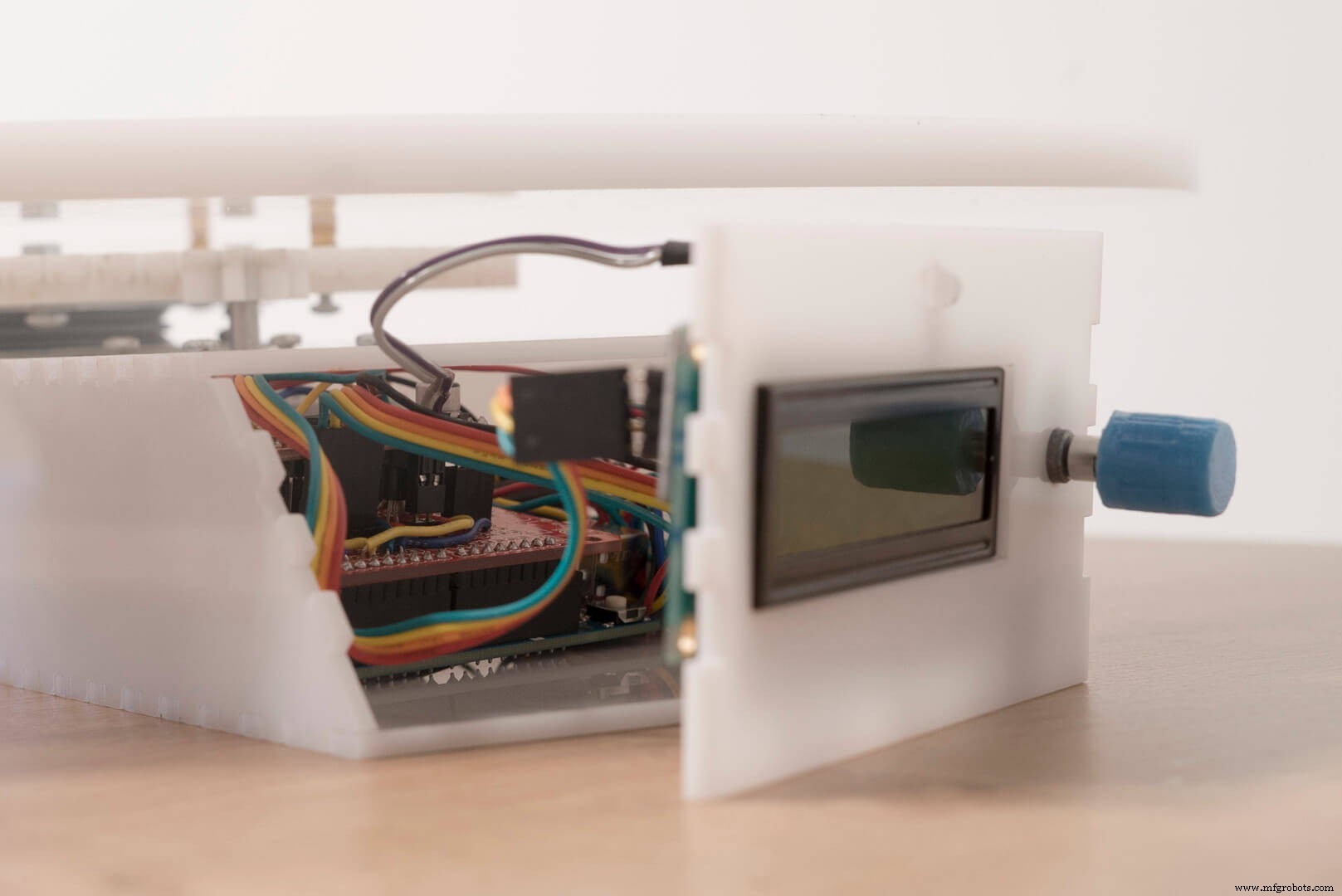

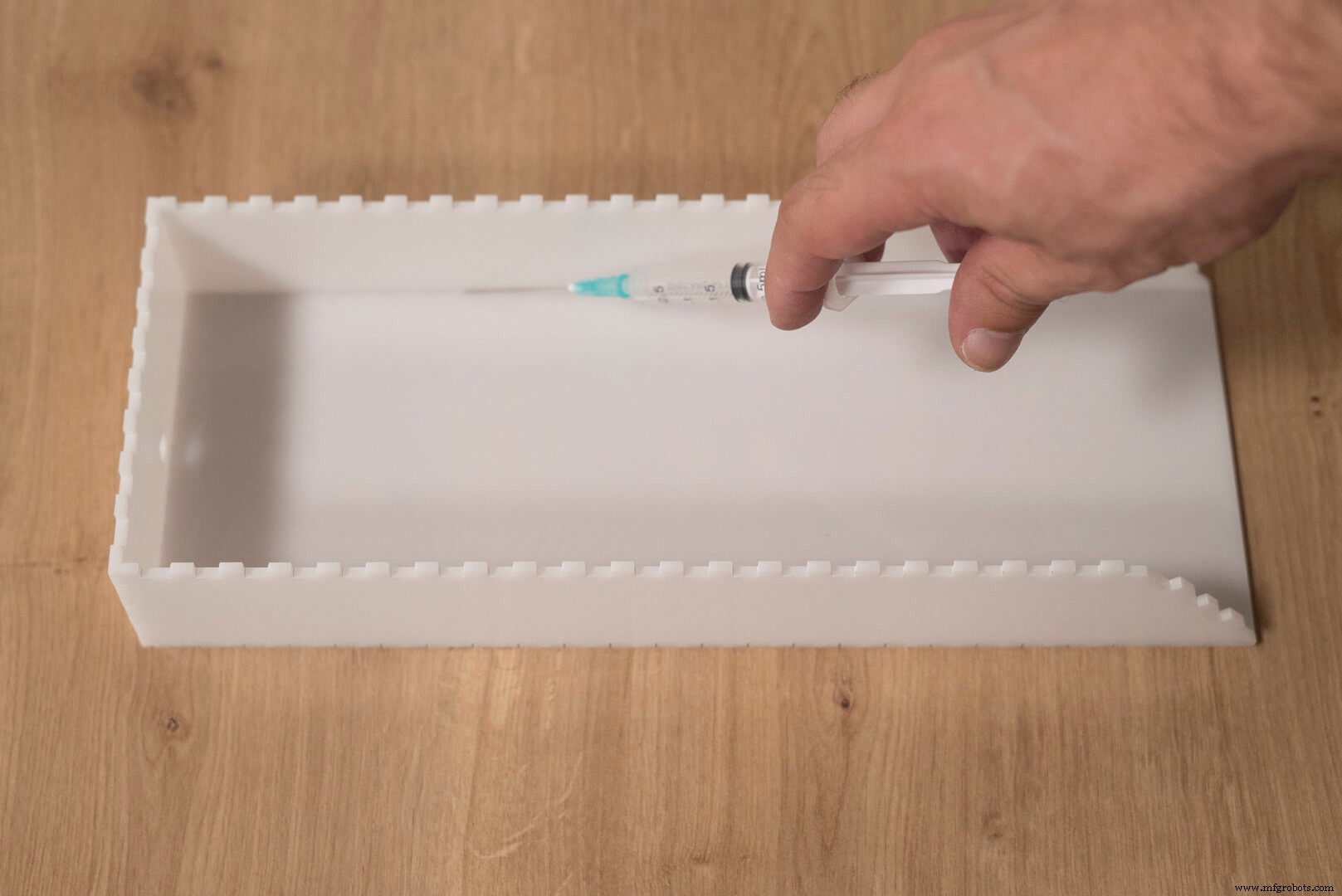

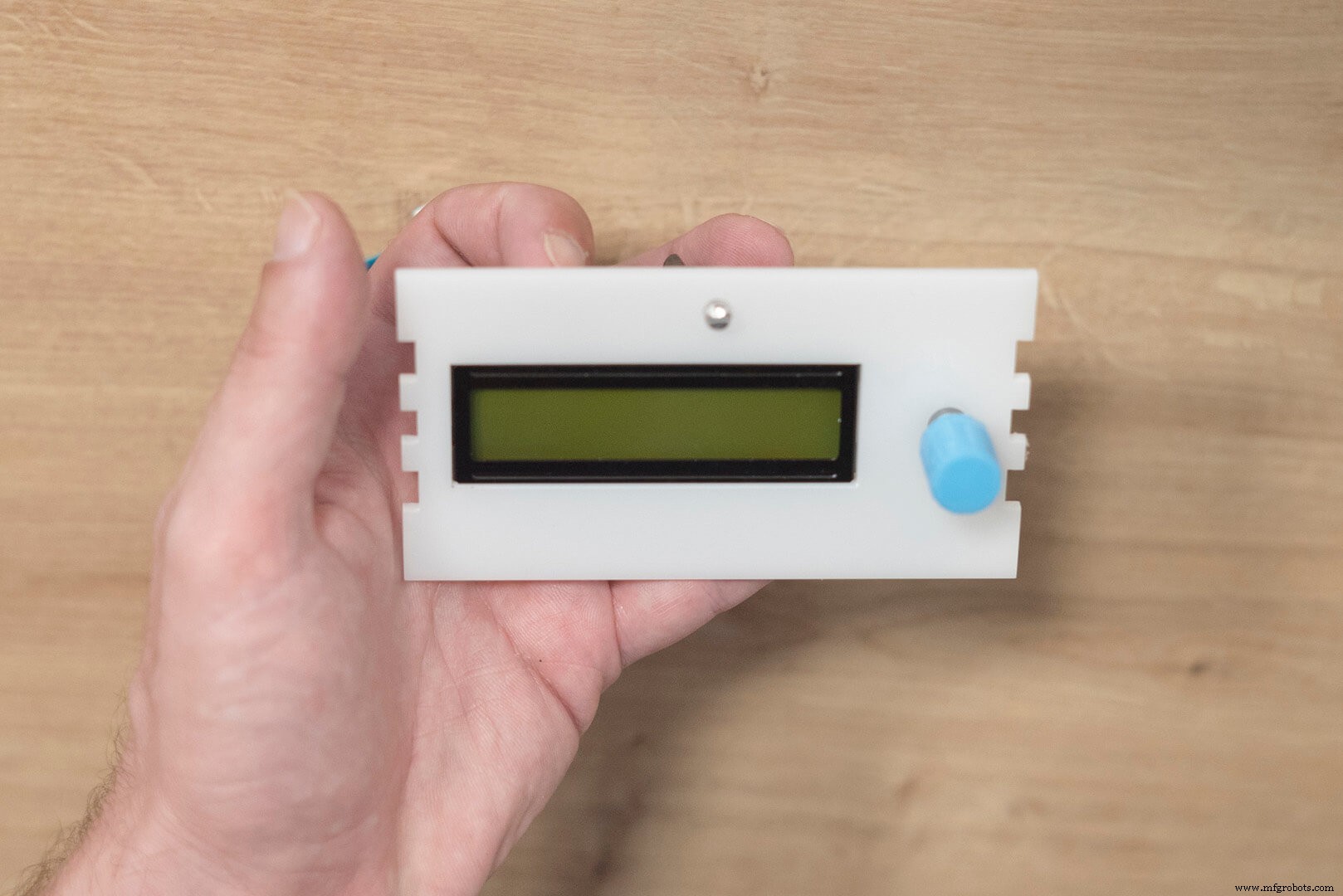

Wir haben Makercase verwendet, um das Gehäuse zu entwerfen und T-Nuten auszuwählen, die wir zusammengeklebt haben. Nachdem wir das Gehäuse entworfen hatten, exportierten wir die Datei in Illustrator und machten Platz für das LCD-Display.

Materialien und Werkzeuge

Um Platte, Zahnräder und Gehäuse miteinander zu verbinden, benötigen Sie:

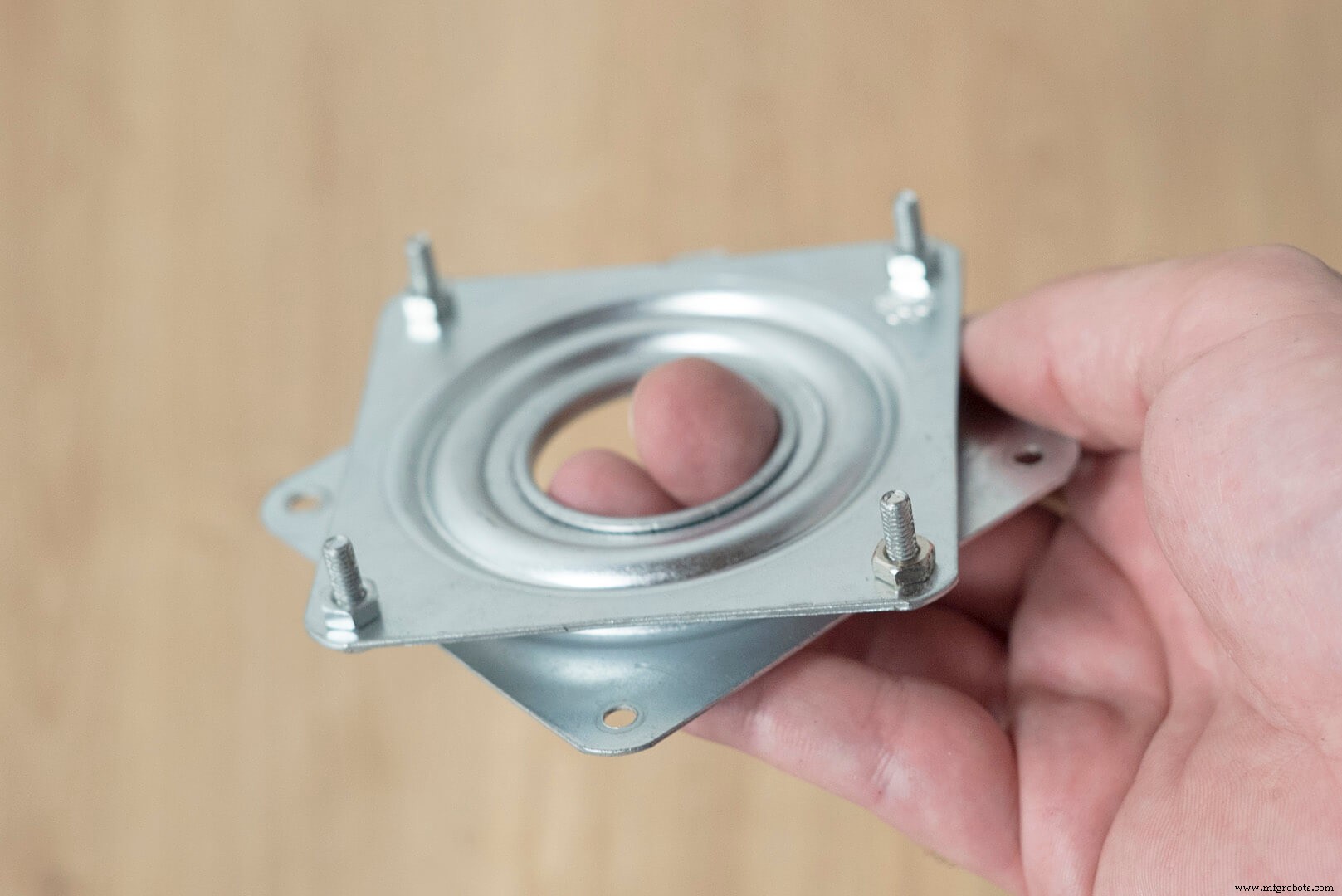

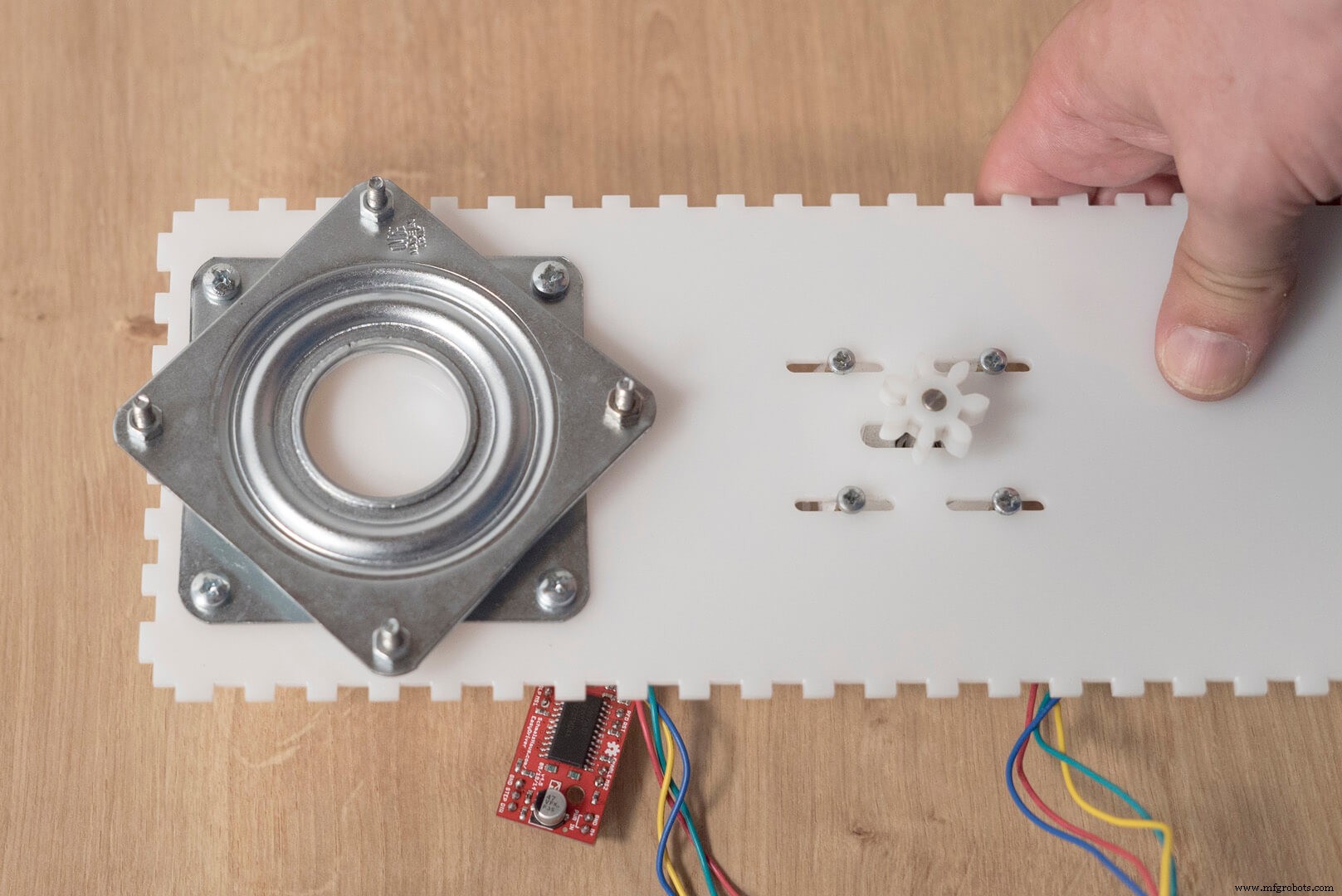

• Lazy Susan trägt

• 4 X M3 12 mm Schrauben

• 4 X M3 16mm Schrauben

• 8 X M4 12 mm Schrauben

• 8 X M4-Muttern

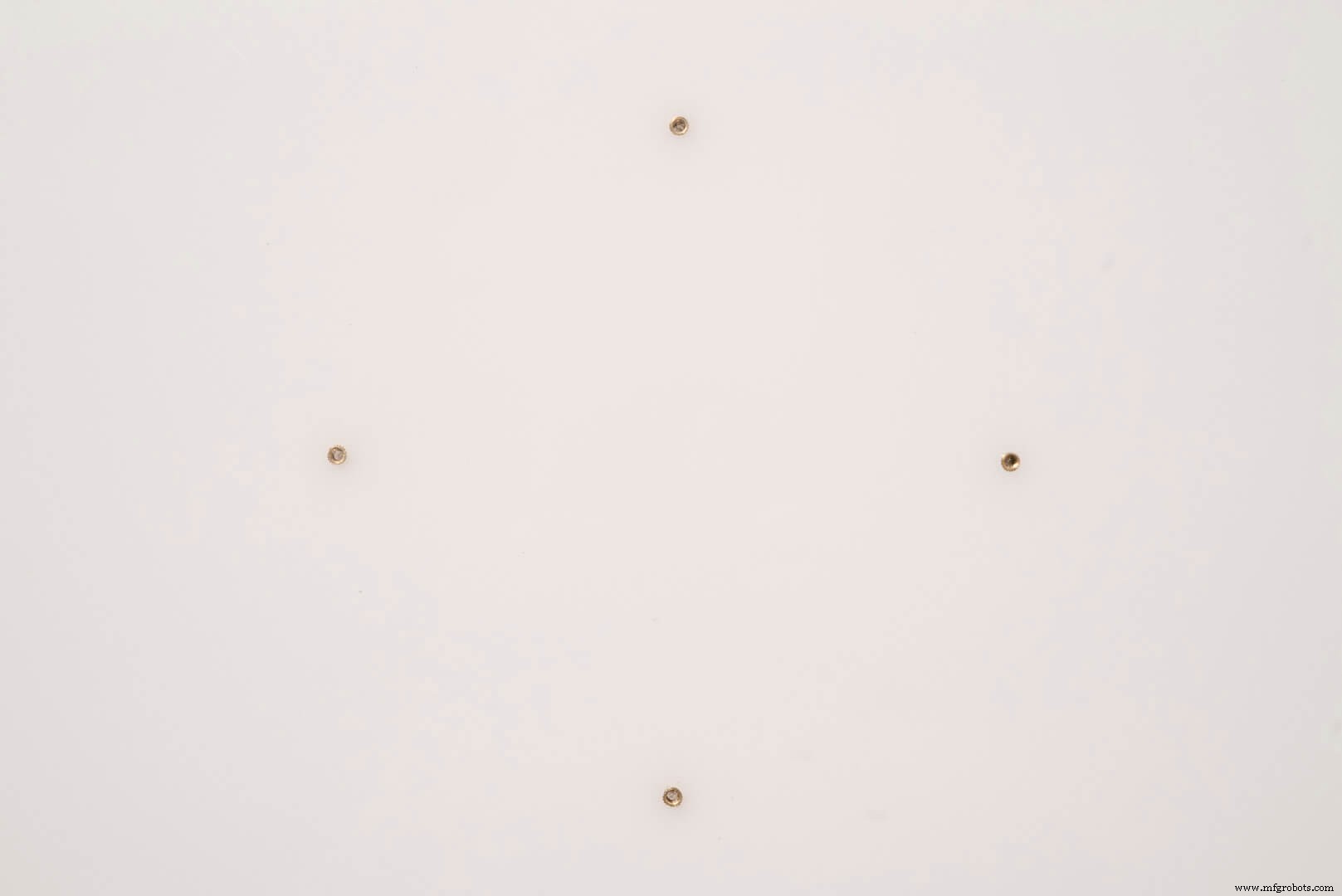

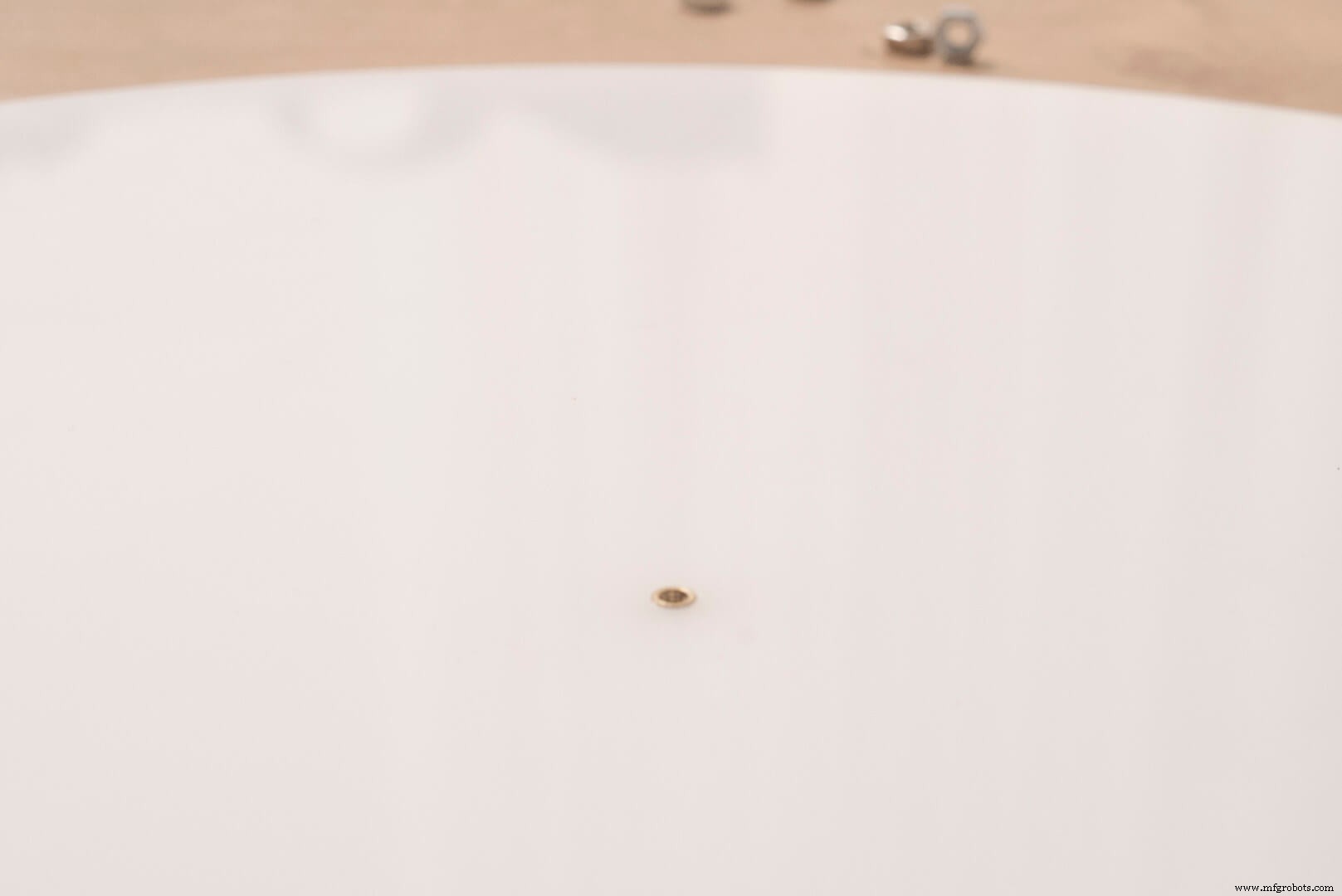

• 4 x M3 Messing-Gewindeeinsätze

• 8 x M3 5 mm Innengewinde Messing Sechskant-Abstandshalter ODER 8 x M3 5 mm Messing Gewindeeinsätze

Materialien:

• Acrylkleber

• Superkleber

Werkzeuge:

• Elektrische Bohrmaschine

• Lötkolben

• Messschieber

Elektronik

Hauptkomponenten

• Arduino Uno

• Schrittmotor

• Drehgeber

• LCD 16*2 I2C

• IR-LED

Sekundärkomponenten

• einfacher Fahrer

• Transistor + Widerstand

• Buchse für Buchse

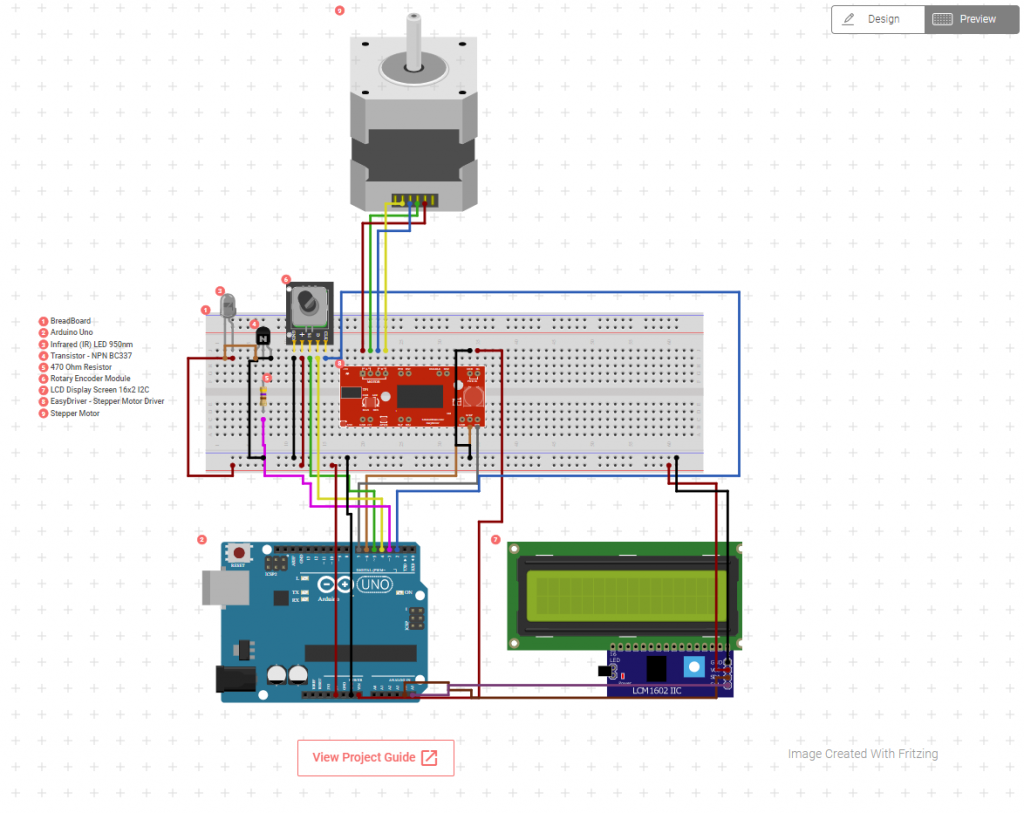

Verkabelung

Klicken Sie hier für den detaillierten Schaltplan.

Eine Schritt-für-Schritt-Anleitung und den Code finden Sie auf der Registerkarte Stückliste> klicken Sie auf "Projektleitfaden".

Sobald Sie überprüft haben, dass alles richtig angeschlossen ist und funktioniert, können Sie eine kleine Abschirmung erstellen . Schilde sind besser für Dauerkreise und sie sind kompakter. Steckbretter hingegen eignen sich gut zum Testen und Planen, da Sie Komponenten einfach anschließen und trennen können.

Warum wir uns für diese Komponenten entschieden haben

• Schrittmotor – genau und einfach zu bedienen. Die Programmierung des Schrittmotors ist viel einfacher, da Sie ihn so einstellen können, dass er die Anzahl der Schritte zwischen den Winkeln zählt.

• Infrarot-LED für den Kameraauslöser - wir wollten eine drahtlose Verbindung mit minimalem Setup. Wir haben den IR-Code für eine Canon-Kamera gefunden und entsprechend eingerichtet. Sie können dasselbe für Nikon tun.

• Drehgeber – Wir haben uns für eine lokale Option für das Menü entschieden und einen LCD-Bildschirm mit einem Drehgeber hinzugefügt. Sie können auch ein Wifi-Modul anschließen und ein IoT-Dashboard erstellen, um den Plattenspieler drahtlos zu steuern.

Code

Schritte zur Verwendung des Codes

• Testcode von Circuito.io hochladen, um die Schaltung zu überprüfen

• Github-Repository besuchen

• Foto-drehscheibe.ino herunterladen

•  Code aus Zeile 16 kopieren (wobei "Bibliotheken einschließen ." übrig bleibt “ und „Pin-Definitionen ” aus dem Originalcode)

• Stellen Sie sicher, dass die Pins richtig gesetzt sind

• Neuen Code hochladen

Codelogik

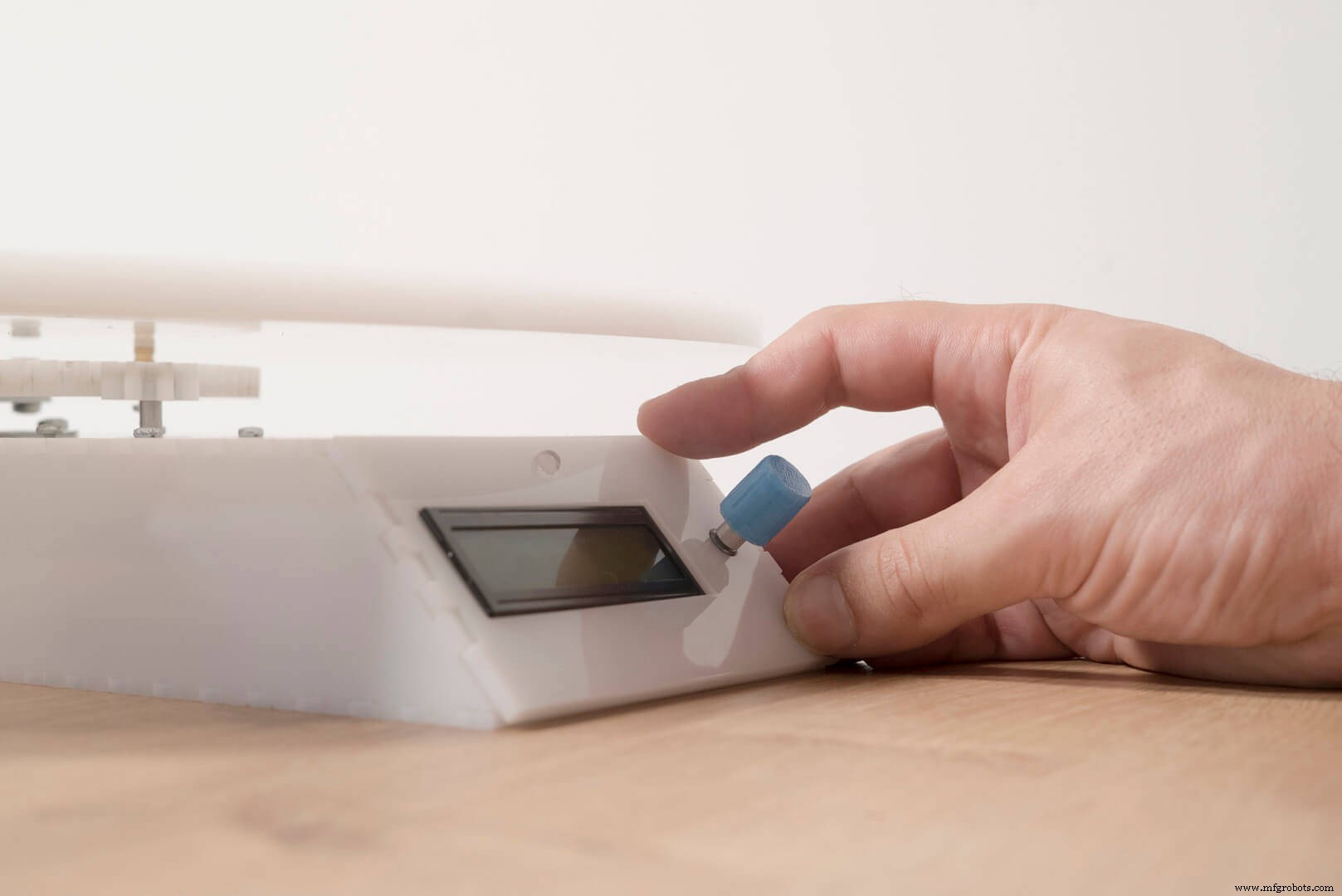

Der Code implementiert ein grundlegendes Menü mit einem 16×2-LCD und einem Drehgeber, der auch eine Drucktaste hat.

In der Firmware.ino können Sie Folgendes sehen:

• Pin-Deklarationen

• Komponenteneinstellungen

• Konstrukteure

• setup()-Funktion bereitgestellt von Circuito.io.

Die Schleifenfunktion beginnt mit dem Lesen des Drehgeberstatus, L eft oder R ight und auch seine Schaltfläche.

Das Menü wird mit Hilfe einer endlichen Zustandsmaschine im Schaltfall implementiert – Navigation durch die verschiedenen Zustände:

VIDEO – Videomodus aufrufenCHANGESSPEED – Geschwindigkeit des Plattenspielers auf 0-100% einstellen

• GESCHWINDIGKEIT

• VIDSTART – Plattenspieler im Videomodus starten

• VIDBACK – gehe zurück zu HOME

STILLS – Standbildmodus aufrufenCHANGEANGLES – Anzahl der Winkel einstellen

• WINKEL

• STILSTART – Plattenspieler im Standbildmodus starten

• STILBACK – gehe zurück zu HOME

• HOME – Leerlauf

Umschalten zwischen den Zuständen unter Verwendung der Drehung des Encoders.

Auswählen indem Sie auf die Schaltfläche klicken.

Die beiden Zustände:GESCHWINDIGKEIT und WINKEL erlauben Ihnen, die Variablen zu ändern, die für die Anzahl der Stopppunkte im Standbildmodus und die Rotationsgeschwindigkeit im Videomodus verantwortlich sind.

VIDSTART – ruft die video()-Funktion auf:

• Sendet die Aufnahme starten IR-Code an die Kamera über die IR-LED.

• Startet die Tischrotation mit der gewählten Geschwindigkeit für eine ganze Umdrehung.

• Sendet Aufnahme stoppen IR-Code zur Kamera mit IR-LED

Hinweis:

Für einen reibungslosen Start und Stopp des Tisches haben wir kubische Beschleunigung und Verzögerung auf den ersten und letzten 600 Schritten implementiert.

STILSTART – ruft die Funktion stills() auf.

• teilt eine volle Umdrehung durch die Anzahl der eingestellten Winkel

• Für jeden Winkel sendet es den Einzelbild-IR-Code mit der IR-LED an die Kamera

• Startet die Tischdrehung bis zum Erreichen des nächsten Winkels

Hinweis – Für einen reibungslosen Start und Stopp des Tisches haben wir kubische Beschleunigung und Verzögerung bei den ersten und letzten 600 Schritten implementiert.

Zusammenbau

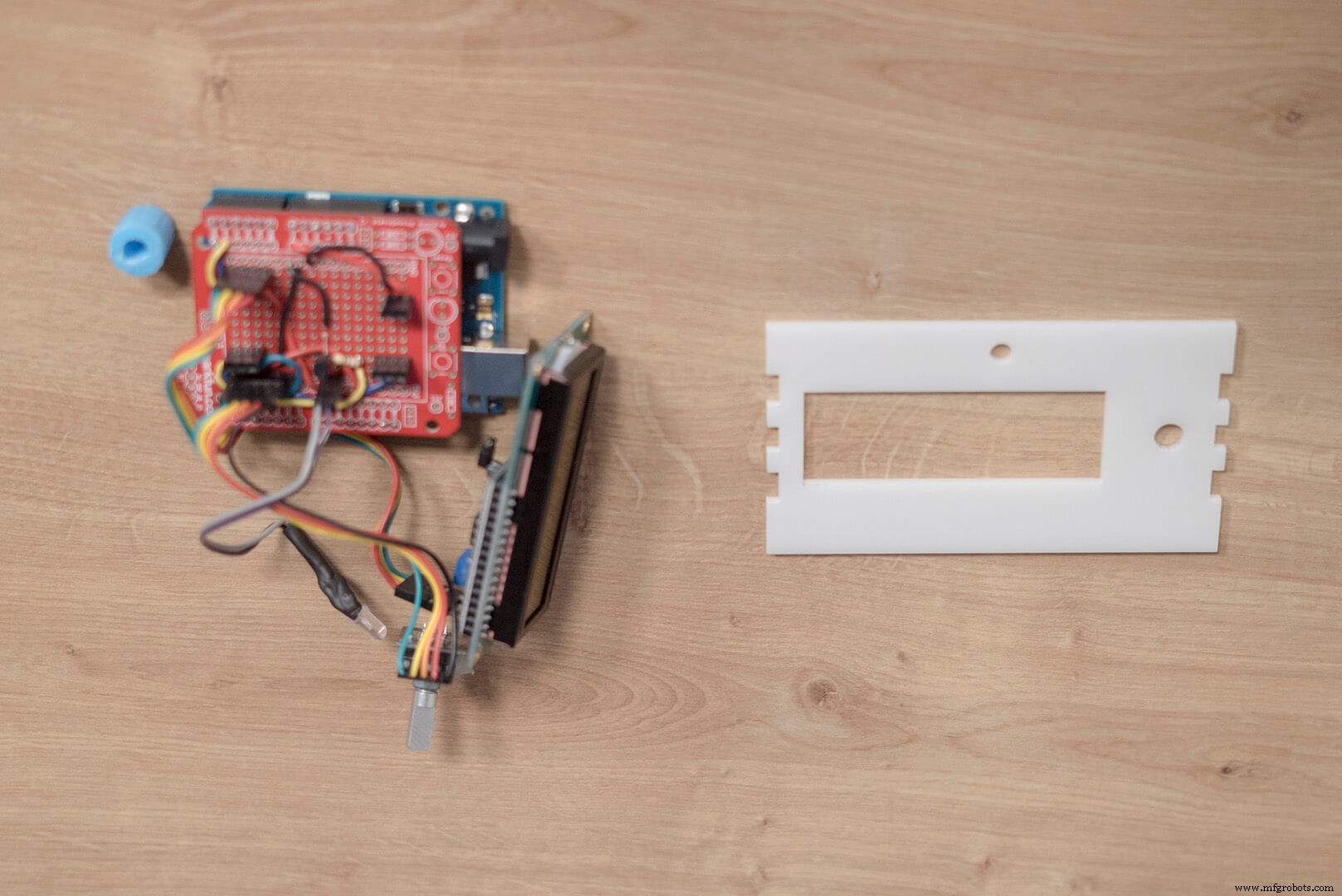

• Für eine schnelle und einfache Montage haben wir ein Prototype Shield verwendet. Dadurch können die Komponenten und Arduino bequem mit Steckbrücken und Stiftleisten verbunden werden.

• Jumperdraht 2-polig – für die IR-LED

• Jumperkabel 4-polig – für das LCD

• Jumperkabel 5-polig – für den Drehgeber

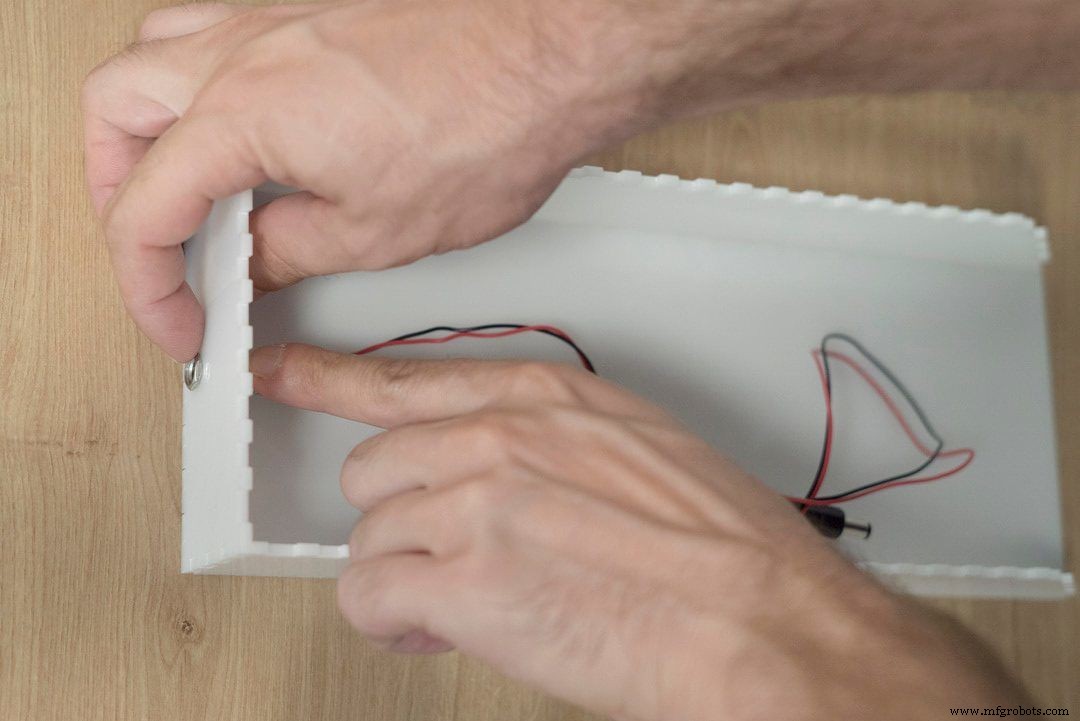

• Um das Netzteil und Arduino zu verbinden, haben wir ein Verlängerungskabel mit einem DC Barrel Jack Plug – Male . hergestellt und DC Barrel Jack – Panel Mount , Lötdrähte an Masse und VCC zwischen ihnen. Wir haben die Panel Mount Barrel Jack angeschlossen zur Rückseite und das Männchen zum Arduino. So können wir das Netzteil an die Rückwand anschließen.

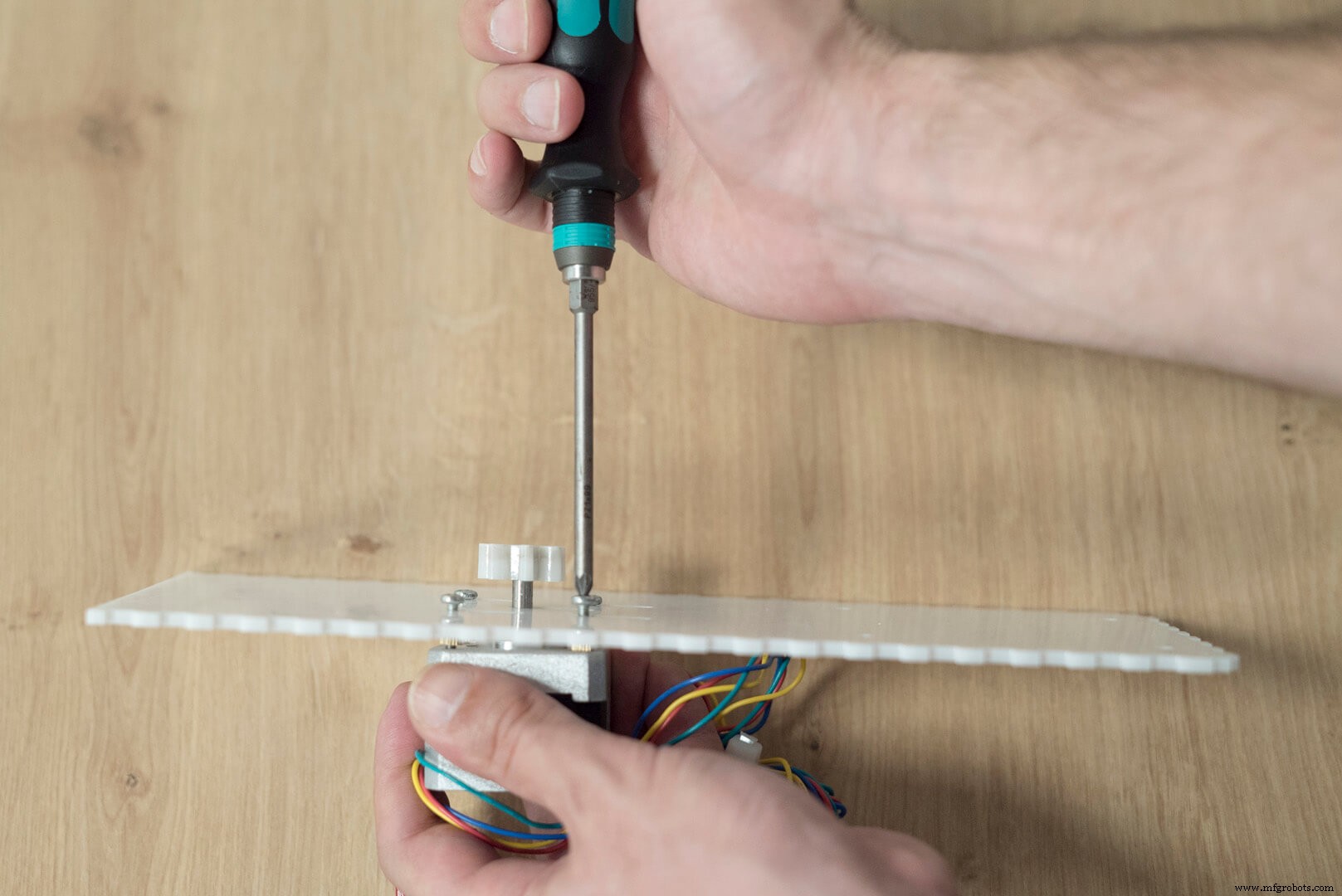

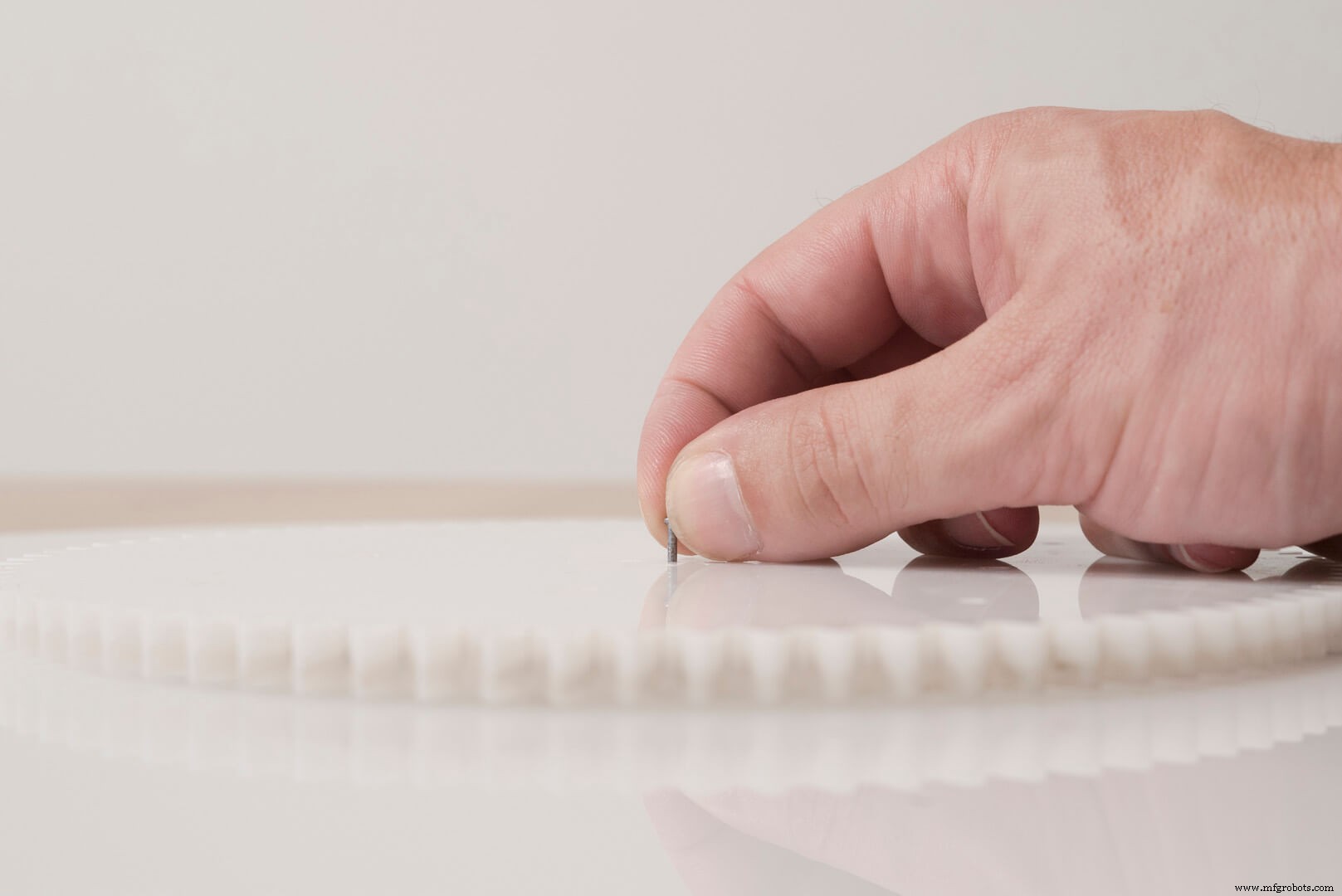

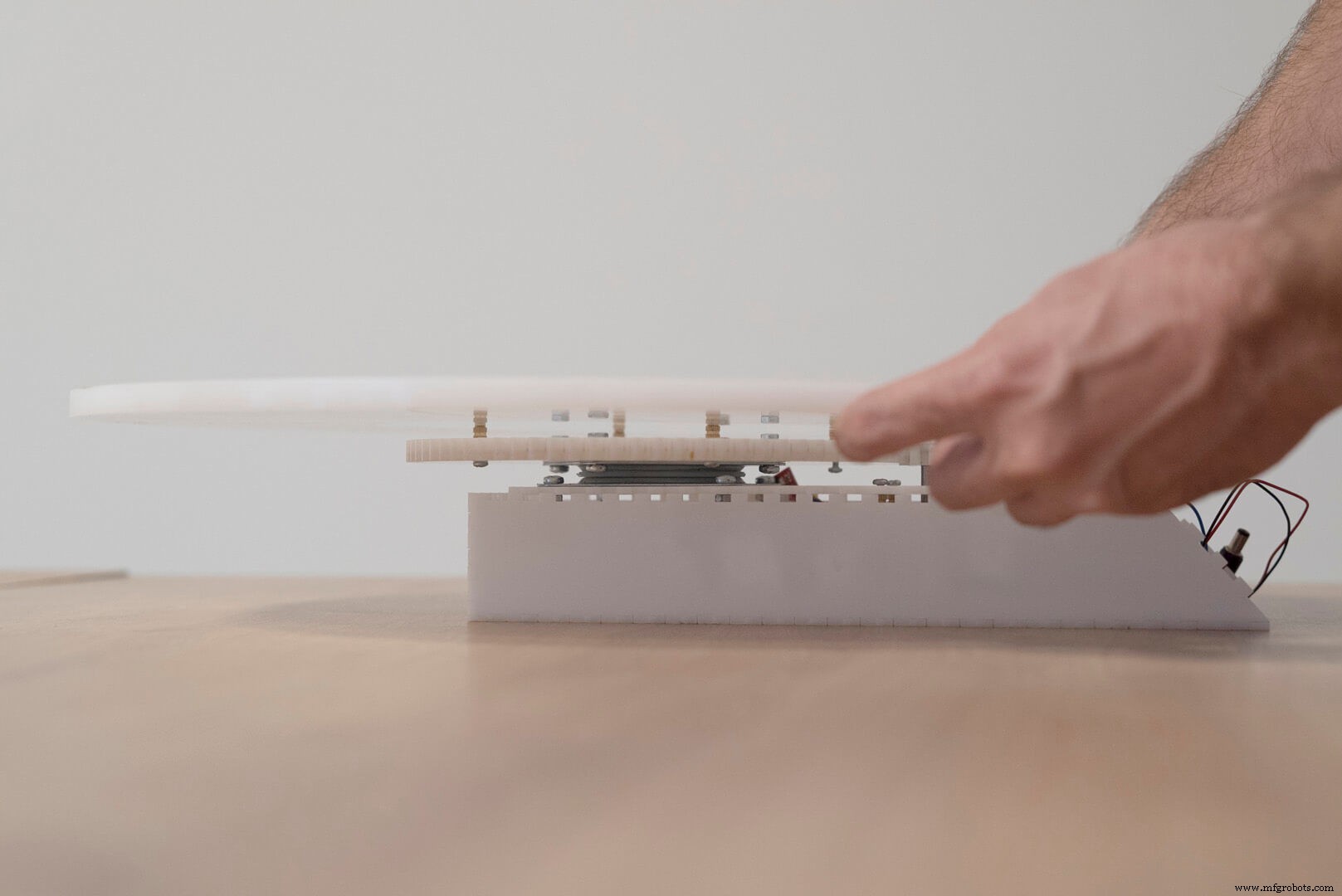

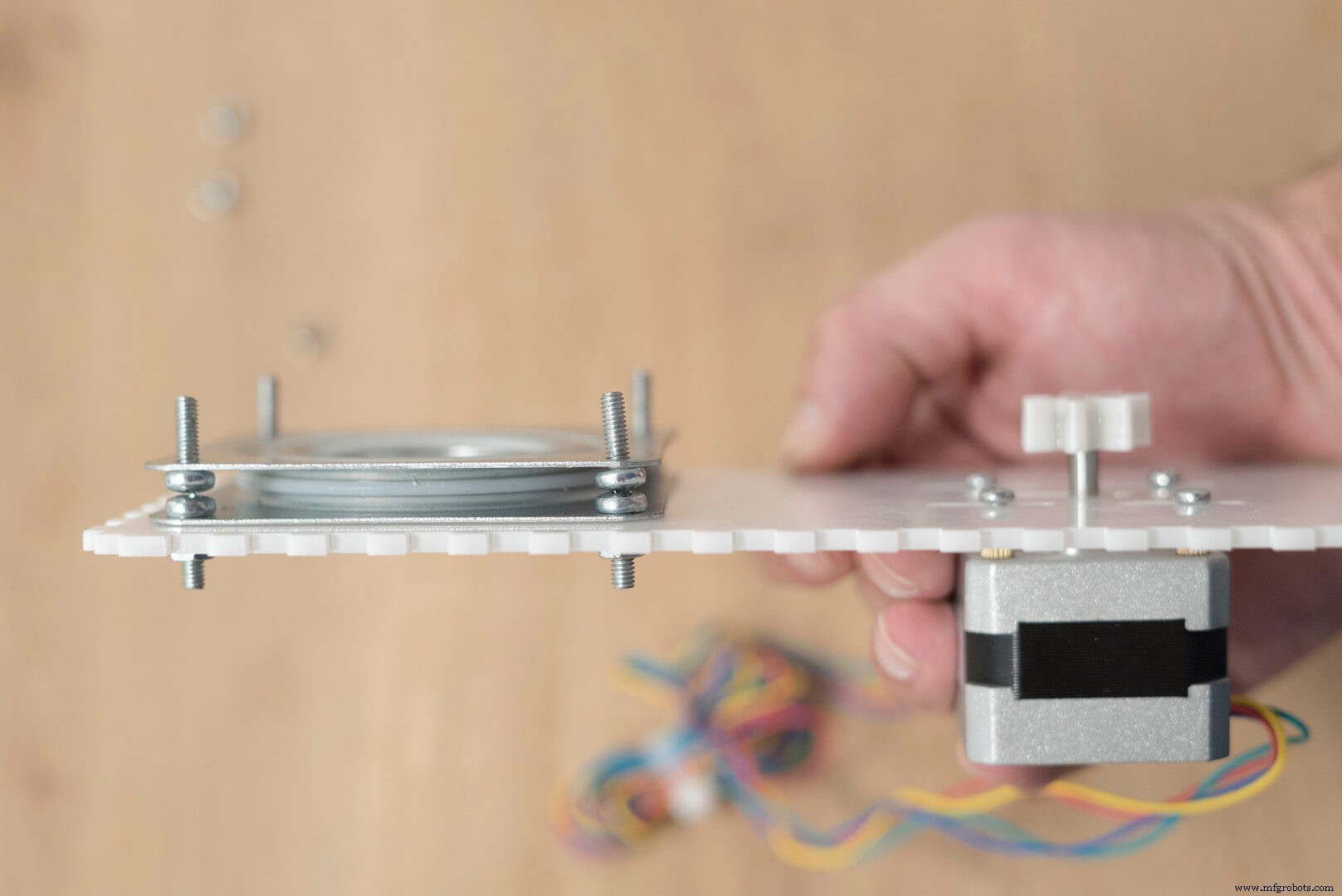

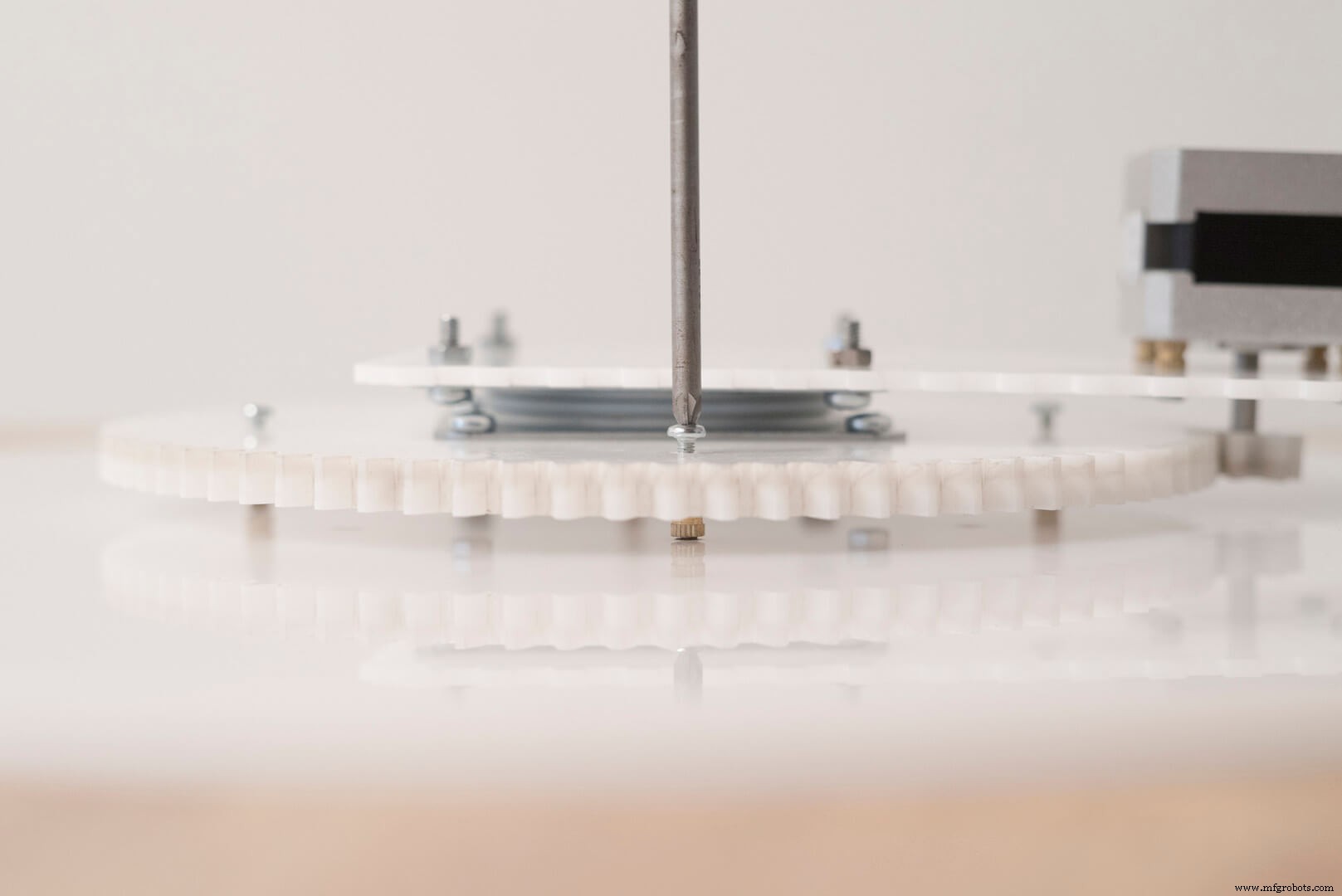

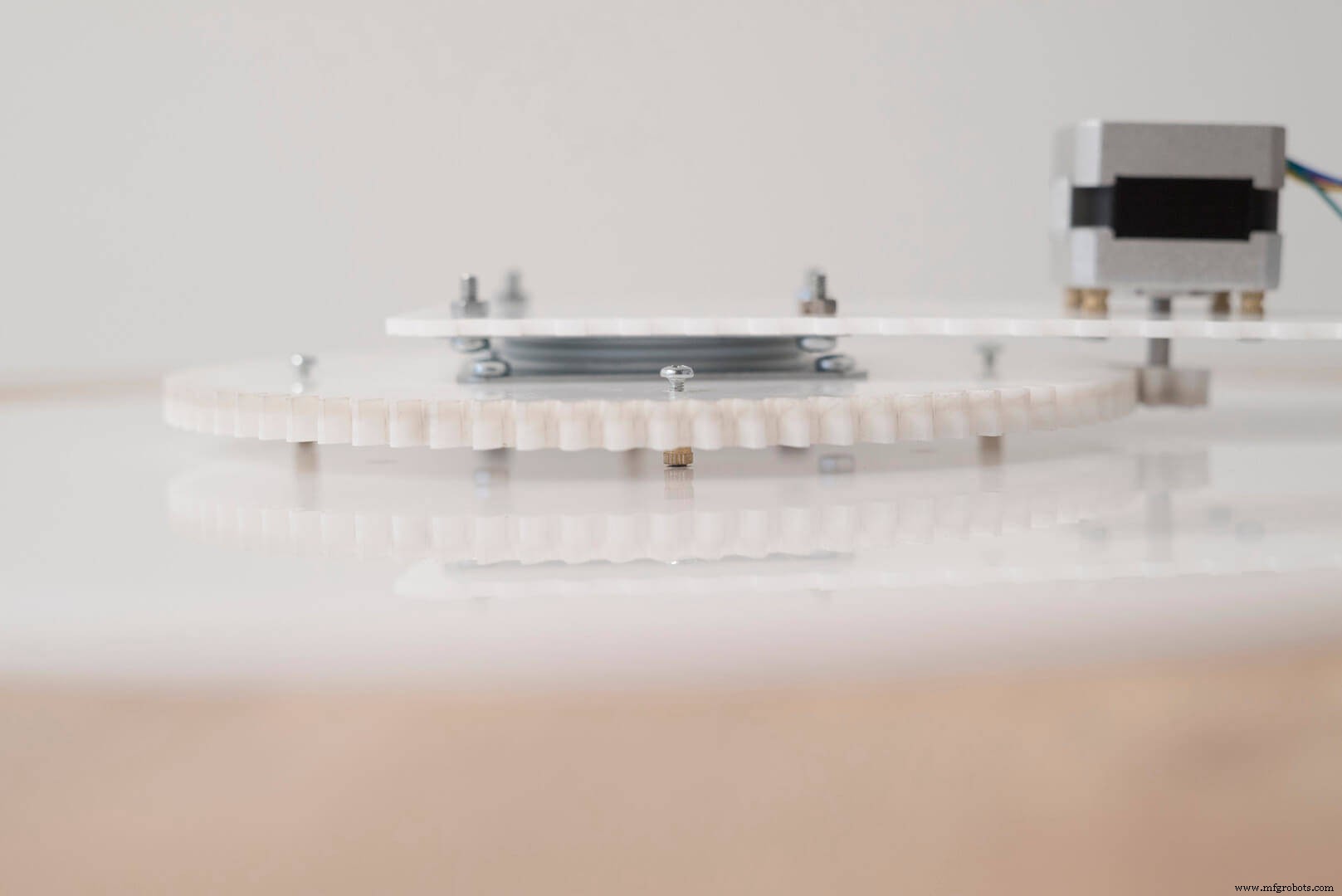

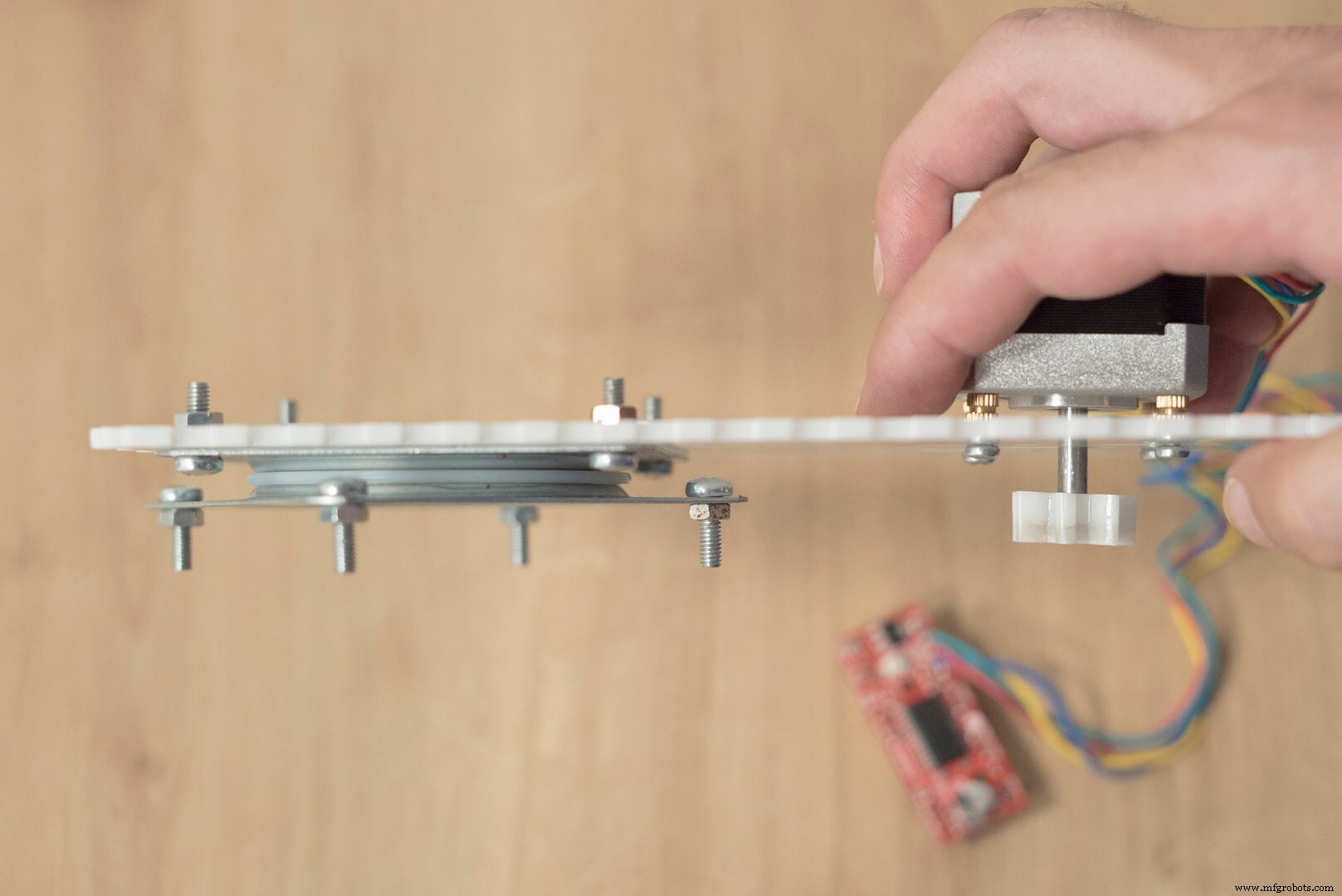

Befolgen Sie die Anweisungen zusammen mit den folgenden Bildern:
