Großformat-3D-Drucker selbst bauen mit Arduino – Schritt-für-Schritt-Anleitung

Komponenten und Zubehör

Komponente	Menge
Aluminium-Profilrohr 38×38×2 mm	1
Acrylglasplatten 3 mm	1
Stahlwelle 12 mm Ø	2
Stahlwelle 8 mm Ø	4
Linearlager SC8UU 8 mm	8
Linearlager SC12UU 12 mm	4
Führungswelle SK12UU 12 mm	4
Führungswelle SK8UU 8 mm	8
Stehlagers 8 mm KP08	2
Trapezgewindespindel T8 8 mm mit Mutter (500–550 mm)	2
Schrittmotorkupplung 5 mm auf 8 mm	2
GT2 Zahnriemenscheibe 20 Zähne, 5 mm Bohrung + 4 m Zahnriemen	2
NEMA17 Montagewinkel	3
RAMPS 1.4 Board	1
A4988 Schrittmotortreiber	4
Optischer Endschalter	3
Netzteil 12 V / 20 A	1
PLA Filament 1,75 mm	1 kg

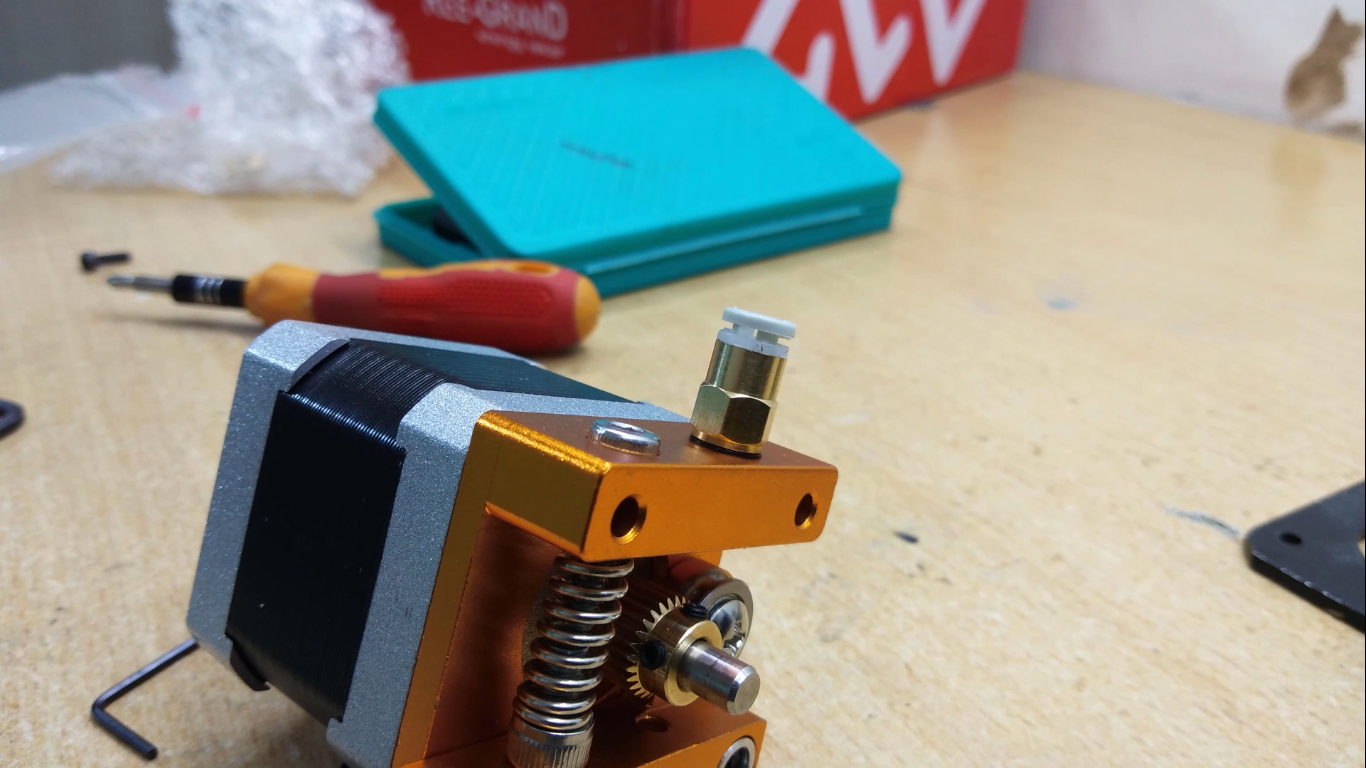

Extruder (Bowden/Direct)	1
E3D V6 Hotend 0,4 mm Düse	1
PCB-Heizbett	4

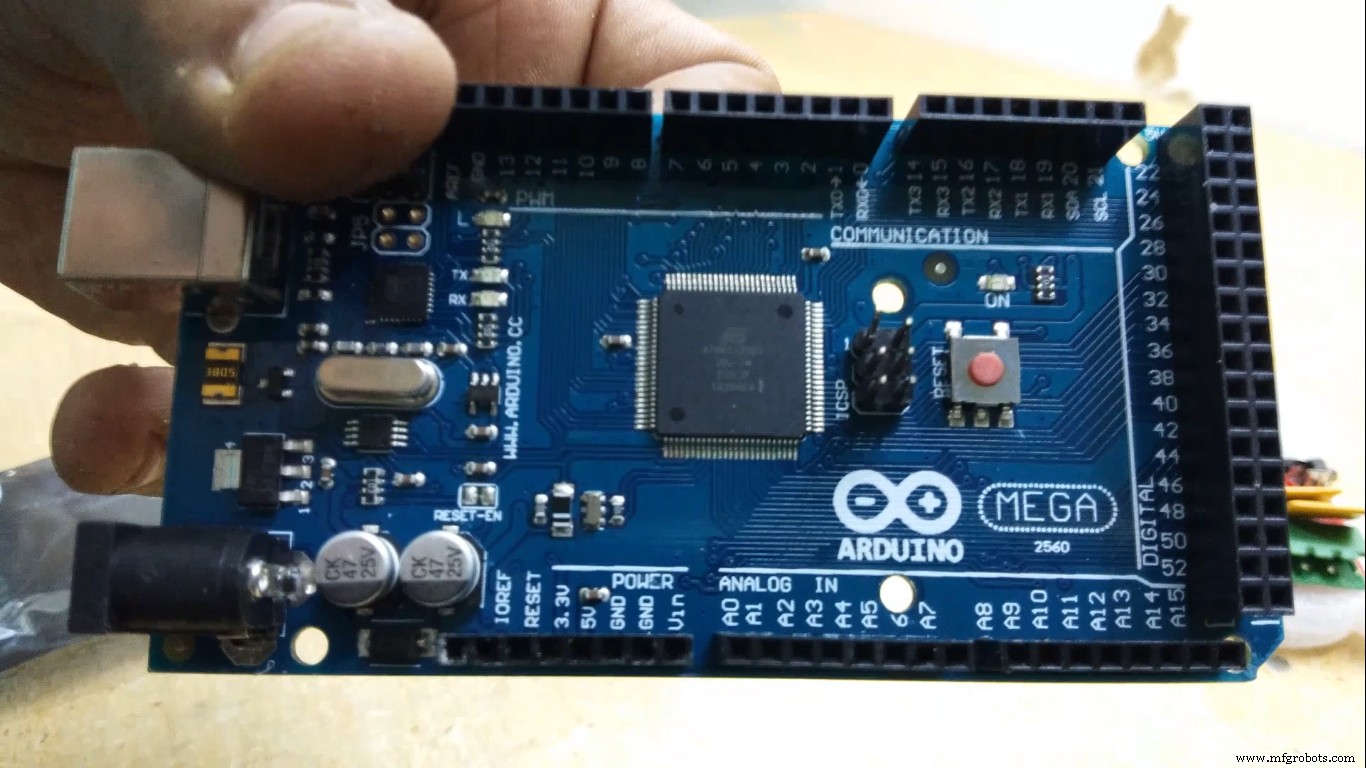

Arduino Mega 2560	1
NEMA 17 Schrittmotor (z. B. JK42HS40-1704, 59 Ncm, 2 A, 1,8°)	5

Benötigte Werkzeuge

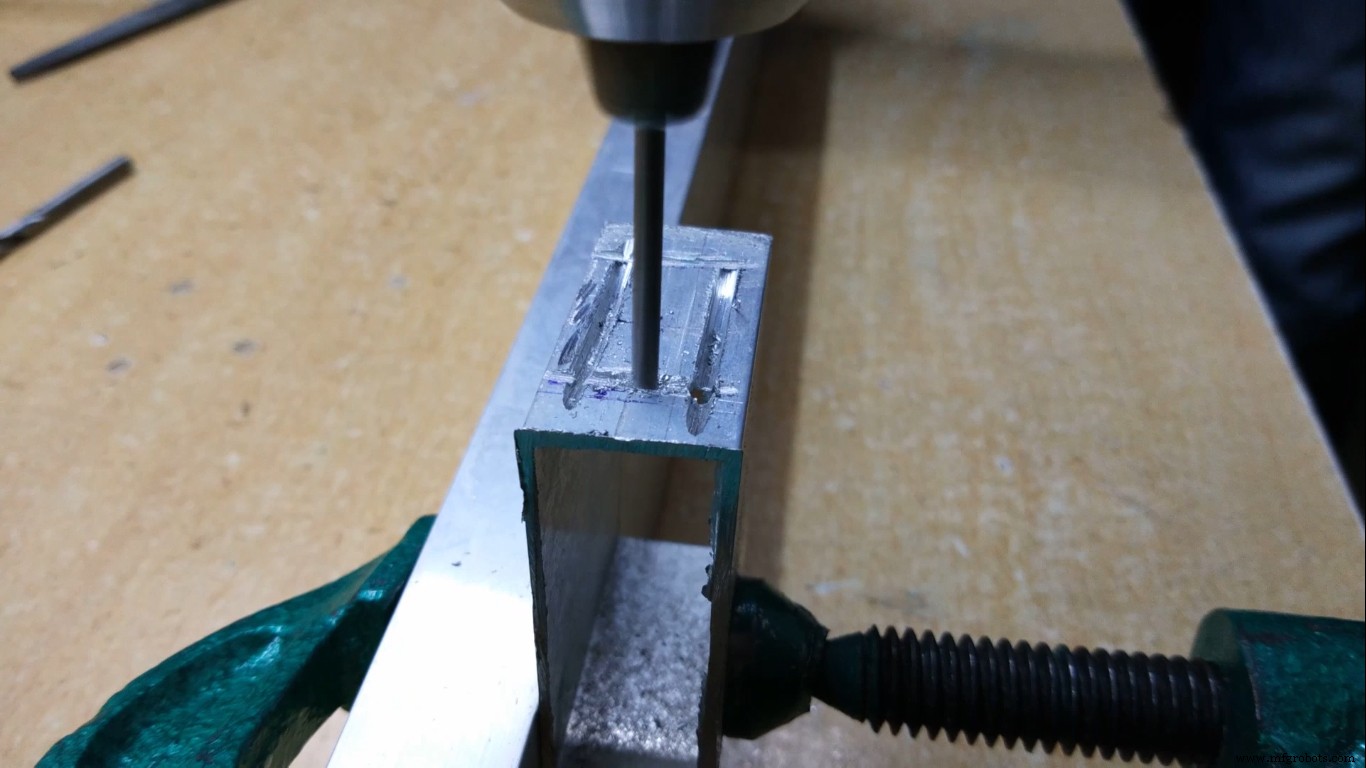

• Bohrmaschine
• Winkelschleifer (Flex)

Software & Online-Dienste

• Arduino IDE
• Slic3r (slic3r.org)
• Printrun / Pronterface (pronterface.com)

Über das Projekt

YouTube-Video & PDF-Dokumentation

Alle Details finden sich in meinem YouTube-Video. Ein 26-seitiges PDF mit allen Bauteil-Mengen und Maßen steht im Reiter „Custom parts and enclosures“ zum Download bereit.

Hinweis: Alle Kauf-Links sind nicht-affiliiert. Beziehen Sie die Teile dort, wo es für Sie am günstigsten ist.

Elektrische Komponenten – Kurzübersicht

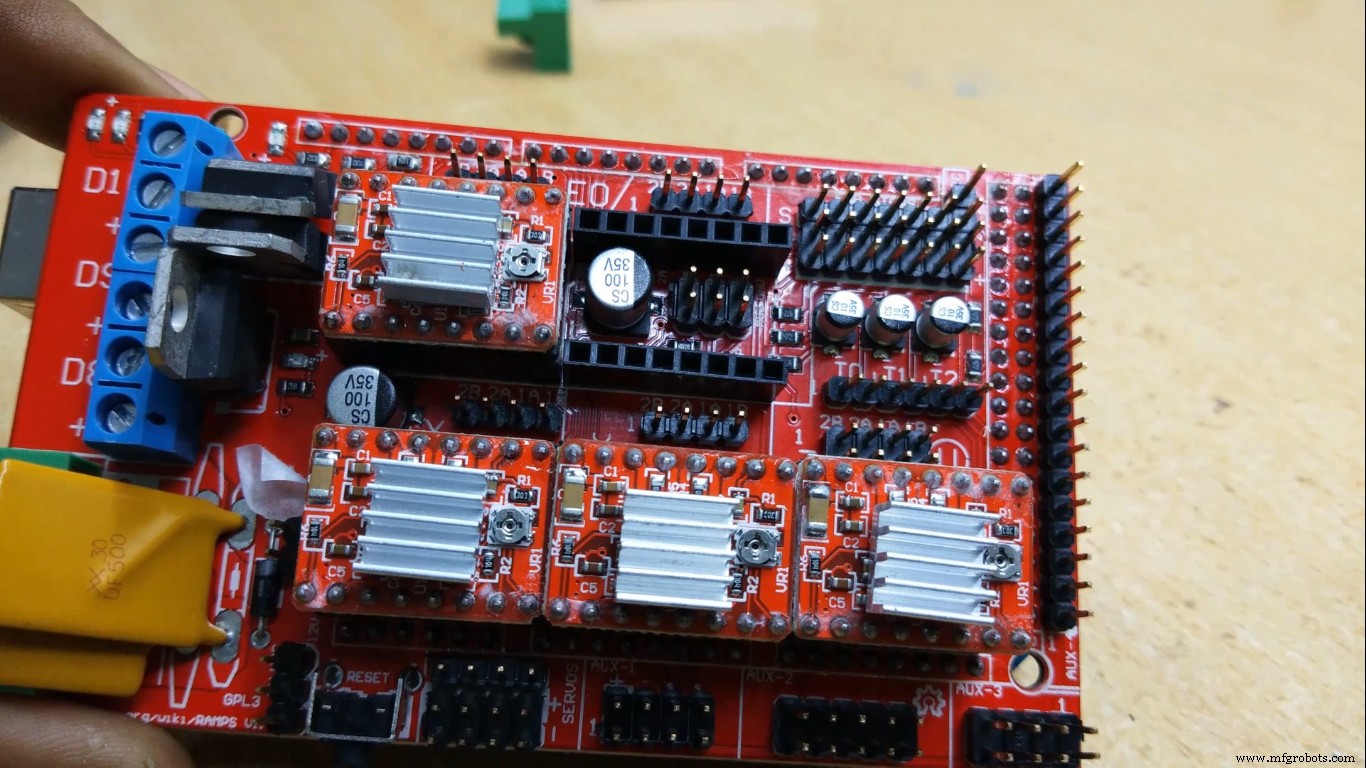

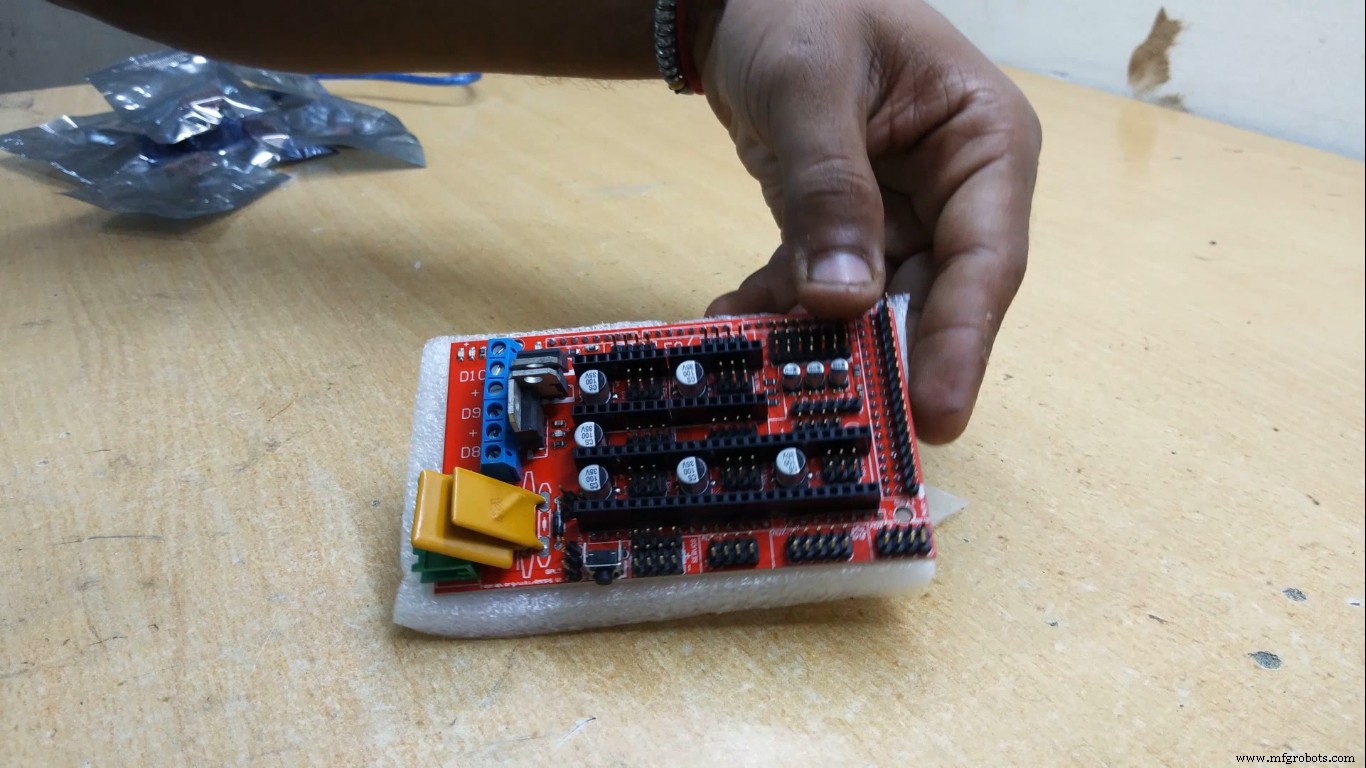

• RAMPS 1.4: Zentrale Schnittstelle zwischen Arduino Mega und Peripherie (Endschalter, Treiber, Heizbett, Hotend).
• Optische Endschalter: Erkennen Endpositionen der X/Y/Z-Achsen (NO/NC). Auch mechanische Endschalter möglich.
• NEMA 17 Schrittmotoren: 200 Schritte/Umdrehung (1,8°/Schritt).
• PCB-Heizbett: Verhindert Warping durch gleichmäßige Erwärmung.
• E3D V6 Hotend: 0,4 mm Düse, Thermistor für präzise Temperaturregelung.
• A4988 Treiber: Notwendig, da Motoren mit 12 V/24 V betrieben werden, Arduino-Pins aber nur 5 V liefern.
• Netzteil 12 V/20 A: 5 Motoren × ~1,2 A/Phase + Peripherie → mind. 20 A.

Rahmenbau

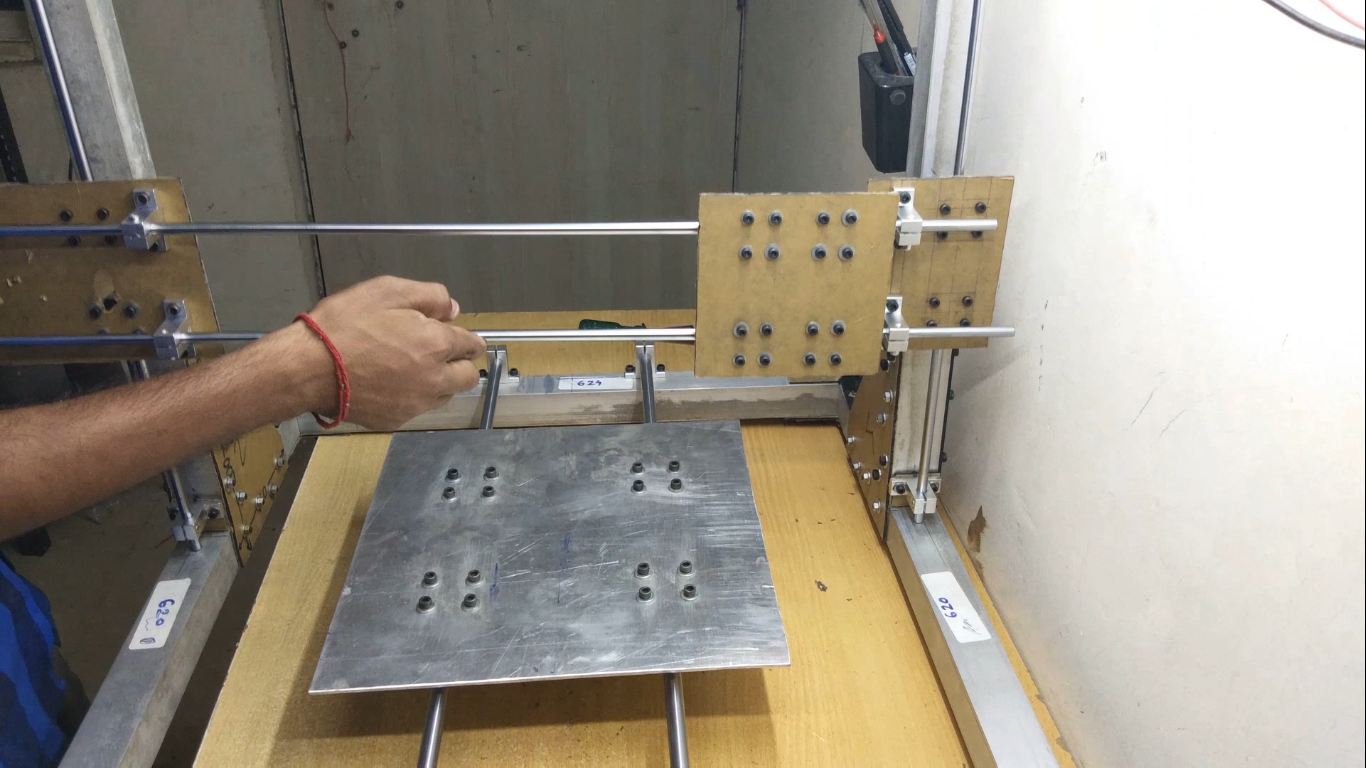

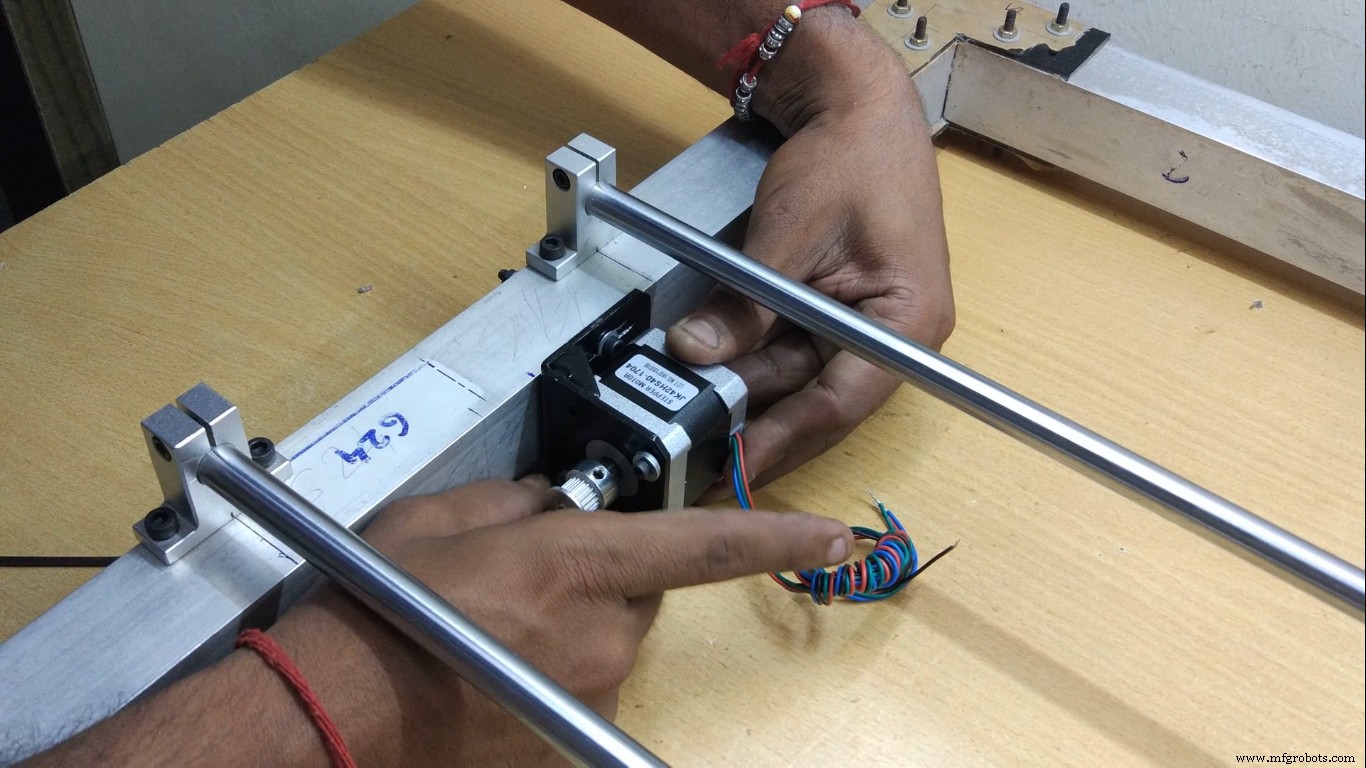

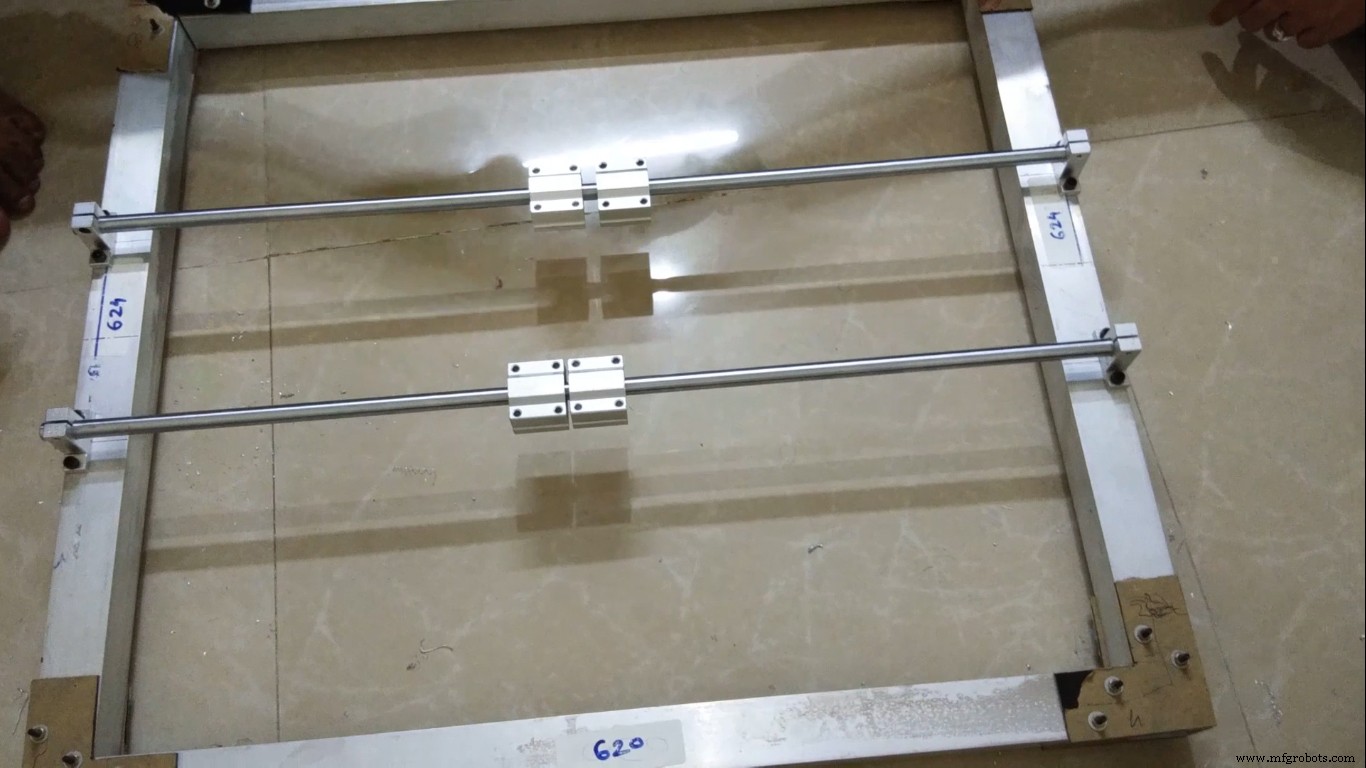

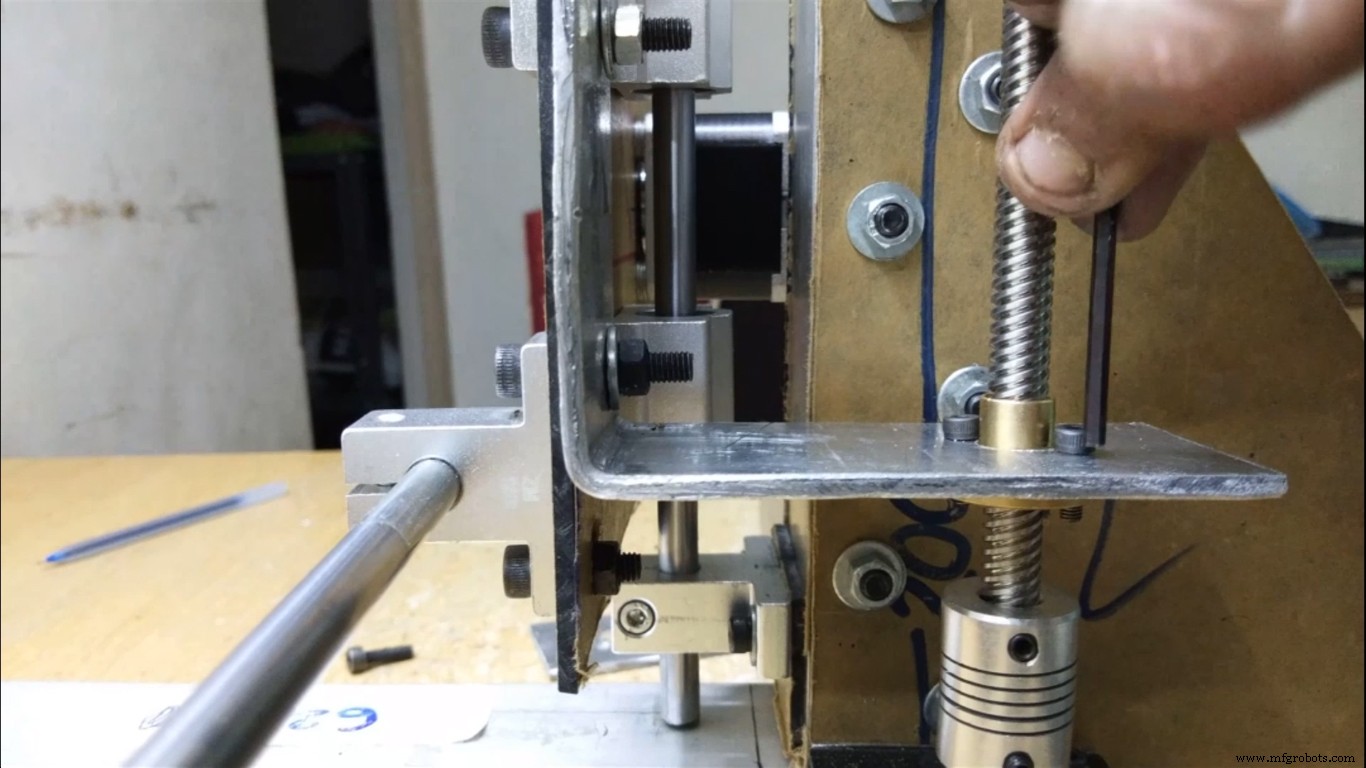

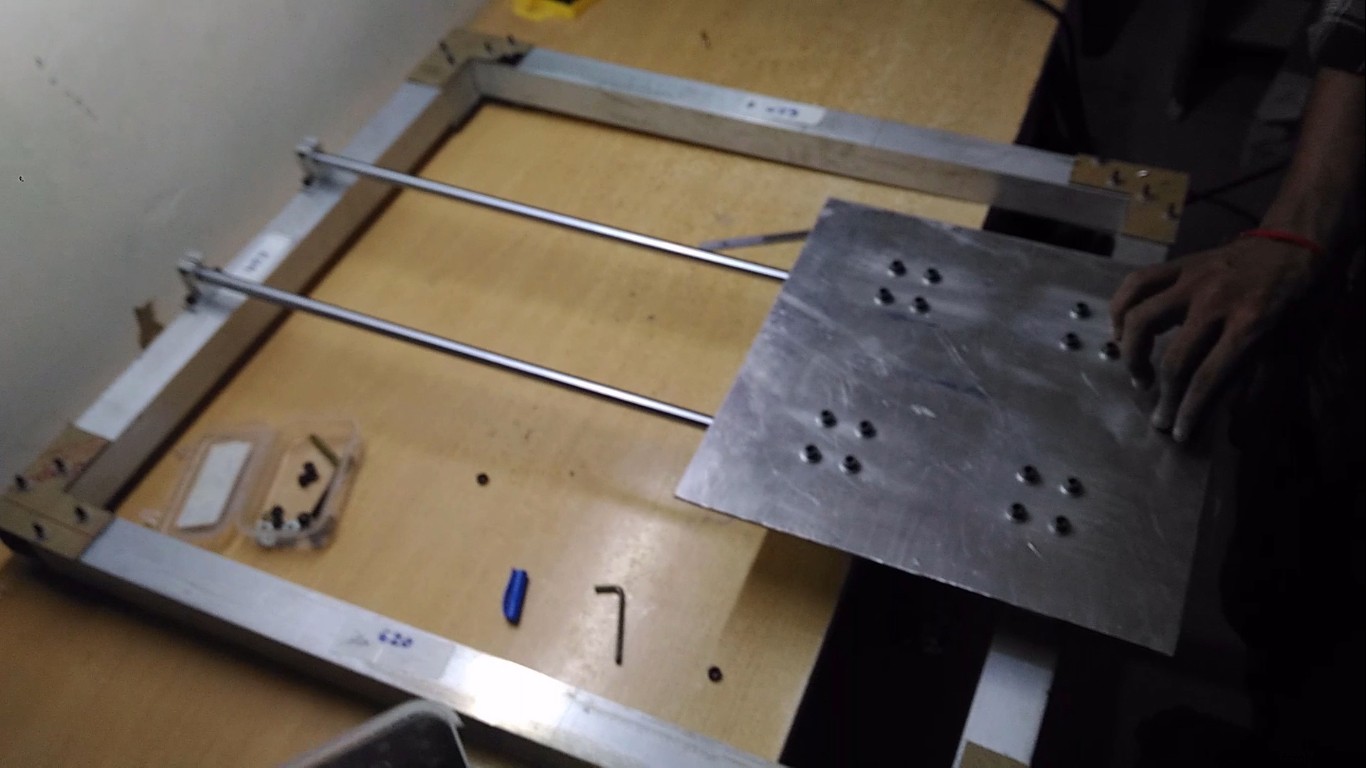

Der Rahmen wird nach dem CAD-Modell aus Aluminiumprofilen und Acrylplatten gefertigt. Alle Maße entnehmen Sie dem PDF. Die Montage erfolgt durch Verschrauben der Profile; lineare Führungen (Wellen + Lager) werden eingebaut. Siehe Bilder und Video für Details.

Elektrischer Anschluss

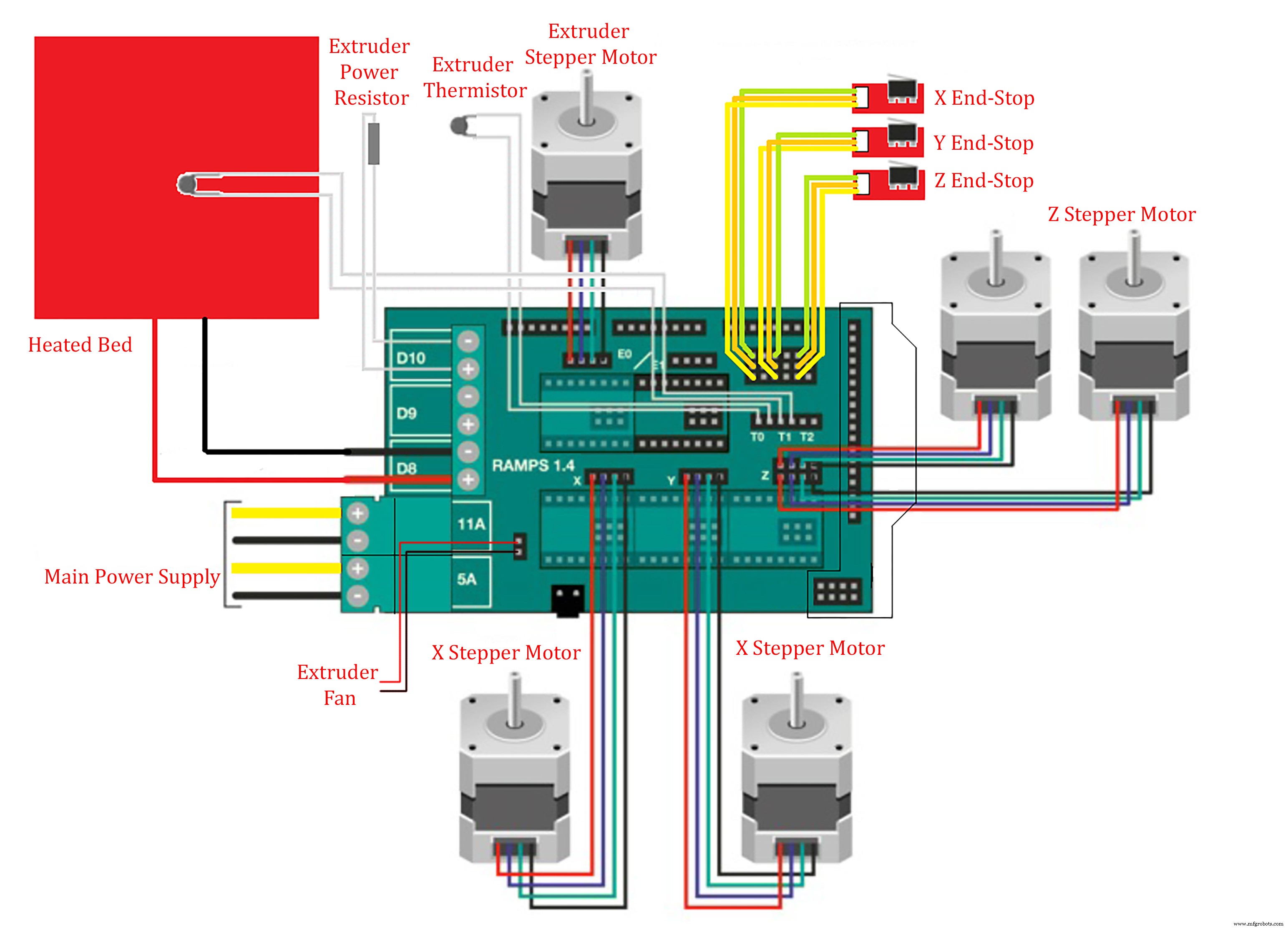

Verdrahtung gemäß Schaltplan (Schrittmotoren, RAMPS 1.4, Arduino Mega, Endschalter, Treiber, Netzteil). Hauptstromversorgung: 12 V/20 A. Details im Video (30:57–33:15).

Firmware & Programmierung

Verwendet wird Marlin Firmware in der Arduino IDE.

• Arduino IDE: arduino.cc
• Marlin Firmware: marlinfw.org

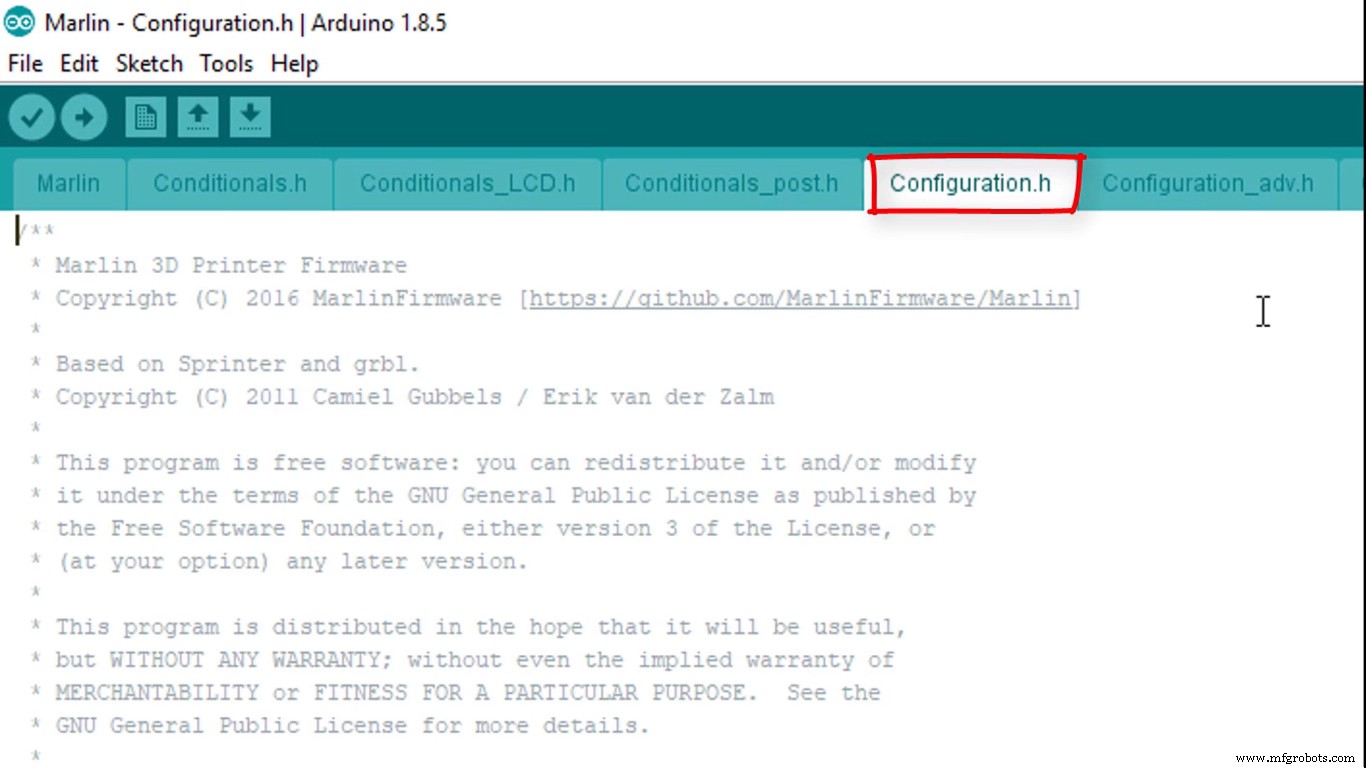

Konfiguration in Configuration.h anpassen (Schritt/mm, Endschalter-Logik, Thermistoren, Bettgröße etc.). Video: 33:18–37:51.

3D-Druck-Software (Slicer & Host)

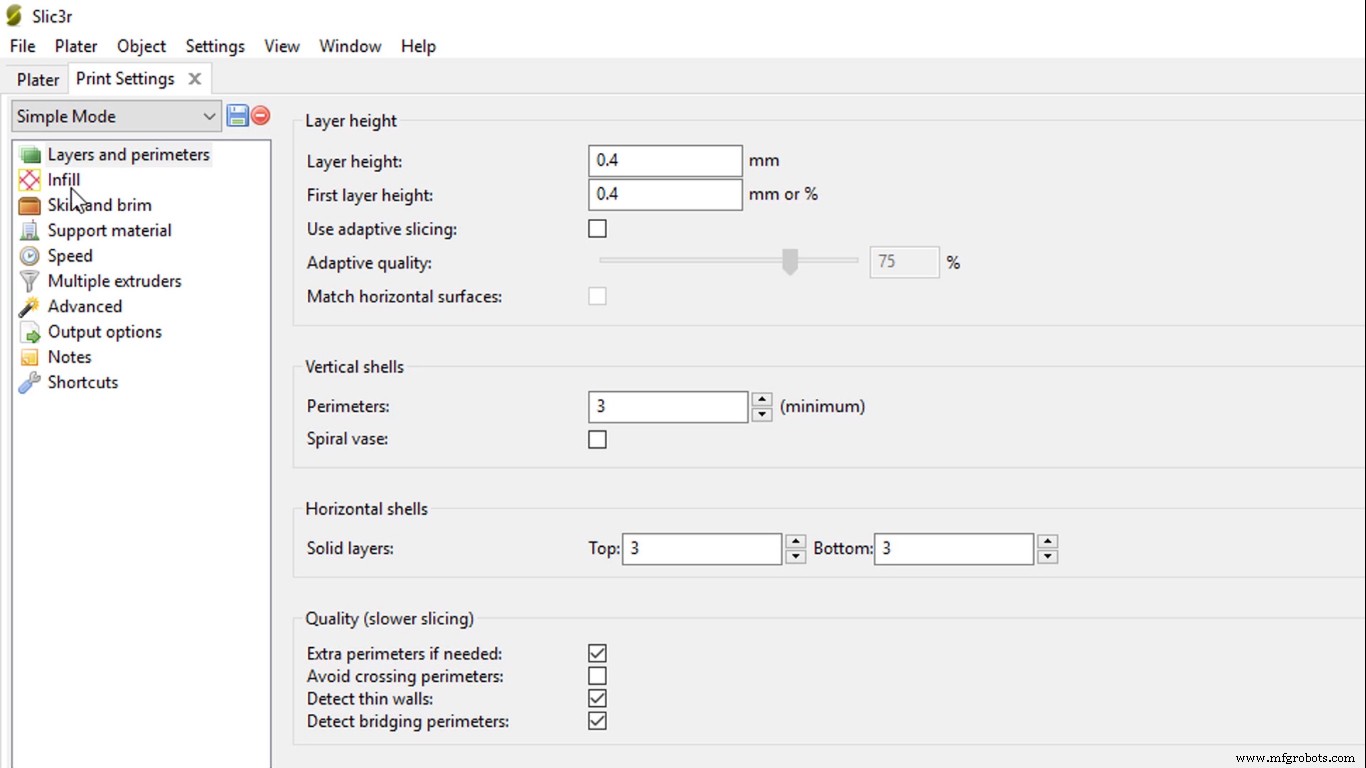

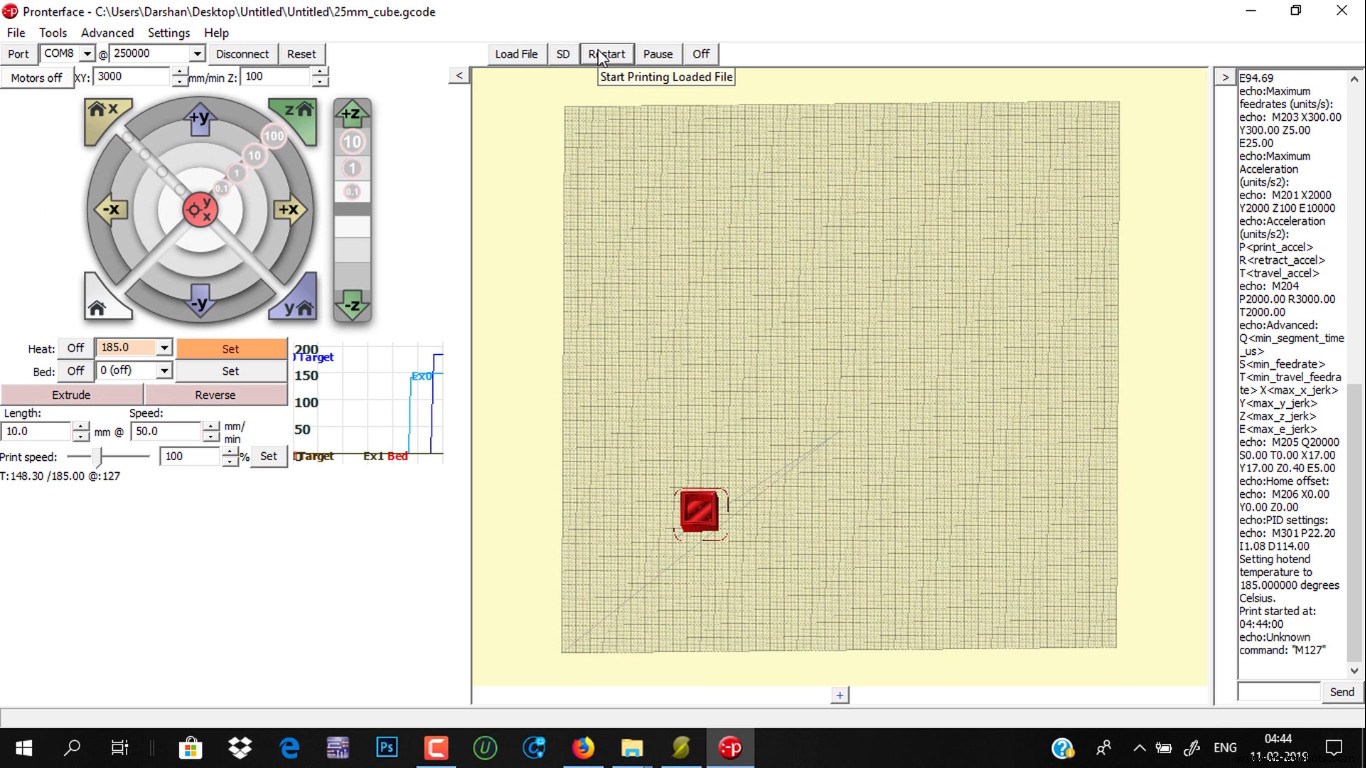

Open-Source-Optionen: Slic3r, Ultimaker Cura, Repetier-Host. Ich nutze Slic3r zum Slicen und Printrun (Pronterface) als Host-Software.

• Slic3r: slic3r.org
• Printrun: pronterface.com

Video: 38:24–43:10.

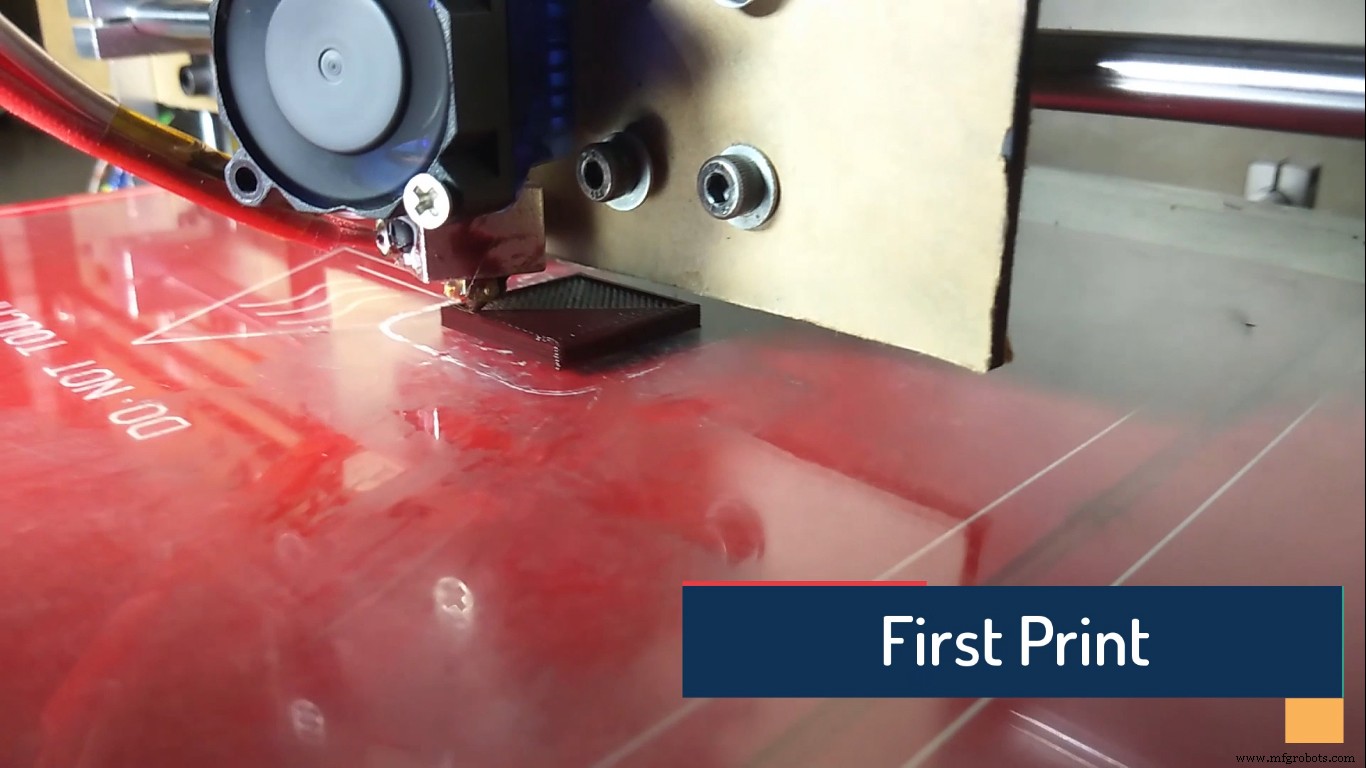

Ergebnis – Erste Drucke

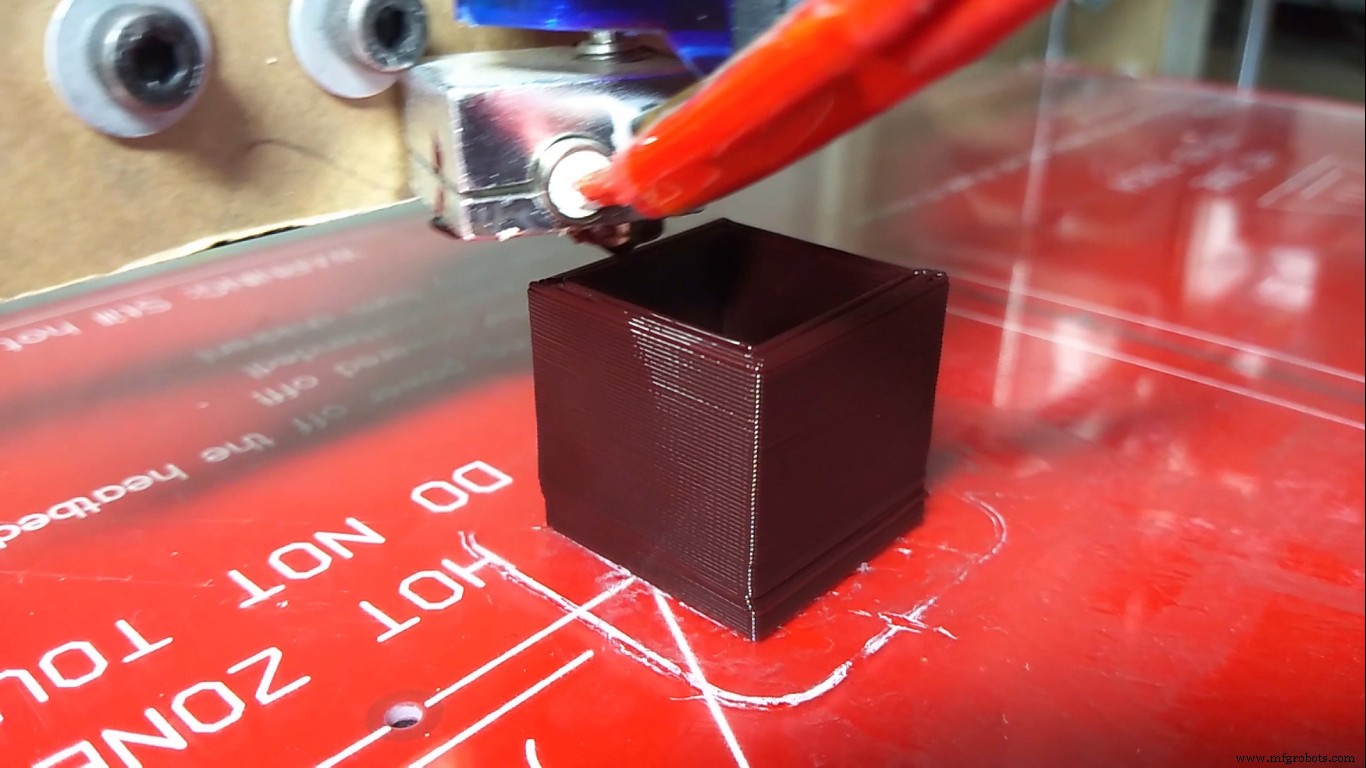

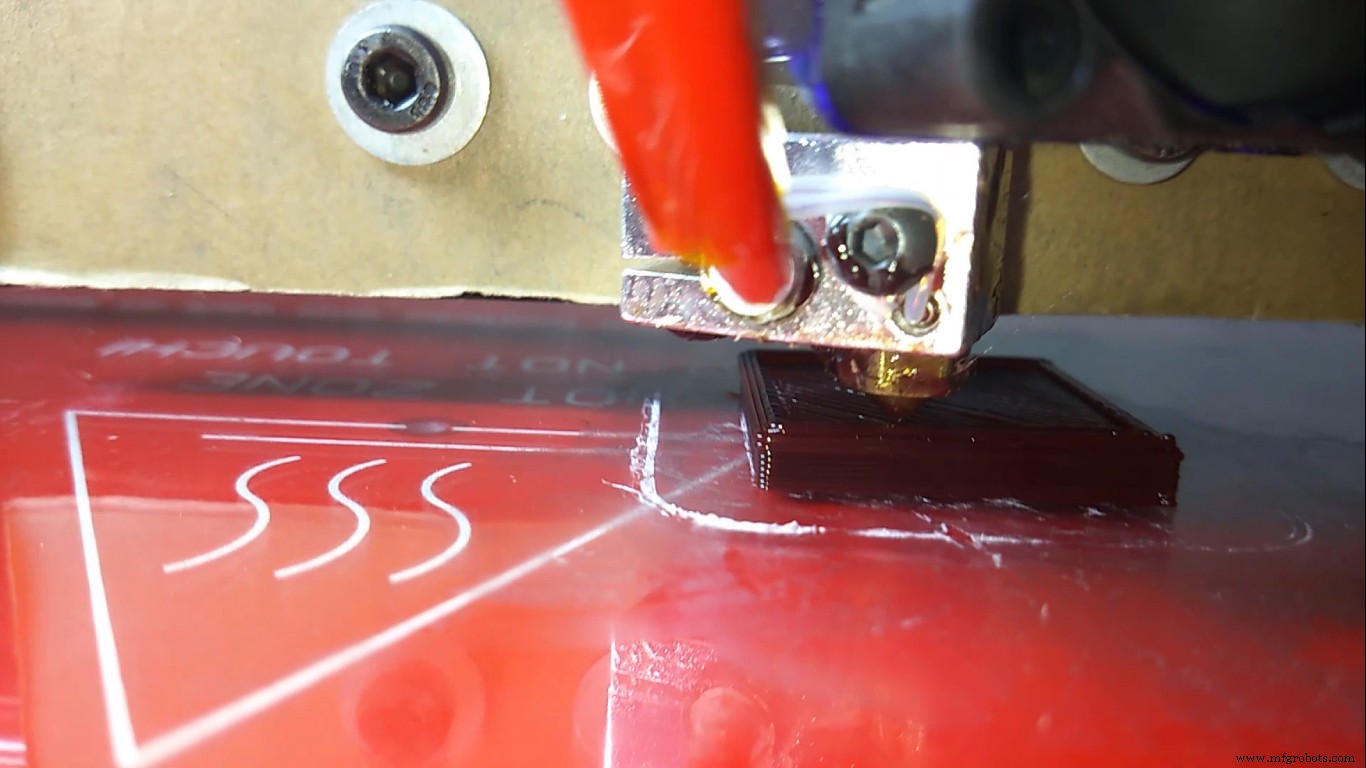

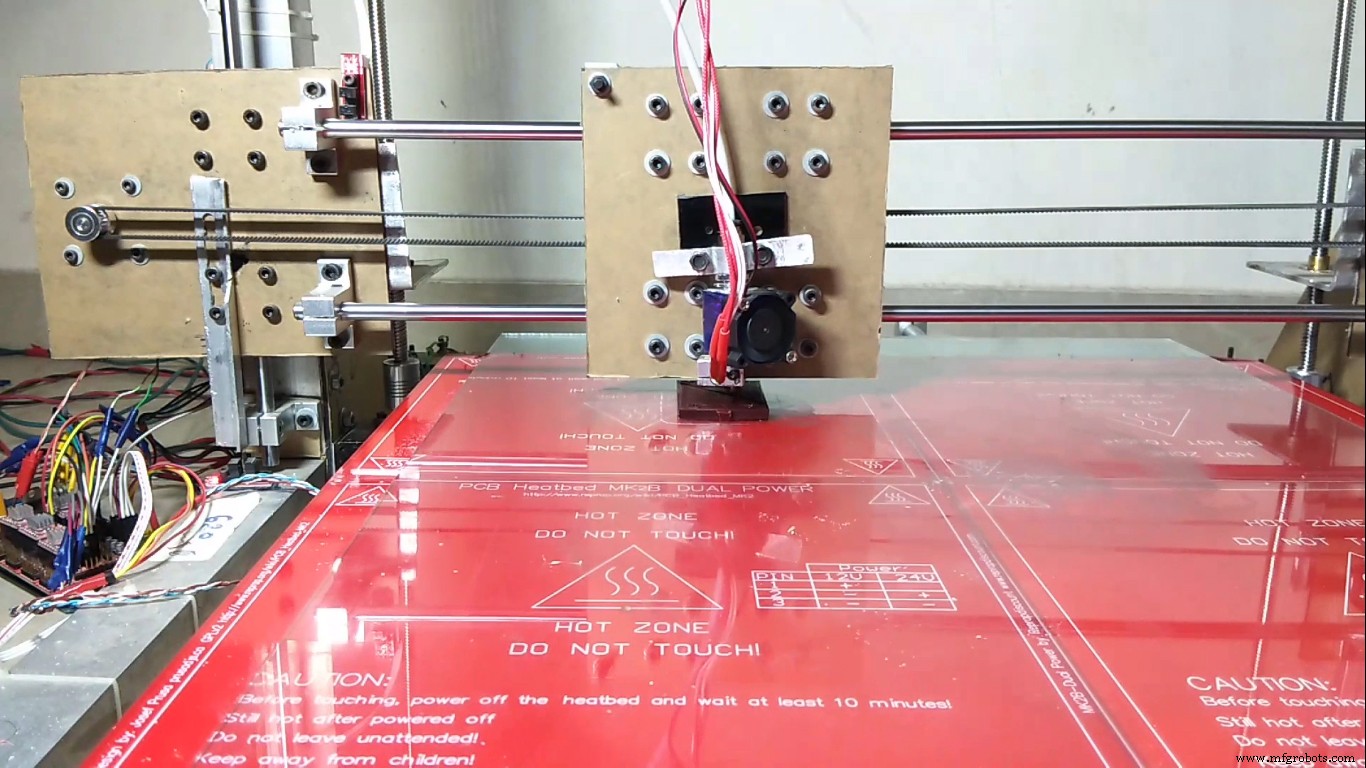

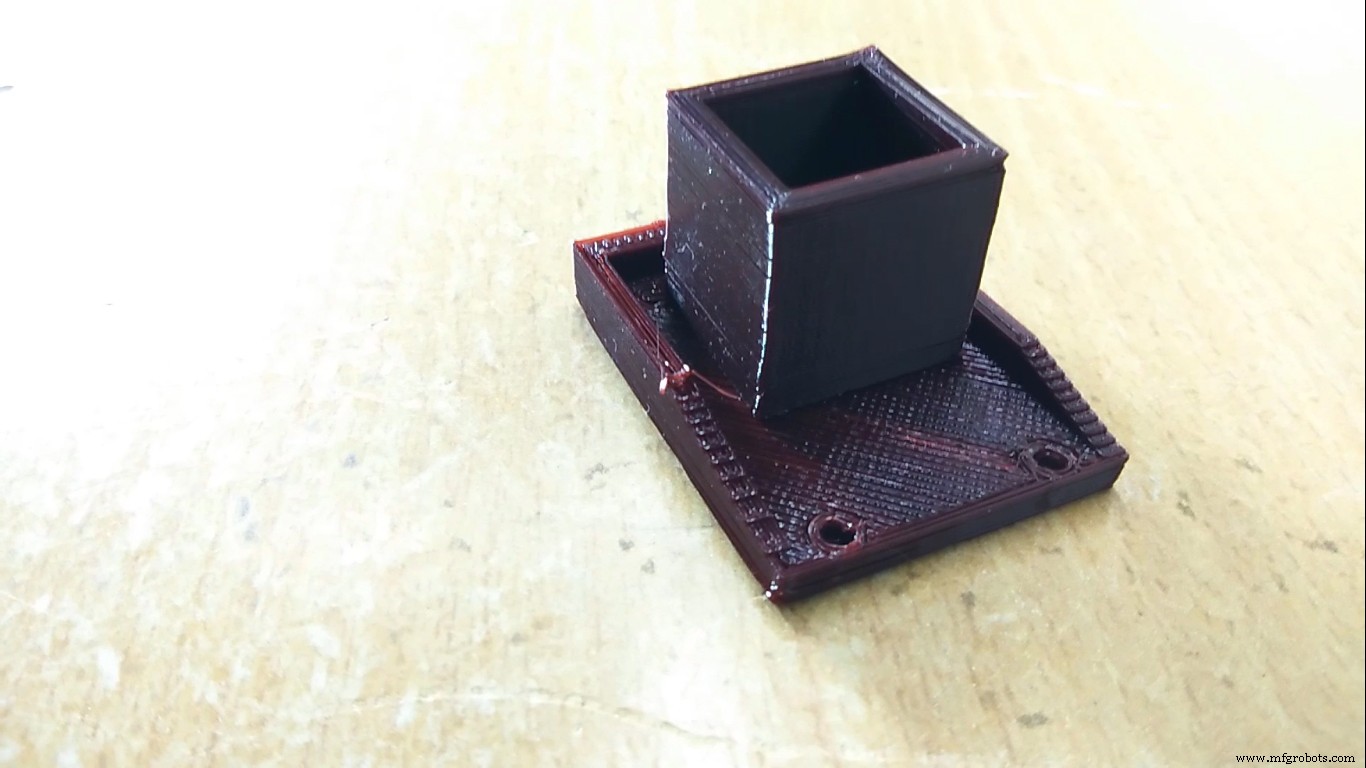

Nach Fertigstellung lief der erste Druck erfolgreich. Die Bilder zeigen Testwürfel und funktionale Teile.

Code

Marlin-1.1.x.zip (Marlin Firmware)

Arduino

Keine Vorschau (nur Download).

3D-Druck-Teile & Gehäuse

• 25 mm Kalibrierwürfel
• PDF: Rahmenmaße, Bauteillisten, Stückzahlen (26 Seiten)

Schaltplan
