Anleitung:3D-Drucker-Tippänderung auf Ihrem Stratasys

Von Zeit zu Zeit sieht ein 3D-gedrucktes Teil so aus, als ob es erfolgreich gedruckt wurde, aber wenn es aus der Bauplattform entfernt wird, bröckelt es, wenn es belastet wird. In anderen Fällen zeigt der Drucker wiederholt den Fehler „Fehler beim Laden“ an. In diesem Fall besteht die häufigste Lösung darin, einfach die Spitzen im Druckkopf auszutauschen. Es ist wichtig, alle 2000 Druckstunden einen Düsenwechsel an Ihrem Stratasys 3D-Drucker durchzuführen, um sicherzustellen, dass die Teilequalität erhalten bleibt.

Der hier erläuterte Prozess gilt für Stratasys Uprint, Dimension 1200 und Fortus 250. Der Düsenwechselprozess ist bei allen drei dieser Maschinen gleich.

Starten des Spitzenwechselprozesses auf Ihrem Stratasys 3D-Drucker

Versetzen Sie die Maschine zunächst in den Wartungsmodus. Wählen Sie im Hauptmenü „Wartung“ und dann „Maschine“. Von hier aus kann die Maschine einen Kalibrierungsschritt durchlaufen und den Kopf in die Serviceposition bewegen. Sobald die Maschine kalibriert ist, wählen Sie „Tipps“ und dann „Ersetzen“.

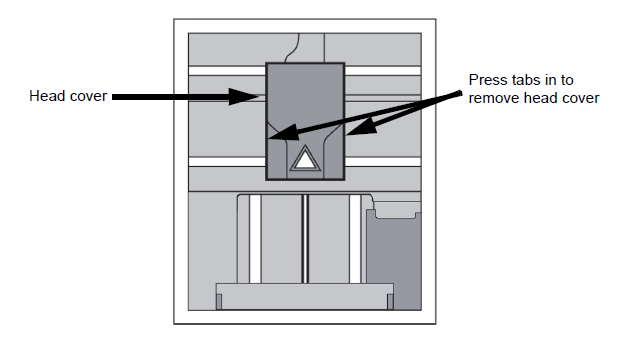

Die Maschine entlädt dann das geladene Material, erhitzt die Spitzen und bringt den Kopf wieder in die Serviceposition. Stellen Sie sicher, dass Sie hitzebeständige Handschuhe tragen, da die Kammer extrem heiß wird. Entfernen Sie die durchsichtige Abdeckung, indem Sie die Seiten eindrücken und vom Kopf wegziehen.

Entferne die alten Tipps

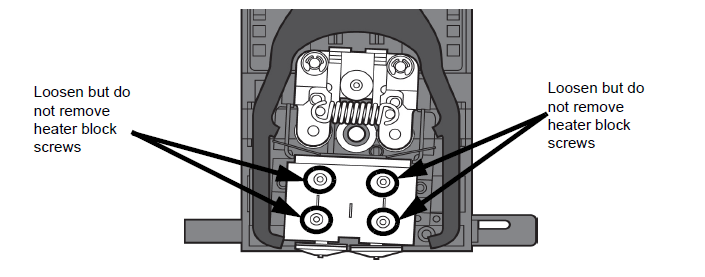

Verwenden Sie als nächstes Ihren gelben 7/64-Zoll-Inbusschlüssel mit T-Griff und lösen Sie die beiden Schrauben für jede der Spitzen. Entfernen Sie die Schrauben nicht – lösen Sie einfach genug, um den Druck der Klemmen an den Spitzen zu lösen.

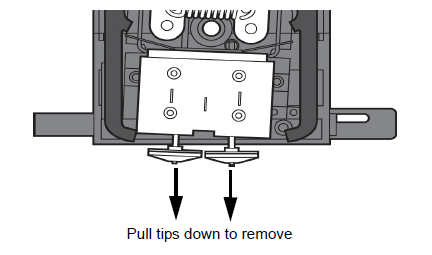

Greifen Sie mit einer Spitzzange den Spitzenschutz und ziehen Sie die Spitze nach unten, um die gesamte Spitze zu entfernen. Wiederholen Sie diesen Vorgang sowohl für die Stützspitze als auch für die Modellspitze.

So erkennen Sie Support- und Modelltipps

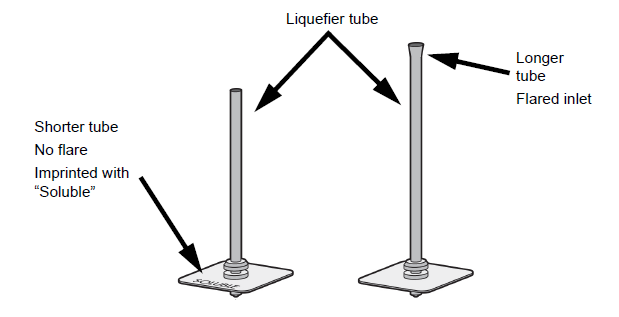

Sofern Sie keinen BST-Drucker haben, müssen Sie bestimmen, welcher Tipp welcher ist. Wenn Sie einen BST-Drucker haben, sind beide Tipps gleich. Auf einer Spitze sollte das Wort „löslich“ aufgedruckt sein; Dies ist die Stützspitze und wird in die linke Seite des Kopfes gehen. Der andere sollte länger sein und einen ausgestellten Einlass haben; Dies ist die Modellspitze und geht in die rechte Seite des Kopfes.

Setzen Sie als nächstes die Spitzenschutzbleche auf, indem Sie die Spitze vollständig in das Spitzenschutzblech drücken. Sie werden feststellen, dass die Spitzen in einer Aussparung im Spitzenschutz sitzen

Installieren Sie die Spitzen an ihren jeweiligen Seiten, indem Sie den Einlass der Spitze in die Nut im Heizblock schieben. Stellen Sie sicher, dass die Lasche am Spitzenschutz zur Rückseite der Maschine zeigt und die Spitze vollständig in den Heizblock eingeführt ist. Halten Sie die Spitze mit einer behandschuhten Hand oder einer Spitzzange fest und ziehen Sie die Schrauben fest. Ziehen Sie sie bis zu dem Punkt fest, an dem Sie den T-Griff nur ein wenig nachgeben. Bringen Sie nun die Abdeckung wieder an und schließen Sie die Tür.

Auf dem Bildschirm sollte „Tipps ersetzt?“ angezeigt werden. wähle ja. Dadurch wird Ihr Zähler in der Druckersoftware auf Null gesetzt. Der Drucker fordert Sie dann auf, Material hinzuzufügen. Setzen Sie sowohl die Modell- als auch die Trägermaterial-Patrone ein und wählen Sie „Beide laden“ auf dem Druckerbildschirm.

Führen Sie die Spitzenkalibrierung durch

Sobald beide Materialien erfolgreich geladen wurden, wählen Sie „Startpart“ und der Drucker beginnt mit dem Drucken. Der Drucker kalibriert automatisch seinen Z-Offset und druckt dann den XY-Kalibrierungsteil. Entfernen Sie nach Abschluss des Druckvorgangs das Fach und überprüfen Sie das Kalibrierungsteil. Achten Sie darauf, wo die Stützstraße am besten zwischen den Modellstraßen für X und Y zentriert ist. Es kann hilfreich sein, bei der Inspektion des Teils eine Lupe zu verwenden.

Wählen Sie auf den Bildschirmen des Druckers „Inkrement“ oder „Dekrement“, um die Messwerte aus dem Kalibrierungsteil für X und Y einzugeben. Wählen Sie „Fertig“, wenn Sie fertig sind, und das Gerät kehrt zum Wartungsmenü zurück. Wenn Sie noch einmal auf „Fertig“ klicken, kehrt der Drucker in den Ruhezustand zurück und Sie sind mit dem Austauschen der Spitzen an Ihrem Drucker fertig.

Schlussfolgerung

Die Spitzen an jedem FDM 3D-Drucker gelten als Verbrauchsmaterial und müssen regelmäßig ausgetauscht werden, um eine gleichbleibende Druckqualität zu gewährleisten. Wenn Teile nach dem Austauschen der Spitzen immer noch nicht so stark sind, wie sie sein sollten, müssen möglicherweise andere Teile ersetzt werden. Rufen Sie den Stratasys-Support unter 1 (800) 801-6491 an.

---
