Unterschied zwischen Wasserrohrkessel und Feuerrohrkessel

Unterschied zwischen Wasserrohrkessel und Feuerrohrkessel

Im heutigen Artikel lernen wir den Unterschied zwischen Wasserrohrkessel und Flammrohrkessel kennen oder in einfachen Worten Feuerrohrkessel gegen Wasserrohrkessel .

Wir wissen, dass der Boiler an Bord zur Stromerzeugung verwendet wird und eines der wichtigsten Dinge auf Schiffen ist.

Der Kessel wird grob in Wasserrohrkessel und Flammrohrkessel eingeteilt. Und da sie unterschiedlich kategorisiert werden, bedeutet dies, dass es einige Unterschiede zwischen ihnen geben muss, entweder in Bezug auf Funktion, Wartung, Betrieb oder wirtschaftliche Unterschiede. In diesem Artikel geht es um ihre Unterschiede.

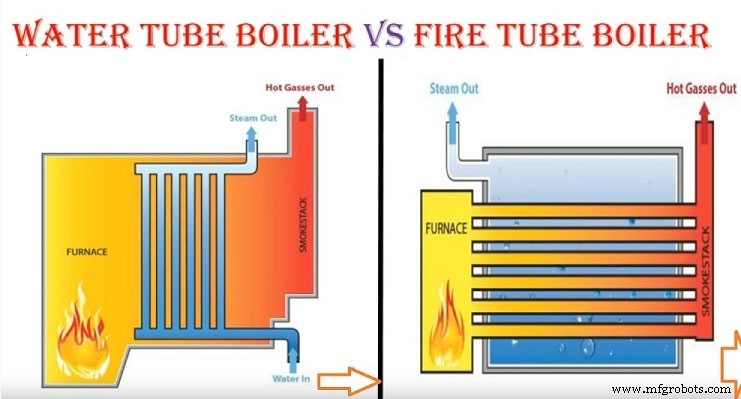

Feuerrohrkessel vs. Wasserrohrkessel

Wasserrohrboiler	Feuerrohrkessel
1. Das Wasser fließt innerhalb des Rohres und die heißen Verbrennungsgase strömen außerhalb des Rohres.	1. Die heißen Gase strömen innerhalb des Rohrs und das Wasser befindet sich außerhalb des Rohrs.
2. Dies sind in der Regel Hochdruckkessel mit bis zu 70-100 Bar.	2. Dies sind in der Regel Nieder- oder Mitteldruckkessel bis 25 Bar.
3. Schnellere Dampfproduktion.	3. Niedrigere Dampfproduktionsrate.
4. Effizienter	4. Weniger effizient
5. Diese Kessel werden meist extern befeuert.	5. Diese werden intern gefeuert. Der Ofen wird an einem Ende des Feuerrohrs platziert.
6. Geeignet für Großkraftwerke.	6. Geeignet für kleine Kraftwerke.
7. Da der Betriebsdruck hoch ist, ist auch die Explosionsgefahr hoch.	7. Explosionsgefahr ist geringer, da weniger Betriebsdruck.
8. Benötigt weniger Stellfläche.	8. Nimmt viel Bodenfläche ein.
9. Aufgrund der Komplexität ist für die Bedienung eine Fachkraft erforderlich.	9. Weniger komplex, weniger Geschick erforderlich.
10. Leicht zu reinigen, da von außen befeuert	10. Schwierig zu reinigen, da intern gebrannt.
11. Der Schalendurchmesser ist kleiner.	11. Der Durchmesser der Schale ist größer.
12. Einfache Wartung.	12. Schwierige Wartung
13. Da Wasser im Inneren des Rohrs fließt, ist eine Wasserbehandlung erforderlich, um die Bildung von Ablagerungen zu verhindern.	13. Eine Wasseraufbereitung ist nicht erforderlich.
14. Umweltfreundlicher	14. Weniger umweltfreundlich
15. Die Betriebskosten sind hoch	15. Die Betriebskosten sind geringer.
16. Beispiele:Babcock- und Wilcox-Kessel, Stirling-Kessel, La-Mont-Kessel, Benson-Kessel, Löffler-Kessel, Schafgarben-Kessel	16. Beispiele:Simple Vertical Boiler, Coachran Boiler, Lancashire Boiler, Cornish Boiler, Scotch Boiler, Locomotive Boiler, Velcon Boiler.

Unterschied zwischen Wasserrohrkessel und Flammrohrkessel in beschreibender Form | Feuerrohrkessel vs. Wasserrohrkessel

Feuerrohrkessel

Beim Flammrohrkessel werden, wie der Name schon sagt, die heißen Verbrennungsgase (Rauchgase) durch die Rohre geleitet, die innerhalb der zylindrischen Trommel angeordnet sind und die Außenseite der Rohre vom Wasser umgeben sind.

Die Wärmeübertragung erfolgt zwischen den heißen Gasen und dem umgebenden Wasser durch die Rohre. Dieser erwärmt das Wasser und wandelt es in Dampf um.
Feuerrohrkessel sind im Vergleich zu Wasserrohrkesseln einfach im Aufbau und werden aufgrund ihres günstigeren Preises als deren Alternative eingesetzt.

Diese werden im Allgemeinen in kleinen Industrien verwendet, da der Betriebsdruck von Flammrohrkesseln niedrig ist.

Weitere Vorteile von Flammrohrkesseln sind ihre kompakte Größe und die Fähigkeit, Schwankungen im Dampfbedarf effizienter zu bewältigen.
Es gibt auch bestimmte Nachteile von Flammrohrkesseln, wie z wandeln diese Wassermenge in Dampf um und sind nicht in der Lage, mit einem plötzlichen Anstieg der Last fertig zu werden.

Wasserrohrkessel

Nun zum Wasserrohrkessel kommend (d.h. Wasser im Rohr), läuft das Wasser im Inneren des Rohres und die heißen Gase werden über die Außenfläche des Rohres geleitet.

Die Wärme wird von den heißen Gasen auf das Wasser in den Rohren übertragen und in Dampf umgewandelt.

Da der Dampf in den Rohren erzeugt wird, können die Wasserrohrkessel mit höherem Druck betrieben werden als die Flammrohrkessel und werden daher in der Großproduktion eingesetzt, die einen hohen Druck und eine hohe Dampfleistung erfordert.

Vorteile

Wasserrohrkessel sind im Allgemeinen mit mehr als einem Brenner ausgestattet und wir können diese Brenner entweder einzeln oder in Parallelkombination für einen einzelnen Ofen verwenden.

Dies bietet eine Möglichkeit für kontrollierte Abschaltungen, sodass Wartungsarbeiten durchgeführt werden können, ohne den Kessel vollständig abzuschalten.

Die Brenner können auch für den Betrieb mit unterschiedlichen Lasten verwendet werden.
Wasserrohrkessel sind auch mit einer speicherprogrammierbaren Steuerung zur Steuerung und Aufrechterhaltung des ordnungsgemäßen Betriebs der mitgelieferten Brenner ausgestattet.

Sie steuern auch die Überhitzer- und Speisewassersysteme.
Da das Volumen der Dampferzeugungsfläche in Wasserrohrkesseln geringer ist, können Wasserrohrkessel Hochdruckdampf und eine schnellere Geschwindigkeit als das Feuerrohr erzeugen Kessel.

Je nach Bauart und Einsatzort können sie auch Heiß- oder Sattdampf erzeugen. Sie können mit höherem Druck betrieben werden.
Der Wasserrohrkessel kann so konstruiert werden, dass er aschereiche Brennstoffe in Verbindung mit den Rußgebläsen und einer geeigneten Aschehandhabungs- und Rauchgasreinigungsausrüstung verwendet, um die Umweltvorschriften einzuhalten.

Nachteile

Obwohl wir die verschiedenen Vorteile des Wasserrohrkessels gesehen haben, gibt es auch gewisse Nachteile.

Die Investitionskosten für Wasserrohrkessel sind sehr hoch und die Größe des Wasserrohrkessels ist im Vergleich zu Flammrohrkesseln groß, was ihn zu einem Punkt bringt, an dem er meistens an dem Ort gebaut wird, an dem er verwendet werden muss.
Durch den Einsatz von Steuerungssystemen steigen die Komplexität und die Kosten weiter an.

Und um daran zu arbeiten, ist eine entsprechende Schulung erforderlich.
Nun, da wir den anschaulichen Unterschied zwischen Wasserrohrkessel und Flammrohrkessel gesehen haben.

Jetzt ist es leichter, sich an Punktform als an die Beschreibung zu erinnern, obwohl die Beschreibung Ihnen ein besseres Verständnis der Unterschiede vermittelt.

Unterschied zwischen Wasserrohrkessel und Flammrohrkessel |

Feuerrohrkessel vs. Wasserrohrkessel

Die Leute fragen auch

Was ist besser Flammrohrkessel oder Wasserrohrkessel?

Zwischen den beiden Kesseltypen sind Wasserrohrkessel deutlich effizienter als Flammrohrkessel.

Es wird Ihnen klar sein, nachdem Sie die folgenden Gründe gelesen haben:-

1.Wasser wandelt sich sehr schnell in Dampf um. Wenn das Wasser durch die Rohre fließt, wird es nur von Wärme umgeben und nicht umgekehrt.

Da das Rohr weniger Wasser enthält als der Tank des Feuerrohrkessels, dauert es weniger Zeit, dieses Wasser in Dampf umzuwandeln, und verbraucht somit weniger Brennstoff.

Der Wasserrohrkessel erledigte die Arbeit der Dampferzeugung in nur fünf Minuten, verglichen mit einer Stunde oder mehr bei den Feuerrohrkesseln. Infolgedessen können die Kosten für Kraftstoffeinsparungen im Laufe der Zeit erheblich sein

2. Wasserrohrkessel benötigen weniger Wasser. Durch das Erhitzen von Wasser in der Röhre über ein Durchlaufdesign müssen Wasserrohrkessel nicht so viel Wasser speichern, um Dampf zu erzeugen, wodurch sie von Natur aus umweltfreundlicher sind.

3. Wasserrohrkessel können sich leichter an wechselnde Lasten anpassen. Wasserrohrkessel können schneller auf Änderungen im Dampfbedarf reagieren, indem weniger Wasser auf einmal erhitzt wird.

Modular konfigurierte einzelne Einheiten können je nach Bedarf ein- oder ausgeschaltet werden. Das bedeutet, dass wir Kraftstoff und Wasser nur nach Bedarf verwenden und so die Energieverschwendung im Prozess erheblich reduzieren.

4. Wasserrohrkessel scheinen länger zu halten. Die Fähigkeit, effektiver zu arbeiten, stellt auch sicher, dass Kessel für Wasserrohre eine längere Lebenserwartung haben als ihre Gegenstücke für Flammrohre.



Wo werden Wasserrohrkessel eingesetzt?

Wasserrohrkessel werden am häufigsten dort eingesetzt, wo hohe Dampfdrücke erforderlich sind und 3.000 psi überschreiten können.

Wasserrohrkessel können gesättigten oder überhitzten Dampf erzeugen, der für Anwendungen wie die Stromerzeugung mit Dampfturbinen nützlich ist. Darüber hinaus werden solche Kessel häufig in der Prozessindustrie verwendet, einschließlich der Chemie-, Raffinerie- und Zellstoff- und Papierherstellung.

Warum ist ein Wasserrohrkessel effizienter als ein Flammrohrkessel?

In Flammrohrkesseln müssen Rauchgase viel Wasser erhitzen und sind daher langsam und ineffizient.

Aufgrund ihres langsamen Betriebs geht mehr Wärme an die Umgebung verloren. Bei den Wasserrohrkesseln strömen die Rauchgase durch die Wasserrohre und kommen mit weniger Wasser zurecht.

Sie sind daher schnell im Betrieb und es wird weniger Wärme an die Umgebung verschwendet.

Sie sind also effizienter.

Warum kann ein Flammrohrkessel nicht mit einer hohen Kapazität wie ein Wasserrohrkessel hergestellt werden?

Flammrohrkessel werden für Kessel mit kleiner Kapazität und weniger Druck verwendet, da die Wärme zum Verdampfen des Wassers weniger verfügbar ist und auch die Wärme weniger verfügbar ist. Aber im Wasserrohrkessel steht mehr Fläche zum Erhitzen des Wassers zur Verfügung, weil das Rauchgas um die Rohre strömt. Es wird daher für eine höhere Kapazität und einen hohen Druck von ungefähr 127 kg/cm2 oder mehr verwendet.

Was sind die Unterschiede zwischen einem Tankkessel und einem Wasserrohrkessel?

Sie beziehen sich möglicherweise auf „Feuerrohr“ vs. „Wasserrohr“. Im ersteren Fall ist der gesamte Tank mit unter Druck stehendem Wasser und Dampf gefüllt, wobei Feuer in Rohren durch den Tank fließt. Diese Form wird außer in historischen Anlagen nicht mehr verwendet.

Übermäßiger Druck aufgrund einer technischen Fehlfunktion oder eines Bedienungsfehlers kann dazu führen, dass der gesamte Tank platzt und Menschen in der Nähe getötet werden. Eine solche Wasserleitung wird niemals explodieren, weil der gesamte Druck in den Leitungen ist und der Tank heiße Gase hat. Wenn das Rohr reißt, strömt der Dampf harmlos in den Feuerraum.

Dies waren also einige der grundlegenden Unterschiede zwischen Wasserrohrkessel und Feuerrohrkessel die in diesem Artikel sowohl in tabellarischer als auch in beschreibender Form behandelt werden. Feuerrohrkessel vs. Wasserrohrkessel ist eines der häufigsten Dinge, die Menschen im Allgemeinen fragen. Wenn Ihnen dieser Artikel gefallen hat, teilen Sie ihn bitte mit Ihren Freunden und geben Sie Ihr Feedback im Kommentar unten ab.
