Honen und Läppen von präzisionsgedrehten Komponenten

Ungefähr 30 % der Komponenten, die Pioneer Service für unsere Kunden herstellt, müssen nach dem Bearbeitungsprozess geschliffen werden. Standardschleifen (sowohl spitzenlos als auch zentriert) erzeugt eine feinere Oberflächengüte und/oder genauere Abmessungen, als dies während des Drehprozesses auf einem CNC-Swiss- oder CNC-Drehzentrum erreicht werden kann.

Darüber hinaus gibt es zwei Arten von Spezialschleifdiensten, die für die Endbearbeitung des Innendurchmessers (Innendurchmesser), spezifische Merkmale (Kegel, Schlitze, Abflachungen, Löcher) und extrem feine Endbearbeitungs- und enge Toleranzanforderungen an einem Außendurchmesser (Außendurchmesser) verwendet werden. Diese Prozesse sind Honen und Läppen.

Was ist der Unterschied zwischen Honen und Läppen?

Beim Standardschleifen wird eine Scheibe mit unterschiedlicher Körnung (scharfe Partikel) gegen die Oberfläche des bearbeiteten Bauteils gedreht. Material auf der Komponente wird während des Prozesses entfernt, um eine bestimmte Oberfläche oder Abmessung zu erreichen.

Honen und Läppen sind eher Polierverfahren als Schleifverfahren. Während des Prozesses wird viel weniger Material entfernt, aber die Oberfläche des Bauteils erreicht ein extrem feines Finish oder eine enge Maßtoleranz. Sie werden oft spezifiziert, wenn die Anwendung eine enge Passung zwischen zusammenpassenden Teilen erfordert, was in der Luft- und Raumfahrt und der medizinischen Industrie üblich ist.

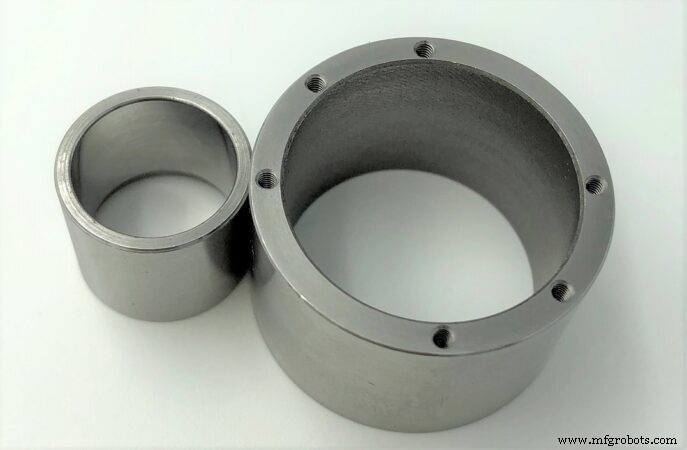

Foto:Element (1) zeigt eine ID, die einen Honprozess für eine polierte Oberfläche durchlaufen hat. Pos. (2) zeigt ein Drehteil mit Standardfinish am ID.

Technisch gesehen wird Läppen am Außendurchmesser eines Teils durchgeführt. Honen wird verwendet, wenn Teile an einer Bohrung, einem gebohrten Loch oder dem Innendurchmesser eines Rohrs nachbearbeitet werden müssen. Die Begriffe werden jedoch häufig synonym verwendet, was zu Verwirrung führt.

Muss ich honen oder läppen?

Beim Honen wird ein Stein (Honstein genannt) mit einer bestimmten Körnung mit kontrolliertem Druck und in einem bestimmten Muster gegen das Bauteil gedreht. Beim Läppen wird das Bauteil an stationären Platten vorbeigeführt, die mit einer Schleifpaste behandelt wurden. Optisch erzeugt das Läppen normalerweise eine matte Oberfläche und das Honen eine spiegelnde Oberfläche.

Es gibt eine Vielzahl von Arten von Geräten, die verwendet werden, um Hon- und Läppanforderungen zu erfüllen, abhängig von den Komponentenmerkmalen:

• Wohnung (um eine bestimmte Ebenheits- und Parallelitätsanforderung zu erreichen)
• Zylindrisch (sowohl für ID- als auch für OD-Oberflächen, um eine bestimmte Größe, Geradheit, Rundheit, Konzentrizität und Mikro-Finish zu erreichen)
• Verjüngung (für konische Innen- und Außenflächen)
• Löcher und Schlitze (sowohl offene als auch geschlossene) können geschliffen werden, um ein bestimmtes Mikrofinish zu erzielen
• Senkbohrung (um eine bestimmte Geradheit oder Mikro-Finish zu erreichen)
• Doppelte Oberfläche (erzeugt gleichzeitig eine glatte und strukturierte Oberfläche (auch bekannt als Plateauhonen)

Maschinen haben viele dieser Prozesse automatisiert, aber manchmal werden Kleinserien von Hand fertiggestellt.

Während die Ausrüstung von Pioneer Service nicht zum Honen oder Läppen ausgelegt ist, haben wir eine Reihe hervorragender Partner, mit denen wir die Arbeit außergewöhnlich erledigen können. Haben Sie ein Projekt, das wir überprüfen oder anbieten sollen? Kontaktieren Sie uns !
