Automatisches Straßenlaternen-Steuerungssystem mit LDR und Transistor BC 547

Grundlegendes elektronisches Projekt – Automatisches Straßenlaternensteuerungssystem

Hier ist unser neues einfaches Elektrik-/Elektronikprojekt über ein automatisches Straßenlaternensteuerungssystem für Studenten und Bastler .

Eigenschaften:

• Es ist ein einfaches und leistungsstarkes Konzept, das einen Transistor (BC 547 NPN) als Schalter verwendet, um das Straßenbeleuchtungssystem automatisch ein- und auszuschalten.
• Das Licht wird automatisch eingeschaltet, wenn das Sonnenlicht unter den sichtbaren Bereich unserer Augen fällt. (zB abends nach Sonnenuntergang).
• Es schaltet das Licht automatisch aus, wenn Sonnenlicht darauf fällt (d. h. auf LDR), z. B. morgens, indem ein Sensor namens LDR (Light Dependent Resistor) verwendet wird, der das Licht genau wie unsere Augen wahrnimmt.

• A

Überprüfen Sie auch:

• Einfacher Gleichstrommotor (Elektroprojekt)
• Einfachster Gleichstrommotor aller Zeiten.

Vorteile:

• Durch die Verwendung dieses automatischen Systems zur Steuerung von Straßenlaternen können wir den Energieverbrauch reduzieren, da die manuell betriebenen Straßenlaternen nicht richtig ausgeschaltet werden, selbst wenn das Sonnenlicht kommt, und auch nicht früher vor Sonnenuntergang eingeschaltet werden.
• An sonnigen und regnerischen Tagen weichen die EIN- und AUS-Zeiten merklich voneinander ab, was einer der Hauptnachteile der Verwendung von Zeitschaltkreisen oder der manuellen Bedienung zum Schalten des Straßenbeleuchtungssystems ist.

Genug….Jetzt fangen wir an (Schritt für Schritt)

• Automatische Pflanzenbewässerung & Bewässerungssystem – Schaltung, Code &Projektbericht

Anforderungen:

• Lichtabhängiger LDR-Widerstand
• Nehmen Sie 2 Transistoren. (NPN-Transistor – BC547 oder BC147 oder BC548)
• Widerstand - 1K, 330 Ohm, 470 Ohm
• Leuchtdiode (LED) – Jede Farbe
• Verbindungskabel – Verwenden Sie einadriges, kunststoffbeschichtetes Kabel mit einem Durchmesser von 0,6 mm (Standardgröße). Sie können Kabel verwenden, die für Computernetzwerke verwendet werden.
• Netzteil-6V oder 9V

Magnetschwebebahn einfaches elektrisches Projekt

Verfahren

• Fügen Sie den ersten Transistor Q1-BC547 (NPN) auf dem Steckbrett (oder einer allgemeinen Leiterplatte) ein, wie in Schaltplan 1 gezeigt.
• Schließen Sie einen weiteren Transistor Q2-BC547 (NPN) wie in Schritt 1 auf dem Steckbrett an.
• Schließen Sie die Drähte zwischen dem Emitterstift beider Transistoren und dem –ve-Anschluss der Batterie (unterste/unterste Reihe des Steckbretts) an
• Schließen Sie einen Draht zwischen dem Kollektorstift von Transistor Q1 und dem Basisstift von Transistor Q2 an.
• Schließen Sie einen Widerstand 1K an den Pluspol der Batterie (oberste Reihe des Steckbretts) und den Kollektorstift des Transistors Q1 an.
• Schließen Sie den lichtabhängigen Widerstand (LDR) an den Pluspol der Batterie (oberste Reihe des Steckbretts) und den Basisanschluss des Transistors Q1 an.
• Fügen Sie einen Widerstand von 330 Ohm zwischen den Basisstift des Transistors Q1 und den Minuspol der Batterie ein (unterste untere Reihe des Steckbretts).
• Schließen Sie einen Widerstand 330R an den positiven Anschluss der Batterie (oberste Reihe der Steckplatine) und den Anodenanschluss der LED (Leuchtdiode) an und verbinden Sie den Kathodenanschluss der LED mit dem Kollektorstift des Transistors Q2.

Mini-Luftkühlersystem aus 12-V-Lüfter (selbstgemacht aus Müll)

Die einfache Schaltung ist jetzt zum Testen bereit. Schließen Sie die 6-V-Batterieklemmen wie in Abb. gezeigt an den Stromkreis an und sehen Sie sich den Ausgang an. Wenn Sie Licht blockieren, das auf den lichtabhängigen Widerstand (LDR) fällt, leuchtet die LED.

LED LEUCHTET AUCH BEI WENIGER DUNKELHEIT. Verwenden Sie eine Taschenlampe oder ein Feuerzeug, wenn die LED bei geringerer Dunkelheit leuchtet. Außerdem können Sie versuchen, die Empfindlichkeit dieser Schaltung einzustellen, indem Sie anstelle von R1-300 Ohm einen variablen Widerstand verwenden. Probieren Sie diese Schaltung auch mit anderen Widerständen aus (z. B. 1 kΩ, 10 kΩ und 100 kΩ usw.)

USB-Mini-Lüfter (selbstgemacht, sehr einfach mit PC 12V Lüftermotor)

Bildergeschichte:(Bilder zum Vergrößern anklicken)

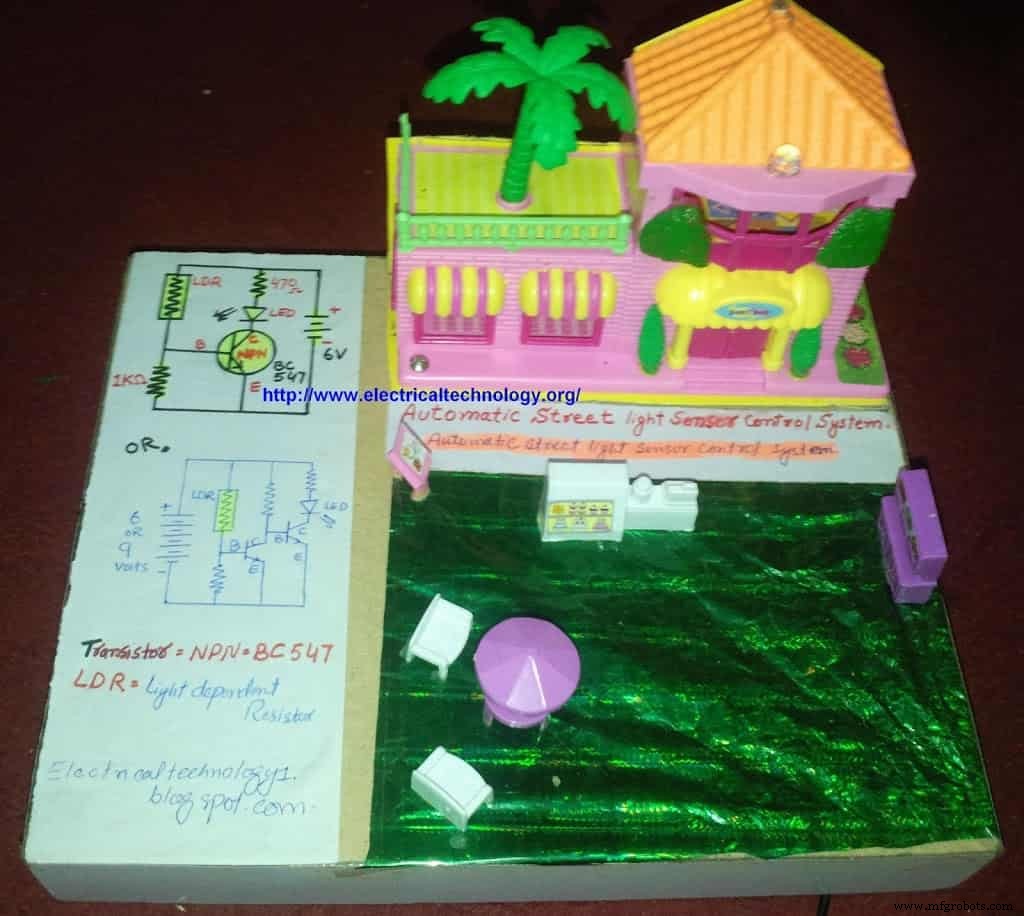

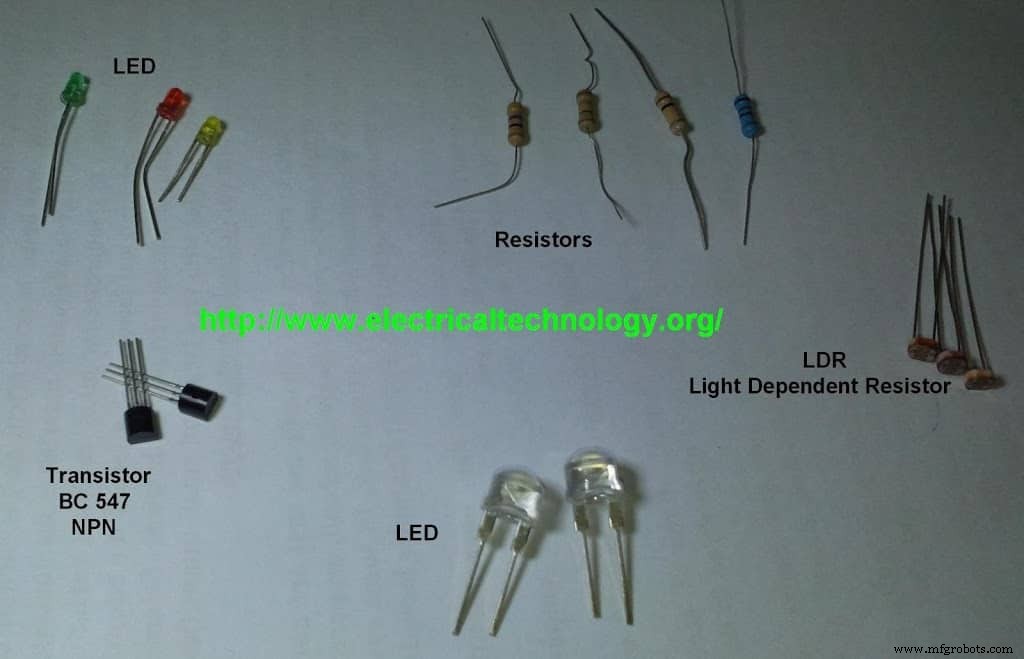

Komponenten und schematische Schaltpläne für ein automatisches Straßenbeleuchtungssteuerungssystem

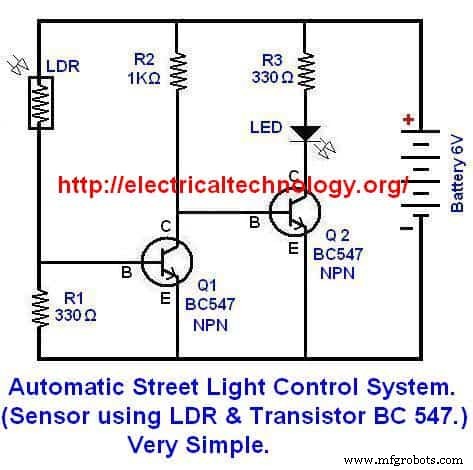

Schaltplan 1. Automatisches Straßenlaternen-Steuerungssystem. (Sensor mit LDR &Transistor BC 547.) Sehr einfach. Wir haben dieses in diesem Tutorial ausprobiert, aber Sie können auch das zweite unten erwähnte ausprobieren.

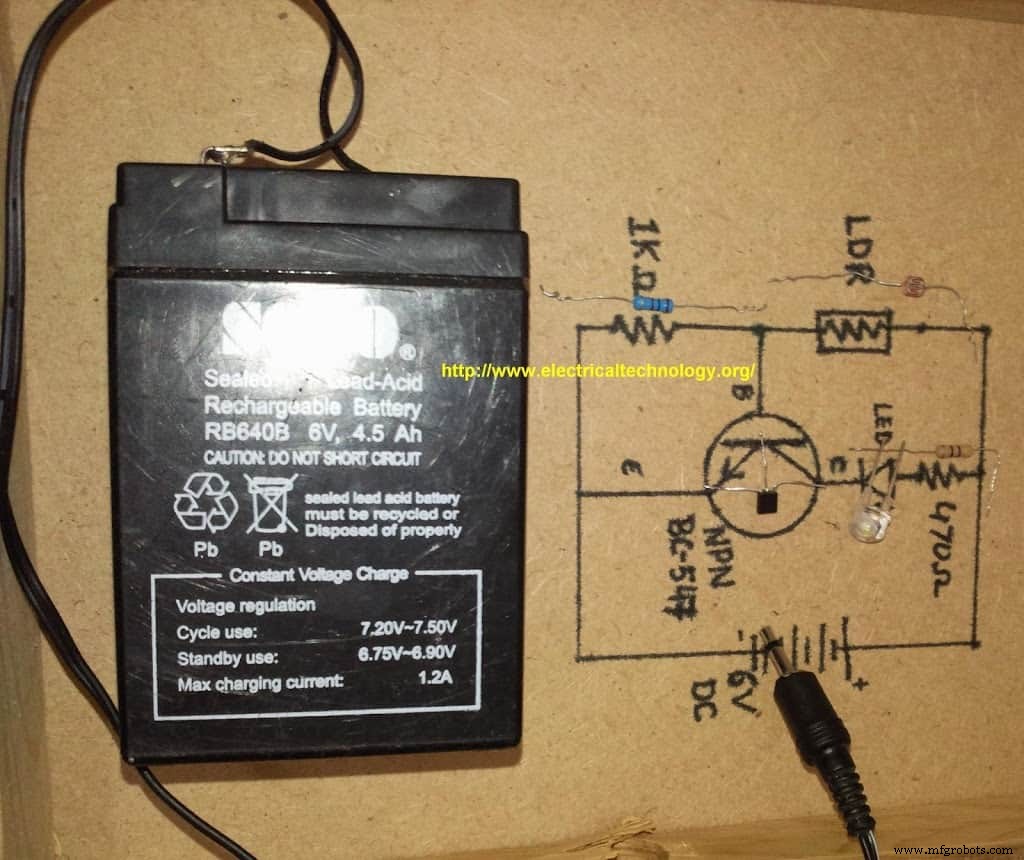

Schaltplan 2 . Automatisches Straßenlaternen-Steuerungssystem. (Sensor mit LDR &Transistor BC 547.) Sehr einfach.

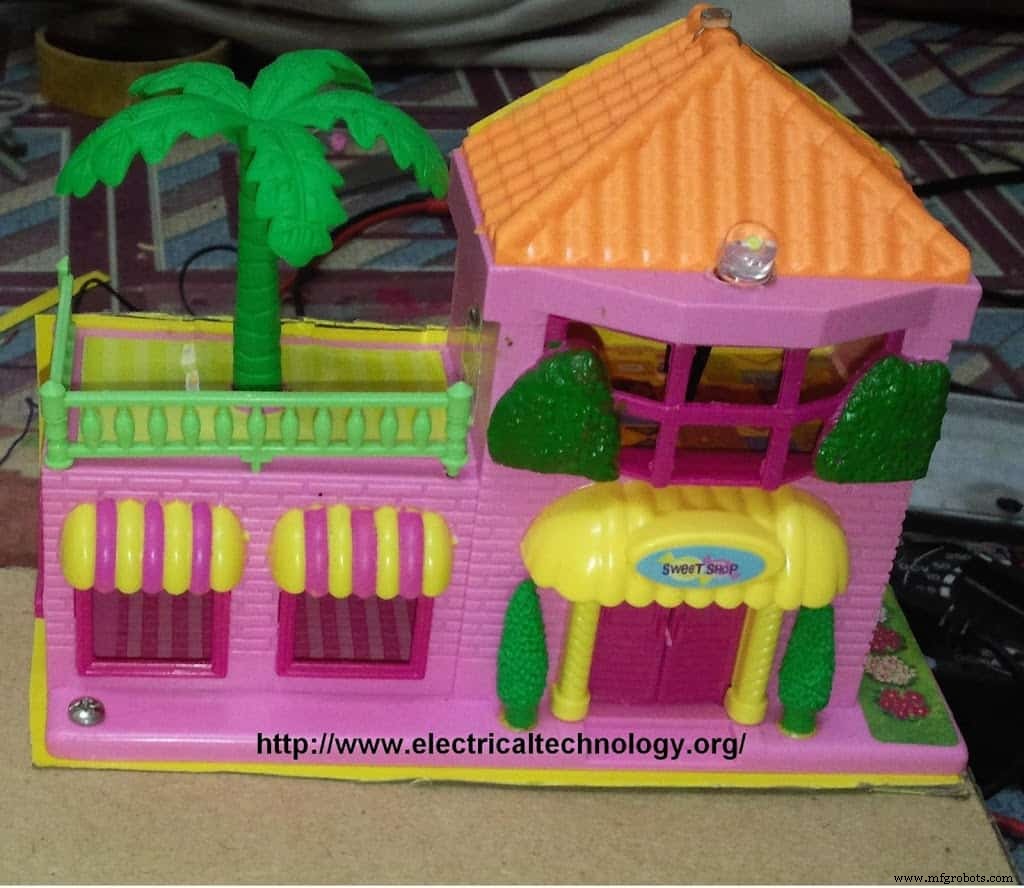

Da Licht auf LDR (lichtabhängiger Widerstand) fällt, leuchtet die LED nicht. ( LED =Aus).

Sie können jetzt sehen, dass wir das auf den lichtabhängigen Widerstand (LDR) fallende Licht blockiert haben, sodass die LED leuchtet (LED =EIN).

Schnappschuss aus dem Video.
