DIY-HF-Detektor – So bauen Sie ganz einfach einen DIY-HF-Detektor

Ein DIY-HF-Detektor ist ein elektronisches Gerät, das HF-Signalwellen entweder von einem drahtlosen oder kabelgebundenen Übertragungskabel erkennen kann. Ein HF-Detektor ist wichtig, da er Abhörgeräte, Wanzen und andere Überwachungsinstrumente in einem Raum erkennen kann.

Es hat jedoch andere Verwendungen und Fortschrittsstufen. Möglicherweise verfügen Sie über eine Anti-Spionage-RF-Detektorschaltung oder eine einfache Hochfrequenztechnologie mit geringem Stromverbrauch, um Objekte zu erkennen, die in einem Wandhohlraum eingeschlossen sind.

Während Sie diese Produkte in Online-Shops kaufen können, kosten sie normalerweise über 200 US-Dollar. Dieser Artikel zeigt Ihnen, wie Sie Geld sparen können, indem Sie einen erschwinglichen DIY-HF-Detektor bauen.

1. Dinge, die Sie mit einem DIY-HF-Detektor tun können

Der Bau eines elektronischen Wanzendetektors hilft Ihnen vielleicht nicht dabei, ein Spion zu werden, aber Sie werden wissen, wenn jemand heimlich versucht, Sie aufzunehmen. Ein Anti-Spionage-Detektor oder GPS-Detektor ist wichtig, wenn Sie viel reisen und Zeit in Hotelzimmern verbringen.

Neben der Verwendung als Überwachungsgerät können Sie dies mit RF-Detektoren tun:

• Taktischer Eintritt oder Angriff
• Als Babyphone zur Vorbeugung des plötzlichen Kindstods (SIDS)
• Präsenz-of-Life-Detektoren zur Ortung von Menschen, die in Trümmern verschüttet sind
• Erkennen von Landminen
• Automobil-Backup-Radar
• Flüssigkeitsmessung

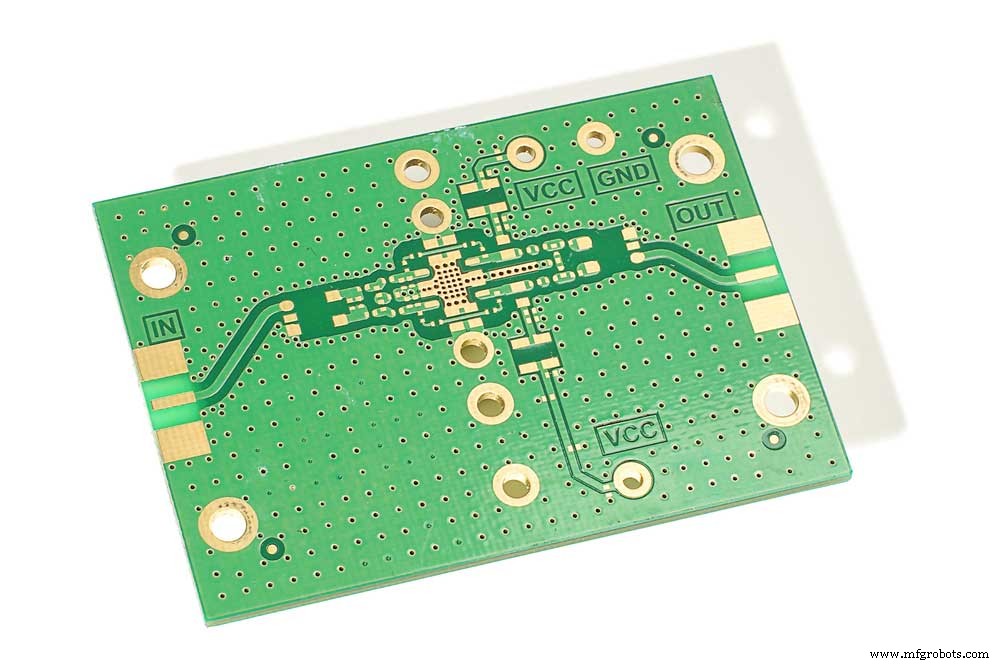

HF-Verstärkerplatine isoliert auf weißem Hintergrund

Während der Anti-Spionage-Detektor verhindert, dass jemand Ihre Gespräche abhört, hat er im normalen Alltag andere praktische Zwecke. Beispielsweise dient es als Hochfrequenz-Wandbildgerät und Handy-Wandscanner, um Nägel, Rohre und Balken bei Bauarbeiten zu lokalisieren.

„Heimwerker“-Hausbesitzer, Elektriker und Zimmerleute verwenden dieses Produkt als Bolzendetektor, um herauszufinden, wo strukturelle Schäden hinter Wandplatten lauern könnten. Daher verwenden Techniker HF-Detektoren, um Probleme und Schwachstellen zu entdecken, die durch durchstochene Telefonkabel, Videokabel und Alarmsysteme verursacht werden.

Mit anderen Worten, die Wirksamkeit hängt vom Frequenzbereich ab. Der einfachste HF-Signalscanner-Gerätedetektor verfügt normalerweise über ein Messgerät, das Ihnen die Stärke seiner Empfangssignale anzeigt. Oder eine einfache Schnittstelle wie eine Insektendetektor-LED, die aufleuchtet, wenn sie HF-Signale identifiziert.

2. Wie man einen DIY-HF-Detektor baut

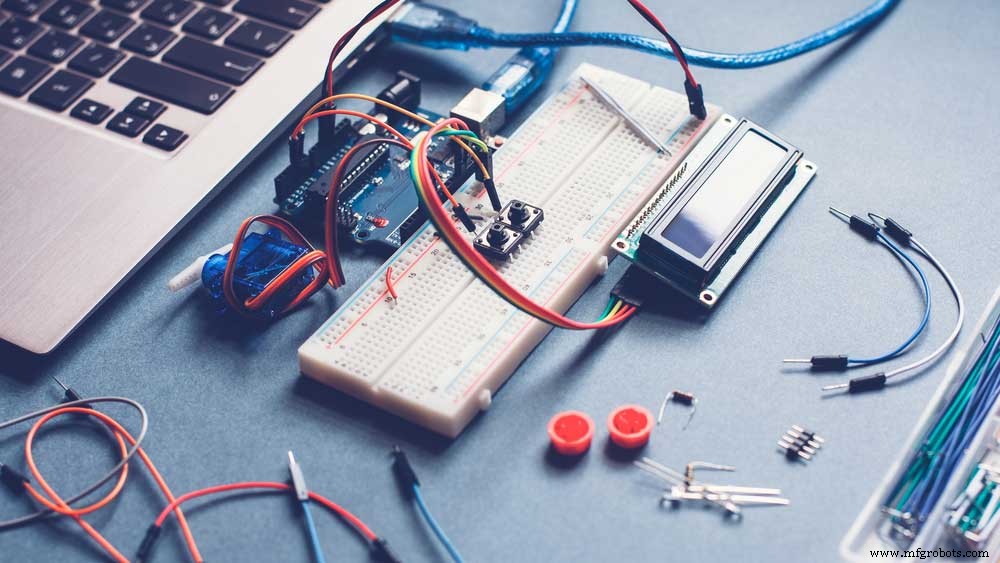

Man baut DIY-Projekt

Der Aufbau eines HF-Signaldetektors ist einfach. Die benötigten Produkte sind günstig und leicht zu beschaffen.

Techniker-Arbeitsbereich

Dies sind die benötigten Materialien und Werkzeuge:

• Schrauben
• Lötkolben
• Kleber
• Wattestäbchen
• Zahnstocher oder Stäbchen
• Epoxyd
• BNC-Anschluss
• 2 x 41-AWG-Kupferlackdraht
• Messingrohr mit einem Durchmesser von 0,09 Zoll
• Abisolierzangen
• HF-Voltmeter

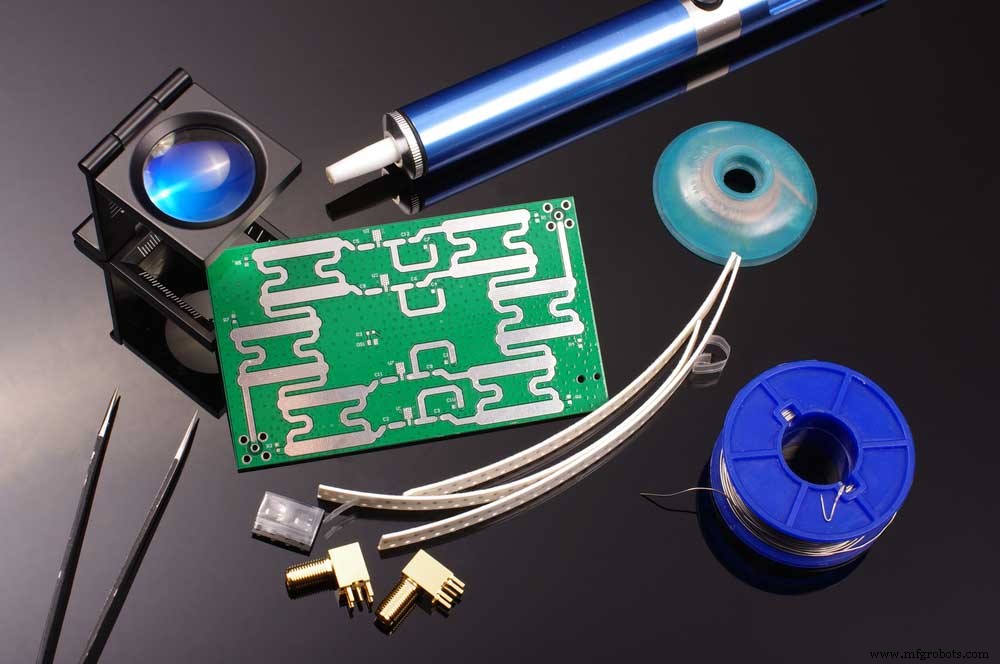

Hausgemachte HF-Schaltungsteile

Praktischer Schritt-für-Schritt-Prozess

Arbeitsbereich vorbereiten:

Legen Sie die Materialien auf einen Tisch mit ausreichend Platz und in Reichweite.

Hauptkabel abisolieren:

Gehen Sie vorsichtig vor, damit Sie das emaillierte Kupfer nicht beschädigen. Verwenden Sie die Abisolierzange, um die Enden des AWG-Drahts zu entfernen und abzuisolieren. Folglich sollten Sie Kabel oder elektrische Drähte mit zwei Enden ohne Beschichtung haben, wobei ihr Kupferlack freigelegt ist.

Machen Sie eine Spule:

Jetzt haben Sie die Kupferdrahtstücke freigelegt, verwenden Sie sie, um eine Spule von etwa 19 Windungen um ein Ende des Zahnstochers oder Stocks zu machen.

Kleber auftragen:

Bevor Sie den Kleber auf das Ende der Spule auftragen, vergewissern Sie sich, dass es sicher am Stäbchen oder Zahnstocher befestigt ist. Der Klebstoff muss dauerhaft haften, um den richtigen Klebstoff für diesen Zweck auszuwählen, da nicht jeder mit jeder Art von Material effektiv arbeiten kann. Integrieren Sie das Messingrohr, indem Sie das andere Ende des Drahtes hindurchführen. Das Messingrohr sollte einen Durchmesser von 0,09 Zoll haben. Verwenden Sie die Abisolierzange, um einen weiteren 0,5-Zoll-Draht abisolieren, beginnend am Ende des Rohrs.

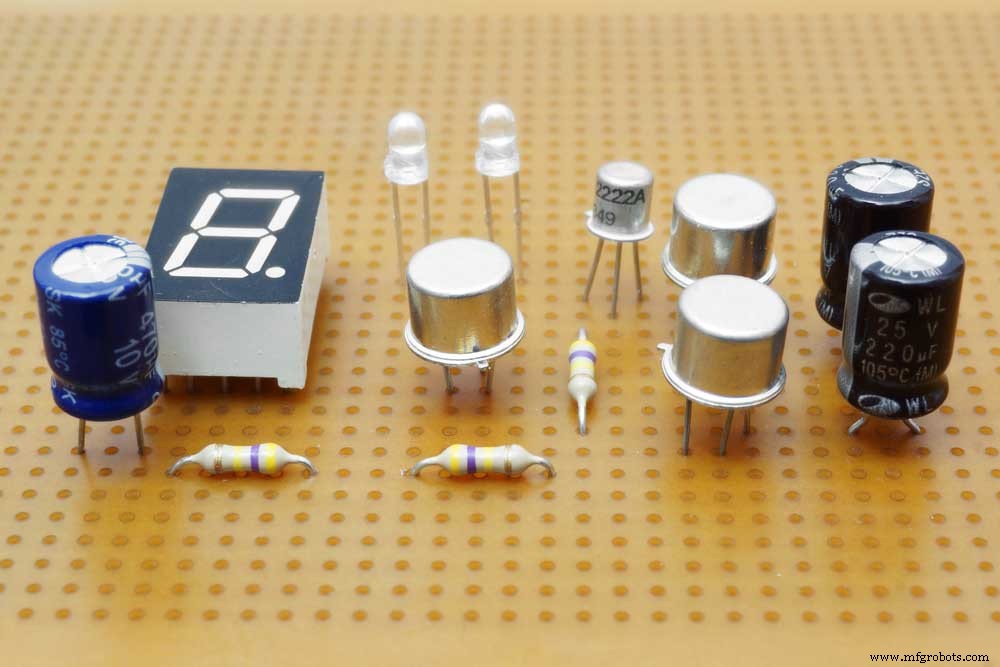

DIY-Tools und Vorbereitung von Schaltungsideen

Verbindung herstellen:

Es gibt jetzt zwei Drähte von dem abisolierten Draht. Löten Sie einen der 41-AWG-Kupferdrähte an das positive (+) Ende des BNC-Steckers und den anderen an den negativen (-) Kontakt des BNC-Steckers.

Verwenden Sie das Epoxidharz, um den BNC-Stecker am Messingrohr zu befestigen.

Kleber auftragen und trocknen lassen:

Tragen Sie die richtige Menge Klebstoff auf das Wattestäbchen auf. Reiben Sie es auf beiden Seiten des gewickelten Drahtes um den Hals des Zahnstochers. Achten Sie darauf, dass die Kupferdrähte ausreichend an den Seiten des Messingrohrs haften. Warten Sie geduldig, bis es getrocknet ist.

Integrieren Sie das HF-Voltmeter:

Bringen Sie den BNC-Stecker am HF-Voltmeter an, indem Sie den BNC-Stecker an die entsprechende BNC-Buchse am HF-Voltmeter schrauben. Schalten Sie dann das Voltmeter ein. Obwohl ein Multimeter für einen ähnlichen Zweck verwendet werden kann, ist es eine anspruchsvollere Einrichtung.

Testen Sie das Gerät:

Dies ist der Moment der Wahrheit. Bewege das Messingrohr herum, um zu sehen, wie es funktioniert. Wenn die auf dem Voltmeter angezeigte Zahl ansteigt, hat das Gerät eine andere Frequenz von einer möglichen Wanze oder einem elektronischen Abhörgerät identifiziert.

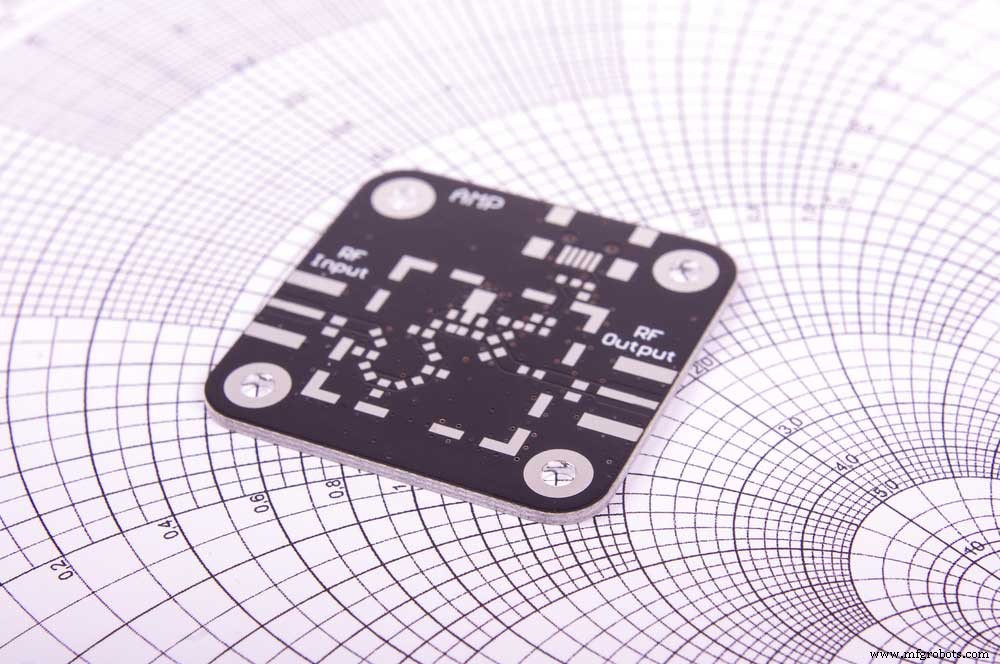

Unmontierte Hochfrequenz Leiterplatte

3. Die häufigsten Fehler beim Bau von DIY-HF-Detektoren und wie man sie vermeidet

Eine Hand, die eine Pinzette an einem Stromkreis hält

Es gibt mehrere Möglichkeiten, einen hausgemachten HF-Detektor zu bauen. Dies sind einige der häufigsten Fehler, die Sie beim Bau eines selbst entwickelten Geräts vermeiden sollten.

Fehler 1:Nicht warten, bis der Kleber vollständig getrocknet ist

Ungeduld während des Bauprozesses ist kontraproduktiv. Besonders beim Auftragen von Klebstoff beim Verbinden des BNC-Steckers mit dem Messingrohr.

Wenn Sie ihm nicht genügend Zeit zum Trocknen geben, kann der Kleber die ordnungsgemäße Funktion des HF-Geräts, das Sie bauen möchten, stören.

Erstellen eines kompletten Schaltplans

Fehler 2:Die Einschränkungen der Signalreichweite eines selbstgebauten Geräts nicht verstehen

Mit diesem einfachen, kostengünstigen Telefon-HF-Signaldetektor können Sie unerwartete Signale in einem Raum oder Büro identifizieren. Geräte mit Hochfrequenzsignalen benötigen Sie jedoch möglicherweise mehr

Schlussfolgerung

Ein HF-Detektor hat mehrere Anwendungen. Am wichtigsten ist es, das Vorhandensein von Abhörgeräten zu erkennen, um sicherzustellen, dass niemand Ihre Privatsphäre überwacht oder eindringt. Sie können einen HF-Detektor bauen, indem Sie die erschwinglichen Werkzeuge und Materialien verwenden, die in diesem Artikel aufgeführt sind. Befolgen Sie einfach die angegebenen Schritte, und Sie haben ganz einfach ein selbstgebautes Gerät.
