S8050-Transistor – Was ist er und seine Verwendung

In fast allen elektronischen Projekten finden Sie einen Transistor. Die Komponente ist hilfreich bei Verstärkungszwecken elektronischer Schaltungen. Dennoch ist nicht jeder Transistor für alle Signalanwendungen geeignet. Die meisten sind abhängig von ihrer Marke spezifisch für eine bestimmte Operation. Wir werden den S8050-Transistor näher erläutern.

Lesen Sie daher weiter, um eine komplizierte Produktbeschreibung dieses beliebten Transistors zu erhalten.

Was ist ein S8050-Transistor?

Abbildung 1:Ein Mädchen, das Musik über Kopfhörer hört

Es ist ein Niederspannungs-NPN-Transistor, der hauptsächlich in der Audioverstärkung verwendet wird. Somit handelt es sich um einen Push-Pull-Audioverstärker der Klasse B. Nichtsdestotrotz ist es auch ein Allzwecktransistor, der in einer Vielzahl elektronischer Schaltungen nützlich ist.

Bemerkenswert ist auch, dass der Transistor ein Halbleiter ist. Somit führt das Anlegen eines positiven Stroms am Kollektoranschluss zu einem Stromfluss zum Emitter. Daher arbeitet er anders als die üblichen PNP-Halbleiter.

Der S8050 fällt in die Kategorie der Bipolartransistoren (BJT). Es besitzt also zwei Ladungsträger.

S8050-Transistor-Pinbelegung

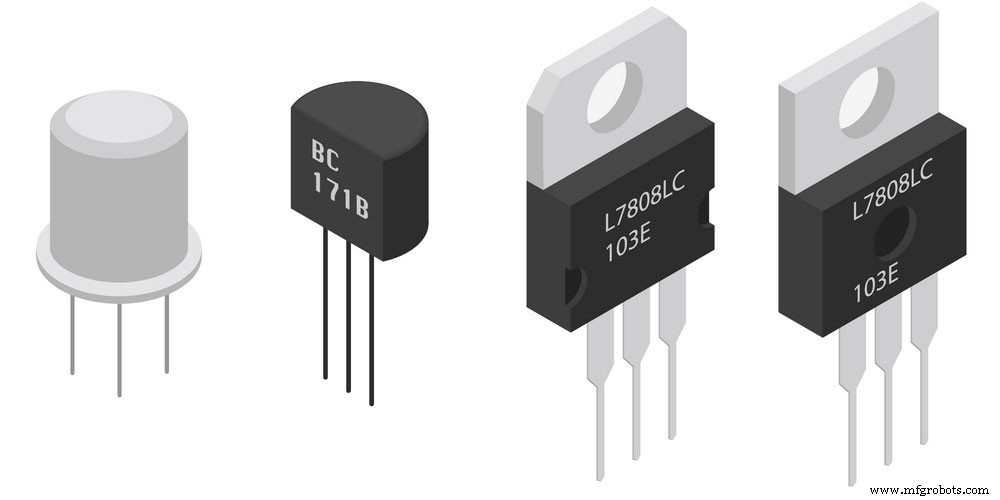

Abbildung 2:Transistoren

Hier ist eine einfache Tabelle, die die Pinbelegung des S8050-Transistors zeigt.

Pin 1	Emitter (E)	Das ist der Pin, über den Strom aus dem Transistor abfließt.
Stift 2	Basis (B)	Der Strom an diesem Pin ist die Basiswährung.
Stift 3	Kollektor (C)	Es ist der Anschluss, über den Kollektorströme den Transistor verlassen.

Abbildung 3:Pinbelegung des S8050-Transistors

S8050-Transistoräquivalent-Transistoren

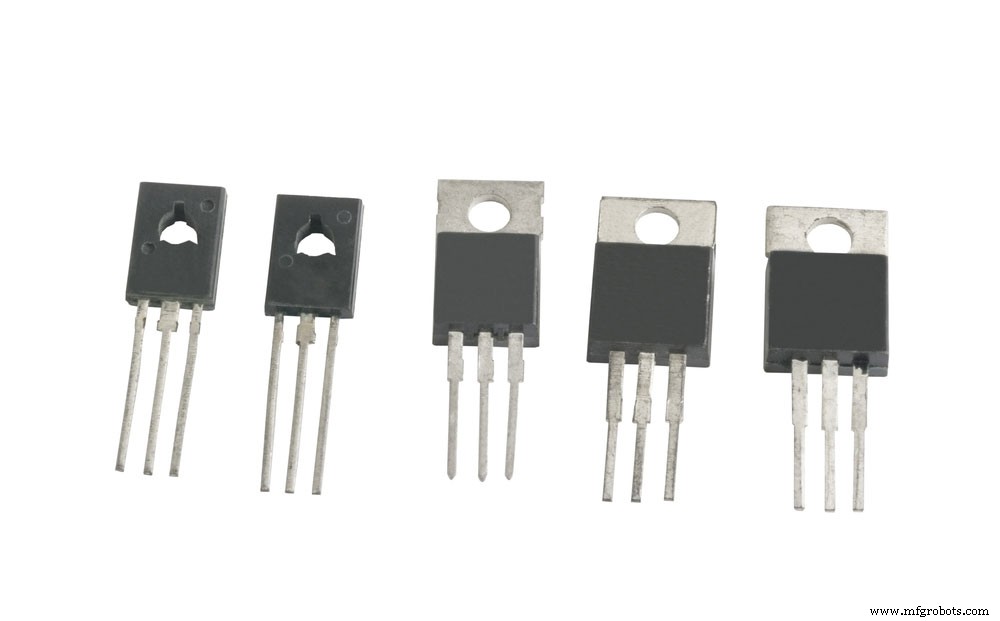

Abbildung 4:Mehrere Transistoren

Es gibt andere Transistoren mit einer ähnlichen Verstärkungskapazität wie der S8050. Dazu gehören der S9013 und der 2N5830.

Außerdem gibt es andere Alternativen zum S8050, die ebenfalls zum NPN-Transistor-Gehäusetyp gehören. Elektrotechniker können sie somit anstelle des S8050 einsetzen. Dazu gehören MPSA42, 2N3055, 2N3906, 2N2369 und BC547.

Merkmale des S8050-Transistors

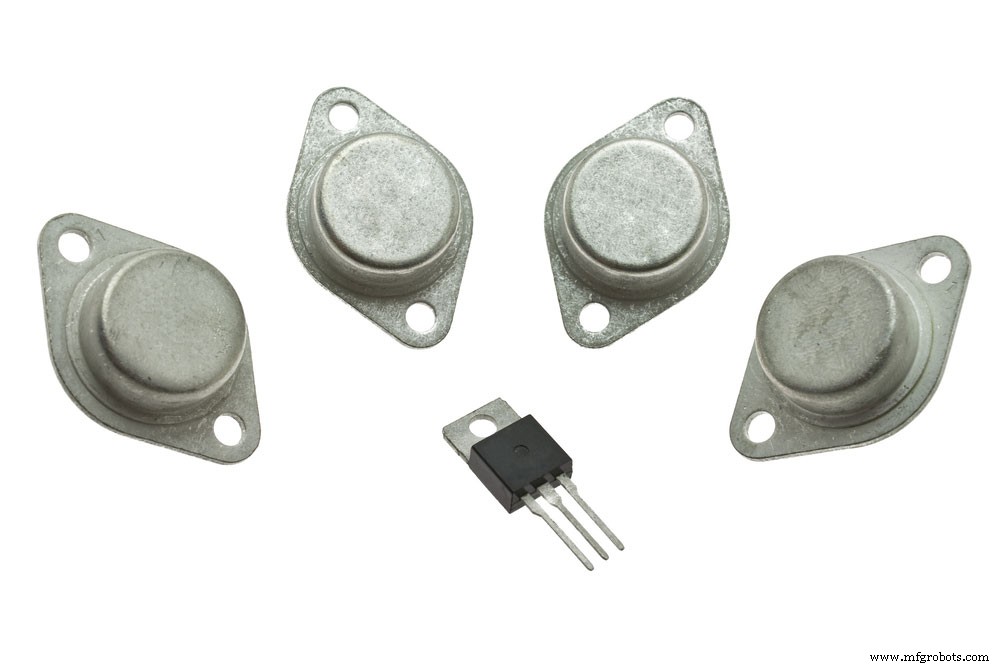

Abbildung 5:Mehrere Transistoren

Im Folgenden sind einige der grundlegenden Merkmale des Transistors aufgeführt.

• Es verfügt über eine maximale Stromverstärkung von 400.
• Die maximale Verstärkung beträgt ca. 110 bei normalem Betriebskollektorstrom.
• Seine minimale DC-Verstärkung beträgt 40
• Sein maximaler Kollektorstiftstrom beträgt 700mA.
• Zum Vorspannen benötigt es einen Strom von bis zu 5mA am Basisstift.
• Die höchste Kollektor-Emitter-Spannung beträgt 20V.
• Seine maximale Kollektor-Basis-Spannung beträgt 30 V.
• Er hat eine maximale Kollektorverlustleistung von 1W.
• Bei 100 MHz hat der Transistor die maximale Übergangsfrequenz.
• Sein Betriebs- und Lagertemperaturbereich liegt zwischen -65 und 150 Grad Celsius.
• Sein Pakettyp ist ein TO-92.
• Es verfügt über ein Übertragungsverhältnis des Vorwärtsstroms von 120.

S8050-Transistorvorteil

Abbildung 6:Elektronikingenieure bei der Arbeit

Der übergreifende Vorteil des Transistors beruht hauptsächlich auf seiner hohen Verstärkungskapazität. Normalerweise kann seine Verstärkung auf 400 ansteigen. In Bezug auf die Verstärkungskapazität ist ein solcher Verstärkungswert wertvoll.

Außerdem kann seine Verstärkung gering sein, insbesondere bei normalem Betriebsstrom. Daher bietet es eine Bandbreite, die Ingenieure bei der Erstellung von Elektronik ausschöpfen können. Somit ermöglichen die hohen und niedrigen Verstärkungen verschiedene Verstärkungsniveaus.

S8050-Transistoranwendung

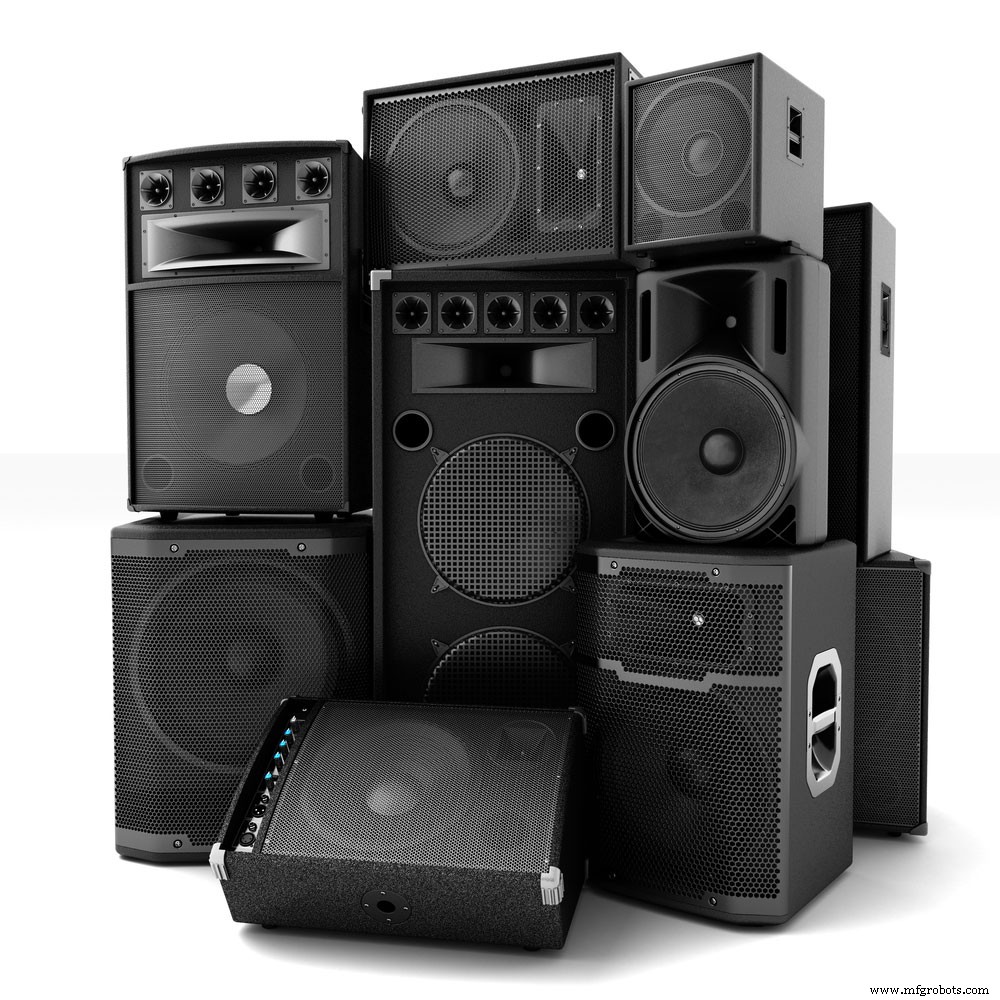

Abbildung 7:Lautsprecher

1. Es ist ideal für Lautsprecher-Audioverstärkungsschaltungen.
2. Nützlich in Gegentakttransistoren.
3. Es eignet sich am besten für Low-Signal-Anwendungen.
4. Geeignet für den Einsatz in Schaltungen mit hoher Verstärkung.
5. Nützlich als Schalter. Trotzdem müssen die Lasten unterhalb der 700mA-Schwelle liegen.
6. Anwendbar für Verstärkung mit niedriger bis hoher Verstärkung.

S8050 in Push-Pull-Konfiguration

Abbildung 8:Testen einer elektronischen Schaltung

Im obigen Abschnitt haben wir erwähnt, dass der Transistor in Gegentaktkonfigurationen üblich ist.

Idealerweise müssen Sie zwei komplementäre Transistoren zusammenbauen. Während also einer ein NPN ist, ist der andere ein PNP. Die beiden sollten auch identisch sein.

In diesem Fall ist Ihr NPN der s8050. Daher können Sie es mit einem PNP-Transistor wie dem S8550 koppeln.

Wo können wir den S8050-Transistor verwenden und wie wird er verwendet?

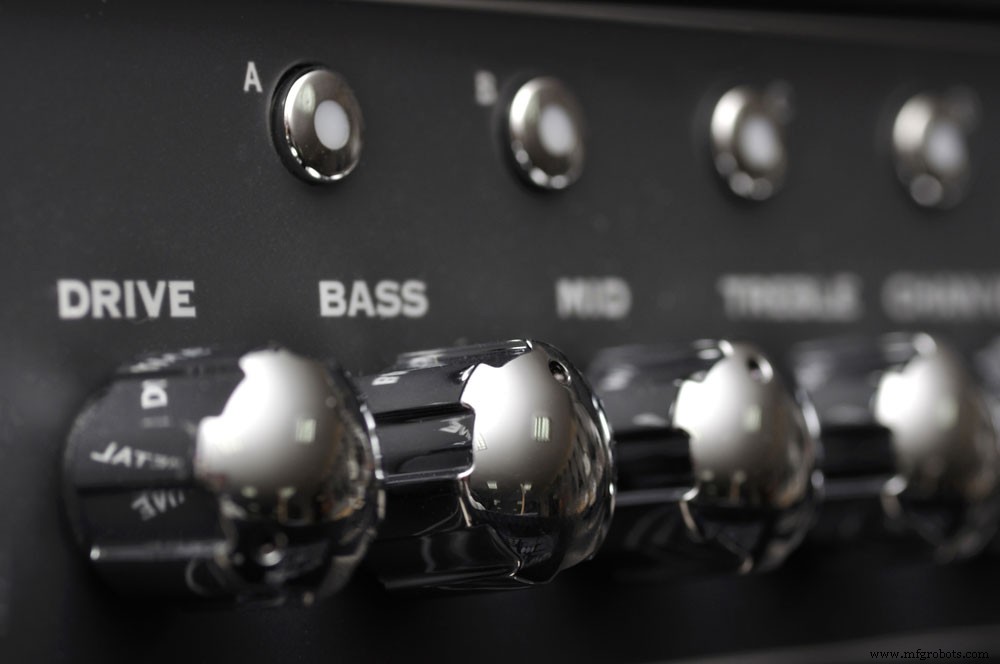

Abbildung 9:Bedienelemente des Musikverstärkers

Sie können den S8050 als Allzwecktransistor betrachten. Daher findet es Verwendung in verschiedenen Arten von Schaltungen für kleine und allgemeine Anwendungen. Beispielsweise ist der Transistor in elektronischen Schaltungen, die einen Schalter erfordern, nützlich.

Außerdem steuert es Lasten, die unter der 700-mA-Schwelle liegen, perfekt. Beachten Sie, dass dieser Strom für den Betrieb der meisten kleinen Haushaltsgeräte ausreicht. Es eignet sich beispielsweise für den Betrieb von LEDs, Relais und Glühlampen.

Die andere typische Anwendung liegt in den Amplifikationsprozessen. Alternativ können Sie es auch bei der separaten Verstärkung kleiner Signale anwenden.

Wie man S8050 sicher lange im Circuit laufen lässt？

Abbildung 10:Ein Thermometer

Wenn Sie diesen Transistor für Ihr Projekt verwenden möchten, müssen Sie einige wichtige Vorsichtsmaßnahmen treffen. Stellen Sie zunächst sicher, dass Sie es mit einer Spannung unter 20 V verwenden.

Stellen Sie außerdem sicher, dass Sie keine Last anschließen, die 0,7 A übersteigt.

Stellen Sie außerdem sicher, dass Sie es im richtigen Temperaturbereich betreiben. Idealerweise sollte es zwischen 150 Grad Celsius und -60 Grad Celsius liegen.

Schlussfolgerung

Die obigen Erkenntnisse sind für das Verständnis der Funktionsweise eines S8050-Transistors von entscheidender Bedeutung. Falls Sie eine Klärung zum Transistor wünschen, sprechen Sie uns an.

Wir werden Ihnen innerhalb kürzester Zeit antworten. Wir hoffen, dass die oben genannten Erkenntnisse bei Ihrem Projekt für elektronische Schaltungen hilfreich sind.
