Funktionsweise des Gewichtssensors und seine Spezifikationen

In der Elektronik gibt es mehrere Messgeräte, die je nach Anforderung für unterschiedliche Anwendungen eingesetzt werden können. Zum Messen des Gewichts gibt es einen Sensor, nämlich einen Gewichtssensor oder eine Wägezelle. Dieser Sensor wird vor allem in Wägesystemen für mehrere Zwecke verwendet, um das Gewicht zu messen. Ein Gewichtssensor ist bekannt für seine Genauigkeit und Beständigkeit bei der Bereitstellung exakter Gewichtswerte und daher können diese Sensoren bei der Entwicklung eines Wägesystems verwendet werden. Auf dem Markt sind verschiedene Produkte erhältlich, die Sensoren wie Gewichtsmessgeräte verwenden, die zum Entwerfen eines gesamten Wägesystems verwendet werden. Dieser Artikel beschreibt einen Überblick über den Gewichtssensor und seine Arbeit mit Anwendungen.

Was ist ein Gewichtssensor?

Definition: Eine Wägezelle oder ein Gewichtssensor ist eine Art von Sensor, ansonsten ein Aufnehmer. Das Arbeitsprinzip des Gewichtssensors hängt von der Umwandlung einer Last in ein elektronisches Signal ab. Das Signal kann eine Spannungsänderung sein; Strom sonst Frequenz je nach Last sowie verwendeter Schaltung.

Theoretisch erkennt dieser Sensor Veränderungen innerhalb eines physikalischen Stimulus wie Kraft, Druck oder Gewicht und erzeugt eine Ausgabe, die mit dem physikalischen Stimulus vergleichbar ist. Für eine bestimmte stabile Last, ansonsten Gewichtsgröße, liefert dieser Sensor also einen Ausgabewert, der mit der Größe des Gewichts vergleichbar ist. Das beste Beispiel für dieses Sensormodul ist SEN0160.

Modul – SEN0160

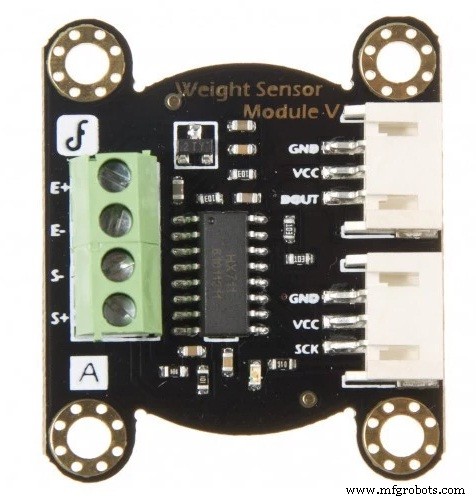

Das Gewichtssensormodul SEN0160 basiert auf dem HX711 ADC; Es handelt sich um einen präzisen 24-Bit-ADC, der sowohl für industrielle Steuerungen als auch für Waagenanwendungen entwickelt wurde, um direkt mit einem Brückensensor verbunden zu werden. Ausgewertet mit anderen integrierten Schaltkreisen enthält dieser HX711 grundlegende Funktionen und auch einige Merkmale wie schnelle Reaktion, hohe Integration, Immunität usw. Dieser Chip reduziert die Kosten der elektronischen Waage und verbessert die Zuverlässigkeit und Leistung.

Spezifikationen des Gewichtssensormoduls

Diese Sensormodulspezifikation ist unten aufgeführt.

• Kapazität beträgt 1 kg
• Der Erregungsspannungsbereich reicht von 5V bis 15V
• O/p-Empfindlichkeit beträgt 1,0 ± 0,15 mV/V
• Synthetischer Fehler ist 1 pro tausend Cent der vollständigen Skala
• Nullverschiebungen sind 0,05 oder 0,03
• Null o/p beträgt ±0,1 mV/V
• I/p-Impedanz beträgt 1055±15 Ω
• O/p-Impedanz beträgt 1000±5 Ω
• Die Überlastkapazität beträgt 200 % F.S.
• Analoger Ausgang
• 33 mm * 38 mm Abmessung

Verschiedene Typen

Es gibt viele Möglichkeiten, ein stabiles Gewicht oder jede beliebige Größe von Lasten mit Hilfe einer einzigen Wägezelle zu messen. Wägezellen oder Gewichtssensoren werden in verschiedene Typen eingeteilt. Die Anwendungen von Gewichtssensoren beziehen sich hauptsächlich auf das Messen von Gewichten in verschiedenen Anwendungen. Die am häufigsten verwendeten Gewichtssensoren sind Dehnungsmessstreifen, kapazitive, hydraulische und pneumatische Sensoren.

Bei den oben genannten Sensortypen handelt es sich bei den ersten beiden um elektrische Wandler. Es ist ein Sensor, der verwendet wird, um einen physikalischen Reiz zu erkennen und eine Spannung als Ausgang zu erzeugen.

Die verbleibenden beiden Sensoren erzeugen keine offenen Ausgangssignale wie elektrische Signale, können jedoch je nach Anwendungsbedingung ihre O/P haben. Der Dehnungsmessstreifen ist der am häufigsten verwendete Sensor in verschiedenen Branchen wie Haushalt, Automatisierung, Medizin, Automobil usw.

Wie wählt man Wägezelle/Gewichtssensor aus?

Die Auswahl einer Wägezelle für eine bestimmte Anwendung kann unter Berücksichtigung der folgenden Punkte erfolgen.

• Messbereich
• Je nach Anwendung
• Kapazitätsanforderungen
• basierend auf Größen- und Spezifikationsanforderungen
• Überladung sollte am besten sein

HX711-Spezifikationen

Die Spezifikationen des HX711 umfassen Folgendes.

• 24-Bit-ADC für Waagen
• Zwei verschiedene auswählbare Eingangskanäle
• Die digitale Steuerung ist einfach und die Schnittstelle ist seriell
• Auswählbare o/p-Datenrate ist 10SPS sonst 80SPS
• Sofortige Versorgungsunterdrückung beträgt 50 Hz und 60 Hz
• Die Spannungsversorgung beträgt 2,6V bis 5,5V
• Die Stromzufuhr beträgt weniger als 1,6 mA
• Arbeitstemperatur beträgt -40 °C bis 85 °C
• 16-poliges SOP-16-Paket

Daher kann die Leistung des Wägesystems durch verschiedene Faktoren wie Vibration, Temperatur, Umgebung, Wartung und strukturelle Bewegungen beeinflusst werden. Hier ist eine Frage an Sie, was sind die Anwendungen von Gewichtssensoren?
