Khadas VIM3:Der ultimative Leitfaden für Anfänger

Sind Sie Ingenieur oder Designer und suchen nach dem perfekten SBC für Ihre Mini-Computer-Anwendungen? Dann ist der Khadas VIM3 die ideale Option, die Sie brauchen.

Einplatinencomputer (SBC)

Der VIM 3 SBC ist ein kleiner SBC mit leistungsstarker Hardware, die maximale Leistung und thermische Effizienz gewährleistet.

Außerdem verfügt es über einen der besten verfügbaren SBCs. Sie könnten jedoch skeptisch sein, diesen SBC für Ihre Schaltung auszuwählen. Zum Glück sind wir hier, um Ihnen zu helfen.

In diesem Artikel erfahren Sie alles über den Khadas VIM3, seine Spezifikationen und seine Funktionen. Wir werden es auch mit anderen beliebten Boards wie Raspberry Pi vergleichen.

Was ist Khadas VIM3?

Der VIM3 ist eine neue Ergänzung der berühmten Liste der VIM-Serie von Khaadas. Interessanterweise übertrifft der VIM3 alles von seinen Vorgängern und bietet erstklassige und fortschrittliche Funktionen für verschiedene Anwendungen.

Eines übernimmt es jedoch von den ursprünglichen VIM-Modellen, nämlich den Formfaktor. In Wahrheit hat der VIM3 die Größe einer Kreditkarte und passt perfekt zu Khadas DIY-Hüllen. Obwohl es klein ist, hat der VIM3 einen konkurrenzfähigen Preis und ist bereits mit verschiedenen leistungsstarken Funktionen ausgestattet.

Khadas VIM3-Spezifikationen

Auf dem VIM3 finden Sie bis zu 5 TOPs Performance NPU mit bis zu 1536 MAC INT8-Inferenz. Außerdem können Sie Unterstützung für gängige Deep-Learning-Frameworks wie Caffe, Darknet und TensorFlow entdecken. VIM3 verwendet 2/4 GB LPDDR4/4X (RAM) und unterstützt STM8S003 und programmierbare EEPROM-MCU.

Das VIM3 verfügt außerdem über Bluetooth (5.0) und Wake on LAN (WOL). Darüber hinaus verfügt es über ein 10/100/1000M-LAN und eine 5-20-V-Stromversorgung. Sie können zwei USB-Hosts (900-mA- und 500-mA-Last) und einen USB-Typ-C-Anschluss mit USB-PD- und USB-2.0-OTG-Unterstützung erhalten.

Sein MIPI-DSI verfügt über eine vierspurige Schnittstelle mit einem 30-poligen FPC-Steckverbinder mit 0,5 mm Rastermaß. Dieses MIPI-DSI hat auch eine maximale Auflösung von 1920 * 1080. Außerdem ist die TF-Karte auf dem VIM3 ein Molex-Steckplatz mit Spezifikationsversion 2.x/3.x/4.x (SDSC/SDHC/SDXC).

Der VIM3 bietet 16 GB EMMC 5.1 und einen 16 MB SPI-Flash. Außerdem verwendet der VIM3 einen VIN-Anschluss als Systemstromeingang.

Der VIM3 unterstützt HDMI 2.2 und einen weiblichen HDMI 2.1-Sender vom Typ A mit 3D. Aber das ist nicht alles. Der VIM3 unterstützt auch dynamisches HDR und CEC.

Mit dem Khadas können Sie drei verschiedene Header erhalten, darunter einen RTC- und Batterie-Header, einen Lüfter-Header und einen 40-Pin-Header (2,54 mm). Der RTC- und Batterie-Header ist ein 0,8-mm-Header, während der Lüfter-Header ein 4-poliger 0,8-mm-Header mit PWM-Geschwindigkeitssteuerungsunterstützung ist.

Der 40-Pin-Header hingegen unterstützt den Anschluss folgender CPU-Pins:CPU:SPDIF, 12C, UART, USB, I2S, ADC, PWM. Es unterstützt auch den Anschluss der folgenden MCU-Pins:NRST, SWIM und PA1.

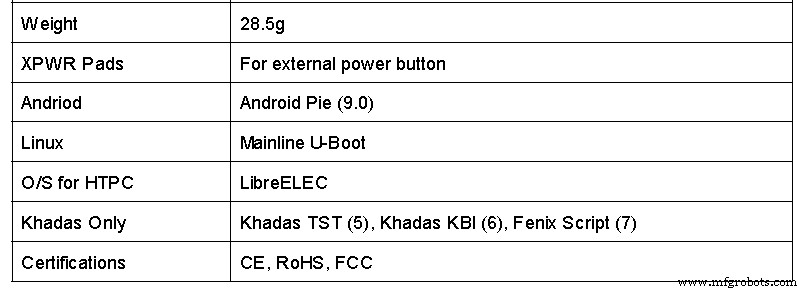

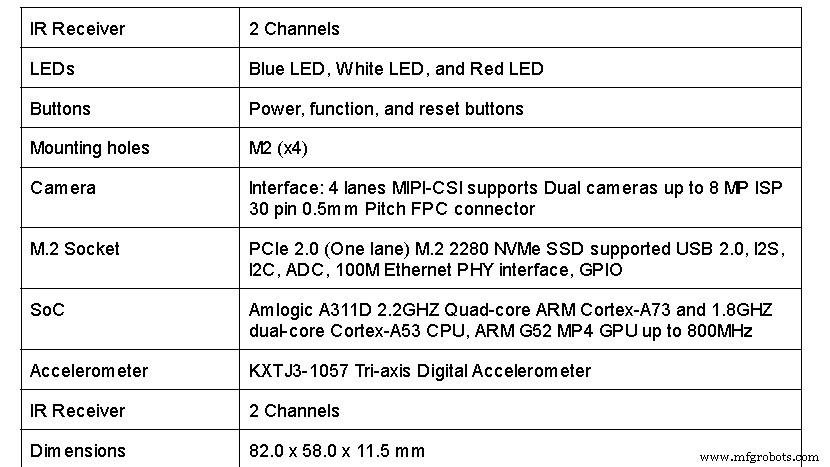

Sehen Sie sich die Bilder unten für andere VIM3-Spezifikationen an:

Hauptmerkmale

Hier sind die Hauptmerkmale des Khadas VIM3:

Hochleistung

Der Amlogic A311D (X4) 2,2 GHz und der Cortex A73 (x2) 1,8 GHz Cortex A53 SoC des VIM3 tragen zu einer schnelleren CPU-Leistung bei. Darüber hinaus erzeugt der 12-nm-SoC-Fertigungsprozess während des Betriebs auch nur geringe Wärme.

Weitere leistungsstarke Funktionen sind USB 3.0- und Bluetooth 5.0-Unterstützung, Gigabit-Ethernet mit Unterstützung für WOL, LPDDR4/X-RAM und ein USB-C-PD, das sich perfekt für anspruchsvolle Anwendungen eignet.

Freundliches Design

Der Khadas VIM3 hat ein stapelbares Design, das ihn einfach zu bedienen macht. So können Sie seine MCU und drei LEDs einfach auf dem SBC programmieren.

Der VIM3 verfügt außerdem über einen integrierten SPI-Flash und einen XPWR zum Aufbau externer Leistungsschalter. Schließlich können Sie 3D-CAD-Dateien, Khadas KBI und Khadas TST verwenden.

Verfügt über einen ausgezeichneten IO

Dieser SBC verfügt über einen 40-poligen GPIO-Header und einen 8-Kanal-I2S mit Unterstützung für Mikrofon-Arrays, jedoch nur über einen M.2-Anschluss. Außerdem verfügt es über MIPI-CSI und MIPI-DSI, und sein Design wird mit einem GPIO-Extender-Chip geliefert.

Unterstützt verschiedenes Zubehör

Sie können verschiedene kompatible Ressourcen mit Ihrem VIM3 für verschiedene Anwendungen verwenden. Beachten Sie jedoch, dass Sie dieses Zubehör separat kaufen müssen.

Hier ist das verfügbare Zubehör, das mit dem VIM3 kompatibel ist:

• USB-C-Kabel (Weiß, Stecker auf Stecker)
• M2X-Erweiterungsboard
• USB-C-Kabel (Grau 2.0 auf Typ-C)
• DIY-Fall
• HDMI-Kabel (19-polig)
• IR-Fernbedienung
• TS050-Touchscreen
• USB-10-W-Adapter (Schwarz, nur leichte Arbeitslasten)
• Neuer VIM-Kühlkörper
• Khadas Tontafel
• 3705 Lüfter
• USB-C 24-W-Adapter (Weiß)

VIM-Serie

Zu den SBCs in der beliebten VIM-Serie von Khadas gehören:

• VIM1
• VIM2
• VIM3
• VIM3L

VIM3-Entwicklungsboard

In Wahrheit kann Khadas VIM3 als Entwicklungsplatine zum Programmieren und Bauen von Mini-Computern zu Hause, im Büro und sogar in einem Auto dienen. Außerdem können Sie auf Ihrem VIM3 ein Server-Betriebssystem programmieren, um Webdienste, Dateiserver und andere Anwendungen auszuführen.

Anwendungen

Sie können den VIM3 sowohl für schwere als auch für stromsparende Anwendungen verwenden. Zu diesen Anwendungen gehören:

• Minicomputer

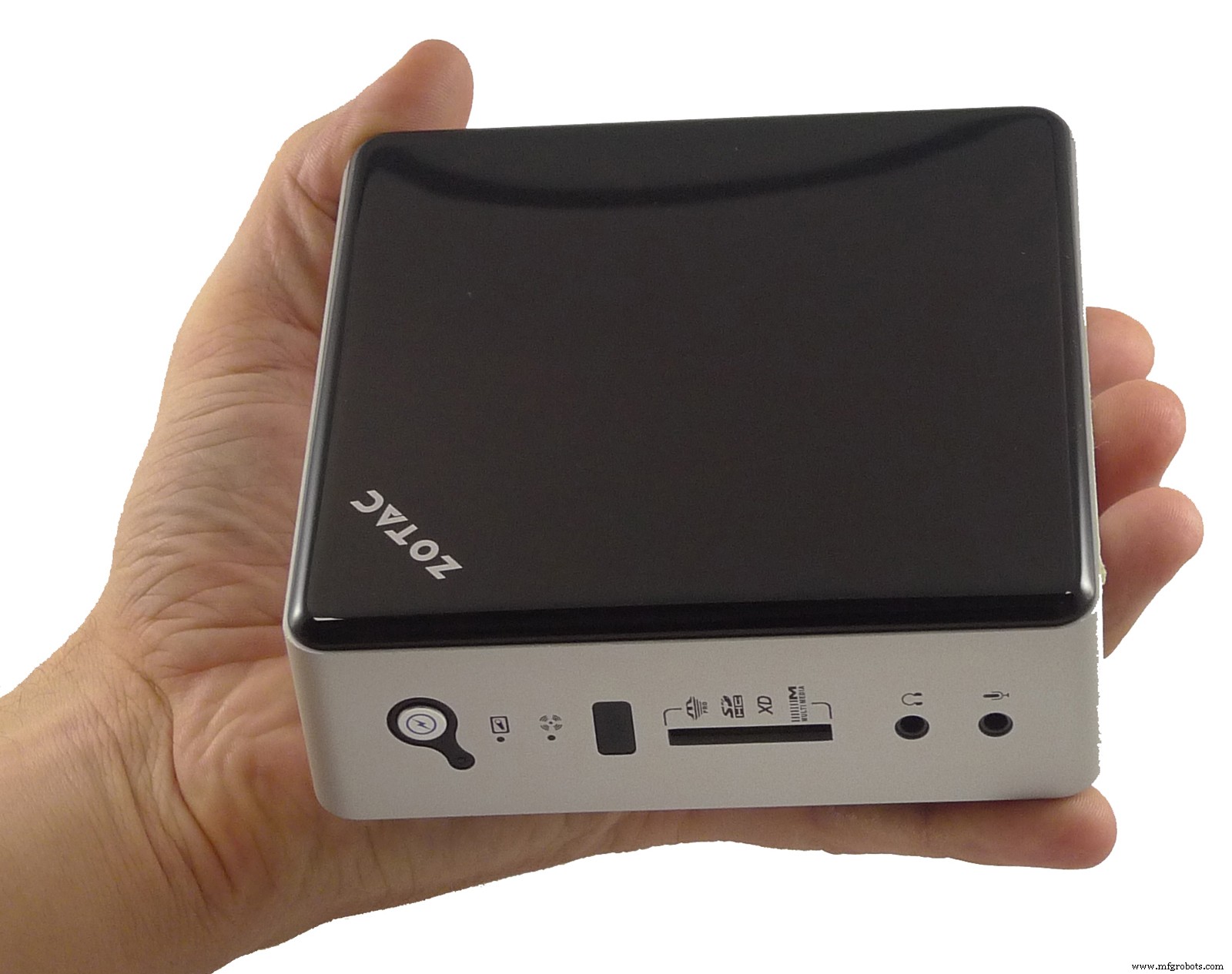

Mini-Computer

• Digitale Beschilderung

• KI und Robotik

KI und Robotik

• Nano-Server
• Crypto-Mining-Cluster

Krypto-Mining

Khadas VIM3 gegen Raspberry Pi 4

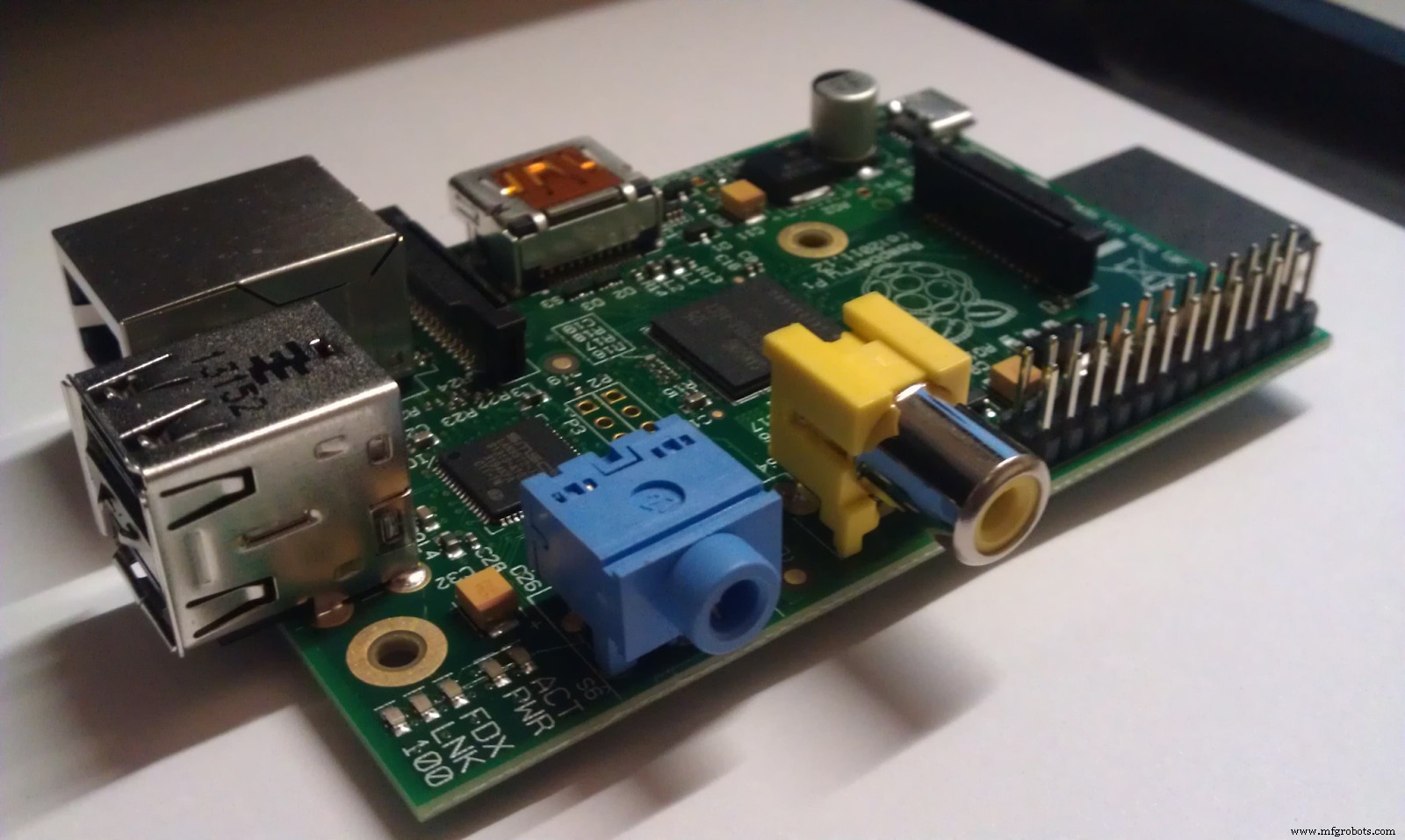

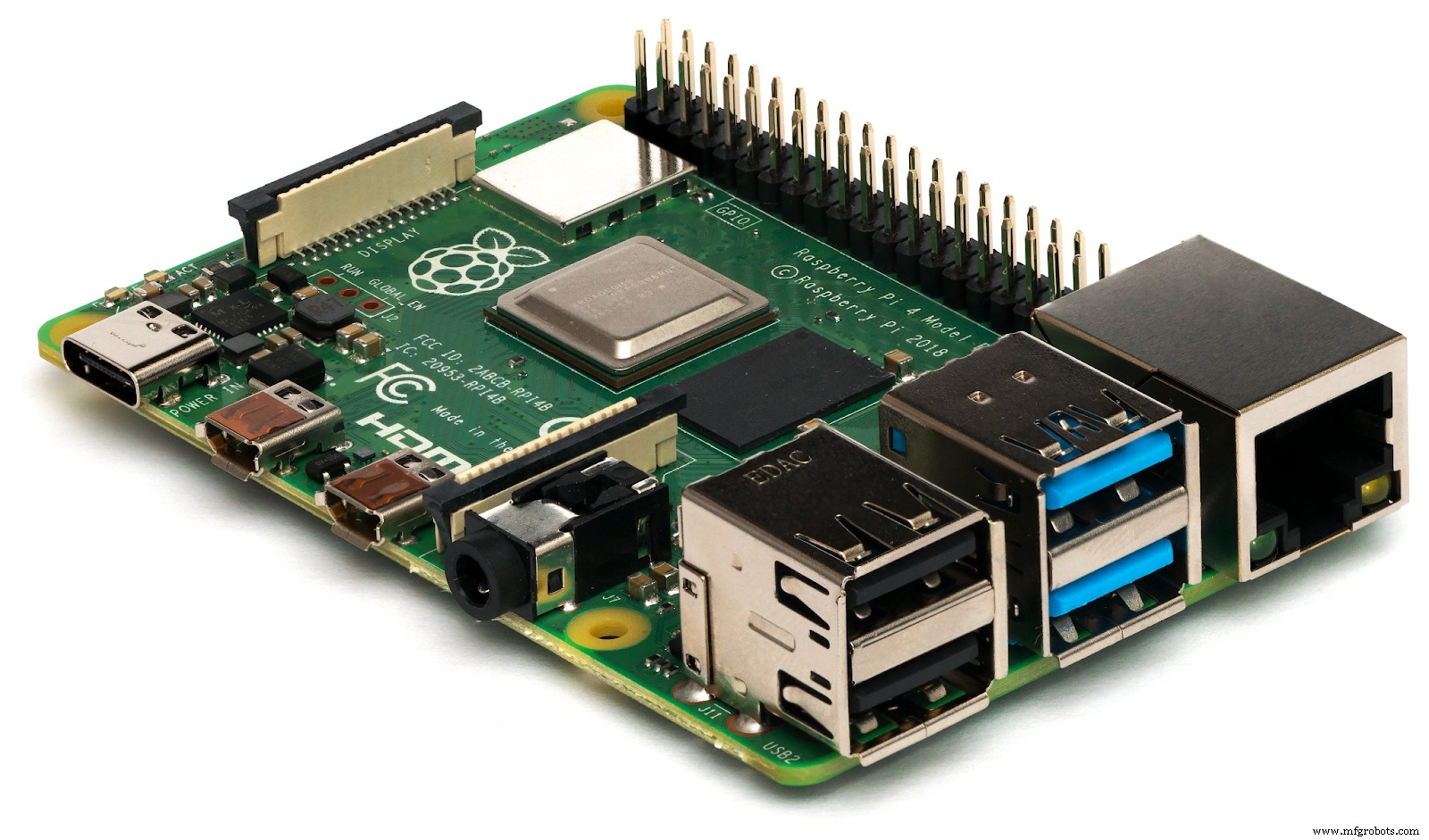

Raspberry Pi 4

Während der Khadas ein würdiger Konkurrent des Raspberry Pi 4 ist, ist er eine teurere Alternative. Obwohl der Khadas VIM3 viele erweiterte Funktionen bietet, können Sie die meisten davon mit einem Raspberry Pi 4 zu einem günstigeren Preis erhalten.

Aber wenn Sie bereit sind, ein paar Euro mehr auszugeben, gewinnt der Khadas VIM3.

Khadas VIM3 gegen Jetson Nano

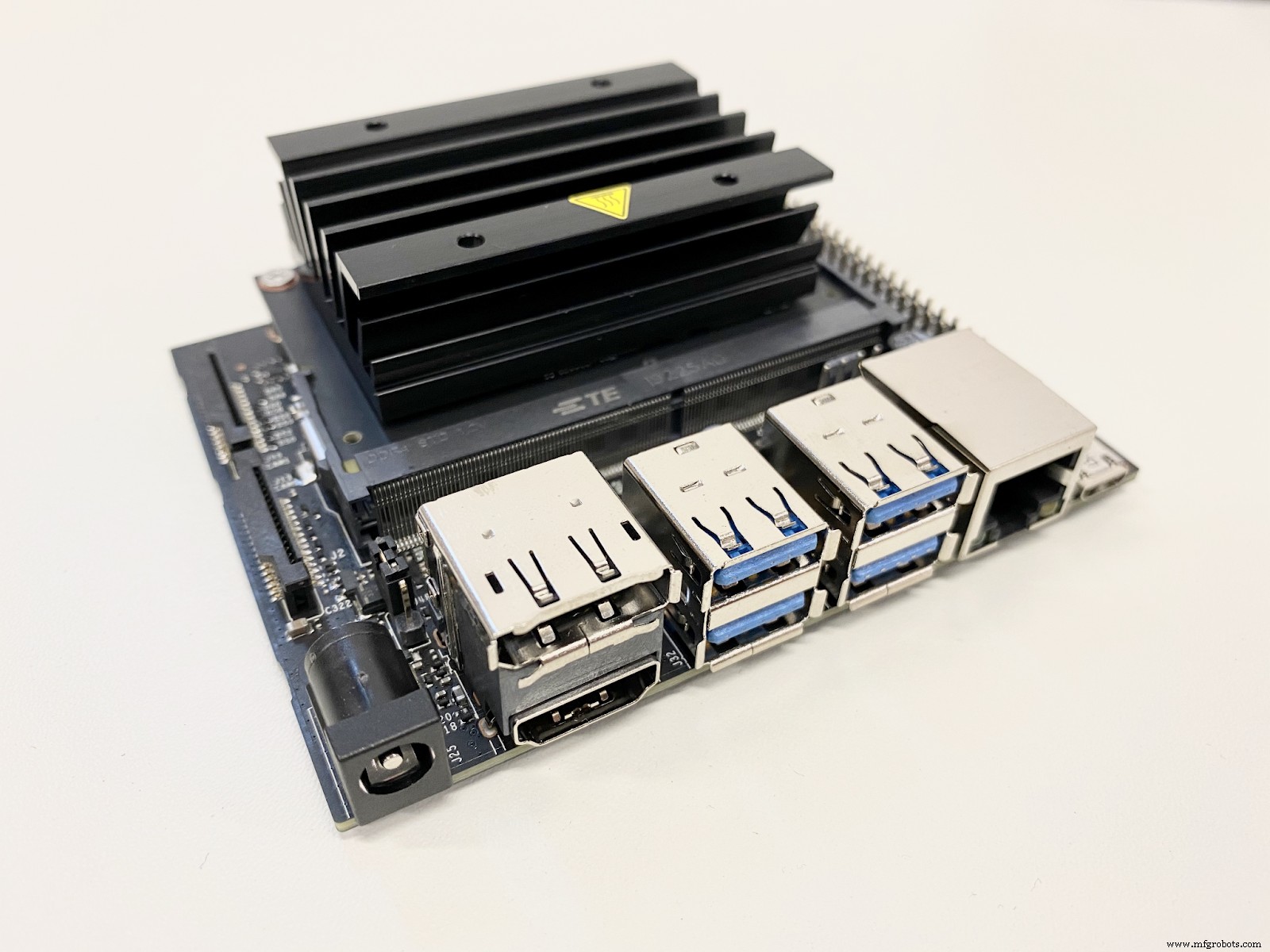

Jetson Nano

Der Jetson Nano liegt ungefähr auf dem gleichen Preisniveau wie der Khadas VIM3 und bietet ähnliche Hauptmerkmale. Aber der Khadas VIM3 schlägt den Jetson in der CPU-Leistung für Deep-Learning- und KI-Anwendungen. Dennoch ist der Jetson Nano eine solide Alternative zum Khadas VIM3.

Aufrundung

Khadas VIM3 ist einer der besten SBCs, die man für Geld kaufen kann, und das beste VIM-Board in der VIM-Serie. Daher bietet es eine schnellere CPU-Leistung als die meisten SBCs und unterstützt eine neuronale Verarbeitungseinheit für KI-Anwendungen.

Darüber hinaus ermöglicht der große Eingangsspannungsbereich des VIM3 (5 bis 20 Volt), dass es leistungsintensive Anwendungen wie Lautsprecher und Mikrofonarrays handhaben kann.

Also, was denkst du über den Khadas VIM3? Haben Sie irgendwelche Fragen? Lassen Sie es uns wissen, indem Sie uns kontaktieren, und wir helfen Ihnen gerne weiter.
