Selbstgemachter Fernseher B-Gone

Über dieses Projekt

Gepostet von Mike Murray | 01.04.2019 | Arduino-Projekte, Elektronik, Lernen | 0 |

In diesem Tutorial werden wir ein Arduino TV B-Gone erstellen und es ist super einfach. Wenn Sie mit einem Fernseher B-Gone nicht vertraut sind, handelt es sich um ein Gerät, das einen kleinen Mikrocontroller verwendet, um die IR-Aus-Codes für jedes Fernsehgerät und jedes Modell der Welt zu senden. Dies ist ein super praktisches kleines Gerät, da es nur den Fernseher ausschaltet. Kein Suchen nach der richtigen Fernbedienung. Der TV B-Gone ist auch praktisch für Veranstaltungsorte wie Sportbars und dergleichen. Am Ende der Nacht halten Sie einfach den Fernseher B-Gone hoch und schalten jeden Fernseher im Veranstaltungsort aus. Keine Jagd nach den Fernbedienungen. Und egal welche Marke. Ein Fernseher B-Gone und alle Fernseher werden ausgeschaltet. Diese werden manchmal auch als TV-Killer oder TV-Kill-Schalter bezeichnet.

In unserem Projekt werden wir ein Arduino Uno verwenden, um die Funktionalität eines TV B-Gone mit einem IR-Sender und einer Taste zu replizieren. Sie können natürlich auch ein noch kleineres Arduino verwenden, um dieses Projekt zu erstellen, z. B. einen Arduino Nano, wenn Sie ihn in einen dauerhaften Koffer stecken möchten.

Machen Sie einen Arduino TV B-Gone:Verdrahten Sie ihn

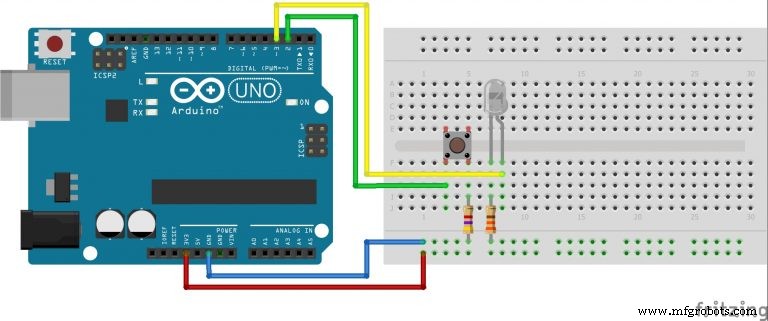

Das erste, was wir tun müssen, ist den Arduino-basierten Fernseher B-Gone zu verdrahten. Folgen Sie dem unten stehenden Schaltplan. Im folgenden Diagramm verwenden wir eine eigenständige IR-LED. Wenn sich Ihre IR-LED auf einem Modul aus einem Arduino-Kit befindet, kann sie drei Pins haben. Dies liegt daran, dass einer der Pins dieser Module bereits den Strombegrenzungswiderstand enthält. In diesem Fall müssen Sie in Ihrem Setup keinen zusätzlichen Widerstand verwenden.

Arduino PIN 2 –> Infrarot-LED Anode Arduino PIN 2 –> Schaltfläche PIN 2 LED Kathode –> 330 Ohm Widerstand –> GND Schaltfläche PIN 1 –> 4,7K Ohm Widerstand –> GND

Arduino TV B-Gone-Code

Dies ist eines der seltenen Projekte, bei denen wir den Code nicht Schritt für Schritt durchgehen, sondern nur einen Link zum Herunterladen des Codes bereitstellen. Obwohl es super einfach ist, einen Arduino TV B-Gone zu erstellen, ist es nicht einfach, einen zu codieren. Der Code für dieses Projekt ist über 8800 Zeilen lang! Vieles davon ist eine Auflistung aller IR-Aus-Codes für Fernseher auf der ganzen Welt.

Laden Sie den Arduino-basierten TV B-Gone-Code von The Geek Pub herunter – oder – Laden Sie den Arduino-basierten TV B-Gone von GitHub herunter

Wenn Sie den Code von uns herunterladen, müssen Sie nur die Datei entpacken und auf die.ino-Datei doppelklicken, um sie in der Arduino IDE zu öffnen. Von dort aus klicken Sie einfach auf die Schaltfläche Hochladen, um den Code an Ihr Arduino zu senden.

Verwendung des Arduino TV B-Gone

Um den Arduino TV B-Gone zu verwenden, müssen Sie nur die Infrarot-LED auf einen beliebigen Fernseher (oder Fernseher) richten und die Taste drücken. Sie sehen, wie die integrierte LED an PIN 13 zu blinken beginnt. Alle gebräuchlichsten IR-Aus-Codes werden zuerst übertragen, gefolgt von den am wenigsten üblichen IR-Aus-Codes. Je nach Fernsehmodell, das Sie ausschalten möchten, kann es Sekunden oder bis zu einer Minute dauern, bis die Magie eintritt. Wenn du viele Fernseher verschiedener Marken ausschaltest, gehen diese je nach Fernsehermodell in unterschiedlichen Abständen aus.

Wenn Sie Ihren Arduino TV-B Gone auf die nächste Stufe bringen möchten, sollten Sie einen 3D-Druck eines Gehäuses dafür in Betracht ziehen und den Knopf und die LED außen daran montieren!

Code

Github

Schaltpläne
