Über dieses Projekt

Einführung

Wir hatten einige Umgebungs-Klicksensoren zur Hand, also beschlossen wir, sie an den Arduino MKR1000 anzuschließen und auf der WolkAbout IoT-Plattform zu visualisieren. Die Idee war, jede Minute eine Messung durchzuführen und die Ergebnisse alle 15 Minuten zu veröffentlichen. Wenn die Veröffentlichung der Sensormesswerte fehlschlägt (aufgrund eines ausgelasteten Netzwerks oder eines anderen Problems), sollten die Ergebnisse im Flash-Speicher des Geräts gespeichert werden. Mit einem möglichen Maximum von 96 Schreibvorgängen pro Tag minimieren wir die Wahrscheinlichkeit, dass der Flash-Speicher in einen falschen Zustand versetzt wird (Arduino garantiert 10.000 Schreibzyklen).

Hardware-Setup

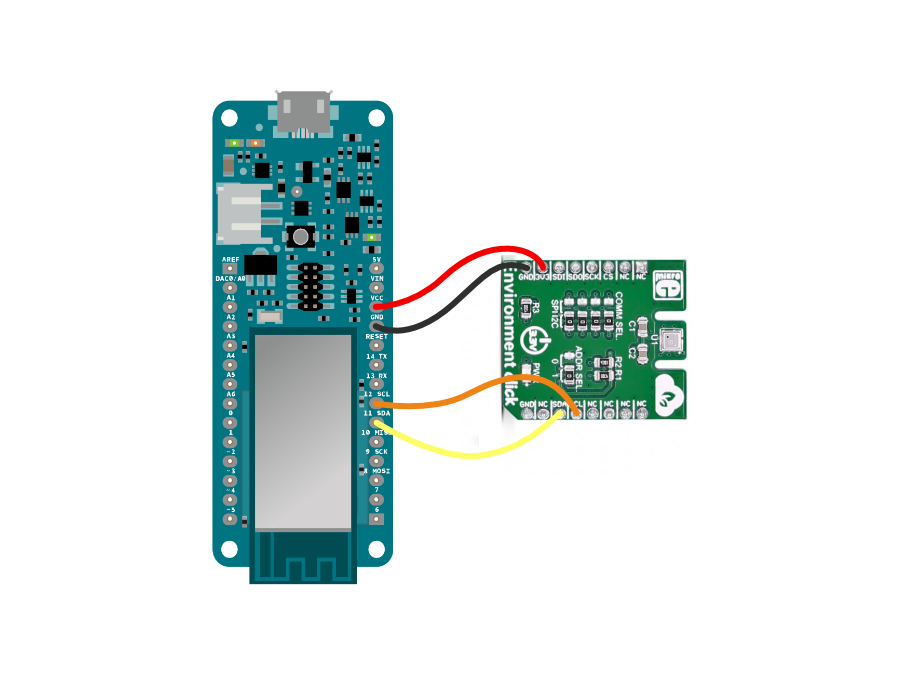

Der Umgebungs-Klicksensor wird an die I2C-Kommunikationspins (nämlich 11 und 12 beim MKR1000), Vcc und Masse angeschlossen.

Software-Setup

Wir haben einige Bibliotheken verwendet, um dieses Projekt zu ermöglichen, die alle über den Bibliotheksmanager der Arduino IDE installiert werden können oder indem .zip-Archive aus den in den Anhängen aufgeführten GitHub-Repositorys heruntergeladen und dann zur Arduino IDE hinzugefügt werden. Die erforderlichen Bibliotheken sind:

• WiFi101
• Adafruit Unified Sensor Driver
• Adafruit BME680-Bibliothek
• RTCZero
• FlashSpeicher
• WolkConnect

Sobald alle erforderlichen Bibliotheken installiert sind, kopieren Sie den Inhalt von Umgebungsüberwachung Skizze aus den Anhängen in die Arduino IDE.

Es implementiert eine Struktur eines Ringpuffers und verwendet diese zum Speichern der Messergebnisse. Es gibt auch eine Implementierung zum Speichern dieser Struktur im Flash-Speicher mithilfe der FlashStorage-Bibliothek. Das zeitgesteuerte Lesen und Veröffentlichen der Daten wird durch die Verwendung der RTCZero-Bibliothek erreicht. Nachdem wir eine Verbindung zum WLAN hergestellt haben, senden wir zunächst einen Ping an die WolkAbout IoT-Plattform, um die aktuelle Epoche abzurufen, die in die RTC-Bibliothek eingespeist wird, damit die Sensormesswerte korrekt mit einem Zeitstempel versehen werden können.

Ein Alarminterrupt ändert Flags für Aufgaben, die erledigt werden müssen (Lesen und Veröffentlichen) und der Rest der Arbeit wird in der Schleifenfunktion abgewickelt. Hier prüfen wir, ob wir lesen oder veröffentlichen müssen. Für minimalen Stromverbrauch ist WLAN ebenso wie der MKR1000 auf einen Energiesparmodus eingestellt. Der Sensor des Umgebungsklicks schaltet automatisch auf den Energiesparmodus, bis ein Messwert angefordert wird.

Zu den Änderungen, die an der Skizze vorgenommen werden müssen, gehören die Eingabe von WLAN-Anmeldeinformationen in Zeile 33 und 34:

const char* ssid ="<*IHRE SSID*>";
const char* wifi_pass ="<*IHR WIFI-PASSWORT*>";

sowie die Eingabe von Geräteanmeldeinformationen von WolkAbout IoT Platform.

Um diese Anmeldeinformationen zu erhalten, müssen Sie zuerst ein Gerät erstellen, indem Sie einen Gerätetyp verwenden.

Der Gerätetyp für dieses Projekt, Environment click-deviceType.json, ist in den Anhängen des Projekts verfügbar, also erstellen Sie eine Kopie davon. Melden Sie sich bei WolkAbout IoT Platform an oder erstellen Sie Ihr Konto und öffnen Sie das Gerät Verwaltung Anwendung.

Wählen Sie das Gerät . aus Typ Verwaltung Tab und drücken Sie dann + unterschreiben und Hochladen auswählen und navigieren Sie zu Ihrer lokalen Kopie des Gerätetyps.

Da nun ein Gerätetyp verfügbar ist, können Sie daraus ein Gerät erstellen, indem Sie auf Erstellen klicken Gerät .

Hier müssen Sie Ihrem Gerät einen Namen geben , den Konnektivitätstyp festlegen zu MQTT und aktivieren Sie das Kontrollkästchen für Standard erstellen Semantik (notwendig, um später Widgets auf Ihrem Dashboard zu erstellen).

Drücken Sie Speichern und das Formular mit den Geräteanmeldeinformationen wird angezeigt. Speichern Sie diese Informationen nach Belieben und geben Sie sie dann in Ihre Skizze in der Arduino IDE ein:

const char *device_key ="device_key";
const char *device_password ="device_password";

Jetzt können Sie diese Skizze überprüfen und auf Ihr Board hochladen, aber Sie müssen noch eine Möglichkeit erstellen, die empfangenen Sensordaten anzuzeigen.

Um diese Daten anzuzeigen, wechseln Sie zu Visualisierung und Überwachung Abschnitt auf der WolkAbout IoT Platform und erstellen Sie ein neues Dashboard, indem Sie + Dashboard hinzufügen drücken und Eingeben eines Namens für das Dashboard und Festlegen des Bereichs auf einen beliebigen Gerätenamen. Dann können Sie mit dem Hinzufügen von Widgets zu Ihrem Dashboard beginnen, indem Sie auf Hinzufügen . drücken Widget.

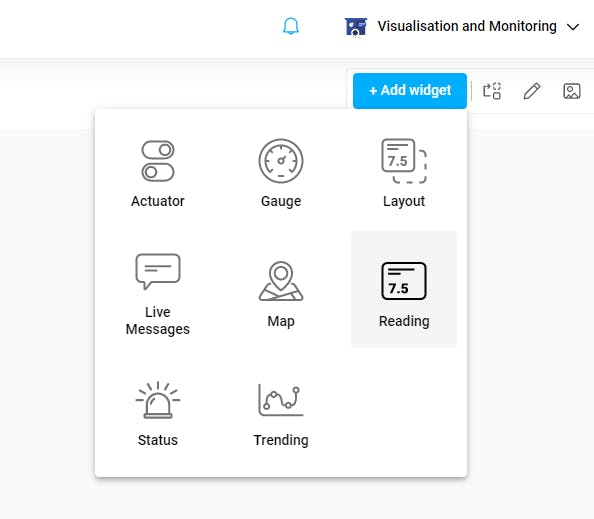

Wählen Sie Trend

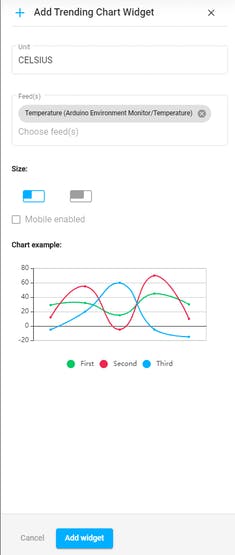

und wählen Sie dann Temperatur von Ihrem Gerät.

Wiederholen Sie den Vorgang für Druck und Luftfeuchtigkeit . Erstellen Sie ein weiteres Widget vom Typ Lesen wählen Sie Höhe und erstelle ein weiteres Karten-Widget für Gas Widerstand . Sie können die Widgets nach Belieben neu anordnen.

Nachdem Sie Widgets für den gesamten individuellen Sensormesswert hinzugefügt haben, den Sie von Ihrem Gerät erwarten, ist das folgende Dashboard bereit, die Daten von Ihrem Gerät zu empfangen.

Stellen Sie das Gerät also in der von Ihnen ausgewählten Umgebung bereit und überwachen Sie die Bedingungen aus der Ferne.

Fazit

Durch die Verbindung von Arduino MKR1000 und Environment Click zur WolkAbout IoT-Plattform haben Sie eine energieeffiziente Möglichkeit geschaffen, die Umgebungsbedingungen des Ortes, den Sie aus der Ferne überwachen möchten, zu melden. Diese Lösung kann durch die Verwendung der Regel-Engine von WolkAbout IoT Platform erweitert werden, mit der Sie verschiedene Arten von Benachrichtigungen erhalten können, wenn ein bestimmter Wert einen von Ihnen definierten Schwellenwert überschreitet.

Weitere Informationen zur Regel-Engine und anderen Funktionen der WolkAbout IoT-Plattform finden Sie auf unserer Seite mit den Benutzerhandbüchern.
